教学演示用抛物面卫星天线三维设计

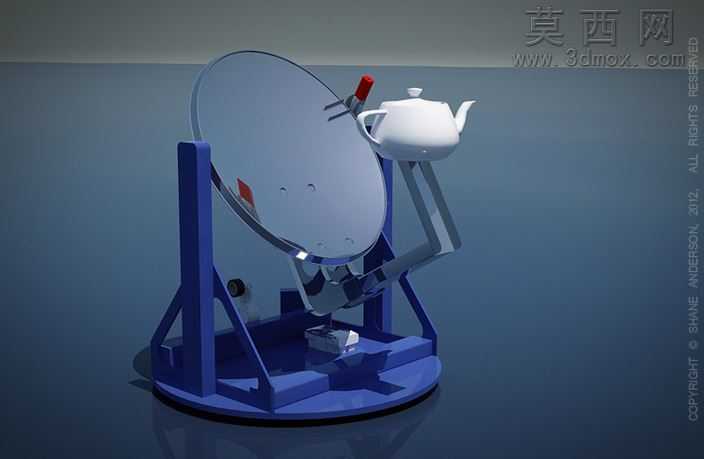

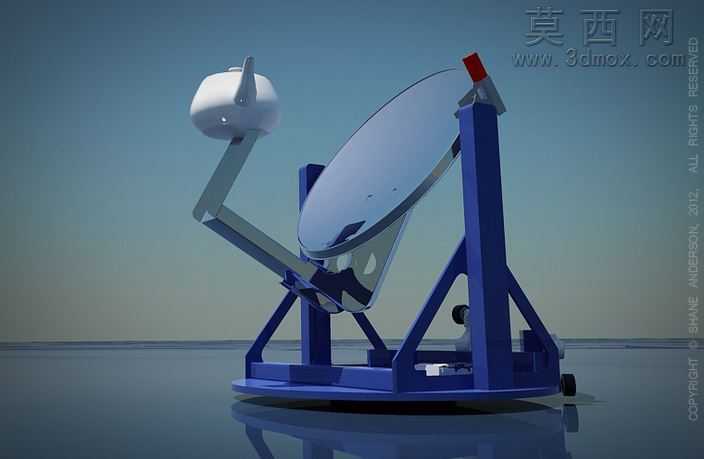

本作品是面向教学场景设计的抛物面卫星天线三维模型，建模阶段以SolidWorks为核心工具，首先围绕抛物面反射面的核心光学特性展开参数化设计，通过精准计算抛物线焦距确定反射面曲率，将曲面壁厚控制在合理范围，既保证结构强度也还原实体天线的轻薄质感。支撑结构采用三角桁架式蓝色机架设计，建模时逐一绘制底座承重盘、斜向支撑臂、俯仰调节支架的草图特征，通过拉伸、切除、筋特征完成各零件建模，对转动铰接处的轴孔配合间隙做了精准预留，还原真实天线俯仰、水平转动的调节结构逻辑，底座处还增设了小型滚轮结构，方便演示装置的移动调整。馈源组件的建模还原了外置馈源舱的圆润外形，通过曲面放样完成舱体造型，添加了细节凸起的信号接收端头，与反射面的焦点位置完全对齐，符合抛物面天线的信号接收原理。模型渲染阶段采用写实材质方案，反射面赋予高反射率的金属镀层材质，模拟真实卫星天线的铝制反射面质感，支撑机架采用哑光深蓝色工程塑料材质，馈源舱使用浅灰白色哑光塑料材质，底座反射面添加了轻微的地面倒影效果，背景采用开阔的水面与灰调天空，突出装置的户外使用场景属性。设计初衷是服务教学演示，帮助学习者直观理解抛物面的焦点原理，模型还预留了与乐高Mindstorms控制组件的适配接口，可拓展实现太阳追踪功能，将天线结构拓展为太阳能聚光装置，建模时特意简化了非核心的冗余结构，保留核心传动与反射特征，方便教学场景下拆解观察结构逻辑，整个模型装配关系清晰，各零件配合无干涉，既可以用于结构原理讲解，也可作为创意聚光装置的设计参考，还原了从教学需求出发，结合实体结构原理完成三维设计的完整思路，兼顾了结构准确性与教学实用性。
