管道夹持固定用手动管虎钳结构

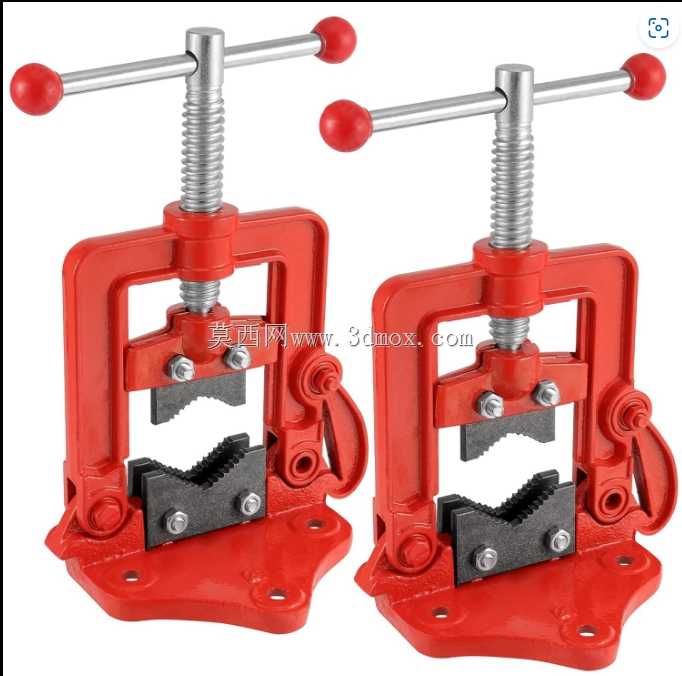

　　在管道安装、五金维修、小型金属加工的作业场景里，这类手动管虎钳是工位上出现频率极高的夹持工装，和普通台虎钳的平口夹持逻辑不同，它的核心定位是针对圆形截面的管状工件做周向限位，避免工件在切割、套丝、铰孔、端部打磨工序里出现跟转、轴向窜动的问题，很多现场做水电管路改造、小型金属管材二次加工的工位，都会把这类钳体固定在工作台边缘，作为管材加工的基础定位工装。

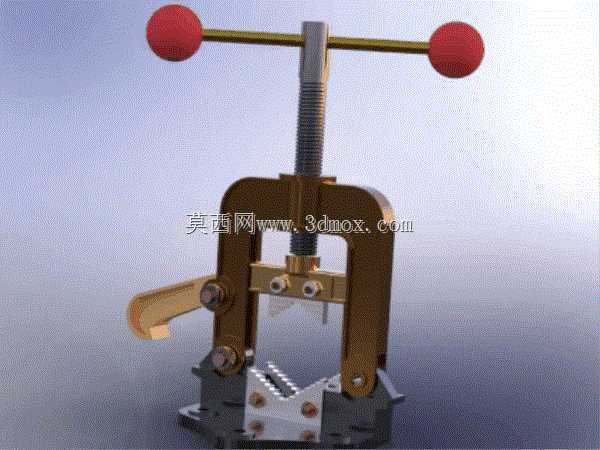

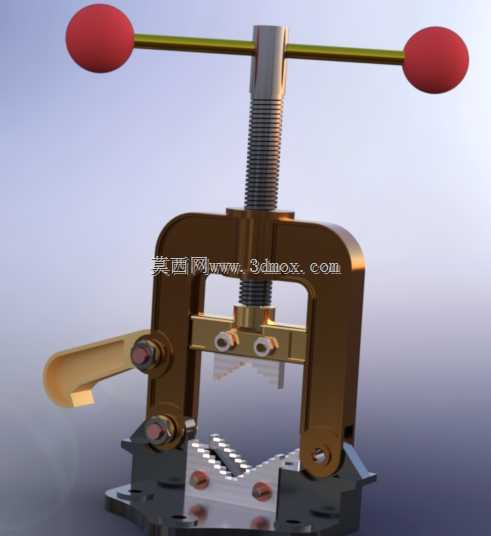

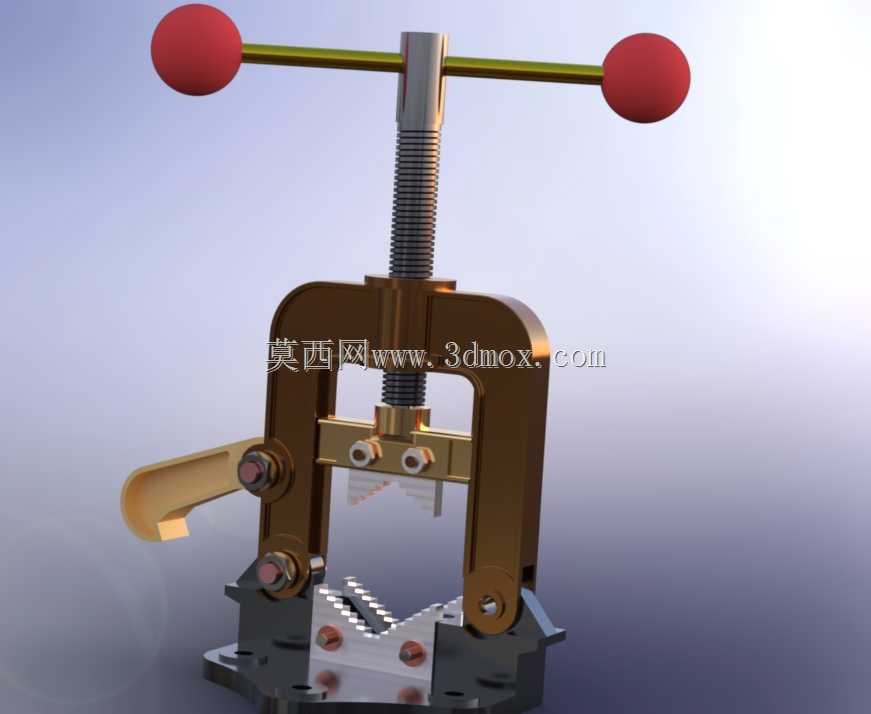

　　从功能结构来看，这套钳体采用螺杆下压式的夹紧逻辑，顶部的T型手柄两端配装球形握把，作业时双手握持握把转动手柄，就能带动梯形传动螺杆向下进给，推动上钳口组件压向放置在V型下钳口的管材。V型钳口的齿面做了防滑处理，针对不同管径的圆管，都能形成四个对称的接触点位，相比平口钳的两点接触，夹持圆形工件时的抗扭转力矩提升明显，哪怕是做镀锌管套丝这种需要施加较大周向力的工序，也能把管材牢牢锁死，不会出现打滑刮伤管壁的情况。钳身侧面设置的快拆扳杆，是针对频繁换料场景做的优化设计：当需要快速张开钳口取放工件时，不需要反复转动手柄退螺杆，扳动侧方扳杆就能解锁钳口的快速开合行程，把工件放到位后再扳回扳杆锁止快调结构，最后转动手柄做最终夹紧，能大幅减少重复装夹的空行程时间，适配批量管材加工的作业节奏。

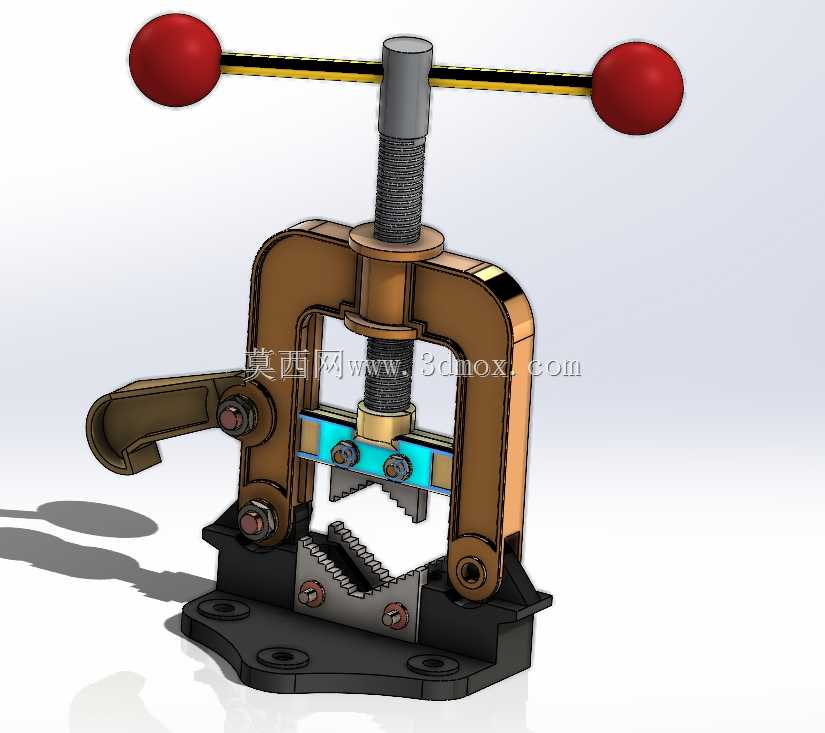

　　设计层面上，这套钳体的框架采用C型开式结构，钳身主体用铸铁材质做承载主体，兼顾结构刚性和减震性能，螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨损性能更好，长期承受夹紧反力也不容易出现滑牙问题，能保证钳体的长期夹持精度。上下钳口的夹持齿面做了可更换设计，当齿面因为长期夹持出现磨损、咬合能力下降时，不需要更换整个钳身，只需要拆下固定螺钉更换钳口镶块就能恢复夹持性能，降低工装的长期使用成本。两侧的钳臂通过销轴和下基座做铰接连接，下压夹紧时钳臂的受力沿铰接点均匀传递到基座，不会出现单侧应力集中导致的钳臂变形问题。

　　从安装和尺寸边界来看，这类管虎钳的基座预留了工作台安装的螺栓孔位，常规适配50mm到150mm厚度的钳工工作台，安装时需要保证钳体的V型钳口中心线和作业人员的操作方向垂直，方便管材取放和施力作业。钳体的最大开口尺寸适配DN15到DN80的常规金属管材，覆盖了家装水电、普通设备维修场景里绝大多数常用管径的夹持需求，整体安装后突出工作台面的高度控制在280mm到320mm区间，符合人工站立作业的操作高度，不需要额外垫高就能保证作业时的手臂发力角度舒适，减少长时间操作的疲劳感。钳体的整体重心落在基座安装面的中心区域，夹紧大管径管材时不会出现钳体前倾、侧翻的问题，不需要额外加装配重块就能保证作业稳定性。

　　实际使用中，这类管虎钳除了夹持金属管材，也可以通过更换钳口镶件，适配硬质塑料管材、小型棒料的夹持作业，钳口的夹紧行程可以通过螺杆的进给量做微调，针对薄壁管材夹紧时，可以控制进给力度避免夹扁管壁，针对厚壁硬质合金管材，则可以加大夹紧力保证加工时的稳定性。钳身表面做了喷塑防锈处理，在车间多油污、多切削液的环境里长期使用也不容易出现锈蚀，日常维护只需要定期给传动螺杆、铰接销轴加注润滑脂，就能保证操作的顺畅性，不需要复杂的保养流程。
