机加工装夹用基准台虎钳结构设计

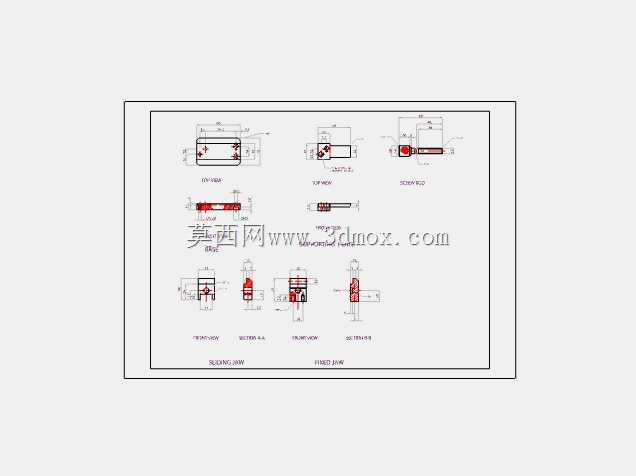

　　在常规机械加工、小型构件焊接、零部件预组装的作业场景里，台虎钳是工位上最基础也最核心的夹持工装，几乎所有涉及小型工件固定的工序都离不开这类基准夹持装置。这套台虎钳的结构设计完全围绕工位实际装夹需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便捷性两个核心目标。从结构组成来看，整套装置分为固定钳身、活动钳身、铅制螺钉进给机构、底座安装段四个核心部分，固定钳身的下巴部分与底座为一体化刚性结构，直接承担装夹时的主要反作用力，避免分体式结构长期受力出现的连接间隙问题；活动钳身的下颌部分通过燕尾导轨与固定钳身配合，导轨配合面预留了合理的间隙调整余量，长期使用出现磨损后可以通过镶条调整配合精度，不会出现夹持晃动的问题。

　　进给机构采用梯形螺纹传动的铅螺钉结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，夹紧时不会出现螺纹滑牙的问题，同时螺钉的端部与活动钳身采用球面配合，夹紧过程中即使钳身受力出现微小偏摆，也不会在螺钉上产生附加弯曲应力，大幅延长进给构件的使用寿命。底座部分设计了贯通的安装螺栓孔，可以直接通过T型螺栓固定在钳工工作台或者机床工作台上，安装边界的孔位间距符合通用工位的安装孔距标准，不需要额外加工过渡连接板就能直接完成固定，底座的底面做了铣平加工，安装后整体钳身的水平度可以控制在0.02mm以内，作为加工基准使用时不会因为安装面不平带来基准误差。

　　从实际使用的角度出发，这套台虎钳的钳口部分做了可更换的钳口板设计，钳口板通过内六角螺钉固定在钳身上，针对不同的装夹需求，可以更换带防滑齿的粗加工钳口板、带铜垫的精加工钳口板或者带V型槽的轴类零件专用钳口板，不需要更换整个钳身就能适配不同类型工件的装夹需求。在设计过程中，整体结构的受力路径做了专门优化，夹紧工件时的作用力从活动钳身通过进给螺钉传递到固定钳身，再直接传导到底座安装面，所有受力部件的截面尺寸都经过受力校核，在最大夹紧力状态下，钳身的变形量控制在0.01mm以内，不会因为夹持变形影响工件的加工精度。钳身的开合行程覆盖了常规小型工件的装夹尺寸范围，既可以夹持几毫米厚的薄板类零件，也可以满足常规尺寸的块状、轴类零件的装夹需求，操作时只需要转动进给手柄就能带动活动钳身沿导轨移动，手柄的力臂长度经过匹配设计，操作人员用正常手部力量转动手柄就能达到足够的夹紧力，不需要额外加力杆就能满足铣削、锉削、轻度打磨工序的夹持力要求，同时也不会因为夹紧力过大导致薄壁工件出现装夹变形。

　　在焊接作业场景中使用时，钳身的整体刚性足够承受焊接过程中的轻微敲击，底座的固定结构不会因为敲击出现移位，钳身的金属材质也能耐受焊接过程中的飞溅烫损，不会像轻型塑料夹具那样出现受热变形的问题；在零部件预组装场景中，稳定的夹持可以让操作人员解放双手完成零件对位、紧固件拧接等操作，不需要额外扶持工件，大幅提升组装作业的效率。整套结构的几何尺寸完全匹配常规钳工工位的操作空间，安装后钳口的高度符合人体工程学要求，操作人员站姿或者坐姿作业时，手臂都能处于自然舒适的操作位置，长时间作业不会出现过度疲劳的问题。导轨部分的润滑通道做了隐蔽式设计，日常维护时只需要在指定注油点加注少量润滑油就能保证导轨和螺纹副的顺畅运行，不会因为切屑、灰尘进入配合面导致操作卡滞，日常清理时只需要刷掉钳身表面的切屑即可，维护成本极低。
