CKS型工程拖链单节结构三维设计

　　在各类自动化生产线、机床设备、工程机械的移动线缆与管路布设场景中，拖链是承担线缆、油管、气管防护与导向的核心零部件，CKS型拖链作为工程拖链里的常用规格，其单节结构的设计合理性直接决定整条拖链的运行寿命、弯曲半径适配性以及线缆防护效果。从实际工程应用来看，这类拖链多用于设备行程中存在往复移动的部位，比如数控机床的X/Y轴进给单元、自动化机械手的移动臂走线、物流输送线的移动工位布线，能够避免线缆在反复弯折过程中出现磨损、拉扯、缠绕问题，同时规整管路排布，减少设备运行过程中的管路干涉风险。

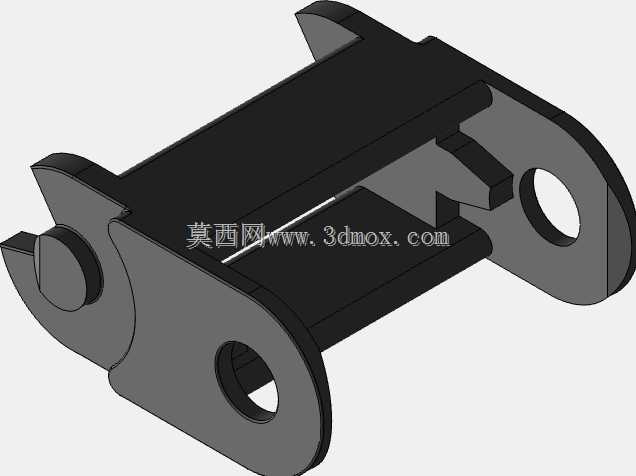

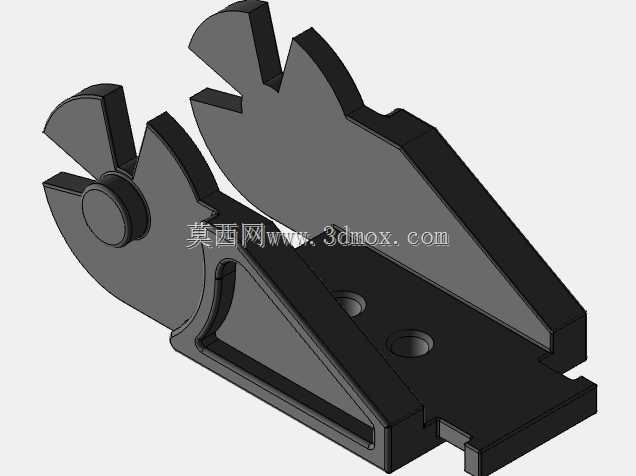

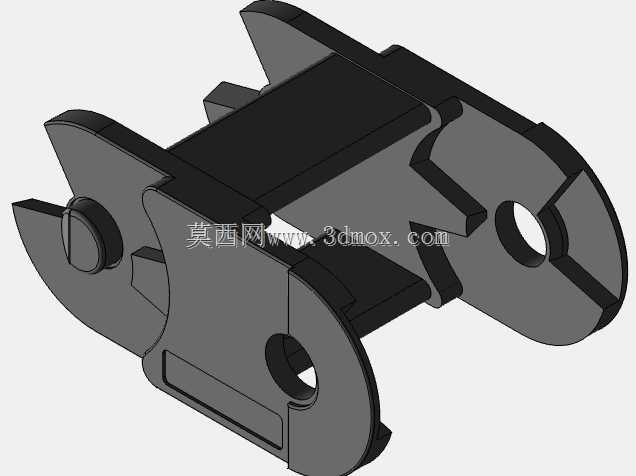

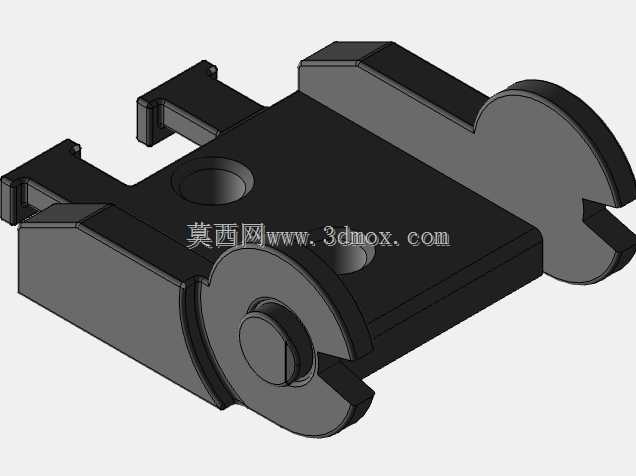

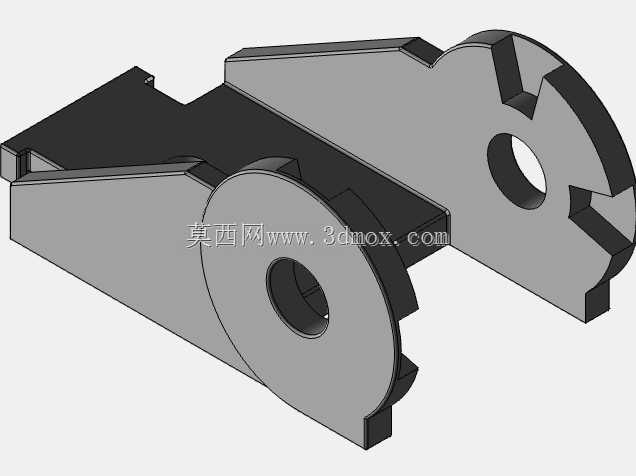

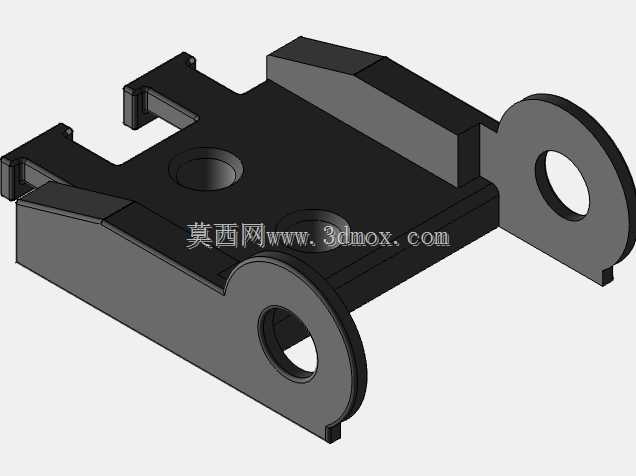

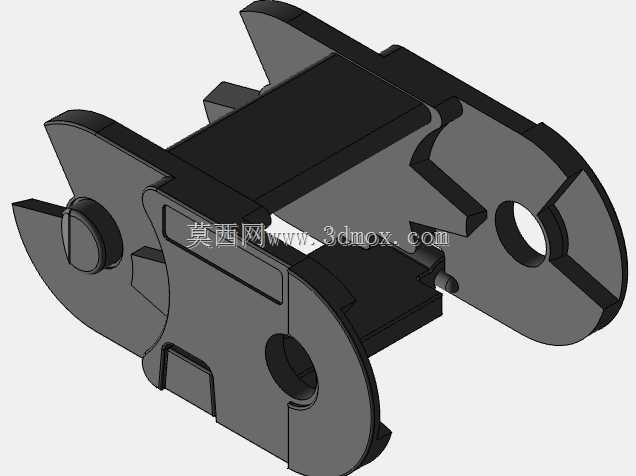

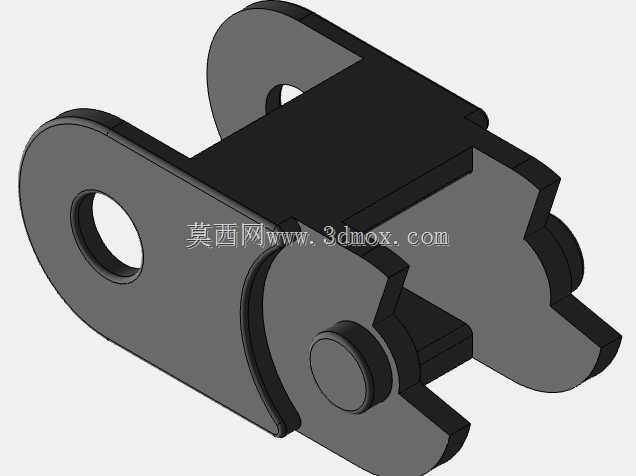

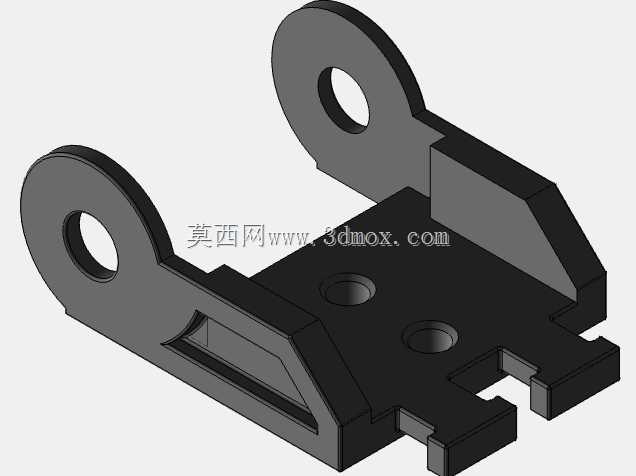

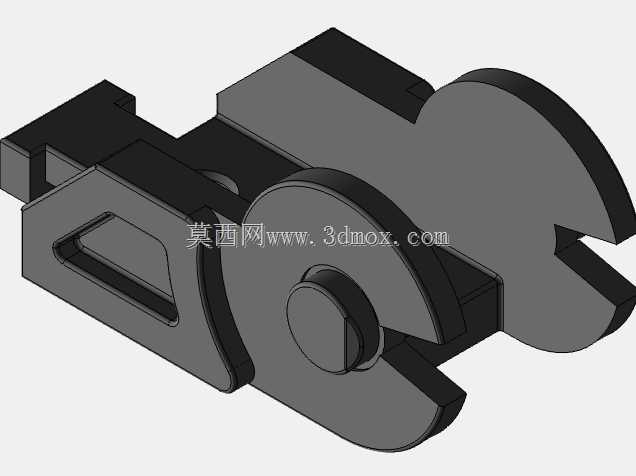

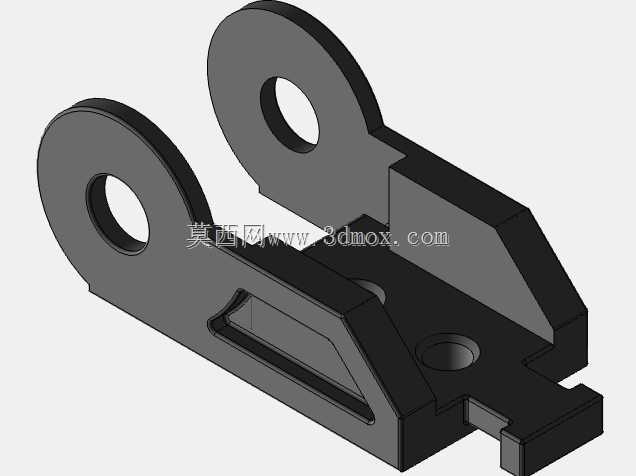

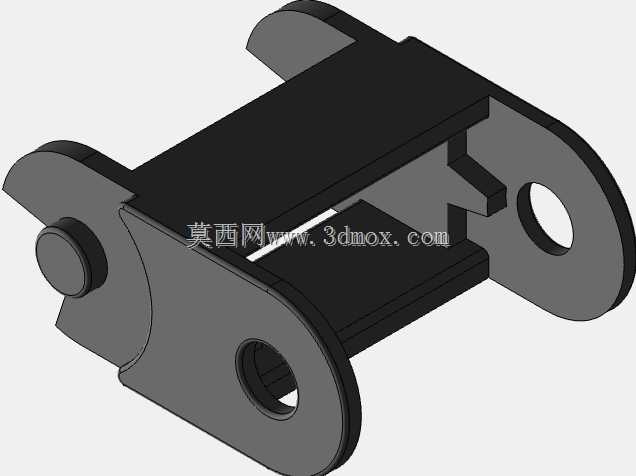

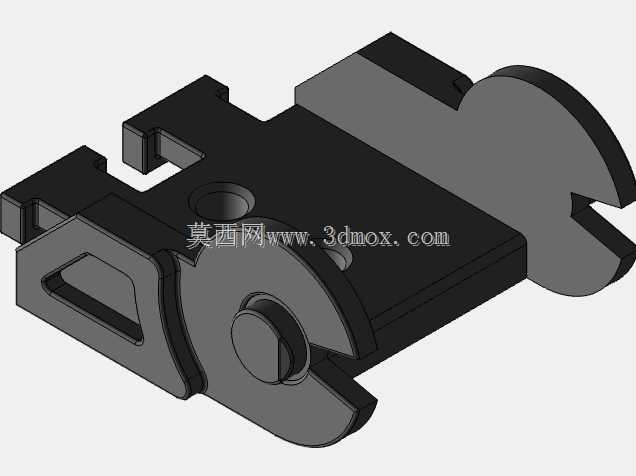

　　本次呈现的CKS拖链单节结构，在设计时优先考虑了节间连接的可靠性与弯折灵活性，单节主体采用对称式卡扣拼接结构，两侧设置带铰接孔的连接耳板，相邻节段通过销轴实现铰接配合，铰接孔的公差配合经过反复校核，既保证节间转动时无明显卡滞，又能控制连接间隙避免运行过程中出现晃动异响。拖链内侧设置有分隔式腔体预留空间，可根据实际布设需求加装分隔片，将动力线缆、信号线缆、液压油管、气管分仓排布，避免不同类型管线在拖链运行过程中相互摩擦产生损耗，同时降低强电线缆对信号线缆的电磁干扰风险。

　　从结构细节来看，该拖链单节的外侧设置有加强筋结构，在不额外增加整体壁厚的前提下提升了单节结构的抗冲击与抗形变能力，能够适配车间内存在少量切屑飞溅、轻度磕碰的工况，拖链的上下盖板采用可开启式卡扣设计，无需完全拆解整条拖链即可完成内部线缆的更换与检修，大幅降低设备后期维护的工作量。铰接部位的接触面做了圆弧过渡处理，减少节间相对转动时的摩擦面积，长期往复运行下的磨损量更低，能够有效延长拖链的整体使用寿命。

　　在安装边界设计上，该单节拖链的铰接转动角度经过严格限定，对应整条拖链组装完成后的最小弯曲半径符合常规工业线缆的最小弯折半径要求，避免线缆在拖链弯折处出现过小半径弯折导致线芯断裂、管路折堵的问题。单节的两端连接接口采用通用化尺寸设计，既可以同规格节段任意拼接组成所需长度的拖链，也能适配市面上常规的拖链安装接头，无需额外定制转接件即可完成设备端与移动端的固定安装。拖链的整体外形轮廓做了圆角处理，避免安装与运行过程中尖锐棱角刮伤线缆外层或者划伤操作人员，同时减少运行过程中与设备周边构件的刮蹭阻力。

　　从实际选型适配角度来看，该结构的CKS拖链能够适配中等负载的管线布设需求，单节的内部腔体空间可容纳多根不同线径的线缆与小通径管路，节间连接的卡扣结构具备一定的防脱能力，在设备高速往复移动的工况下不会出现节段脱开的问题。设计过程中针对拖链运行时的受力点做了结构优化，铰接耳板的厚度与销轴的配合长度经过受力仿真验证，在拖链承载满配管线重量做往复运动时，铰接部位的应力集中系数控制在材料许用应力范围内，不会出现长期运行后耳板开裂、销轴变形的问题。拖链的底部与侧面设置有耐磨接触面，当拖链在承托槽内运行时，耐磨面与槽体接触，降低拖链主体的磨损速度，同时减少运行过程中的噪音产生，适配车间对作业噪音有一定要求的应用场景。
