电源变压器生产用工装夹具结构设计

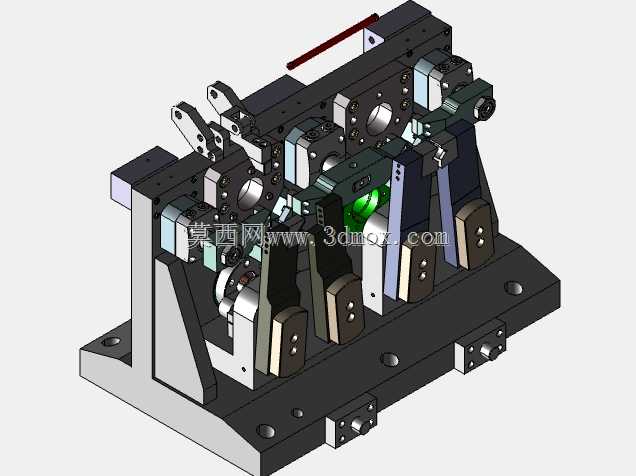

　　这套工装夹具主要面向电源变压器生产环节的多工序加工、装配作业场景，在变压器铁芯叠装、绕组引脚焊接、绝缘层包覆、成品检测等工序中承担工件定位与夹紧功能，可适配小批量多规格电源变压器的柔性装夹需求，替代传统通用台钳的单点装夹模式，避免工件装夹变形、定位偏移等常见加工问题。从整体结构来看，夹具采用卧式底板安装布局，底板上预留多组标准安装孔位，可直接固定在自动化生产线的工装台、加工专机工作台或者手动装配工位台面上，安装边界可适配多数常规工业设备的工作台T型槽间距，不需要额外定制转接板即可完成快速装夹固定。

　　夹具的定位单元采用模块化设计思路，针对电源变压器的铁芯基准面、绕组侧边、引脚基准端分别设置了独立的定位挡块，每个定位挡块都预留了微调安装槽，可根据不同规格变压器的外形尺寸调整定位位置，调整行程可覆盖常规小型电源变压器的尺寸区间，换型时只需要松开挡块紧固螺丝调整位置后锁紧即可，不需要整体更换夹具主体，大幅缩短产线换型的调试时间。夹紧单元采用多组联动杠杆式夹紧结构，搭配手动压杆作为动力输入，操作人员只需要扳动顶部的压杆即可同步驱动所有夹紧头完成动作，每个夹紧头的压接位置都对应变压器的刚性受力部位，避开绕组、引脚等易损结构，夹紧力可通过压杆处的调节螺母调整，避免夹紧力过大导致铁芯变形、绕组绝缘层破损，同时也能保证夹紧力足够，在加工振动环境下不会出现工件移位。

　　结构设计上充分考虑了作业操作空间，夹紧头与定位块之间预留了足够的焊枪、装配工具操作间隙，在完成装夹后，工件的待加工面、待装配区域都完全暴露在作业范围内，不需要二次装夹即可完成单工序的全部作业内容，部分工位还预留了检测传感器的安装位，可搭配光电传感器、位移传感器实现工件装夹到位检测，适配半自动化生产线的联机需求。夹具的支撑结构采用加强筋焊接式立板设计，立板与底板之间通过定位销与内六角螺丝刚性连接，长期承受夹紧反力与加工振动也不会出现结构变形，所有活动铰接部位都预留了润滑注油孔，日常维护时只需要定期注入润滑脂即可保证夹紧动作顺畅，降低长期使用的磨损量。

　　在实际生产应用中，这类多工位夹具可同时装夹多个同规格变压器工件，配合流水线的节拍作业，单工位的装夹时间相比传统通用夹具可缩短六成以上，同时因为定位基准统一，不同工件的加工一致性也能得到有效保障，减少因定位偏差导致的引脚焊接错位、绝缘层包覆偏移等不良品问题。设计过程中还充分考虑了排屑与清理需求，底板上设置了倾斜的导屑面，加工过程中产生的焊渣、碎屑可顺着导屑面滑落至夹具外部，不会堆积在定位槽或者铰接缝隙内影响装夹精度，日常清理只需要用压缩空气吹扫即可完成，不需要拆解夹具进行深度清理。
