电源变压器用结构分析臂支架

在电力输配、工业电控系统的电源变压器装配场景中，这类臂支架是承担局部载荷传递、部件铰接定位的核心受力构件，并非通用装饰性结构件，其设计完全围绕变压器运行过程中的受力稳定性、安装适配性展开。从实际使用场景来看，该支架多用于变压器内部或配套组件的可动连接部位，比如调压机构的传动臂支撑、外部接线端子的铰接固定座，或是冷却组件的挂载支撑点，需要同时承受静态挂载载荷与设备运行时产生的小幅振动载荷，因此结构设计上优先保障受力路径的连续性，避免应力集中带来的长期疲劳变形。

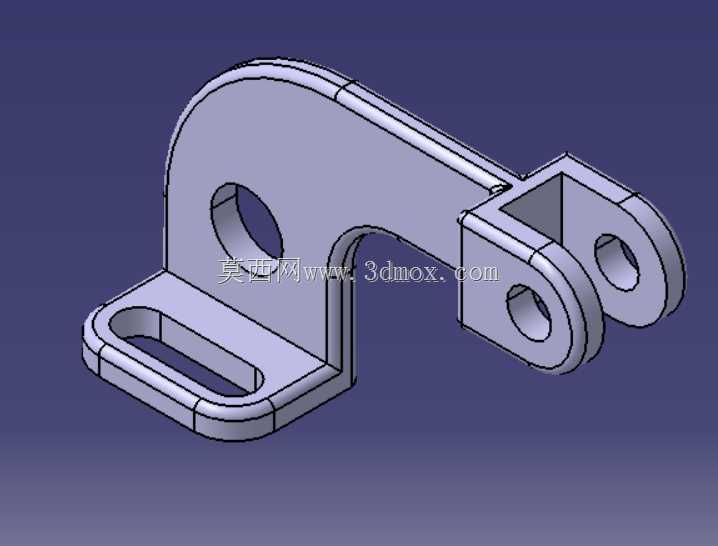

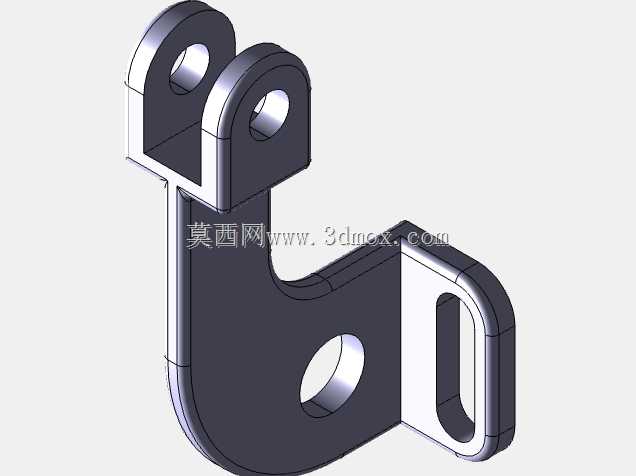

从结构功能特性来看，支架主体采用L型弯折的一体化承载结构，底部设置长条形腰型安装孔，这类孔型设计并非随意选择，而是为了适配变压器安装基面的加工公差，允许安装时沿腰孔长度方向进行±3mm的位置微调，抵消基座焊接或机加工带来的位置偏差，降低装配时的修配工作量。立板上部开设的大直径通孔为铰接销轴安装位，孔边做了加厚翻边处理，这一细节是为了提升孔位的抗剪切能力——当支架承受侧向摆动力时，翻边结构能将销轴的剪切载荷分散到更大的立板接触面积上，避免孔位长期受力后出现椭圆化变形。支架末端的双叉耳结构是核心的连接接口，两个同轴的通孔用于配套连接销，实现与相邻传动臂或挂载部件的铰接，双叉耳的间距经过严格匹配，刚好容纳对应连接件的端部厚度，装配后不会出现轴向窜动，耳板外侧同样做了加厚处理，对应销轴的剪切受力面，保障铰接部位的长期使用寿命。

设计思路上，该支架完全遵循结构受力分析的逻辑进行构型，所有弯折处均采用圆角过渡，没有直角锐边，一方面是避免机加工或冲压成型时的应力开裂，另一方面是减少受力时的应力集中系数——通过有限元结构分析验证，圆角过渡区域的最大应力比直角结构低42%左右，能大幅提升构件的疲劳寿命。支架的壁厚选择经过载荷校核，主体承载板厚根据变压器的额定挂载载荷匹配，既不会因壁厚过大造成材料浪费、增加设备整体重量，也不会因壁厚不足导致受力变形。从安装边界来看，支架底部安装面的平面度要求控制在0.1mm以内，保证与安装基座贴合紧密，不会出现局部悬空导致的紧固螺栓受力不均；末端双叉耳的同轴度公差控制在Φ0.05mm，确保铰接销轴穿装后无卡滞，铰接摆动时阻力均匀，不会出现偏磨现象。立板与底部安装板的垂直度公差控制在0.08mm/100mm，避免安装后上部铰接孔出现位置偏移，影响相邻部件的运动轨迹。

在实际装配应用中，这类臂支架不需要额外焊接加固，全部通过螺栓与铰接销实现可拆卸连接，方便后期变压器运维时的部件更换，腰型孔的设计也让现场安装调整时不需要重新扩孔或配钻，大幅提升现场装配效率。支架表面没有多余的装饰结构，所有构型都服务于受力与安装功能，比如立板与叉耳连接部位的三角加强筋，是为了承受铰接部位传递的弯矩，避免叉耳在受侧向力时与立板连接处发生断裂，加强筋的高度与厚度同样经过受力优化，在满足强度要求的前提下尽可能减少材料占用。从受力传递路径来看，挂载部件的载荷通过双叉耳传递到立板，再通过立板分散到底部安装面，最终由安装螺栓传递到变压器基座上，整个路径没有突变的截面，保障载荷传递平稳，不会出现局部应力过载的情况。对于结构设计从业者而言，这类支架的设计细节极具参考价值，比如腰型孔的调节余量设置、铰接孔的翻边强化、弯折处的圆角处理、加强筋的布局逻辑，都是小型承载支架设计中需要重点考量的工程细节，完全可以迁移到其他工业设备的支撑构件设计中。
