三通法兰式工业流体控制阀门结构

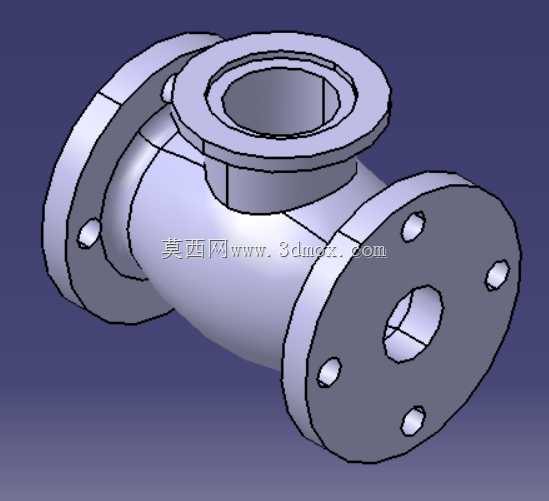

　　在化工流体输送、市政给排水、暖通空调循环管网这类需要对介质流向做分流、合流控制的管段场景里，这类三通法兰连接的阀门是管路系统里的核心控制元件，它不需要额外加装三通接头搭配两个独立阀门来实现流向切换，单台设备就能完成三个管路接口之间的介质通断与流向调节，能有效减少管路的连接节点，降低整个管网的泄漏风险点，同时压缩管路安装的空间占用。从结构设计逻辑来看，这款阀门采用了三端法兰对接的结构形式，三个接口分别对应垂直向上、水平轴向两个方向的管路，法兰端面上均匀布置的螺栓孔是按照通用管路法兰的标准孔距设计的，安装时可以直接和同压力等级的标准法兰管段配对，不需要额外做转接件加工。

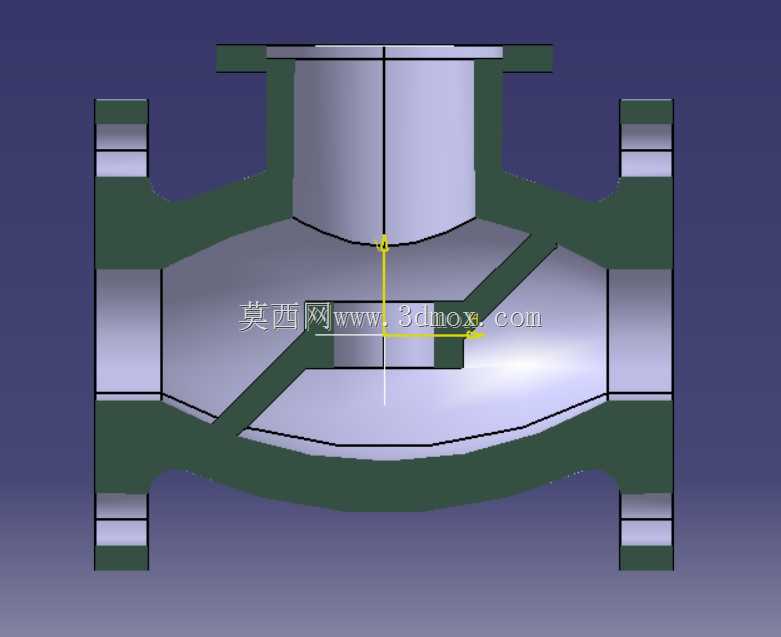

　　阀体的主体流道采用了平滑的圆弧过渡设计，没有直角式的流道突变，能最大程度降低介质在阀腔内的流动阻力，减少介质输送过程中的压损，对于输送带有微小固体颗粒的流体工况，这种平滑流道也能减少颗粒在阀腔内的淤积，降低阀门卡涩的概率。在建模过程中，阀体的主体结构通过布尔运算完成各段流道与外部壳体的整合，先构建出三个方向的法兰凸缘结构，再将内部的圆柱形流道做布尔求差，保证流道内壁的同轴度与平滑度，法兰端的密封面做了凸台结构设计，安装时搭配密封垫片就能保证法兰连接面的密封性能，避免介质从连接位置泄漏。

　　从安装边界来看，三个法兰端的端面都预留了足够的螺栓操作空间，法兰外缘到阀体主体的距离满足标准螺栓的穿装与紧固操作要求，不需要在安装时对周边管路做额外的避让切割。阀门的整体外部轮廓没有突出的尖锐结构，在管路排布时可以和周边的管支架、保温层保持合理的安全间隙，垂直方向的接口高度也适配常规管路上方接支管或者安装执行机构的空间需求。这类阀门在实际工况中，主要承担管路的介质分流、合流或者流向切换功能，比如在暖通系统的冷热媒循环管路里，可以通过它实现不同回路的介质分配，在化工生产的物料输送管线上，也可以通过它完成不同反应釜之间的物料切换输送。

　　设计时充分考虑了管路安装的通用性，法兰连接形式让它可以适配不同材质的管路，不管是碳钢管道、不锈钢管道还是塑料管道，只要配对对应压力等级的法兰就能完成对接，不需要对阀门本身做结构修改。阀腔的壁厚是按照对应公称压力的强度要求计算的，能承受管路运行过程中的水锤冲击与常规压力波动，法兰端的螺栓孔数量与孔径匹配标准法兰的参数，现场安装时不需要重新配钻螺栓孔，能有效缩短现场安装的施工周期。在结构细节上，三个法兰端的背面都做了圆弧过渡加强，避免法兰和阀体主体连接位置出现应力集中，在管路受力或者温度变化产生热胀冷缩时，这个过渡结构能分散连接位置的应力，降低焊缝或者铸造本体出现开裂的风险。
