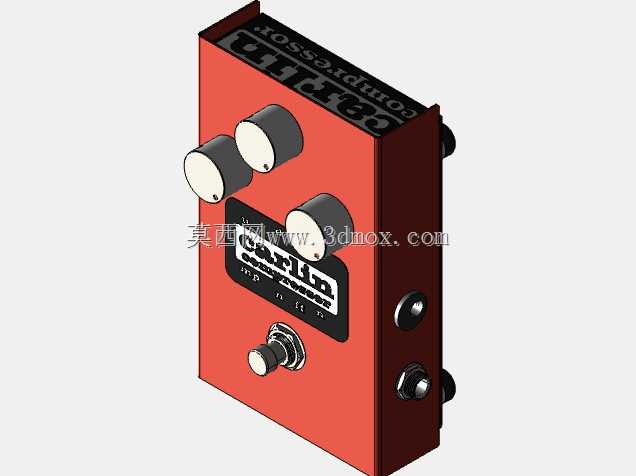

复刻经典卡林吉他压缩单块效果器结构

　　做乐器音频设备结构设计快十二年，经手的单块效果器壳体、内部安装结构少说有四十多款，这次做的卡林压缩效果器结构，是专门针对经典复古款单块做的适配优化版本，先从实际使用场景说，这类压缩效果器是电吉他、电贝斯演出与录音场景的核心周边设备，主要作用是平衡乐器输出信号的动态范围，把演奏时力度过大产生的峰值信号压到合理区间，同时补足弱奏时的信号电平，避免演奏过程中音量忽大忽小，不管是现场舞台接调音台进扩声系统，还是工作室接声卡进录音链路，都是使用频率极高的前端信号处理设备。

　　从结构设计思路上，首先要兼顾单块效果器的两个核心使用需求：一是脚踏操作的可靠性，二是桌面或效果器板安装的兼容性。先看操作界面的布局，正面设置三个调节旋钮，分别对应压缩阈值、压缩比、输出电平三个核心参数调节，旋钮采用直径18mm的胶木旋钮，旋钮间距留足22mm的操作间隙，哪怕演出时戴拨片手套操作，也不会出现误碰相邻旋钮的问题；脚踏开关采用标准12mm口径的金属自锁脚钉，开关突出壳体表面10mm，脚踩的触发行程控制在3mm，触发反馈清晰，不会出现踩空或者误触发的情况，脚钉周围做了1mm的下沉倒角，避免长期踩踏导致壳体漆面磨损。

　　壳体结构采用分体式设计，主体为1.2mm厚的冷轧钢板折弯成型，侧围与前面板做一体化折弯，减少拼接缝隙带来的结构共振，毕竟音频设备对结构谐振很敏感，壳体如果刚性不足，演出时舞台低频震动会带动壳体产生微震，进而引发不必要的杂音。壳体的外形尺寸控制在112mm（长）62mm（宽）52mm（高），这个尺寸完全兼容市面上主流的效果器板安装孔位，底部预留四个M3的安装螺孔，孔位间距为96mm*46mm，不管是用魔术贴粘贴固定，还是用螺丝锁附在效果器板上都能适配。侧面的接口布局也做了优化，输入、输出接口采用标准6.35mm大二芯音频插座，分别布置在壳体左右两侧的中心位置，接口中心距离底部安装面20mm，插上线材后不会和下方的效果器板产生干涉，电源接口采用标准2.1mm口径的直流插座，布置在壳体后侧上方，适配行业通用的9V直流效果器电源，电源接口旁边预留了状态指示灯的安装位，指示灯突出壳体0.5mm，工作时的光线不会直射演奏者眼睛，又能清晰看到设备的工作状态。

　　内部结构的安装边界也做了充分考量，电路板安装位预留了3mm的绝缘间隙，电路板通过四个铜柱固定在壳体底部，铜柱高度8mm，给底部的布线留出足够空间，避免线材挤压导致的短路风险；电池仓预留了9V叠层电池的安装空间，电池仓盖做在壳体底部，采用卡扣式固定，不需要额外螺丝，现场更换电池的时候不需要拆开整个壳体，操作效率更高。壳体表面的印刷标识做了下沉式丝印，标识区域比周围壳体表面低0.2mm，长期用脚踩、用手调节旋钮的时候，不会因为摩擦导致标识磨损脱落，顶部的品牌标识区域做了哑光黑处理，和红色的壳体主体形成清晰的视觉区分，演出时舞台光线复杂的情况下也能快速识别设备类型。

　　另外在结构细节上，所有的边角都做了R2的圆角处理，一方面是避免安装使用时划伤手或者刮破效果器板的魔术贴，另一方面也能减少壳体磕碰时的应力集中，提升整体的抗摔性能，毕竟演出时设备搬运、临时挪动难免会有磕碰，圆角结构能大幅降低壳体变形的概率。旋钮的固定采用D型轴配合顶丝锁紧，长期旋转调节也不会出现旋钮松脱打滑的问题，音频插座和电源插座都采用带螺纹的面板安装款式，从壳体外侧用螺母锁紧，频繁插拔线材也不会导致插座松动移位。
