仿古波形屋面瓦铺装结构三维设计

　　在民用建筑、文旅仿古建筑、工业厂房屋面围护系统的设计环节，屋面瓦的铺装搭接效果、防水密封性能、安装适配性是结构工程师重点考量的内容，传统二维图纸很难直观呈现瓦件搭接后的曲面过渡、咬合间隙与整体铺装肌理，借助三维参数化建模完成瓦件及铺装单元的设计，能够在方案阶段就验证铺装逻辑，规避现场施工时出现的搭接错位、排水不畅、瓦件干涉等问题。

　　本次设计的波形仿古屋面瓦铺装单元，采用多排错缝搭接的排布逻辑，单块瓦件的波形轮廓参考传统陶土筒瓦的弧面曲率做了优化，波峰高度控制在合理区间，既保留了传统瓦面的错落肌理，又通过连续的波形曲面引导屋面雨水快速沿波谷流向檐口，减少屋面积水渗漏的风险。建模过程中首先确定单瓦的基准截面，以横向波形曲线为基础，沿纵向延伸出瓦件的主体轮廓，同时在瓦件的上下搭接边做了阶梯式的止口结构，上一排瓦的下沿能够完全嵌入下一排瓦上沿的止口槽内，搭接重叠量经过反复调整，既保证足够的密封面宽度，又不会因为重叠过多造成材料浪费，同时避免大风工况下瓦件被气流掀动的风险。

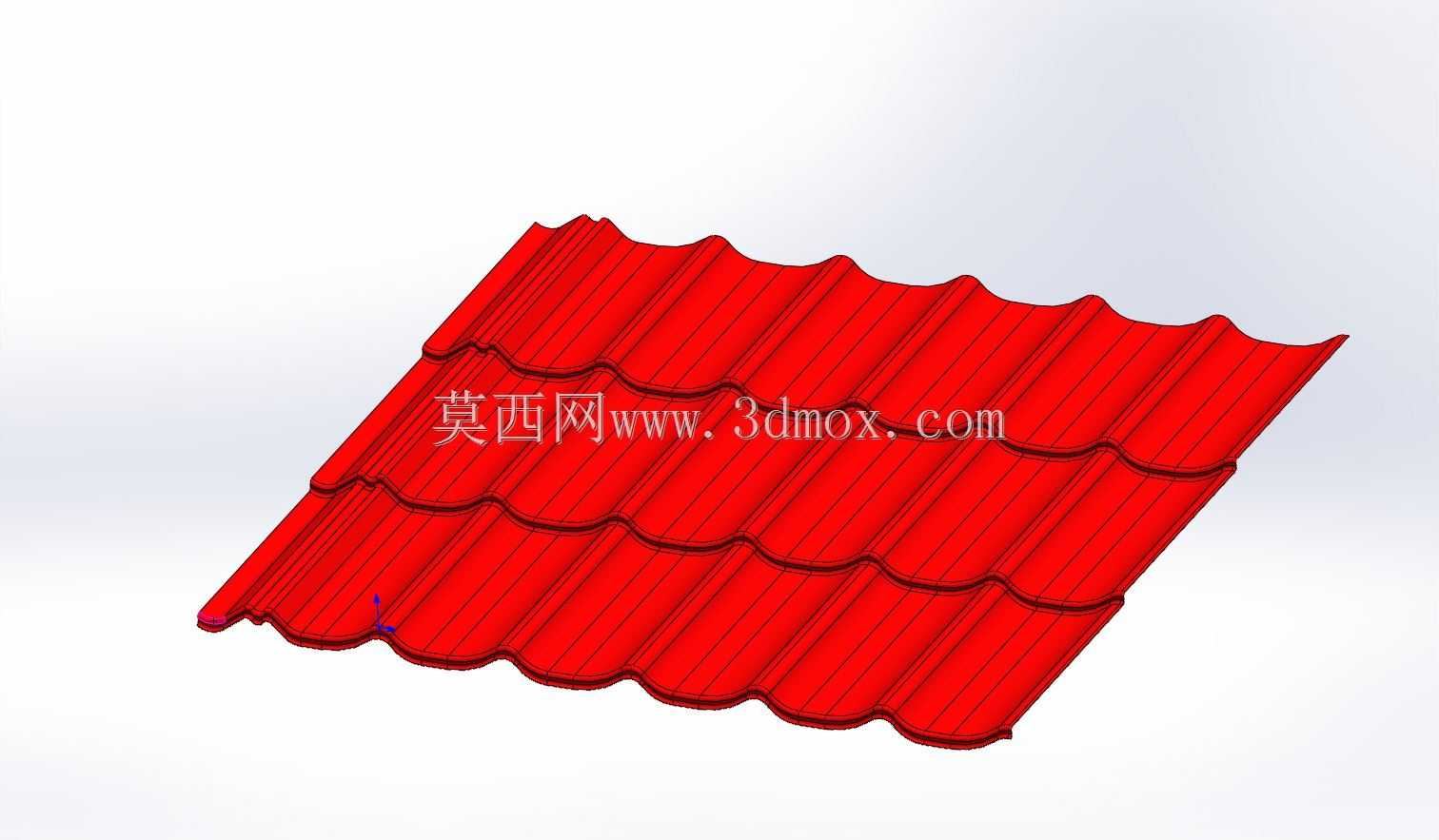

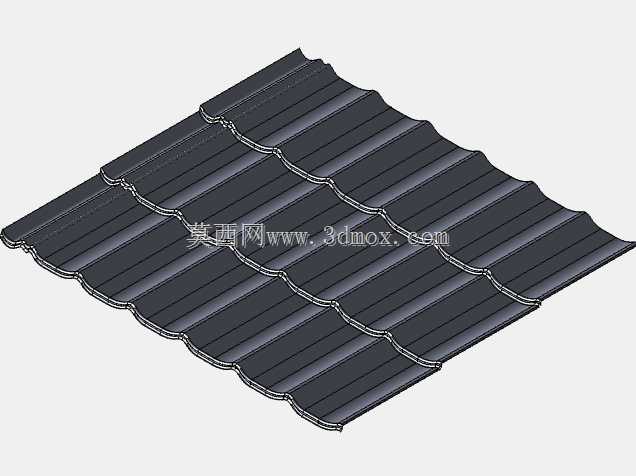

　　从安装边界来看，该铺装单元的横向排布适配常规的屋面檩条间距，瓦件背面设置的定位凸台能够直接卡入檩条上预设的安装卡槽，不需要额外做大面积的找平层，能够降低屋面系统的整体荷载。相邻瓦件的侧向搭接采用侧边互锁的结构，波峰侧边的凸起与相邻瓦的凹槽完全契合，安装时只需要沿侧向推压即可完成定位，不需要现场裁切调整，能够大幅提升屋面铺装的施工效率。建模时特意还原了多排瓦铺装后的整体效果，每一排瓦相对于上一排做了半幅错位，让纵向的搭接缝错开排布，避免出现贯通的直缝导致雨水渗漏，同时错位排布也让屋面的整体视觉效果更接近传统手工铺瓦的自然肌理，不会出现规整排列带来的生硬感。

　　在功能特性设计上，瓦件的波形曲面做了微小的坡度优化，波谷位置的排水坡度比屋面整体坡度略大0.5度，能够让雨水在波谷内流动时不会因为表面张力滞留，即使在小雨工况下也能快速排走积水，减少瓦面长期浸水导致的材质老化问题。瓦件的边缘位置做了圆弧过渡处理，没有尖锐的棱角，一方面避免施工安装时划伤作业人员，另一方面也减少了风阻，在沿海大风区域使用时能够降低气流在瓦件边缘产生的紊流，提升屋面系统的抗风揭能力。

　　从设计思路层面，整个建模过程没有照搬现有成品瓦的参数，而是结合实际施工中的常见痛点做了结构优化：比如传统瓦件安装时需要自攻钉穿透瓦面固定，容易在钉孔位置出现渗漏点，本次设计的瓦件将固定点设置在侧向搭接的隐藏位置，固定件安装完成后会被上一块瓦的侧边完全覆盖，从结构上避免了钉孔渗漏的隐患；同时瓦件的整体重量比同规格传统陶瓦降低近四成，能够降低屋面承重结构的荷载要求，适配更多轻钢结构屋面的改造与新建项目。在模型的细节处理上，每一块瓦的搭接间隙都控制在1mm以内，既考虑了材质热胀冷缩的伸缩余量，又不会因为间隙过大出现漏水或者杂物嵌入的问题，相邻瓦面的曲面过渡顺滑，没有出现台阶式的错位，铺装完成后整个屋面形成连续的波形曲面，无论是视觉效果还是排水性能都能满足不同建筑项目的设计要求。
