直插式自恢复保险丝电子保护元件

　　在消费电子、工业控制板卡、小型电源模块的电路设计环节，过流保护元件是板级布局中不可缺失的基础器件，直插式自恢复保险丝凭借可重复使用、无需更换的特性，常被布置在电源输入端口、负载回路前端，应对短时过载、接线错误引发的过流冲击，避免后端核心芯片、功率器件因过流烧毁。这款直插封装的自恢复保险丝，采用扁平方形本体搭配两根平行直插引脚的结构，本体表面做了平整的包覆处理，边缘做圆弧过渡，既避免生产转运过程中边角磕碰损伤包覆层，也能在波峰焊工序中减少助焊剂残留堆积的死角。

　　从设计逻辑来看，本体的厚度控制适配常规板卡的元件高度限制，不会和上方的外壳、散热片产生装配干涉，两根引脚的间距符合通用直插元件的孔距规范，设计PCB封装时可以直接匹配标准2.54mm网格的焊盘孔位，无需单独定制特殊孔距的封装库，能大幅缩短硬件设计阶段的封装绘制周期。引脚采用镀锡处理的铜质引脚，具备足够的机械强度，手工插件时可以承受一定的弯折调整力度，不会轻易从本体根部断裂，同时镀锡层能保证波峰焊或手工焊接时的上锡效果，减少虚焊、脱焊的不良率。实际选型应用中，这类元件通常串联在电路回路中，正常工作状态下元件呈现低阻特性，自身压降极小，不会对回路的供电电压产生明显影响，当回路中出现超过额定值的过流时，元件内部的高分子基体受热膨胀，阻断导电通路，将回路电流限制在极低水平，实现过流保护，当故障排除、回路断电后，元件温度下降，会自动恢复到低阻导通状态，无需人工更换，大幅降低设备后期的维护成本，尤其适合密闭外壳、不便频繁拆解的小型电子设备使用。

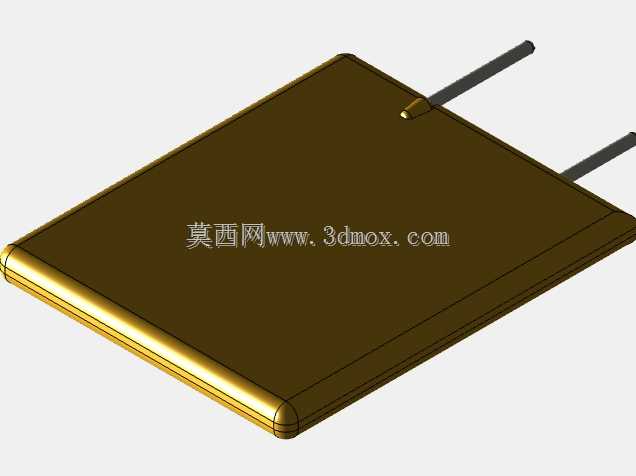

　　在三维建模层面，模型还原了本体的方形轮廓、边缘圆角、引脚的伸出长度与直径参数，结构设计人员在进行板卡布局、整机结构干涉检查时，可以直接调用该模型，模拟元件在PCB上的实际安装状态，核对元件与周边结构件、接插件、大容量电容的间距，避免后期打样时出现元件高度超限、引脚与周边走线干涉的问题。建模过程中对本体表面的平整质感、引脚的圆柱形态都做了还原，没有过度简化结构特征，能满足不同层级的装配校验需求，不管是做整机的外观渲染，还是做内部结构的装配间隙分析，都能提供准确的外形参考。

　　这类直插自恢复保险丝的应用场景覆盖极广，从小型家电的控制板、USB外设的端口保护，到工业传感器的供电回路、玩具类电子产品的电源输入端，都能看到这类元件的身影，相比一次性保险丝，它的可恢复特性更适合消费类电子产品的使用场景，能减少因短时过载导致的设备报废问题，而在结构设计阶段，准确的元件三维模型是保证PCB与结构件完美适配的基础，很多新手设计师在做板卡布局时，往往只关注元件的电参数，忽略了元件的实际外形尺寸与安装空间，导致打样后出现元件顶壳、焊盘与结构柱干涉的问题，调用精准的元件模型进行预装配校验，就能在设计阶段规避这类低级错误，缩短产品的研发迭代周期。
