传动用十二齿单排链轮结构设计

　　在各类链传动系统的结构设计工作中，链轮是直接决定传动稳定性、载荷传递效率与运行寿命的核心啮合零件，本次呈现的链轮结构，针对中小载荷的常规传动工况做了适配性设计，可覆盖轻工输送、小型设备动力传递、自动化产线辅机传动等多个场景的使用需求。从实际应用场景来看，这类链轮常配套标准单排滚子链使用，常见于包装生产线的物料输送段、小型农机的动力传递单元、非标自动化设备的同步传动机构，也可用于小型电动工具、园林机械的动力输出端，适配的工况多为常温、无强腐蚀介质、传动载荷波动较小的环境，相比齿轮传动，链传动搭配这类链轮的组合对安装中心距的容错率更高，不需要严格的密闭润滑腔，在开放式的传动布局中维护成本更低。

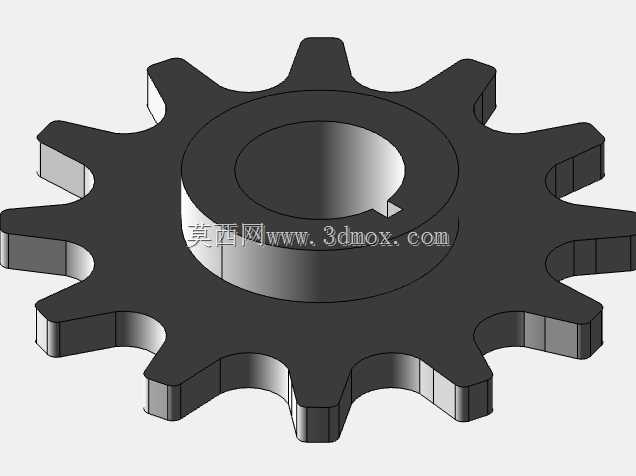

　　从产品功能特性来看，该链轮采用十二齿的齿形设计，齿廓曲线匹配标准滚子链的啮合参数，齿侧间隙经过合理预留，既可以保证链条滚子顺利进入齿槽完成啮合，又能避免间隙过大导致的传动冲击、跳齿问题；轮毂部分采用带中心键槽的凸台结构，中心孔用于穿装传动轴，键槽可传递额定扭矩，避免链轮与轴之间出现相对转动，凸台的厚度设计兼顾了轴向定位的稳定性与零件的整体重量控制，不会出现轮毂过薄导致的轴向窜动，也不会因为轮毂过长增加不必要的材料消耗与转动惯量。

　　从设计思路层面，做这类链轮建模时首先要确定匹配的链条节距、滚子直径这两个核心参数，再根据传动比要求确定齿数，齿形部分采用三圆弧一直线的标准齿廓，保证啮合过程中滚子与齿面的接触应力分布均匀，减少齿面的异常磨损；轮缘部分的厚度根据链条内节内宽做适配，保证链条可以顺畅落在轮缘上，不会出现侧向卡滞；中心孔与键槽的尺寸根据所配传动轴的直径、传递的额定扭矩计算确定，保证键连接的挤压强度满足载荷要求，同时在轮毂与轮辐的过渡位置做了圆角处理，减少应力集中，避免长期交变载荷下出现轮毂根部开裂的问题。

　　从外形尺寸与安装边界来看，该链轮的齿顶圆、齿根圆尺寸严格匹配对应节距链条的啮合要求，安装时需要保证两个配对链轮的端面共面，端面跳动量控制在允许范围内，避免链条出现侧向偏磨；中心孔的公差带采用过渡配合，既方便装配时的轴向推入，又能保证运行时的同轴度，键槽的位置公差满足普通平键的连接要求，装配后不需要额外做轴向焊接固定，配合轴端挡圈即可完成轴向定位；链轮的整体厚度较小，安装时占用的轴向空间有限，适合布局紧凑的传动机构，轮齿部分的倒角处理可以避免装配时链条剐蹭齿端锐边，也能在链条小幅摆动时起到导向作用。在实际选型替换时，这类链轮可以直接对应标准链条参数做匹配，不需要额外定制齿形，建模过程中对齿形参数的标准化处理，也能保证加工时可以采用常规的滚齿、插齿工艺完成，不需要专用成型刀具，加工成本可控，适合批量配套使用。
