曲柄滑块式旋转往复传动机构结构

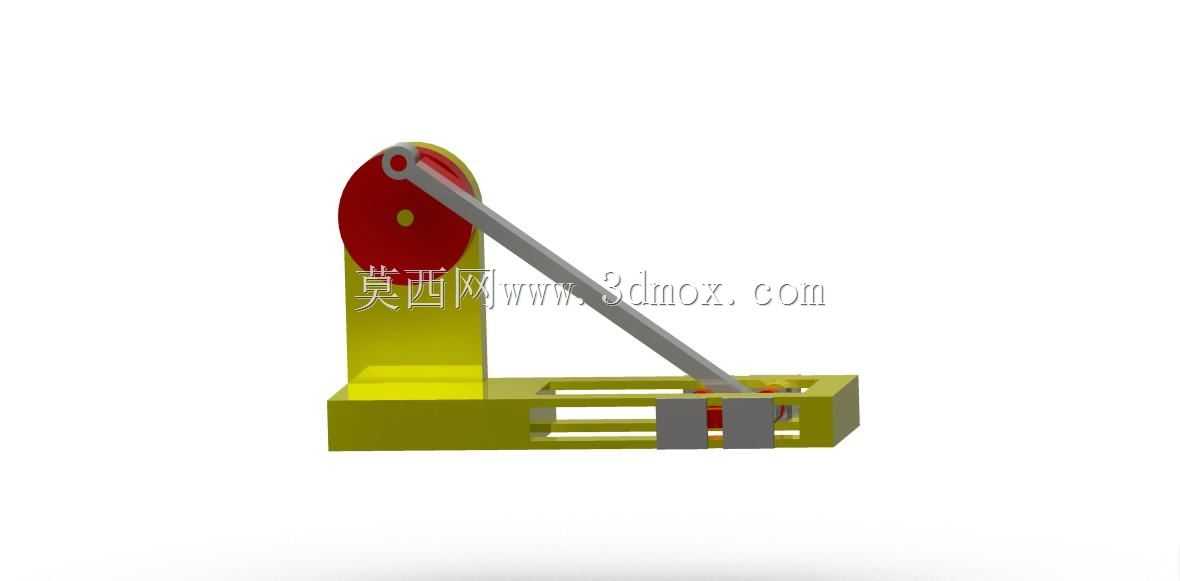

这套曲柄滑块结构的三维建模，核心是实现旋转运动到直线往复运动的转换，在轻工送料、小型冲压工位、物料推送这类需要短行程往复动作的场景里应用十分普遍，很多小型自动化设备的末端执行单元，都会采用这类结构来完成周期性的直线推送动作，相比气缸直推的方案，纯机械连杆的传动方式不需要额外配置气源管路，在紧凑安装空间里的适配性更强，也能通过调整曲柄的回转半径，精准控制滑块的往复行程范围，适配不同工位的动作行程需求。

从结构组成来看，整套机构分为三个核心功能单元：带安装座的曲柄回转单元、刚性传动连杆、带导向槽的滑块滑动单元。曲柄部分采用立式支撑座设计，支撑座底部预留了与设备基板连接的安装孔位，曲柄盘通过销轴与支撑座形成回转副，回转中心的高度经过匹配设计，保证连杆运动过程中不会与支撑座、底座框架发生运动干涉。传动连杆采用等截面刚性杆设计，两端分别通过铰接销轴与曲柄盘、滑动块连接，铰接位置都预留了轴承安装位，实际加工装配时可以加装微型滑动轴承，降低铰接位置的转动摩擦，提升机构长时间运行的稳定性，减少铰接位置的磨损量。

滑块部分集成在框架式底座的导向槽内，导向槽采用双侧平行限位结构，限制滑块除直线往复方向之外的其余五个自由度，保证滑块运动过程中不会出现偏摆、卡滞的问题，滑块的端面预留了执行件安装孔位，可以根据实际工位需求加装推头、夹具、冲头等不同的末端执行零件，拓展机构的实际使用场景。底座框架采用镂空式结构设计，在保证整体结构刚性的前提下，尽可能降低整体自重，同时框架两侧的安装边预留了整排的固定孔位，可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接安装板，减少现场装配的工作量。

设计过程中，首先根据目标工位需要的往复行程确定曲柄的回转半径，行程长度等于两倍曲柄回转中心到铰接点的距离，这个参数确定后，再核算连杆的长度，避免连杆运动过程中出现死点位置卡滞，同时要保证曲柄整周回转时，连杆的摆动角度在合理范围内，降低铰接位置的侧向受力。导向槽的宽度尺寸与滑块的配合间隙控制在0.02-0.05mm之间，间隙过小会导致滑动阻力增大，容易出现卡滞，间隙过大则会导致滑块运动过程中出现窜动，影响末端执行件的动作精度。支撑座的高度设计需要匹配曲柄的回转直径，保证曲柄盘整周转动时，不会与底座框架的上表面发生刮碰，同时要让连杆在运动到上下止点位置时，不会与支撑座的侧壁产生干涉。

安装边界方面，整套机构的底座安装面为平面，安装孔位的孔距按照标准模组安装尺寸设计，可以直接适配常见的工业铝型材安装基板，不需要额外加工定制安装板。曲柄的输入轴端预留了联轴器安装位，可以直接连接微型减速电机的输出轴，输入轴的中心高度与常见的20W、40W微型减速电机输出轴高度匹配，电机选型时不需要额外设计转接支座。滑块的运动行程范围在设计时已经做了限位校核，当曲柄转动到极限位置时，滑块不会脱出导向槽，同时导向槽的两端预留了缓冲件安装位置，可以加装聚氨酯缓冲垫，降低滑块运动到行程端点时的冲击噪音，提升机构运行的平稳性。

在实际应用中，这类结构常被用在小型包装设备的送料工位，通过曲柄的连续回转，带动滑块做周期性的往复推送动作，把包装物料逐个推送到包装工位，相比槽轮、凸轮等其他间歇传动结构，曲柄滑块结构的加工难度更低，装配调整更方便，后期维护也只需要定期给铰接位置加注润滑脂即可，不需要复杂的调试过程。另外在小型冲压设备的送料机构里，也会采用这类结构，通过调整曲柄的转速，就能匹配滑块的往复频率，适配不同的生产节拍需求，当需要调整送料行程时，只需要更换不同回转半径的曲柄盘，不需要改动其余的结构部件，改造成本很低。

建模过程中，所有的铰接位置都按照实际装配间隙做了配合处理，没有出现过约束或者欠约束的问题，运动仿真时可以顺畅实现整周回转带动滑块往复运动的动作，所有的安装孔位、配合尺寸都按照机械加工的常规公差要求标注，实际生产时可以直接导出工程图进行加工，不需要再做尺寸调整。结构的所有棱角位置都做了倒角处理，避免装配过程中出现锐边划伤的问题，同时也能减少应力集中，提升零件的结构强度，长时间承受交变载荷时不容易出现断裂变形的问题。
