带OLED显示屏的可堆叠电子扩展卡结构

　　这款可堆叠扩展卡的设计初衷，是解决嵌入式开发场景中显示模块与核心控制板堆叠安装时的空间冗余、接线杂乱问题，在工业传感节点、小型物联网终端、桌面级原型验证设备这类对安装体积有严格限制的场景中，这类集成显示功能的堆叠卡能大幅缩减整机装配的空间占用，省去外部接线带来的可靠性隐患。从实际使用场景来看，这类扩展卡常搭配开源硬件控制板使用，用于设备运行参数就地显示、调试状态实时反馈、简单交互菜单呈现，不需要额外外接显示排线，通过板边的排针排母即可完成与核心板的电气连接与机械固定，多层堆叠时也不会出现排针干涉、结构错位的问题。

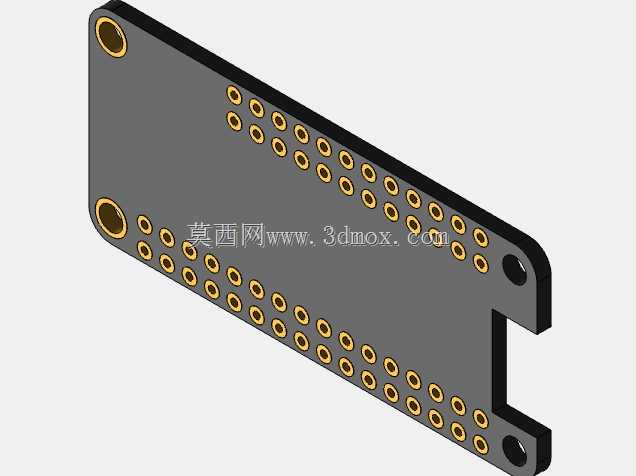

　　设计过程中首先考虑的是安装兼容性，板体轮廓严格匹配主流开发板的安装孔位间距，四个角的定位孔孔径与沉头尺寸适配常用的M2铜柱固定规格，堆叠时相邻板卡之间的预留间隙经过反复校核，既保证OLED屏幕表面不会被上层板卡挤压刮花，也给板上的贴片按键、被动元件留出足够的操作与散热空间。板边的排针焊盘采用等间距环形排布，每一个焊盘周围都做了阻焊层加宽处理，避免堆叠插拔时焊盘脱落、相邻引脚短路的问题，排针长度选型匹配常用的堆叠高度公差，即使叠加3-4层不同功能的扩展卡，也能保证电气连接的可靠性，不会出现引脚接触不良的情况。

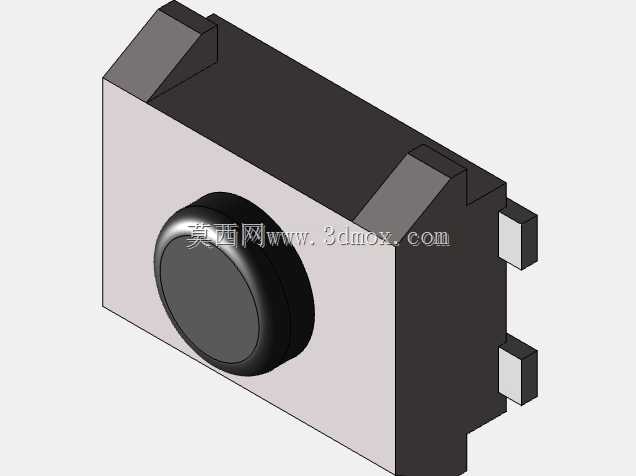

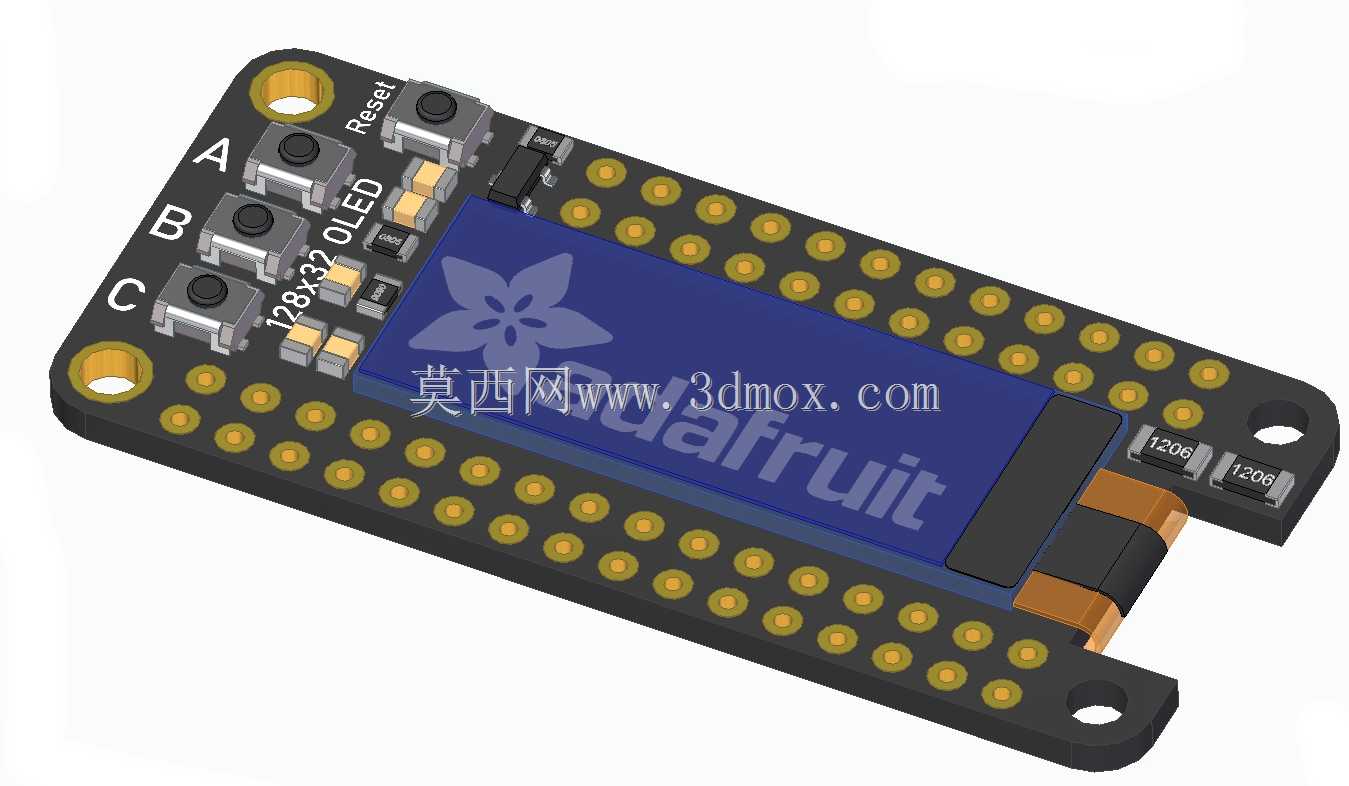

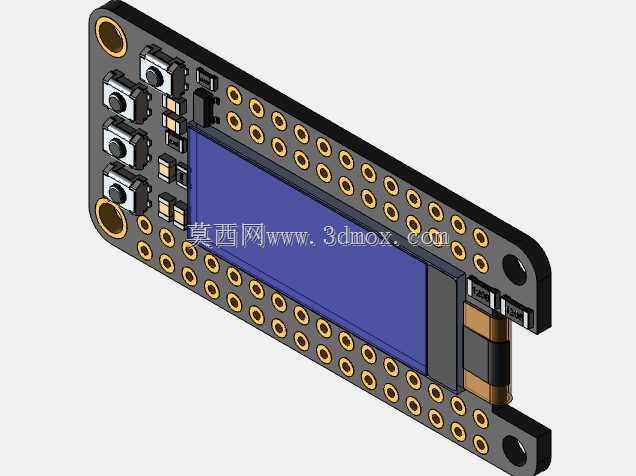

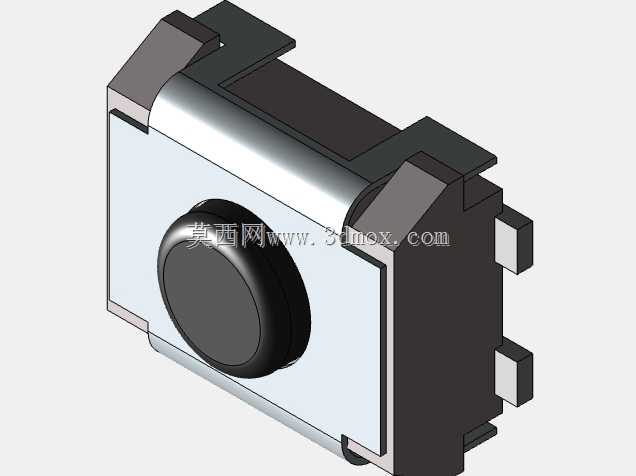

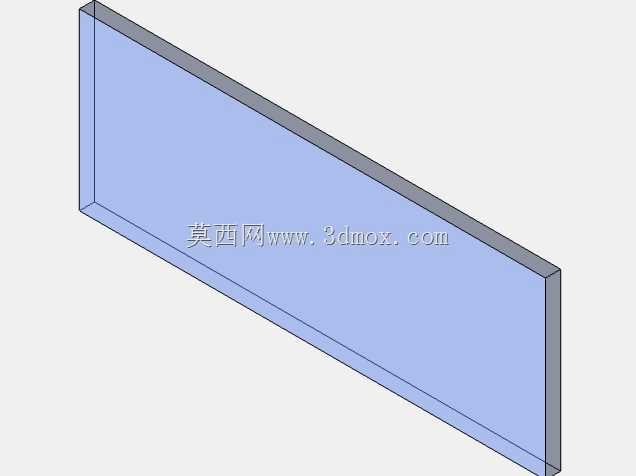

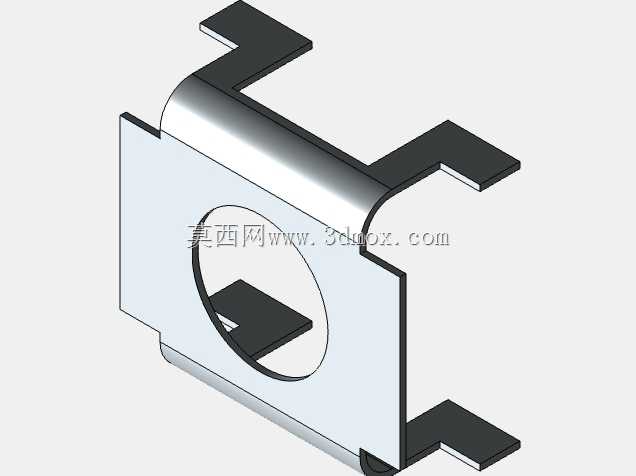

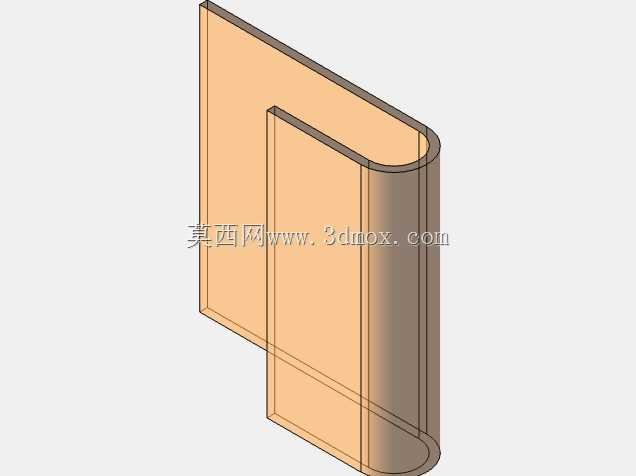

　　板载的OLED屏幕采用居中嵌入式安装，屏幕下方的FPC排线座做了下沉式布局，排线弯折半径控制在材料允许的最小范围以上，避免长期使用后排线疲劳断裂，屏幕四周的PCB边框做了0.2mm的凸台限位，装配时屏幕可以直接卡在凸台内，不需要额外点胶固定就能保证屏幕与板体的平行度，屏幕表面与PCB上表面的高度差控制在0.3mm以内，既方便后期粘贴保护膜，也不会在堆叠时被上层板件摩擦损伤。板侧布置的三颗轻触按键采用侧立贴片封装，按键的触发面与PCB侧边齐平，即使板卡完全堆叠在核心板与其他功能板之间，也可以从侧面直接操作按键完成参数设置、界面切换，不需要拆开堆叠结构就能完成现场调试。

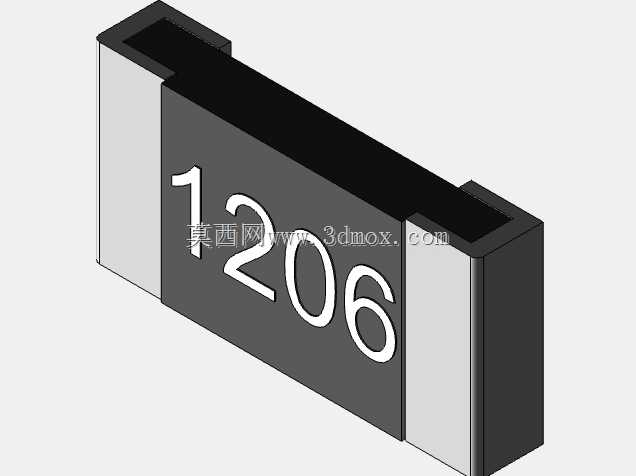

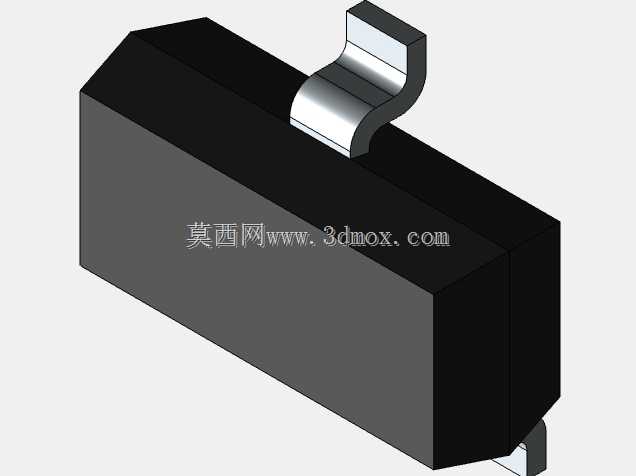

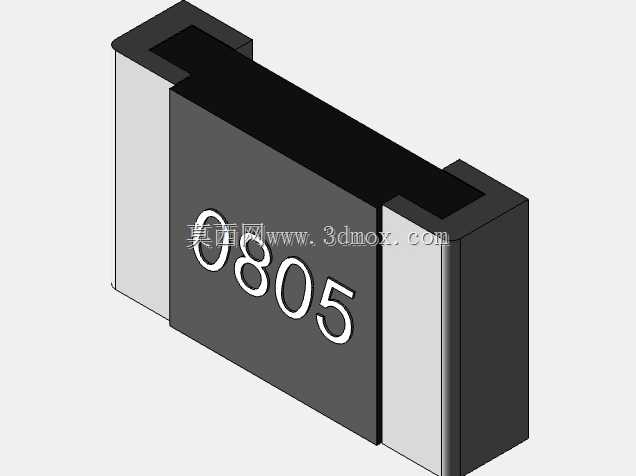

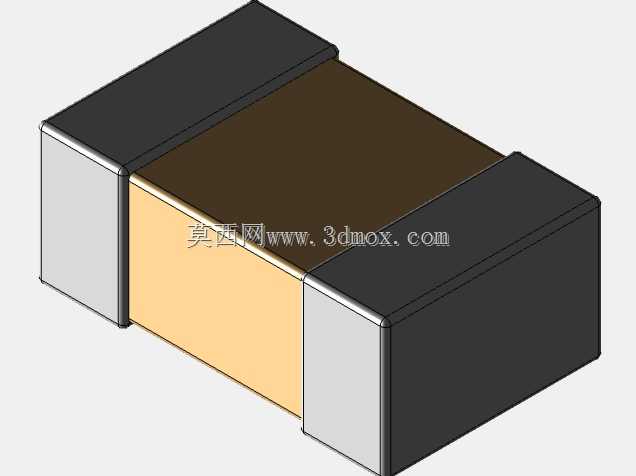

　　从结构强度角度考虑，PCB板厚选用1.6mm的常规FR-4材质，板上开孔位置都做了泪滴处理，安装孔周围的铜皮加宽到2mm以上，固定铜柱时的锁紧力不会造成板体开裂、焊盘脱落。板上的大尺寸被动元件比如滤波电容、功率电感都布置在靠近排针电源引脚的位置，缩短电源走线长度，减少电源纹波对显示效果的干扰，元件布局时特意避开了屏幕下方的区域，避免元件顶到屏幕背面造成屏幕显示异常。整个板体的外形做了圆角处理，边角半径2mm，避免装配时划手、划伤绝缘线材，板边的走线都做了内缩处理，距离板边0.5mm以上，避免PCB加工时出现边料露铜、绝缘不足的问题。

　　在实际装配验证中，这款扩展卡可以直接插在对应引脚定义的核心控制板上，不需要额外接线，通电后即可完成屏幕驱动显示，堆叠安装时整体结构的刚性足够，即使在有轻微振动的工业现场环境下，也不会出现板卡松动、屏幕接触不良的问题。侧面按键的操作手感经过调校，按键行程0.25mm，触发力度适中，戴薄劳保手套也能准确操作，不会出现误触、按不动的情况。屏幕的可视角度覆盖正面160度范围，站在设备正面不同角度都能清晰读取显示内容，不需要额外调整观察角度。
