雕刻机用内置式弹簧减振结构设计

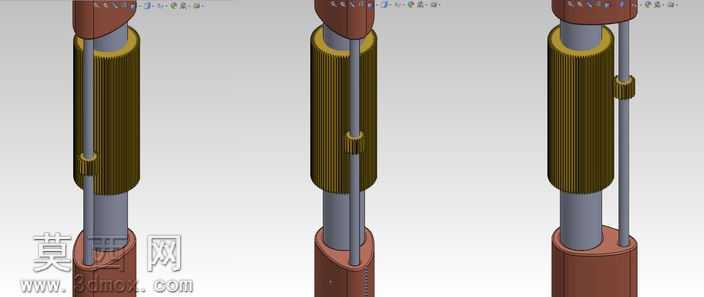

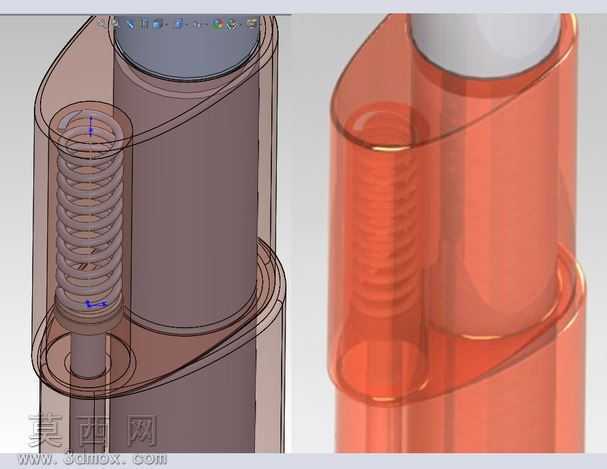

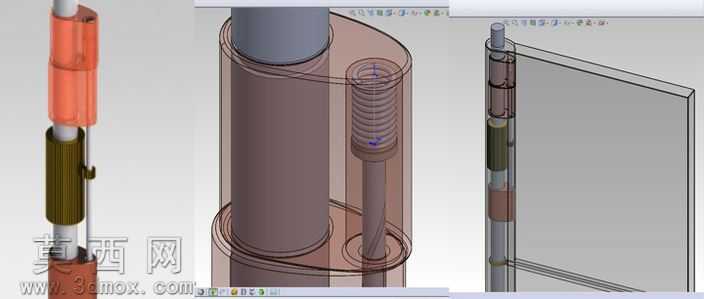

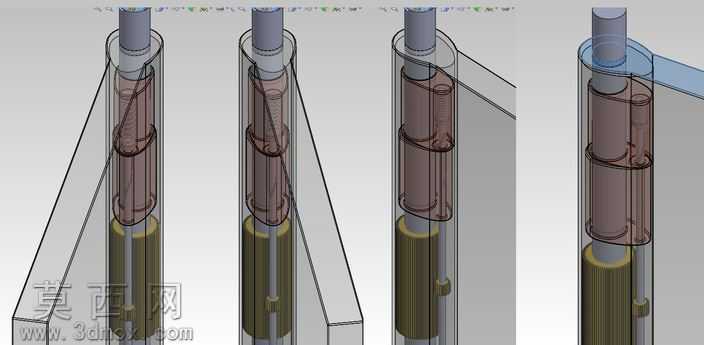

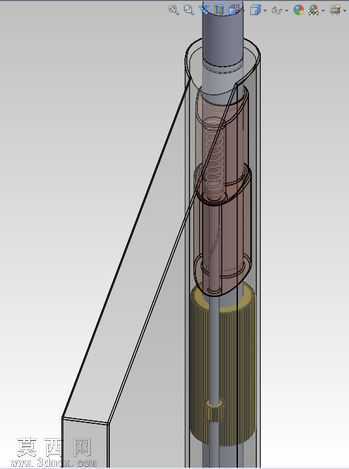

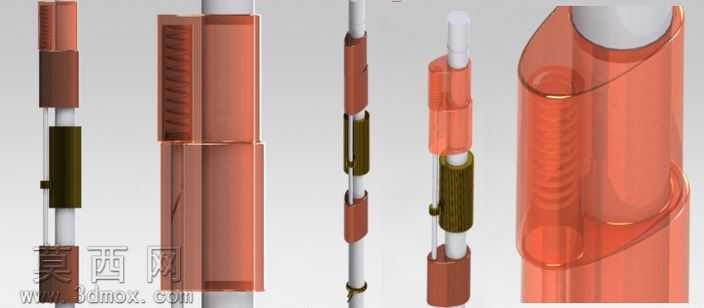

本作品为适配雕刻机工况设计的弹簧减振系统三维模型，采用SolidWorks完成全参数化建模，通过半透明剖切渲染效果清晰展示内部构件的装配关系与运动逻辑。建模过程中严格遵循机械设计公差规范，对每一处零件的配合间隙、同轴度要求做了参数化约束，所有零件均可独立编辑修改，支持后续的工程图导出与仿真分析。模型整体采用同轴套筒式布局，从外到内依次设置防护外筒、导向内套、螺旋减振弹簧、阻尼限位芯轴、端部连接座等核心构件，外筒采用半透明亚克力质感材质渲染，直观呈现内部弹簧的排布与压缩行程空间，金属构件分别赋予不同的金属材质区分功能属性：导向内套采用黄铜材质降低滑动摩擦系数，减振弹簧采用弹簧钢材质体现弹性构件的力学属性，连接芯轴采用调质钢材质体现承载结构的强度特性，端部固定座采用发黑处理的钢材质感呈现紧固件的外观特征。设计思路围绕雕刻机加工过程中的高频微幅振动工况展开，通过多段弹簧串联的结构设计实现分级减振效果，不同刚度的弹簧分别应对不同频率的振动载荷，内部设置的棘轮锁止结构可在装置达到最大压缩行程时实现临时锁止，避免过冲损坏加工构件，同时设置的导向肋结构可保证弹簧压缩过程中始终沿轴向运动，避免出现偏载卡滞的问题。模型中还还原了注油通道、防尘密封槽等细节结构，完整呈现该减振系统的实际装配与使用逻辑，剖切视角的渲染处理可让使用者快速理解内部的动力传递路径与减振原理，所有构件的装配约束均按照实际装配流程设置，可直接用于运动仿真模拟，验证不同载荷下的减振行程与缓冲效果，为雕刻机的减振结构优化提供直观的三维参考依据。
