380V主轴伺服动力单元结构设计

　　在数控加工中心、高精度雕铣设备、自动化专机的主轴传动环节，这类主轴伺服单元是直接决定加工精度、动态响应能力与输出扭矩稳定性的核心执行部件，不同于普通异步主轴电机，该结构针对主轴频繁启停、加减速切削、低速大扭矩输出的工况做了针对性的结构优化。从实际应用场景来看，这类伺服单元常配套在立式加工中心的主轴箱内，也可用于非标自动化设备的回转动力头、高精度分度机构的动力输入，部分对转速稳定性要求高的木工雕刻、金属精雕设备也会选用同规格的动力单元，其输出特性能够覆盖从低速重切削到高速精加工的全工况需求，在额定转速区间内可以保持稳定的扭矩输出，不会出现普通异步电机低速扭矩衰减明显的问题。

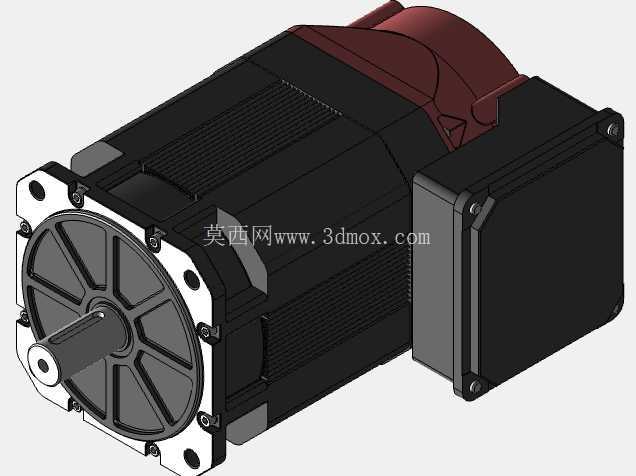

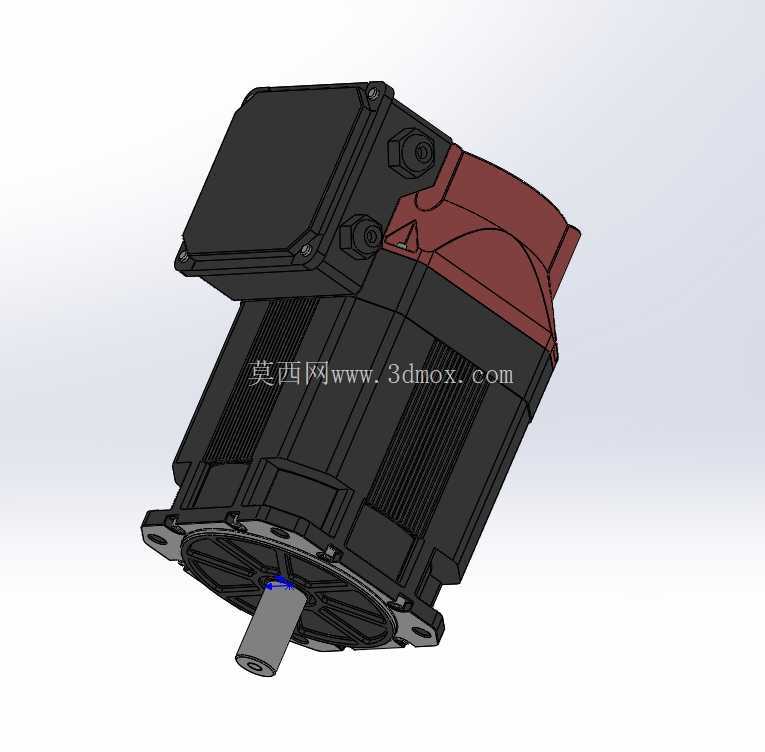

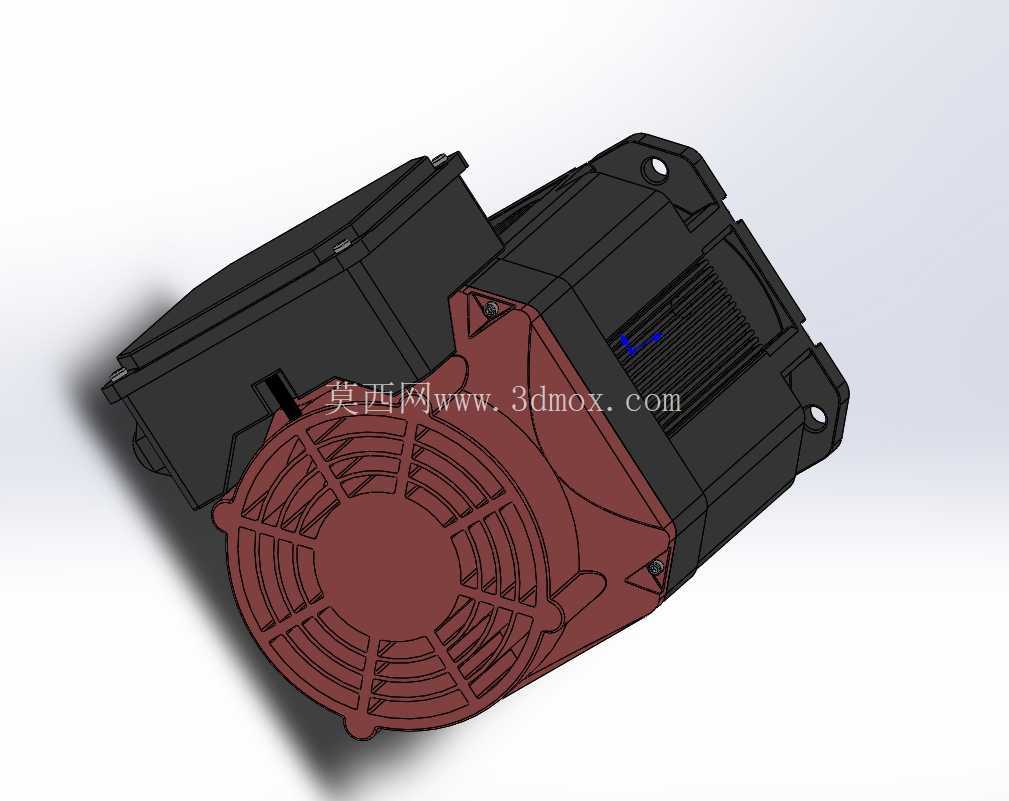

　　从结构设计思路来看，该模型还原了定子壳体、后端散热风罩、接线盒、安装法兰的完整结构，后端的离心式风罩采用多辐条格栅设计，格栅的倾斜角度完全匹配离心风叶的出风方向，能够在电机运行时引导气流沿壳体散热筋轴向流动，带走定子绕组产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。接线盒布置在壳体侧上方，采用倾斜式出线结构，既能够避免车间切削液、粉尘顺着接线缝隙进入盒体内部，也能给现场布线留出足够的操作空间，不会因为线缆弯折半径不足导致接线端子受力松动。安装法兰采用方形带定位止口的结构，止口的公差设计按照H7级配合精度预留，安装时可以直接和主轴箱的安装位实现精准定位，四个安装孔的位置度公差控制在0.02mm以内，能够保证电机输出轴和主轴传动机构的同轴度，减少高速运行时的径向跳动。

　　从安装边界与尺寸适配角度来说，该结构的安装法兰边长、轴伸长度、后端风罩的外轮廓尺寸都按照通用1.5kW级主轴伺服的通用安装尺寸设计，能够直接替换市面上同功率等级的主流主轴伺服产品，不需要对原有设备的安装位做二次修改。输出轴端预留了键槽结构，键槽的尺寸按照标准平键规格设计，可以直接配套同步带轮、联轴器或者直连主轴机构，传动过程中不会出现打滑、键连接失效的问题。壳体上的散热筋采用轴向平行布置，筋条的高度和间距经过热仿真优化，既能够保证足够的散热面积，也不会因为筋条过密导致加工过程中积留切削粉尘，影响长期散热效果。

　　在功能特性上，该结构的转子部分采用高磁导率永磁材料设计，相比同功率异步主轴电机，动态响应速度提升40%以上，在主轴做正反转切换、进给量突变的切削工况下，能够在毫秒级时间内调整输出扭矩，保证主轴转速不会因为切削负载突变出现明显掉速，加工表面的光洁度可以稳定保持在较高水平。后端的编码器安装位预留了足够的装配空间，可以适配不同分辨率的光电编码器，满足不同精度等级设备的位置反馈需求，编码器端同样设计了密封结构，能够阻挡油污、粉尘进入编码器码盘区域，避免反馈信号丢失导致的伺服报警。整个壳体的防护等级按照IP54设计，所有拼接面都预留了密封槽位，可以安装橡胶密封条，适配车间多粉尘、有切削液飞溅的工作环境，日常维护只需要定期清理风罩格栅处的积尘即可，不需要拆解主体结构做额外保养。

　　从建模细节来看，模型还原了所有装配关系，包括风罩和壳体的卡扣连接结构、接线盒的盒盖固定孔位、安装法兰的倒角细节，所有配合面都按照实际装配公差预留了间隙，不存在结构干涉的问题，结构设计人员可以直接参考该模型做安装位的适配设计，也可以在此基础上根据自身设备的需求修改法兰尺寸、轴伸长度，快速完成定制化主轴伺服单元的结构设计，减少从零开始建模的重复工作量，提升设计效率。
