弹簧压紧式电磁离合制动组件结构

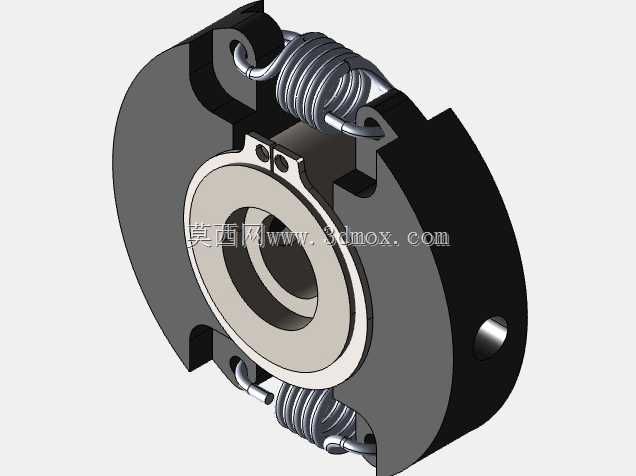

　　该抱紧式离合制动结构常配套于中小型伺服传动、轻工输送设备的传动链末端，在包装机械的分度送料工位、小型机床的进给轴锁止、纺织设备的张力控制单元中均有广泛应用，核心作用是在动力切断瞬间完成输出轴的锁止，避免负载端因惯性产生滑移，保证工位定位精度与设备运行安全性。从结构组成来看，整体采用盘式环形布局，中心设置通孔用于穿装传动轴，主体壳体为剖分式对称结构，上下两组对称布置的圆柱螺旋压缩弹簧分别卡装在壳体的定位槽内，弹簧两端通过折弯挂钩与壳体、内圈摩擦毂连接，常态下弹簧提供持续的轴向压紧力，推动摩擦副紧密贴合，实现断电状态下的常闭制动；当电磁线圈通电时，产生的电磁吸力克服弹簧弹力，拉动摩擦毂与壳体端盖分离，此时传动轴可随内圈自由转动，完成动力的正常传递。

　　设计过程中优先考虑了安装空间的适配性，整体外径控制在常规伺服电机端盖的安装尺寸范围内，中心通孔的公差带选取过渡配合区间，可直接适配常用直径的输出轴，无需额外加装轴套；壳体侧面预留的径向销孔用于安装定位销，可直接与设备安装板的定位孔配合，限制组件整体的周向转动，安装时仅需通过端面的螺栓孔完成轴向固定，无需复杂的调整工装。摩擦副的接触面采用了平面环形设计，相比锥面摩擦结构加工难度更低，摩擦片磨损后可通过调整垫片补偿磨损量，日常维护时仅需拆开壳体端盖即可更换摩擦片与弹簧，无需将整个组件从设备上完全拆除，大幅降低了后期运维的工作量。

　　弹簧的参数选取经过反复校核，弹簧刚度既保证了制动时能提供足够的摩擦力矩，匹配常规负载的制动需求，又避免了刚度过大导致电磁线圈吸合时功耗过高，同时弹簧的安装槽做了圆角过渡处理，避免弹簧在反复压缩、回弹过程中与槽口产生应力集中，延长弹簧的疲劳寿命。线圈的嵌装位置设置在壳体的环形空腔内，空腔内壁做了绝缘处理，线圈引线从壳体侧面的出线孔引出，可直接对接设备的控制电路，出线孔位置设置了橡胶护圈，避免引线长期弯折出现破损。

　　在实际选型应用中，需要根据负载的转动惯量、所需制动扭矩匹配对应弹簧刚度的型号，安装时要保证组件与传动轴的同轴度误差控制在允许范围内，否则会出现摩擦片偏磨、制动扭矩不足、运行异响等问题；该结构相比外露式的制动抱闸，整体为半封闭结构，可阻挡大部分车间内的粉尘、碎屑进入摩擦副区域，适合在多粉尘的轻工加工车间环境下使用，同时整体轴向尺寸紧凑，不会过多占用传动链的轴向安装空间，对于安装空间受限的小型自动化设备尤为适用。结构建模过程中对所有配合面做了公差标注，弹簧的螺旋线参数完全符合实际加工的工艺要求，壳体的铸造圆角、拔模斜度均按照压铸工艺的规范设置，可直接用于后续的工程图输出与零部件加工。
