机加工装夹用带锁紧结构V型定位块

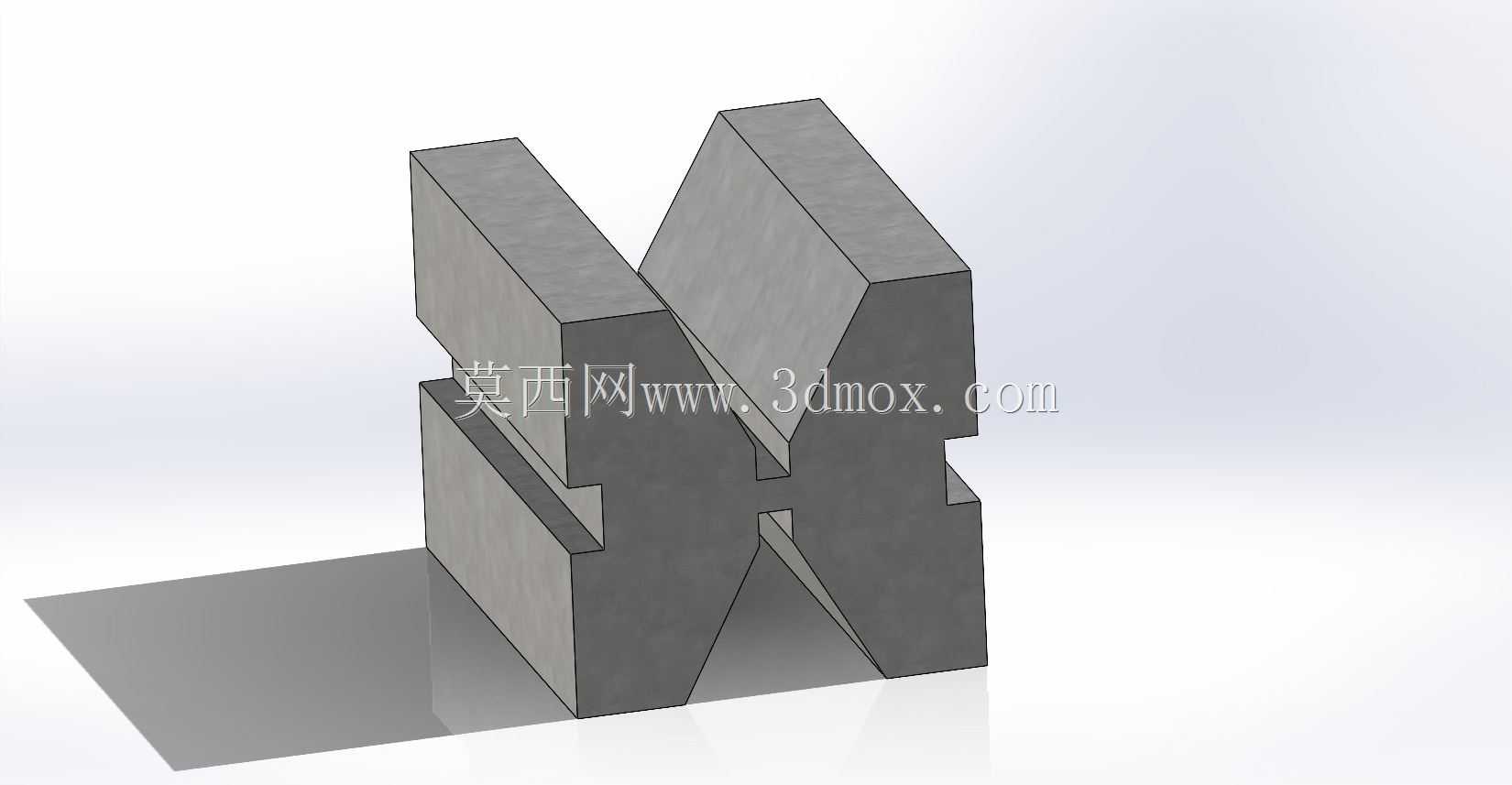

　　在精密机械加工、零部件形位公差检测以及产品装配工位上，轴类、棱柱类工件的定位装夹一直是影响工序精度的核心环节，这款带夹紧功能的V型块，正是针对这类圆柱、棱柱类工件的装夹痛点设计的定位夹紧一体化工装元件。从结构设计逻辑来看，顶面开设的V形定位槽是核心定位基准，槽型角度采用行业通用的90度开口设计，能够适配不同直径的圆柱类工件外圆面，依靠V型槽的两个斜面实现工件的自动对中，避免人工找正带来的同轴度、垂直度误差，这一设计也让工件在放置时无需反复调整位置，就能保证轴线与工装基准面的平行度要求，适配外圆磨削、轴件键槽铣削、圆柱件径向孔加工等多道工序的定位需求。

　　区别于普通固定式V型块仅具备定位功能的局限，这款V型块集成了侧面夹紧槽结构，夹紧槽的开设位置经过受力校核，位于V型槽定位面的侧下方，当工件放置到位后，可通过配套的压紧螺栓、压板组件嵌入夹紧槽内，从侧面对工件施加均匀的夹紧力，既不会像顶部压紧结构那样遮挡工件的加工面，也能避免夹紧力作用点偏离定位支撑面导致的工件翘起变形，夹紧力的传递路径直接作用在工件与V型槽的接触面上，装夹刚性充足，即便在铣削、磨削这类有较大切削力的加工场景下，也能保证工件不会发生位移、转动。

　　从安装边界来看，这款V型块的底部为平整的安装基准面，可直接适配机床工作台、检验平台的T型槽安装结构，也可配合等高块、方箱调整装夹高度，整体外形采用对称式结构设计，两个V型定位单元呈对称排布，既可以单独使用其中一个V型槽装夹短轴类工件，也可以两个V型槽配合使用，装夹长轴类、多棱柱类工件，保证长工件装夹时的直线度，避免悬臂装夹带来的振刀问题。在计量检测场景中，这款V型块也可作为偏摆仪的替代定位工装，将工件架在V型槽上后，配合百分表即可检测工件的径向圆跳动、端面圆跳动参数，夹紧结构可避免检测过程中工件发生轴向窜动，保证检测数据的准确性；在装配场景中，针对轴类零件与轴承、齿轮的压装工序，V型块的夹紧结构可固定轴件位置，避免压装过程中轴件歪斜导致的配合面损伤。

　　设计过程中对V型槽的开口深度、夹紧槽的宽度与深度都做了适配性优化，V型槽的深度既保证小直径工件放置时不会掉出槽体，也不会因槽深过大影响大直径工件的定位接触面积，夹紧槽的槽宽适配通用规格的T型螺栓、压紧螺钉，无需定制专用紧固件即可完成安装固定，块体的棱边都做了倒角处理，避免安装使用过程中划伤操作人员或工件表面，整体结构没有多余的复杂设计，所有结构特征都服务于定位、夹紧两个核心功能，加工工艺性好，可通过普通铣削、磨削工序完成块体加工，后期维护也十分简便，长期使用后若V型定位面出现磨损，只需重新磨削定位面即可恢复精度，无需整体更换工装，能够有效降低生产现场的工装成本。
