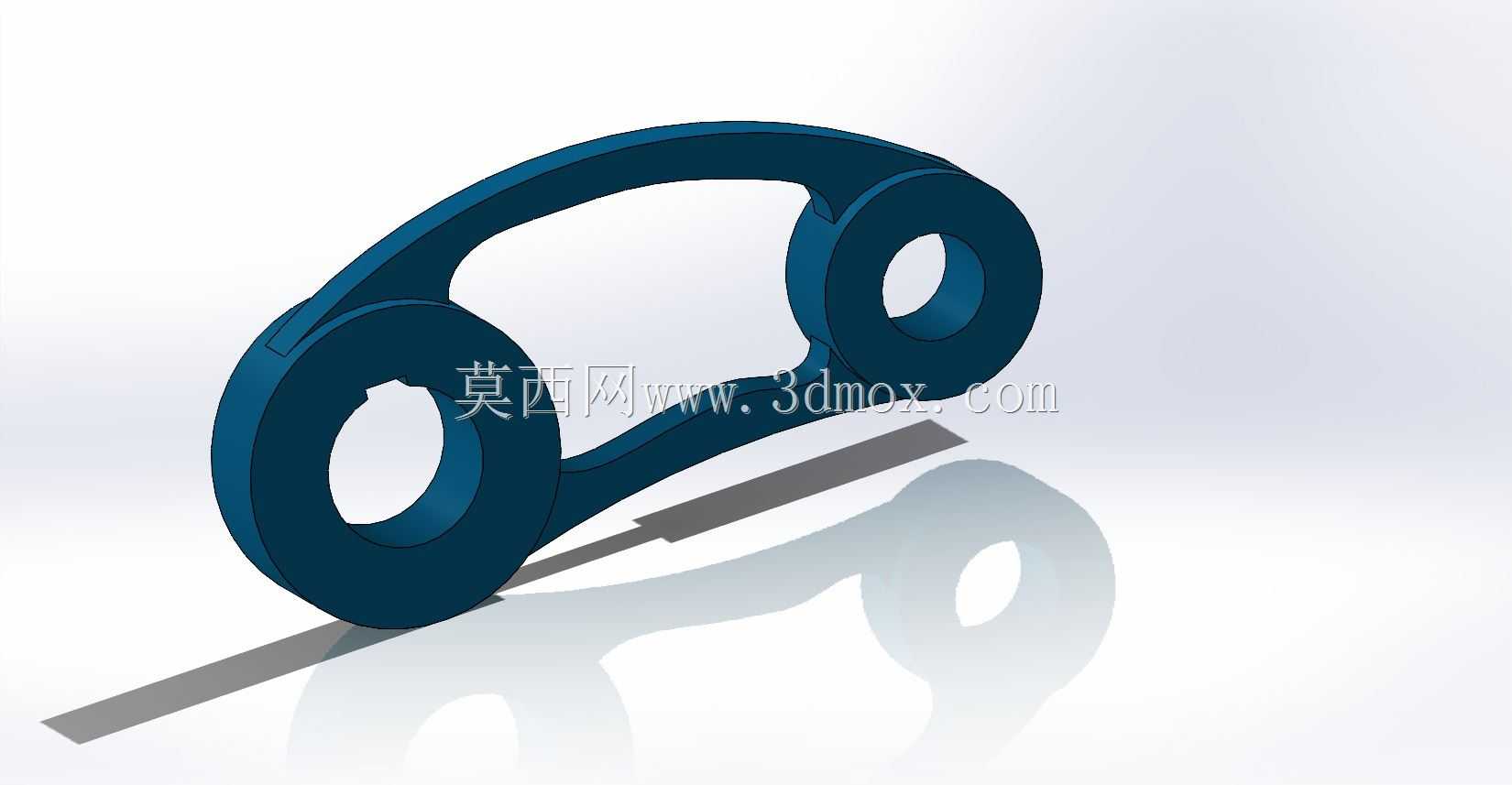

双环连接式机械支撑连杆结构

　　在轻工自动化输送线、小型包装设备的工位调整机构里，这类双环连接的支撑连杆是很常见的传力构件，很多刚入行的结构设计师容易把它当成简单的钣金折弯件处理，实际建模和选型时要考虑的边界条件不少。先看实际安装场景，这类构件通常一端套在固定工位的铰接销轴上，另一端连接执行端的摆臂，比如贴标机的压头摆动支架、小型输送机的张紧调节摆杆，都会用到类似结构，它不需要承担大吨位的冲击载荷，但要保证长期往复摆动下的形位公差稳定，避免铰接处出现卡滞、旷量。从结构本身来看，两侧的大圆孔是核心的安装基准，孔的内径公差要匹配配套的铜套或者滚动轴承，通常选H7的基孔制公差，孔端面要预留轴用挡圈的安装槽位，防止销轴工作时轴向窜动。

　　连接两个圆环的支撑段做了弧形过渡加直段补强的设计，不是单纯的弯条，弧形段是为了避让机构运动路径上的其他零部件，比如摆臂转动时不会磕碰到旁边的传感器走线或者气动管路，直段部分则是提升整体的抗扭刚度，避免两个铰接孔在受侧向力时出现相对错位。很多新手建模时会直接把连接段和圆环做等厚处理，实际生产中如果是采用型材切割或者铣削加工，连接段的壁厚要比圆环的外圈厚度薄1-2mm，既可以减轻整体重量，也能减少不必要的材料浪费，毕竟这类零件在单台设备上往往会用到4-6件，批量生产时的材料成本控制很关键。

　　再讲设计时的尺寸边界，两个圆孔的中心距是核心安装尺寸，公差要控制在±0.05mm以内，不然装配时会出现销轴装不进去或者机构运动死点的问题；孔的端面和孔轴线的垂直度要保证在0.02mm以内，不然铰接转动时会出现偏磨，缩短铜套的使用寿命。零件的整体外轮廓要做倒圆角处理，尤其是弧形段和直段的衔接处，圆角半径不能小于3mm，避免应力集中，毕竟设备长期运行时这个位置是应力交变的集中区，圆角过小很容易出现疲劳裂纹。如果是用在食品包装类的设备上，零件表面还要做抛光或者阳极氧化处理，这时候建模时就要预留0.1-0.15mm的表面处理余量，避免处理后孔的内径变小，导致轴承或者铜套压装不到位。

　　另外要注意，这类连杆的安装方向是有区分的，弧形段的朝向要根据机构的运动轨迹来定，建模时可以在非安装面做一个很小的定位凸点，方便车间装配时快速识别方向，减少装反的概率。很多人设计这类零件时会忽略运动包络的校验，其实在三维装配环境里要做全程的运动干涉检查，尤其是当摆角超过45度时，要确认连杆的弧形段不会和设备的机架钣金、气动接头等部件发生刮擦，必要时可以调整弧形段的曲率半径，在保证刚度的前提下留出足够的安全间隙。从受力角度分析，这类连杆主要承受的是沿两孔中心连线方向的拉压力，以及小部分的侧向弯矩，所以材质通常选6061铝合金或者Q235钢就足够，不需要用高强度合金钢，除非是用在高速往复运动的机构上，才需要考虑选用45号钢做调质处理。如果是采用3D打印做样件验证，要注意打印方向的选择，尽量让两个孔的轴线垂直于打印平台，这样孔的圆度更好，不需要后续太多的后处理就能直接装到样机上做测试。
