90度直角连接法兰弯管结构设计

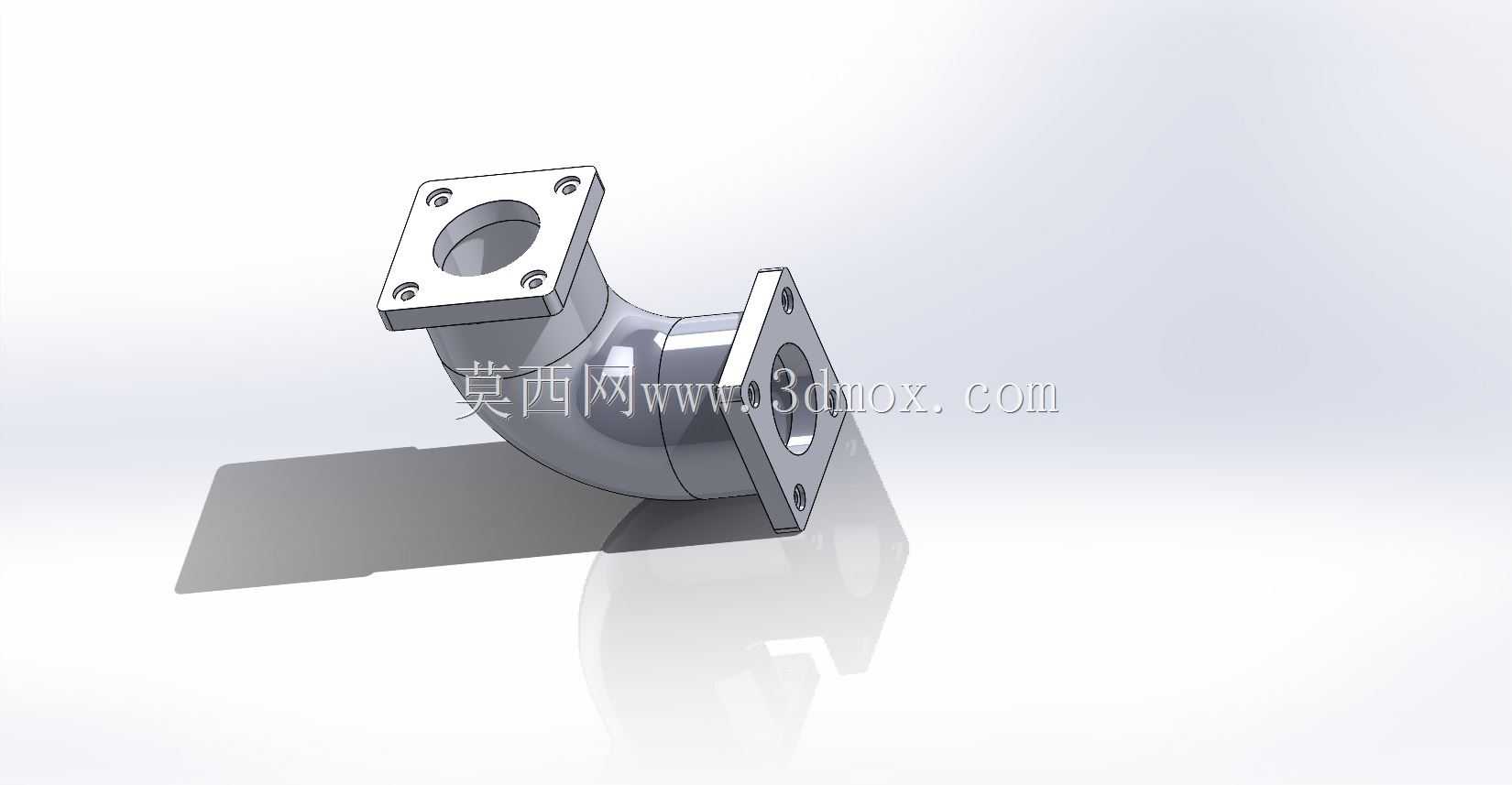

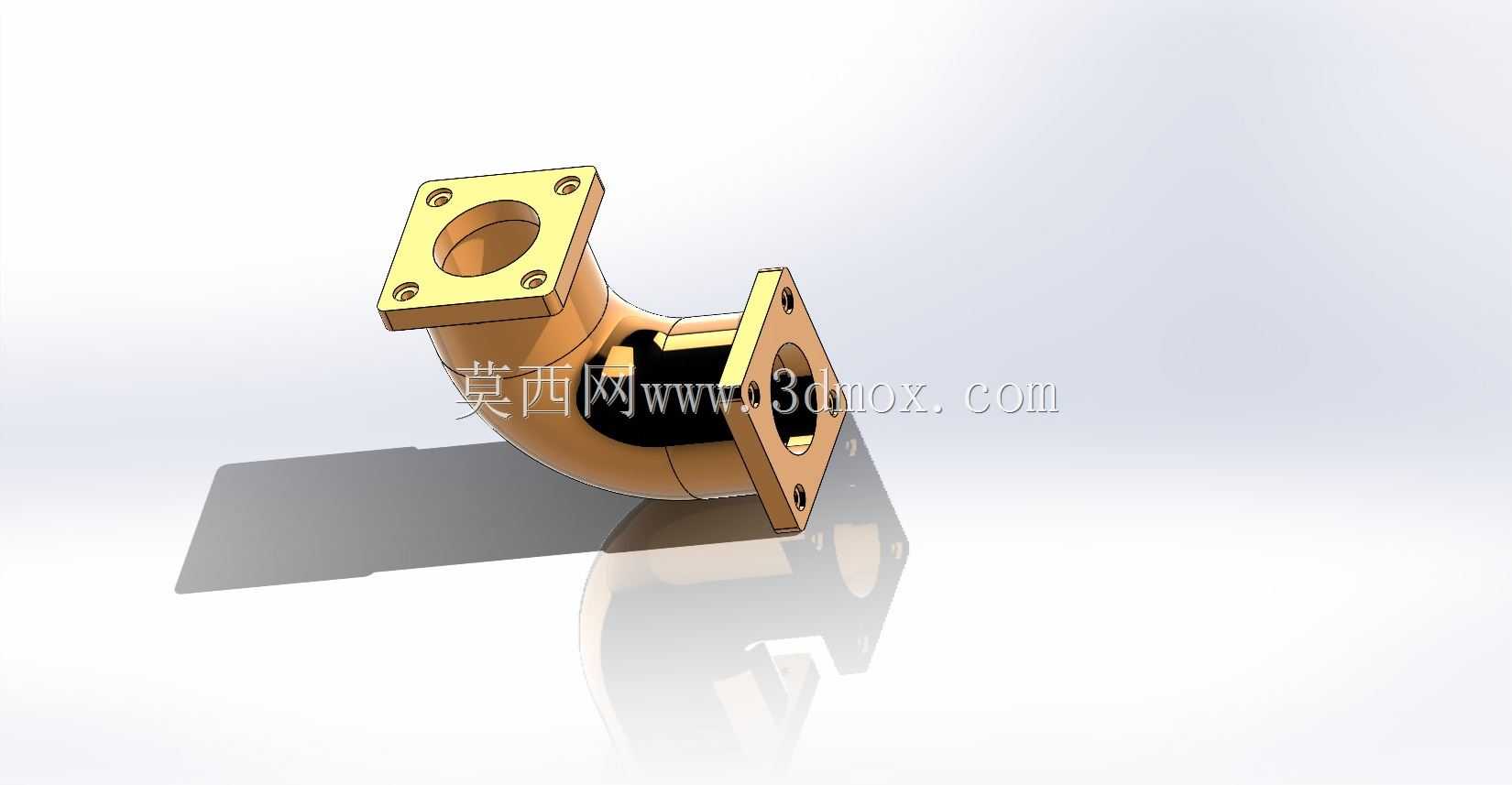

　　在工业流体输送系统的管路布设场景中，经常会遇到管路需要直角转向的布设需求，这类场景下如果采用多段直管加接头拼接的方式，不仅会增加管路的泄漏风险点，还会增大管路内部的流体阻力，造成不必要的压力损失，而一体化成型的90度法兰弯管，正是针对这类应用场景开发的专用管路连接件。这款弯管两端采用标准方形法兰连接结构，法兰面预留了四个对称分布的螺栓安装孔，安装时可直接与对应规格的管路法兰、设备端口法兰进行对接，通过螺栓锁紧即可完成固定，无需额外加工转接结构，能够大幅缩短现场管路的安装施工周期。

　　从结构设计层面来看，这款弯管的转弯段采用了大曲率平滑过渡的流道设计，区别于直角硬转弯的管路结构，平滑的曲率内壁能够让流体在转向过程中保持相对稳定的流态，减少湍流、涡旋的产生，一方面可以降低流体输送过程中的压力损耗，提升整个管路系统的输送效率，另一方面也能减少流体中杂质颗粒在转弯处的沉积，降低管路堵塞的风险，同时也能减弱流体转向时对管壁的冲刷，延长弯管的实际使用寿命。

　　在建模设计过程中，整个弯管采用参数化的建模逻辑，管壁厚度、法兰尺寸、螺栓孔间距、转弯曲率半径这些核心参数都设置了可调整的参数接口，设计人员可以根据不同的管路压力等级、输送介质特性、现场安装空间要求，快速调整对应参数生成适配的模型，不需要从零开始重新绘制结构，能够有效提升管路系统的设计效率。从安装边界来看，两端法兰的端面保持严格的垂直公差，能够保证安装后两端对接的管路保持精准的90度垂直走向，不会出现安装错位导致的管路应力集中问题；法兰的密封面采用平面密封结构，可适配橡胶垫片、金属缠绕垫片等多种常用密封件，满足不同压力、不同温度工况下的密封要求，避免管路运行过程中出现介质泄漏的问题。

　　这款弯管的适用场景覆盖了常规工业给排水、低压气体输送、轻度腐蚀性化工流体输送等多个领域，既可以用于生产车间的固定管路布设，也可以用于移动式流体设备的管路连接，在3D打印快速制作样件验证、小批量机加工生产、铸造批量生产等不同制造场景下，这个模型的结构都能满足生产工艺的要求，不需要做过多的结构调整。在实际选型使用时，设计人员可以根据对接管路的通径匹配对应的法兰规格，根据输送介质的腐蚀性选择对应的制作材料，模型的参数化结构可以快速适配不同的通径、压力等级需求，不需要重复进行结构设计。弯管的外部结构没有多余的凸起结构，安装后不会与周边的其他管路、设备结构产生干涉，能够有效利用安装空间，在空间紧凑的设备内部管路布设场景中，这种一体化的法兰弯管相比拼接式的转向结构，占用的安装空间更小，更适合紧凑型设备的管路设计。
