涡轮机螺钉组件斜齿锥齿轮结构

　　在中小功率涡轮机、高速传动模组的动力传递链路中，斜齿锥齿轮承担着相交轴间的扭矩换向与转速匹配功能，这类带集成安装轴段的斜齿锥齿轮结构，常应用在需要紧凑布局的动力输出端，替代传统分体式齿轮与轴的装配结构，减少装配累积误差带来的传动精度损失。从实际工况适配来看，这类结构的齿部采用斜齿锥齿构型，相比直齿锥齿轮，啮合过程中齿面接触是逐步进入再逐步退出的，重合度更高，传动过程中的冲击载荷更小，运行噪音更低，适合转速在每分钟数千转的中高速传动场景，常见于小型涡轮动力模组、精密传动附件、小型航空模型动力系统的动力换向环节。

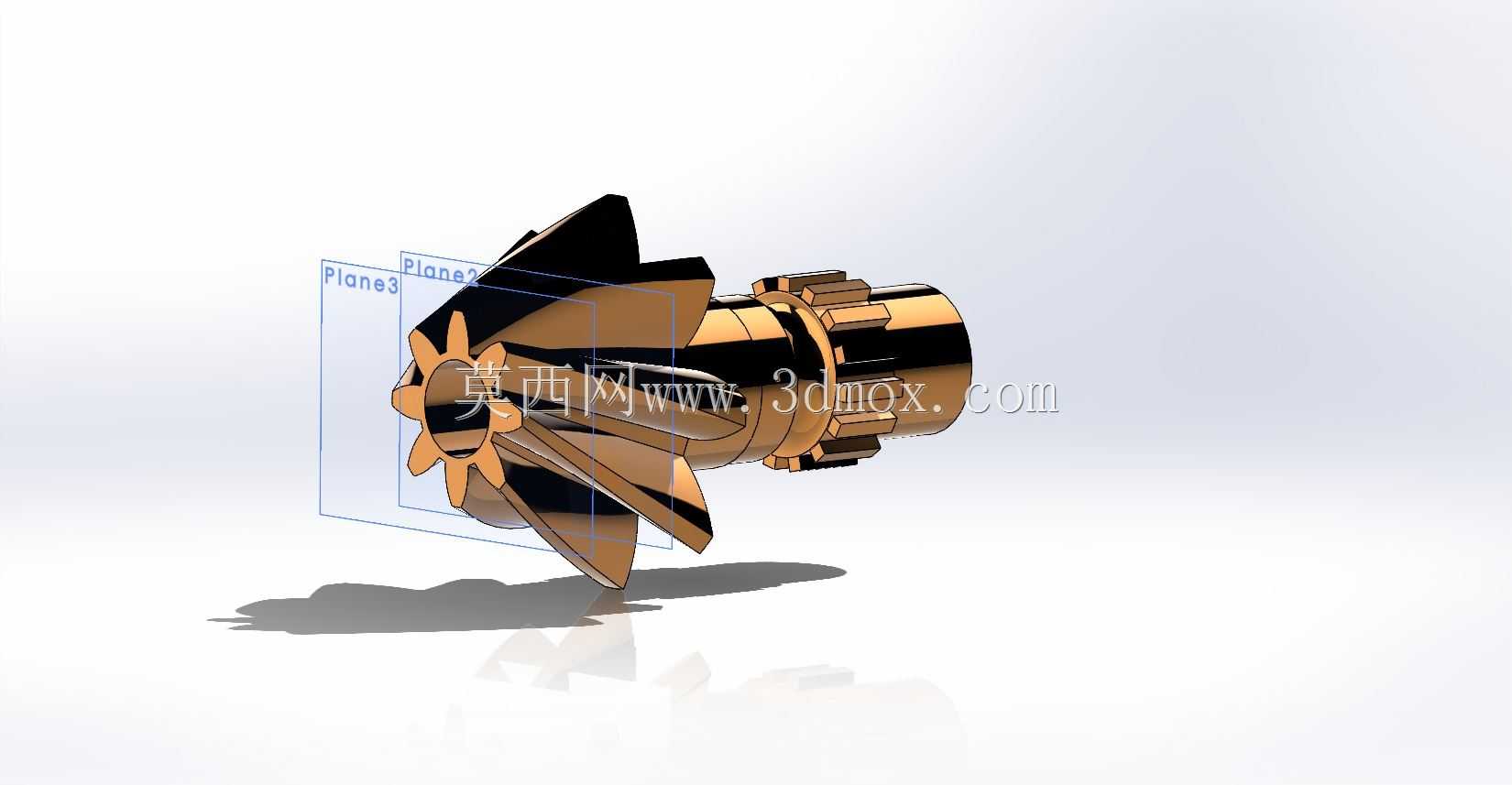

　　设计过程中，首先要明确相交轴的交角参数，常规应用场景下多采用90度轴交角，齿部的螺旋角需要匹配配对齿轮的参数，保证啮合时齿面接触斑点处于齿面中部区域，避免偏载导致的齿面早期磨损。模型中预留的多个参考平面，是建模过程中用于齿廓曲线放样、齿向螺旋线引导的基准，实际加工环节也可对应作为工装定位的基准参考，保证齿形加工的位置精度。齿轮尾部的花键结构与轴段台阶，是用于与动力输出端、轴承位配合的安装边界，轴段的直径公差需要匹配对应规格的滚动轴承内孔公差，花键的齿形公差需要满足传动扭矩下的配合间隙要求，避免运行过程中出现花键磨损、窜动的问题。

　　齿部的抬升叶片结构与挤压段结构，是这类集成式齿轮的特殊设计点，在涡轮机组件应用中，齿轮随轴高速旋转时，抬升结构可带动周边气流形成定向流动，对齿面啮合区域起到辅助散热的作用，同时挤压段可与周边密封结构配合，形成简易的迷宫密封效果，减少润滑脂的泄漏。建模过程中，齿形的构建采用参数化放样的方式，先绘制分锥面上的渐开线齿廓，再沿螺旋引导线扫描生成单个齿形，通过圆周阵列得到完整齿圈，之后与轴段、花键、尾部连接结构做布尔合并，过程中需要对齿根位置做圆角过渡处理，降低齿根应力集中系数，提升齿轮的抗弯曲疲劳强度。

　　安装边界方面，轴段的轴向定位台阶高度需要匹配轴承内圈的定位尺寸，保证轴承安装后不会出现轴向窜动，齿轮前端的锥面结构需要与配对齿轮的安装距匹配，保证两齿轮的节锥顶点重合，避免出现啮合间隙过大或齿面干涉的问题。实际选型应用时，需要根据传递的额定扭矩核算齿面接触强度与齿根弯曲强度，匹配对应的热处理工艺，常规工况下可采用渗碳淬火处理提升齿面硬度，高速轻载场景下也可采用氮化处理减少热处理变形。这类集成式结构相比分体式齿轮轴，减少了齿轮与轴的键连接环节，可承受更大的冲击载荷，同时缩短了整个传动组件的轴向尺寸，适合安装空间受限的紧凑动力模组设计。
