矩形空心结构发声口哨三维数模

　　日常接触的气动发声类小构件里，口哨的结构逻辑其实藏着很典型的流体振动设计思路，这次拆解的这款矩形空心带圆形连接端的口哨结构，完全是按照可量产、可装配的工程化思路完成的建模，不是只做外观的概念模型。先从实际应用场景说，这类结构不只是做日常使用的普通口哨，在工业设备的气动报警点位、小型游乐设施的触发式发声组件、甚至是部分气动管路的气流检测哨位上，都能用到同原理的结构——当管路内气流流速达到阈值时，气流通过气道冲击腔体产生固定频率的声响，不需要额外供电就能完成状态提示，在防爆、无外接电源的工况下实用性很强。

　　从设计思路上看，主体采用矩形空心腔体的布局，首先是考虑到安装适配性，矩形截面在平面安装时不需要额外做防转结构，直接贴合安装面就能完成固定，相比全圆柱形的口哨结构，省去了定位销或者扁位加工的工序，批量装配时效率能提升不少。末端的圆形连接段是做了等径的通孔设计，这个位置是预留的快插接口位，可以直接对接标准规格的气动软管，不需要额外做转接头，安装边界上圆形段的外径和矩形腔体的宽度做了等宽处理，整个构件的最大外轮廓没有突出的棱角，在狭小的安装空间里不会和周边的线束、管路产生干涉，整体的轴向长度控制得比较紧凑，就算是在密集排布的气动阀岛旁边安装，也不会占用过多的安装空间。

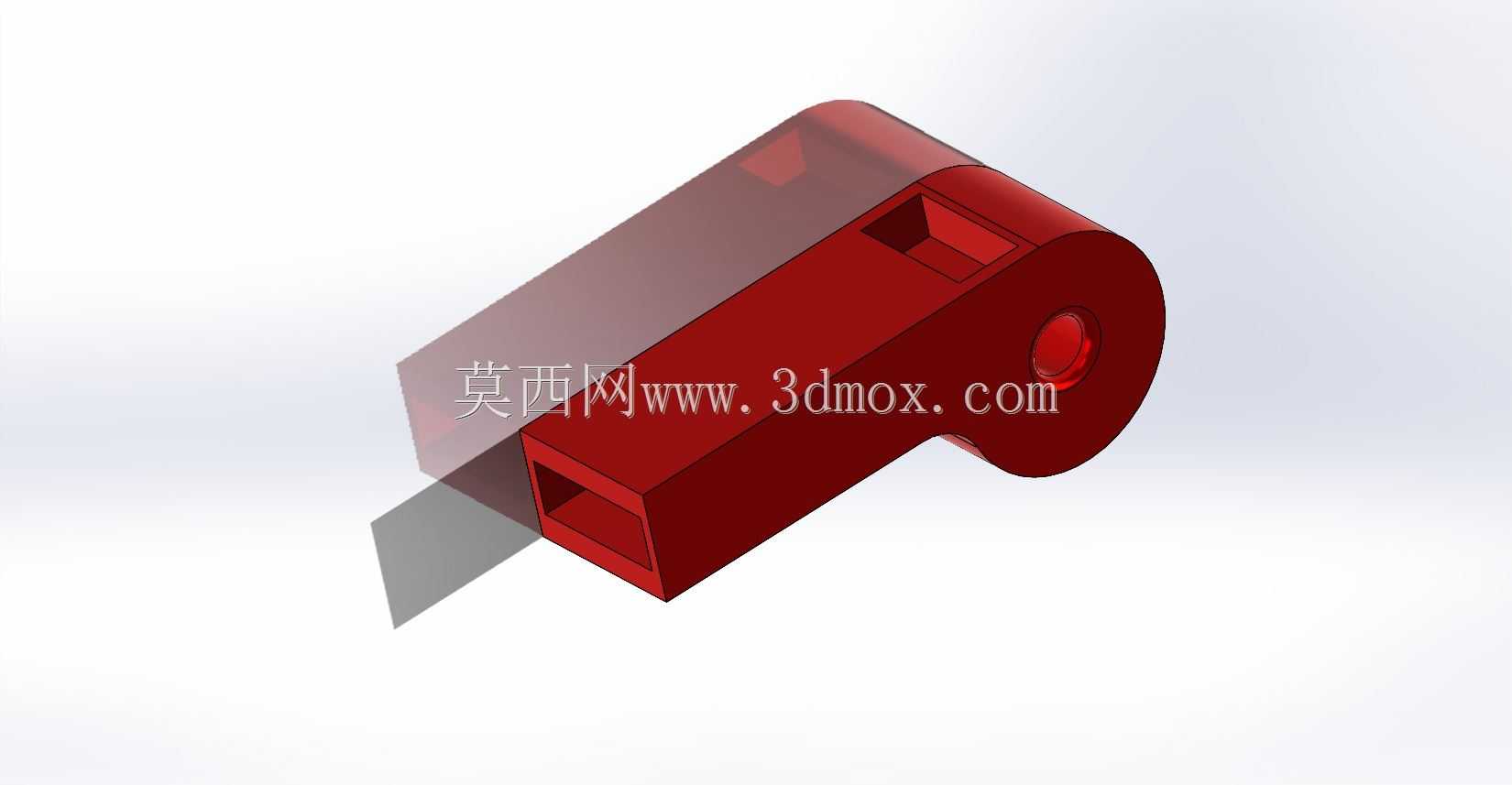

　　功能特性上，模型特意做了半透明的覆盖层来展示内部结构，内部的气道不是等径直通的，在靠近发声腔体的位置做了窄缝式的节流设计，气流从连接端进入后，先经过节流段提升流速，再以特定角度冲击腔体的斜壁，产生稳定的涡流振动从而发出声响，腔体的容积是经过反复调整的，对应常用的气动工作压力区间，能产生辨识度足够的音频，不会因为气流压力小幅波动就出现失声或者频率突变的情况。另外矩形腔体的侧壁厚度做了均匀化处理，最小壁厚满足常规注塑或者3D打印的工艺要求，不会出现壁厚差过大导致的成型缩痕，要是采用金属机加工的方式制作，均匀的壁厚也能减少加工时的振刀问题，加工良率更有保障。

　　很多人做这类小构件的建模时容易忽略安装边界的细节，这个模型里矩形段的端面是做了微小的倒角处理，不仅是为了去除锐边防止安装时划伤操作人员，更重要的是当需要把这个哨体嵌入到设备的外壳安装孔里时，倒角能起到导向作用，压装的时候不需要严格对准就能顺利装入，压装到位后矩形的外壁和安装孔的内壁贴合，不会在使用过程中因为气流振动产生松动。内部的气道转角处全部做了圆角过渡，没有直角死区，一方面能减少气流通过时的阻力，让发声更顺畅，另一方面如果是采用注塑工艺生产，圆角过渡的位置能避免应力集中，提升构件的抗冲击性能，就算是不小心掉落到地面也不容易出现开裂的问题。

　　从结构验证的角度说，这个数模把所有的内部特征都做了完整的建模，不是只有外部的壳体，导入到仿真软件里可以直接做流场分析，模拟不同气压、不同流速下的气流走向和发声频率，不需要再额外补画内部的流体域，对于做气动报警装置设计的工程师来说，可以直接在这个基础结构上调整腔体容积、气道宽度，快速衍生出不同发声频率的型号，不用从零开始搭建基础结构，能节省不少前期建模的时间。另外圆形连接端的尺寸是按照通用气动快插接头的标准做的，和市面上常见的4mm、6mm规格软管的快插接口尺寸完全匹配，不需要二次修改尺寸就能直接对接现有气路，做实物测试的时候可以直接装到现有设备上验证效果，不用单独做定制的转接头。

　　可能有人觉得口哨是很简单的小零件，不需要做这么细致的建模，但实际在工业场景里用的气动发声哨，对可靠性的要求并不低，要是结构设计不合理，很容易出现气道被灰尘堵塞、低温下腔体共振异常、安装后松动脱落的问题。这个模型在设计的时候就考虑到了这些实际使用中的问题，比如气道的最小缝隙尺寸控制在不会轻易被常规工况下的灰尘堵塞的宽度，腔体的固有频率避开了设备本身的振动频率区间，不会因为设备运行的振动导致误发声，外轮廓的所有棱边都做了钝化处理，在有人员接触的场景下使用也不会造成划伤。整体结构没有多余的复杂特征，不管是开模注塑还是用棒料机加工，都能以比较低的成本批量生产，完全符合工业零部件的设计逻辑，不是只追求外观好看的展示模型。
