PCB板载双接线位电源连接器结构设计

　　在工业控制板卡、小功率电源模块、消费类电子主板的布线设计中，板载接线端子的选型直接决定了生产装配效率与后期运维的可靠性，本次呈现的双位直插式电源连接器，正是针对小电流PCB板载电源接线场景开发的结构件。从实际应用场景来看，这类连接器主要承担板上电源回路的外部导线接入功能，常见于低压直流供电的工控传感板、小型开关电源副边输出端、智能家居控制板的外接电源接线位，替代传统的焊线工序，让现场接线无需反复烫锡，仅通过端子顶部的压线结构即可完成导线固定，大幅降低批量生产时的人工焊接成本，也减少虚焊、脱焊带来的售后故障。

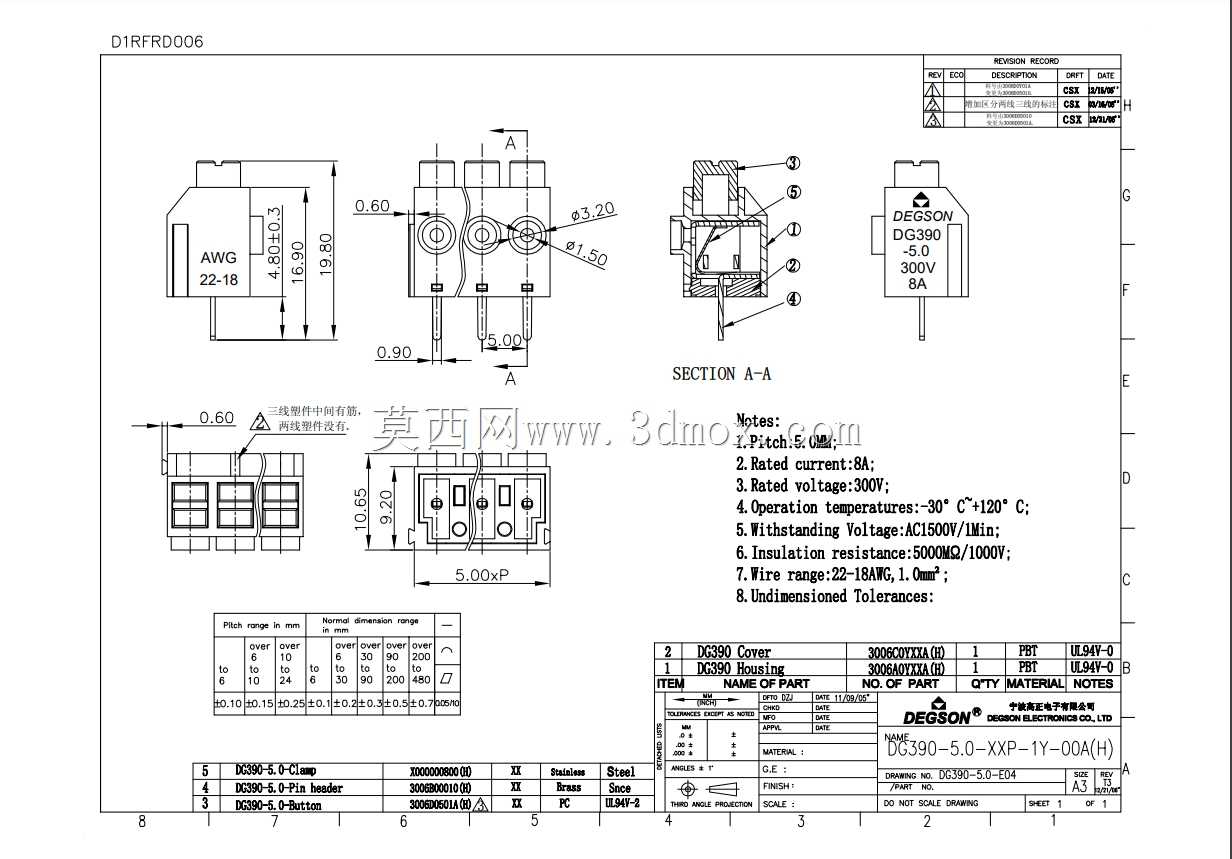

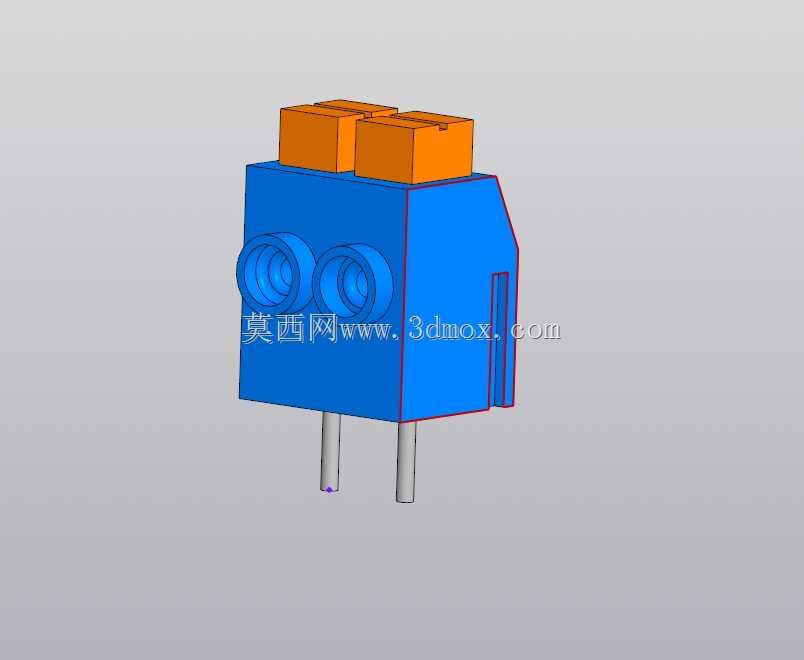

　　从功能特性上看，该连接器采用双接线位独立布局，每个接线位对应独立的导电回路，相邻回路之间通过绝缘本体的隔筋实现电气隔离，避免相邻接线端因毛刺、导线丝外露引发的短路风险。本体采用蓝色工程绝缘材质，具备常规电子装配场景下的耐温性能，可满足波峰焊、回流焊过程中的短时高温冲击，不会出现壳体融化、变形导致的端子移位问题。顶部的橙色压线块为操作受力部位，采用与本体不同的配色，既可以在装配时快速识别压线操作位，也能通过材质配比优化，兼顾压线时的结构强度与一定的韧性，避免反复压线操作出现断裂。前端的两个圆形孔位为导线插入导向口，孔位内壁做了倒角处理，方便多股软线在剥线后直接插入，不会出现铜丝被孔边刮散的问题，适配常规的0.5-1.5平方毫米多股铜芯导线，满足12A以内的持续载流需求。底部伸出的两根金属插针为PCB焊接固定脚，插针直径与常规PCB板厚适配，插针长度预留了足够的焊锡爬升空间，焊接后可同时实现连接器的机械固定与电气导通，无需额外增加固定结构。

　　设计思路上，这款连接器优先考虑了PCB板上的安装空间优化，整体外形采用方正切角布局，一侧的斜切结构是为了避让板上相邻的高元件，避免在元件布局时出现干涉。两个接线位沿本体长度方向并排布置，将宽度方向的尺寸压缩到最小，适配板上空间紧张的布线场景。插针的中心距严格匹配常规PCB设计的孔位网格标准，可直接调用标准封装库进行板图绘制，无需单独定制封装。本体侧面的凸起筋条为防错位结构，在自动化插件机装配时，可通过筋条与供料轨道的配合实现定向送料，避免插件时出现方向颠倒的问题。压线结构采用直压式设计，无需额外工具即可完成压线操作，也可配合小号一字螺丝刀进行压紧，适配生产线与现场运维两种不同的操作场景。

　　从安装边界来看，该连接器在PCB板上的占用投影为规则矩形，焊接后本体底部与PCB板面预留0.2mm左右的间隙，避免焊接时助焊剂残留堆积在本体与板面之间，也方便清洗工序清除板上残留的焊剂。本体高度方向的尺寸经过控制，不会超出常规板卡元件的高度限制，适配外壳内部的装配空间，不会出现顶壳问题。插针的伸出长度经过校准，穿过PCB后露出的长度控制在1.5-2mm，既保证焊锡能够充分包裹插针形成可靠焊点，也不会因为插针过长导致背面焊点与其他元件或外壳接触引发短路。接线孔的深度匹配常规剥线长度，导线插入后可完全覆盖剥线裸露的铜丝部分，避免铜丝外露引发的安全隐患。在结构强度方面，本体与插针的结合部位做了加强结构，在导线受到侧向拉力时，不会出现插针松动、本体开裂的问题，可承受常规接线操作下的拉扯力，满足工业场景下的可靠性要求。
