MatekM10-L4-3100GPS安装基座结构设计

　　在航模、小型无人机以及便携定位终端的硬件集成环节，定位模块的安装结构直接影响信号接收稳定性与整机装配可靠性，这款Matek M10-L4-3100 GPS的安装结构设计，正是针对小型机载定位场景的适配需求完成的结构方案。从实际应用场景来看，这类定位模块多搭载于穿越机、小型固定翼航模、轻量化巡检无人机上，这类载具普遍存在安装空间局促、飞行过程中振动幅度大、机体局部存在电磁干扰的特点，因此安装结构的设计首先要平衡信号透传、安装牢固度与空间占用三者的关系。

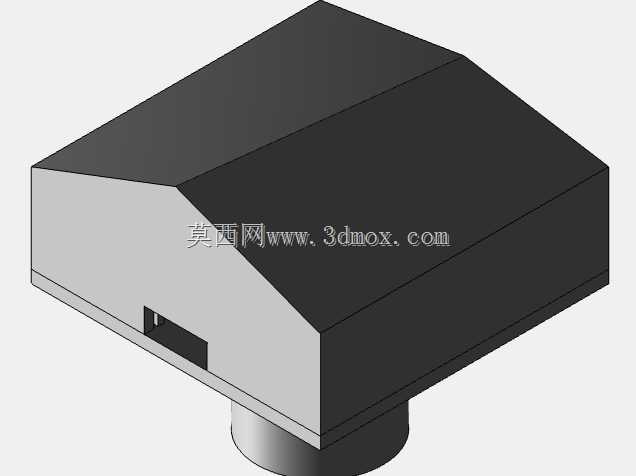

　　从功能特性上看，该安装结构采用上宽下窄的楔型壳体设计，上部的斜切顶面并非单纯的造型处理，而是对应GPS陶瓷天线的信号辐射角度做的倾角优化，能够让天线正面在载具平飞时保持朝向天顶方向，减少机体碳板、金属结构件对卫星信号的遮挡，避免信号失锁。壳体下部的圆柱形凸台是核心的安装定位结构，这个凸台的直径与常见的航模设备安装座孔径匹配，能够直接卡入标准规格的碳板安装孔或者减震座卡槽中，不需要额外做转接件加工，降低装配环节的适配成本。壳体侧面预留的微型开槽是模块的走线出口，开槽的位置做了圆角过渡处理，避免飞行过程中振动导致线材绝缘层被壳体锐边磨破，同时开槽的宽度刚好匹配常用的超细同轴信号线，能够对线材起到一定的限位作用，避免线材晃动拉扯模块引脚。

　　设计思路上，整个结构没有采用多余的加强筋或者冗余固定结构，完全围绕小型载具的轻量化需求做减法，壳体的壁厚控制在均匀的1.2mm，既能够保证日常装配、飞行过程中的结构强度，不会因为轻微磕碰出现壳体开裂，又能尽可能降低整体重量，减少对载具续航的影响。壳体的分模线设置在楔型结构的最大轮廓处，不管是采用3D打印小批量制作还是开模注塑生产，都能够顺利脱模，不需要做复杂的侧抽芯结构，降低生产加工的难度。安装边界方面，下部圆柱形安装凸台的高度为5mm，能够适配厚度在2mm到4mm之间的安装板材，凸台根部做了0.3mm的倒角，安装时能够顺利导入安装孔，不会因为孔位的微小公差出现卡滞；上部壳体的最大投影尺寸控制在30mm见方以内，不会和载机上的图传天线、电调等其他部件产生安装干涉，斜切面的倾角为15度，对应多数小型航模平飞时的迎角范围，能够保证天线始终处于最佳信号接收角度。

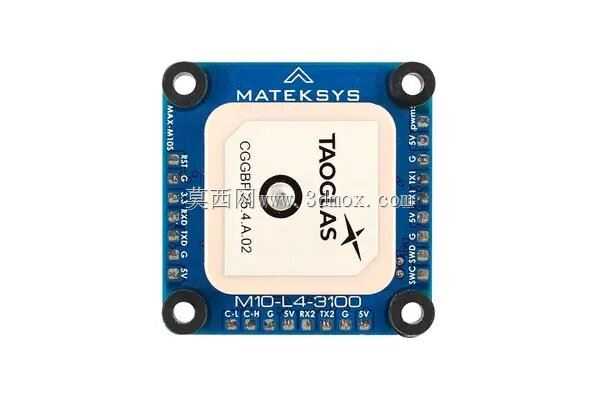

　　从实际装配的角度考量，这个安装结构的内部腔体尺寸刚好匹配M10系列GPS模块的电路板尺寸，腔体内部预留了0.2mm的间隙，能够容纳一层薄的泡棉缓冲层，飞行过程中产生的高频振动会被泡棉层过滤，避免振动传递到模块电路板上导致定位漂移。壳体的上下盖采用卡扣式连接，不需要打螺丝固定，装配时只需要将焊好线的模块放入腔体，扣合上盖即可完成组装，后期维护拆解也不需要借助工具，能够快速更换模块或者调整线材走向。在电磁兼容的适配设计上，壳体的非金属材质不会对卫星信号产生屏蔽，同时结构设计上让模块安装位置尽可能远离载机的动力电源线，减少动力系统电流产生的电磁干扰对定位精度的影响。针对户外飞行可能遇到的降雨、扬尘场景，壳体合模处做了简易的止口结构，能够阻挡大部分飞溅的水滴和灰尘进入腔体内部，避免模块电路板出现短路或者积灰问题，提升模块在复杂户外环境下的工作可靠性。
