ATX电源连接器母座结构设计

　　在PC电源、工业控制板卡的供电链路设计中，板装电源连接器的选型与结构匹配直接决定了供电稳定性与组装效率，本次呈现的ATX连接器母座，是面向ATX架构主板供电、板载电源转接场景设计的板对板/线对板连接部件。从实际应用场景来看，这类连接器广泛应用于台式计算机主板主供电接口、工业ATX架构工控板电源输入、定制化电源模组输出端，承担多回路直流电源的传输功能，需要同时承载12V主供电回路、多路辅助供电回路的电流传输，同时要保证插拔过程中的接触可靠性，避免长期使用后出现接触电阻升高、引脚虚接发热的问题。

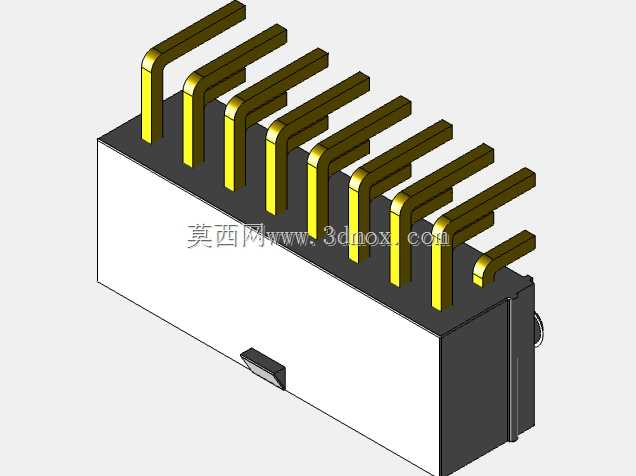

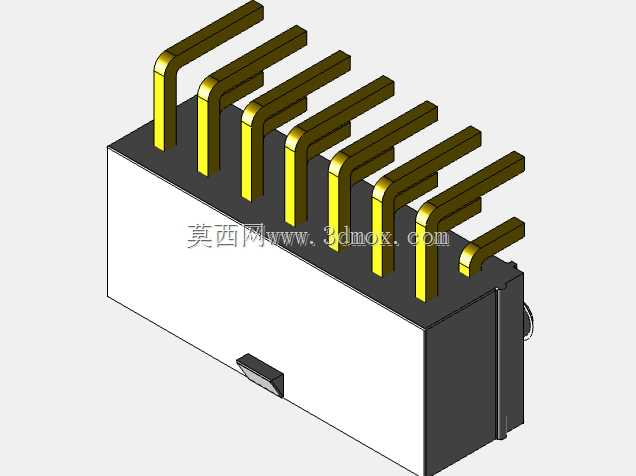

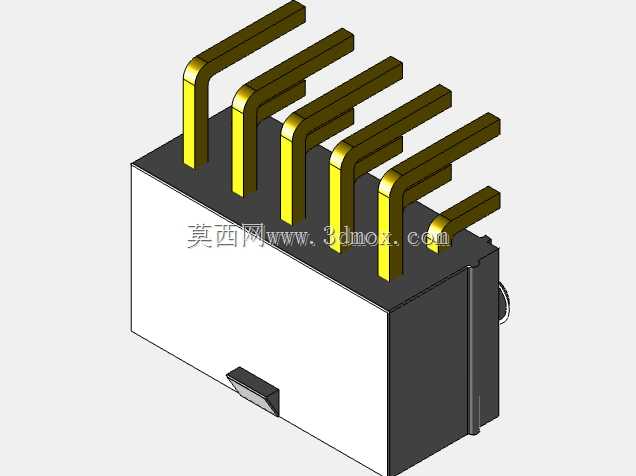

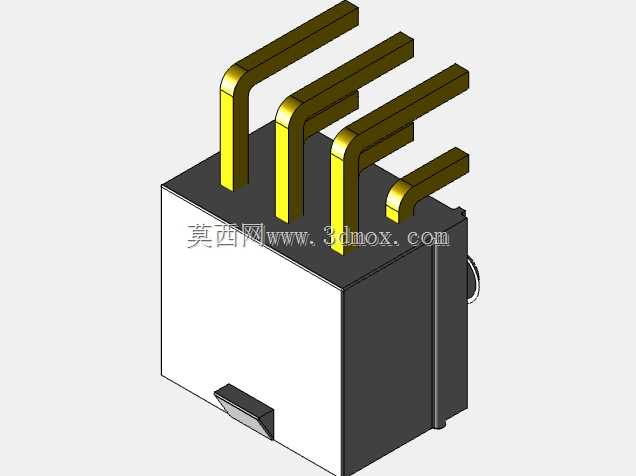

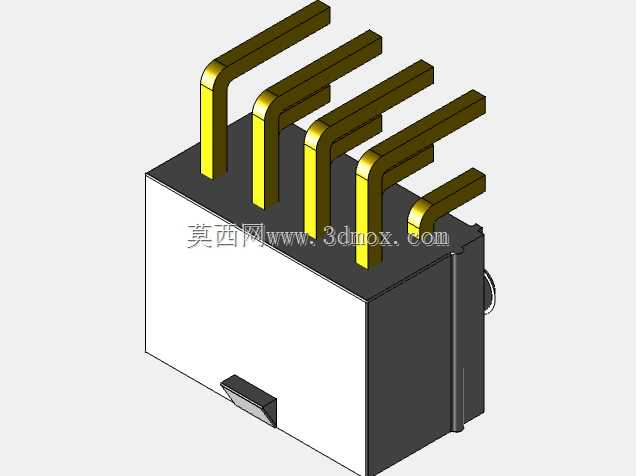

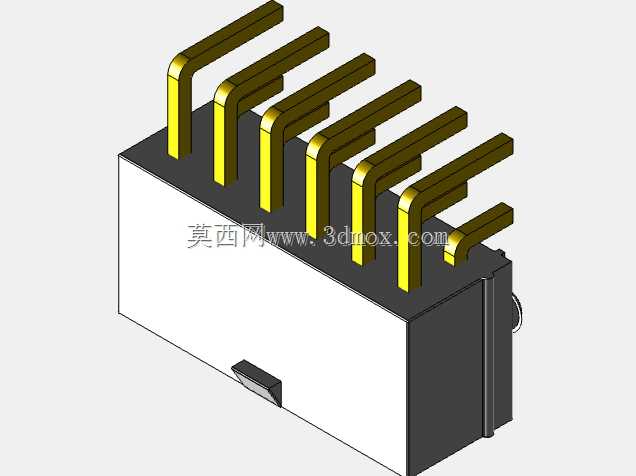

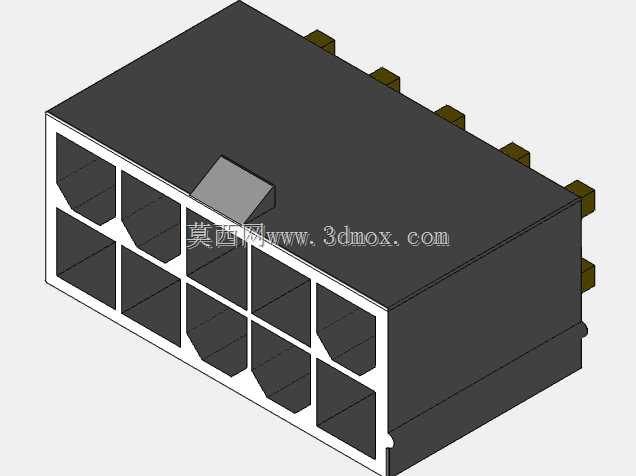

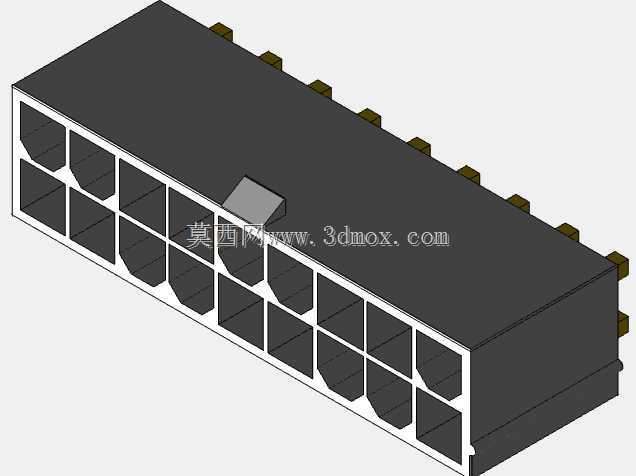

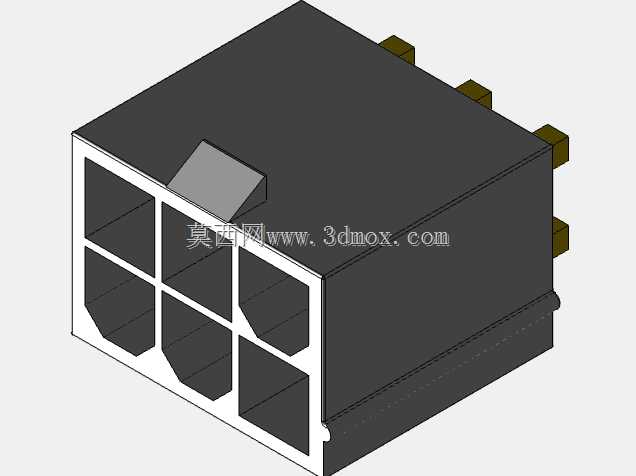

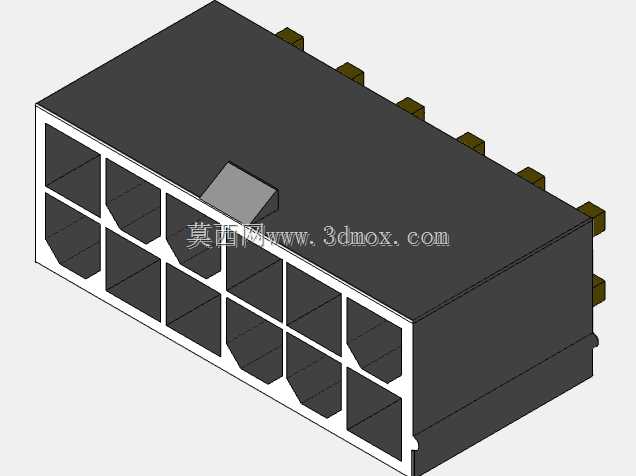

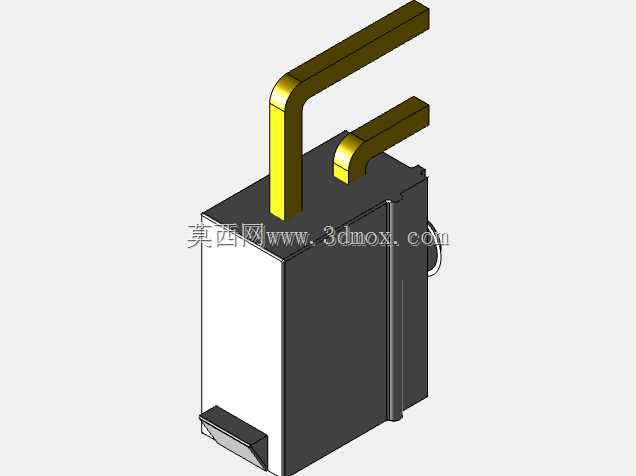

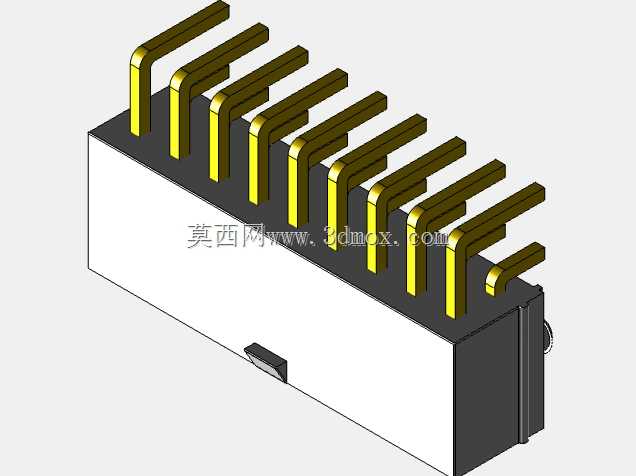

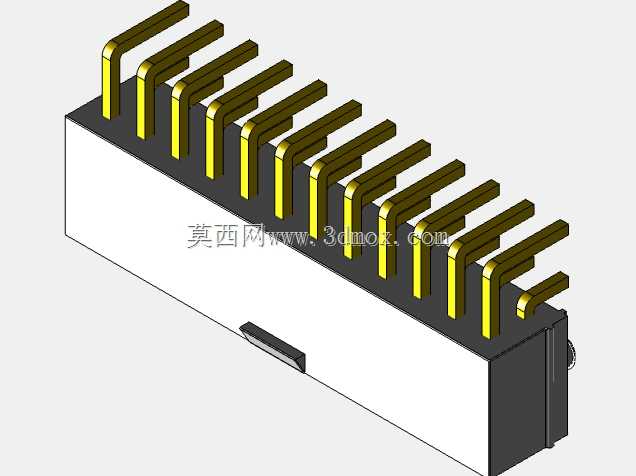

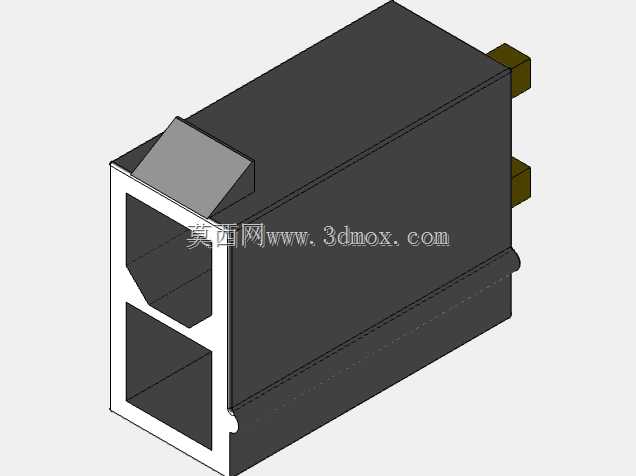

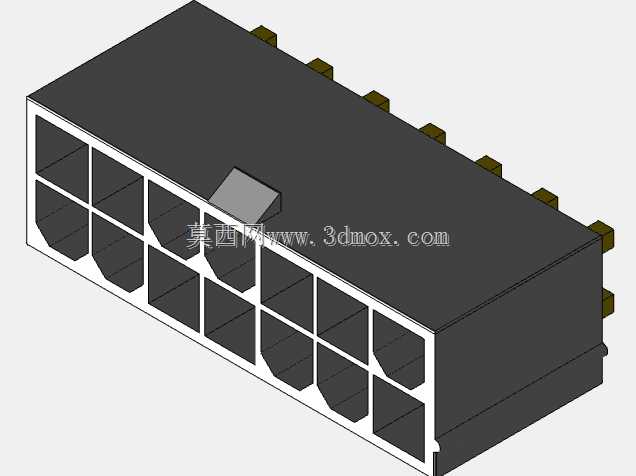

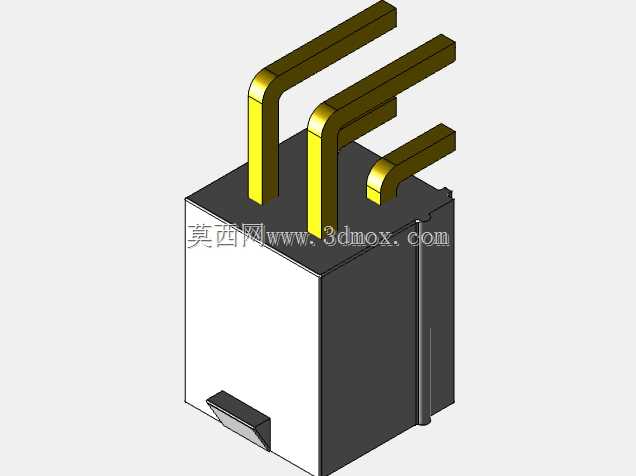

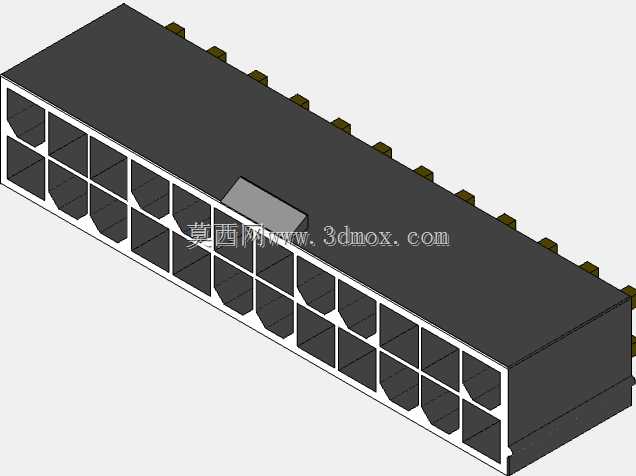

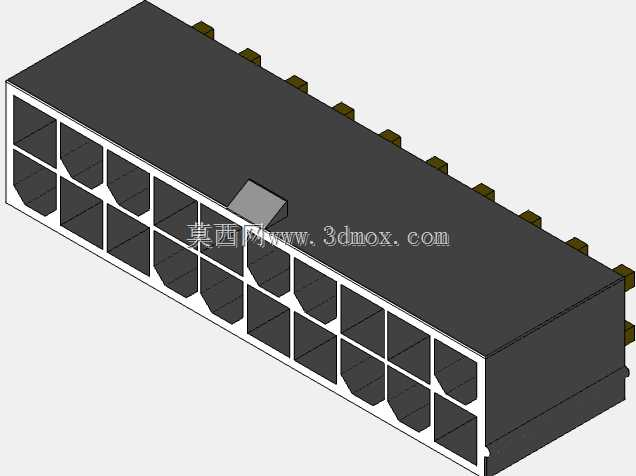

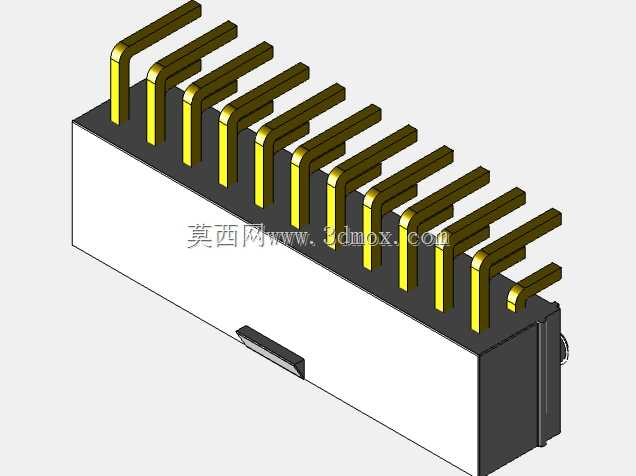

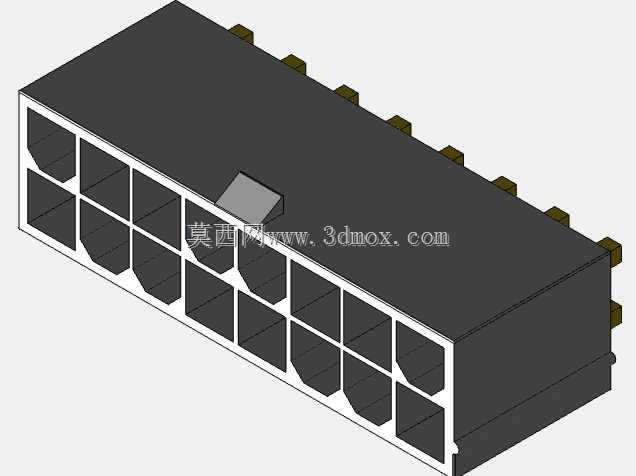

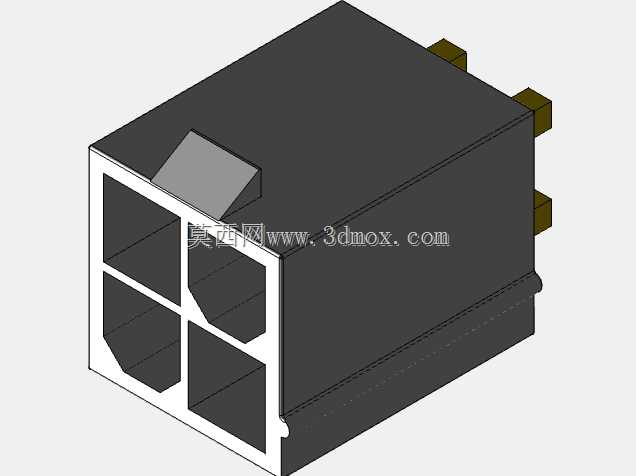

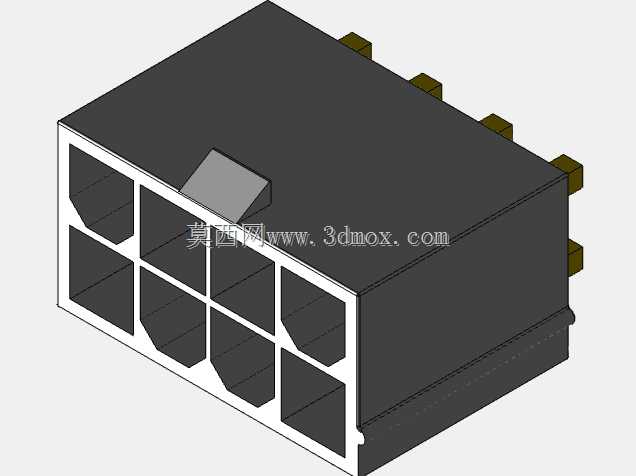

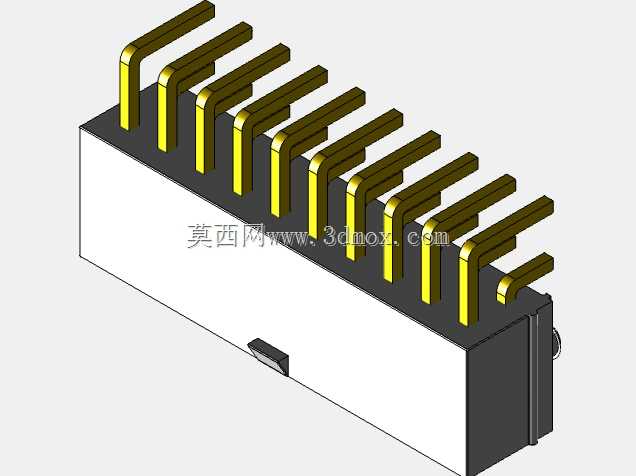

　　从产品功能特性层面拆解，该母座采用多腔室并排接触端子设计，单排排布的端子腔对应不同定义的供电引脚，每个腔室内的接触弹片采用带预紧力的弯折结构，插入公端插针时可形成多点接触，降低接触电阻，同时端子尾部采用直插式焊脚设计，适配波峰焊与手工焊接两种PCB组装工艺，焊脚间距符合标准PCB网格设计规范，可直接匹配常规2.54mm网格的PCB布局，无需额外调整焊盘间距。母座本体采用耐高温绝缘工程塑料注塑成型，可承受波峰焊过程中的260℃高温冲击，不会出现壳体变形、端子移位的问题，同时绝缘材料具备UL94-V0级阻燃特性，在回路出现过流发热时可延缓燃烧蔓延，满足电子设备的安规要求。

　　设计思路上，这款母座优先考虑了防呆与误插防护，壳体上设置的凸起定位块与公端壳体的凹槽完全匹配，反向状态下无法插入，可避免组装过程中插反导致的电源短路、板卡烧毁问题；端子排布上针对大电流的12V供电回路设置了多引脚并联传输，单回路可承载的持续电流满足ATX电源的主供电要求，同时相邻端子之间设置了绝缘隔离筋，可避免焊锡连桥、引脚间爬电距离不足的问题，提升高压差引脚之间的绝缘可靠性。壳体两侧设置了定位柱，插入PCB对应的定位孔后可在焊接前完成预固定，减少焊接过程中的壳体偏移，提升组装良率。

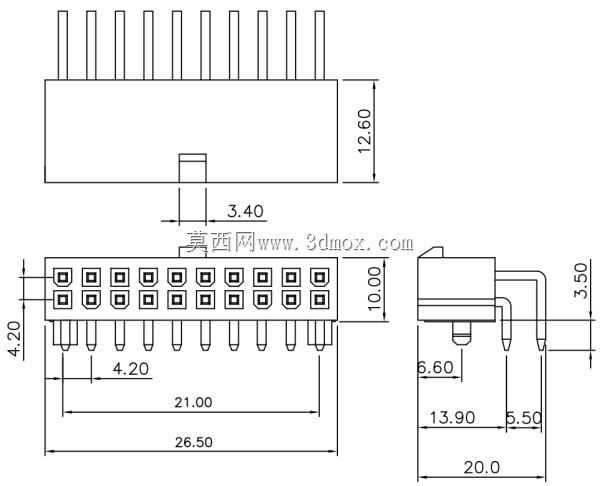

　　从外形尺寸与安装边界来看，该母座为长条形直插结构，整体长度适配标准ATX主供电接口的公端尺寸，宽度方向突出PCB板面的高度控制在常规板卡元件高度限制范围内，不会与周边的电容、散热片等元件产生干涉；焊脚伸出PCB背面的长度符合波峰焊的工艺要求，不会出现焊脚过长导致的背面元件干涉、过短导致的焊接强度不足问题。安装时仅需将定位柱对准PCB定位孔压入，确认所有焊脚落入对应焊盘后即可完成预固定，焊接后壳体与PCB板面贴合紧密，可承受至少50次以上的插拔循环不会出现壳体松动、端子脱落的问题。

　　在实际选型适配过程中，结构工程师需要重点核对母座的端子定义与公端插头的线序匹配性，同时确认PCB上的安装空间预留：母座长度方向两端需要预留至少2mm的操作空间，方便插拔时的手部操作，焊盘设计需要按照端子尺寸做适当放大，提升焊接强度，对于大电流供电回路，对应的PCB走线需要做加宽处理，配合端子的载流能力，避免走线过流发热。这类连接器的接触端子采用镀锡处理，具备良好的抗氧化能力，长期存储或使用后不会出现接触表面氧化导致的导通不良问题，适配工业环境下的长期使用需求，在-20℃到85℃的工作温度范围内均可保持稳定的接触性能，不会因温度变化出现壳体收缩膨胀导致的端子接触压力变化。
