3/4英寸弹簧式安全泄压阀结构设计

　　这款3/4英寸规格的安全泄压阀，主要应用在中小通径的承压流体管路系统中，作为超压保护的核心被动元件存在，常见于小型蒸汽管路、低压气动回路、家用供水增压系统、小型压力容器的配套防护场景，核心作用是在管路内部压力超过设定阈值时，自动开启阀瓣泄放多余介质，待系统压力回落至安全区间后自动复位密封，避免管路、容器因超压出现破裂、泄漏甚至爆管风险。

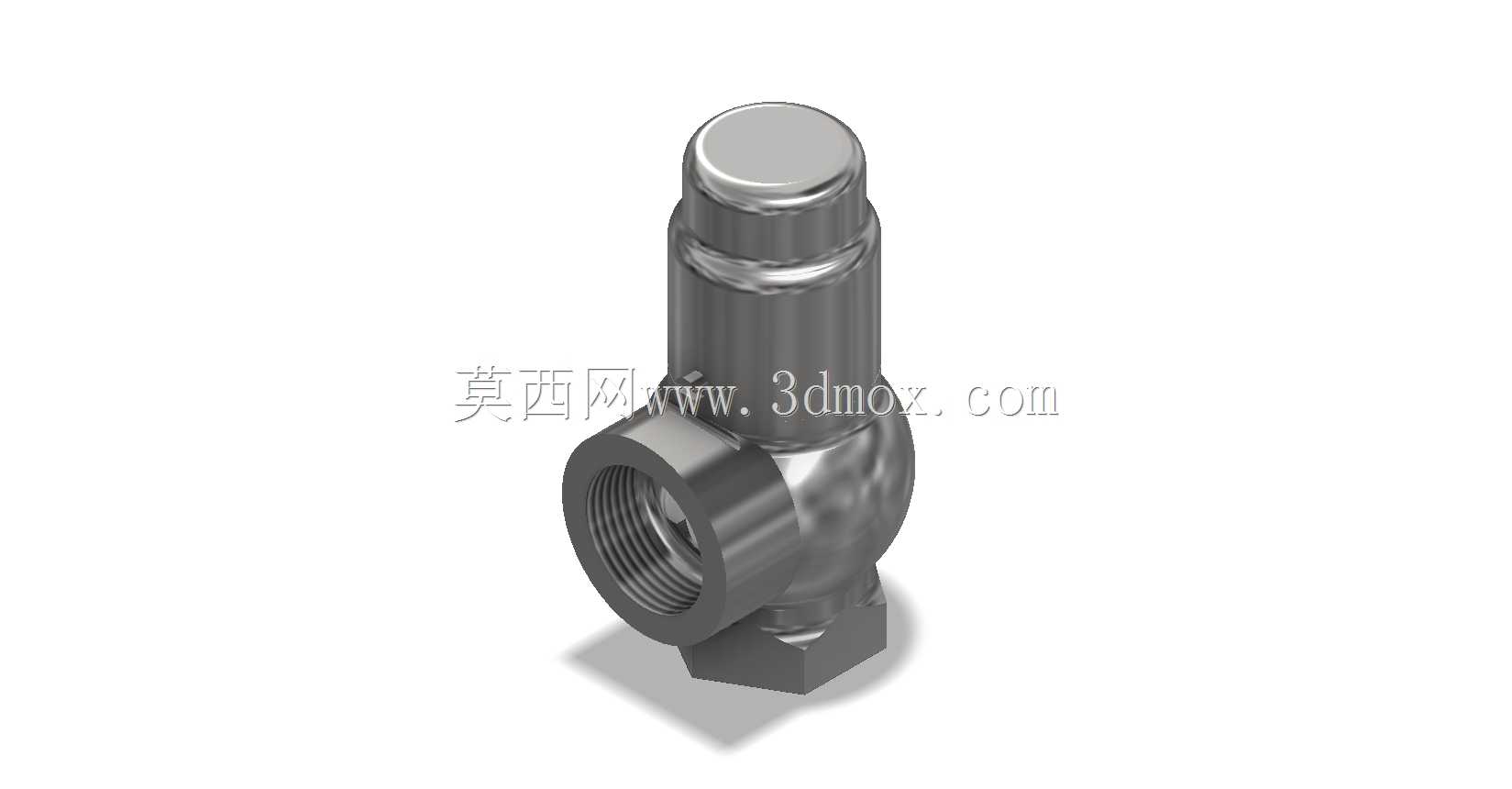

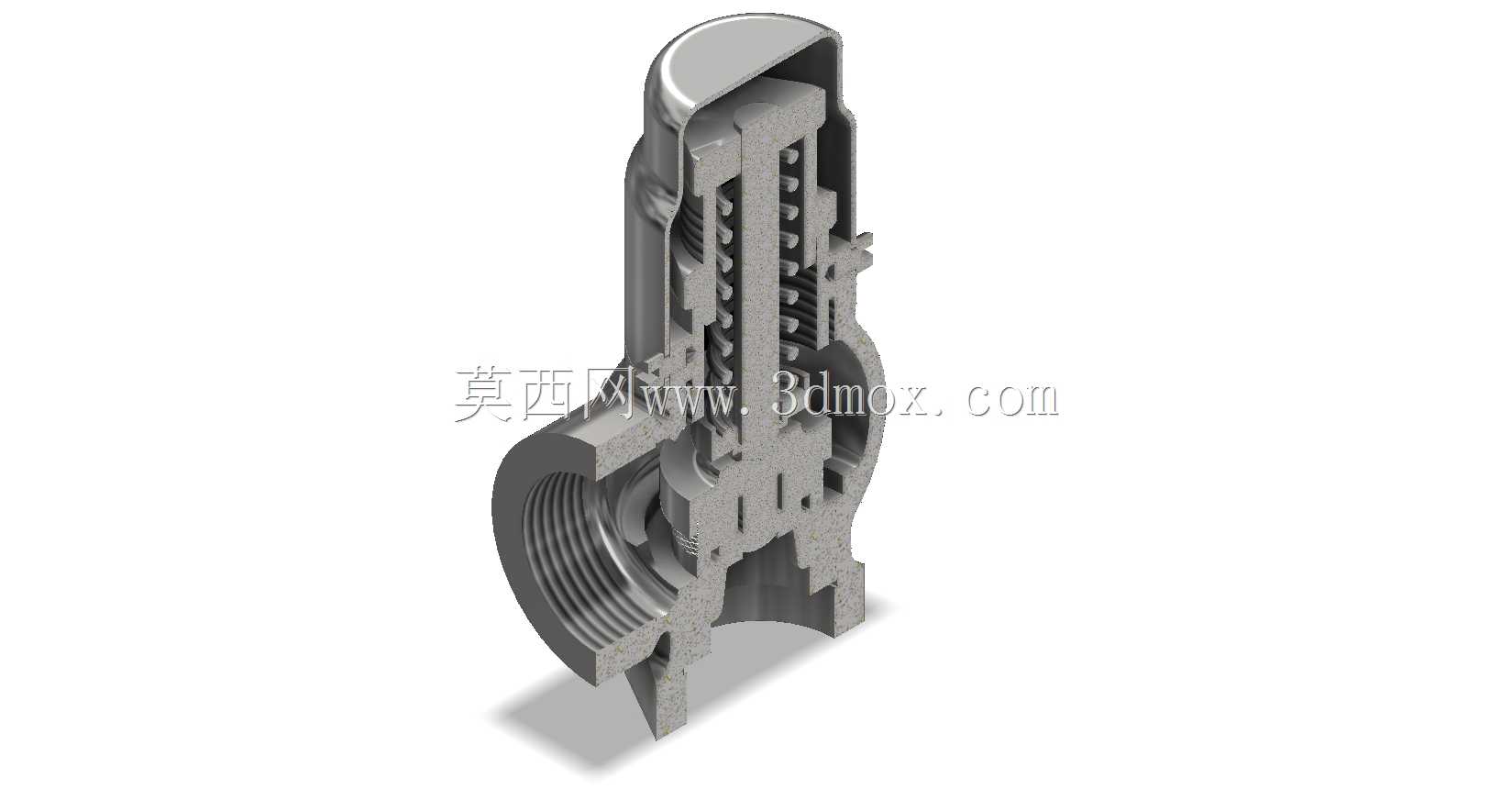

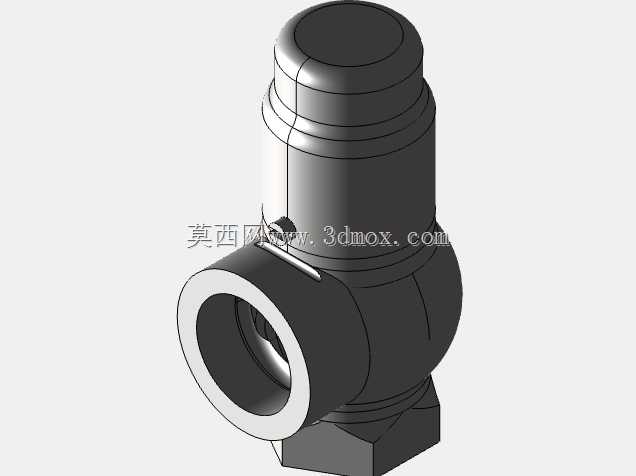

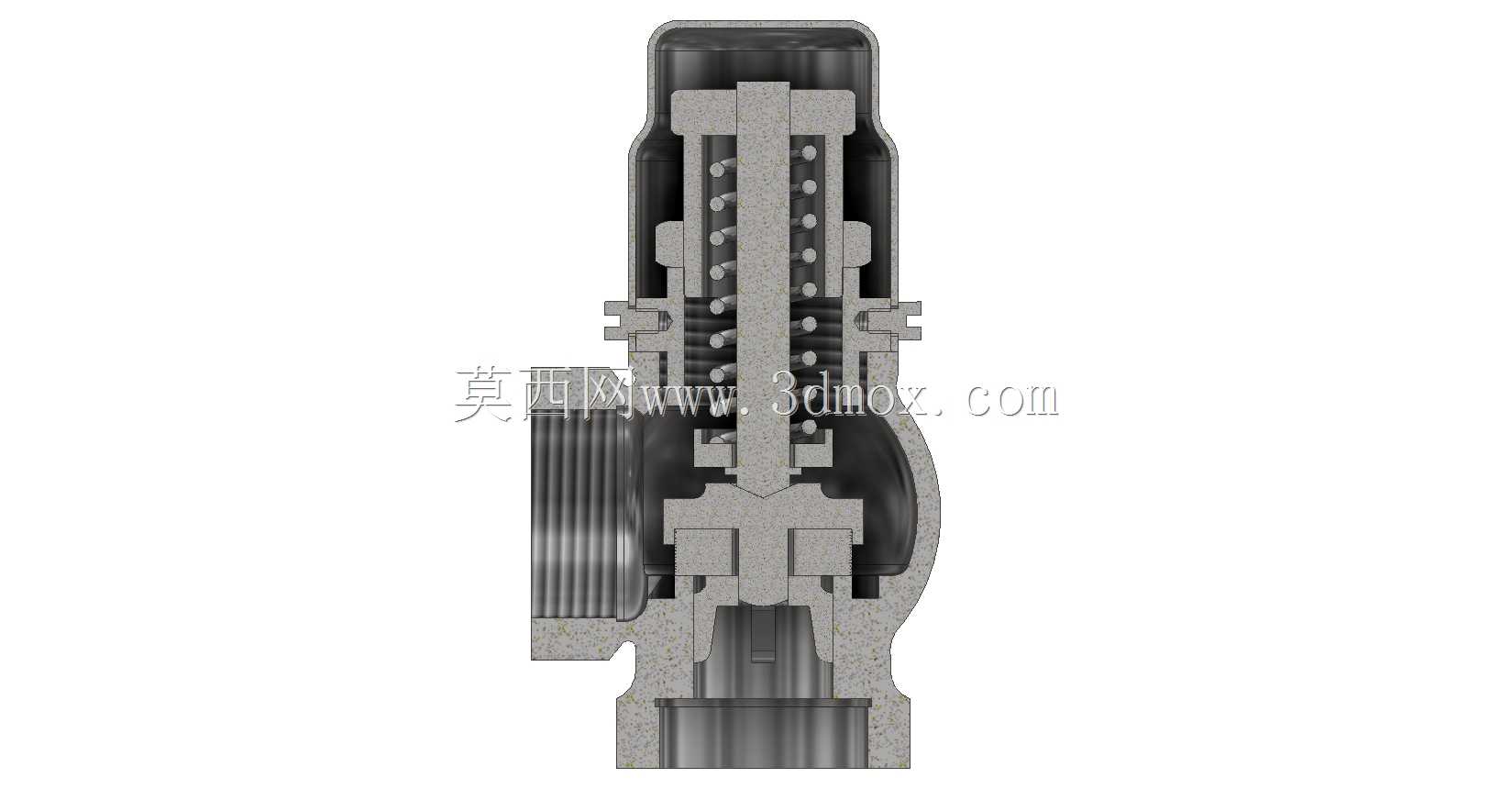

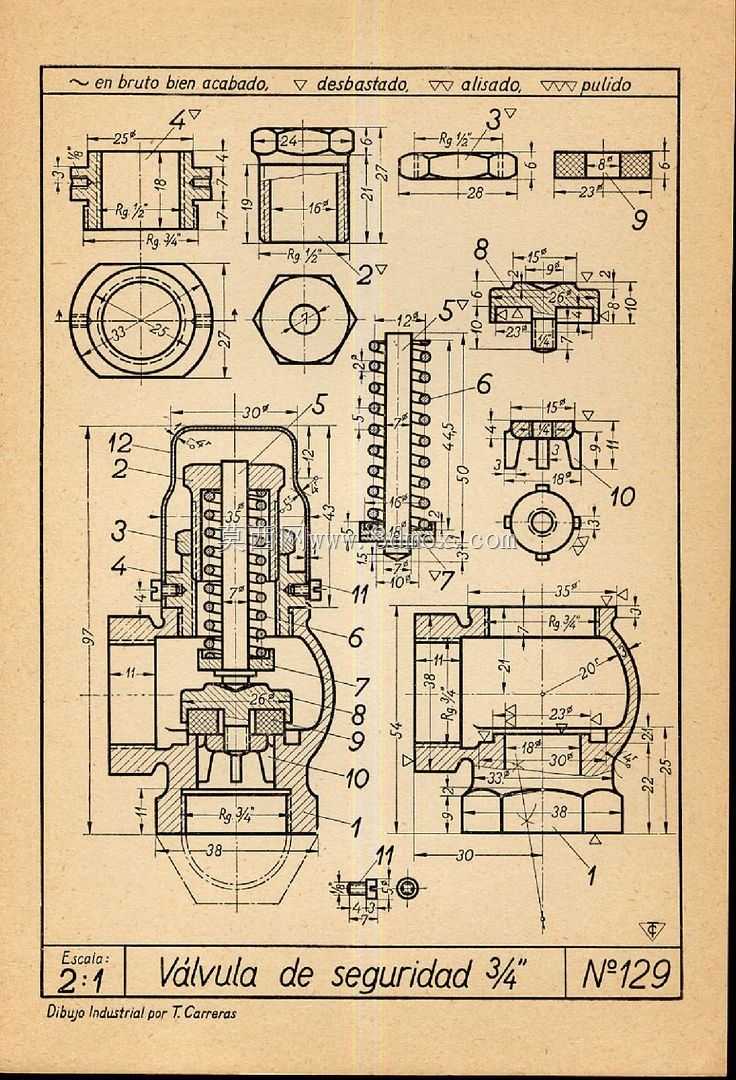

　　从结构设计逻辑来看，该阀采用弹簧直接载荷式结构，整体为立式直通布局，介质从下部入口进入阀腔，直接作用在阀瓣密封面下端，与上部压缩弹簧的预紧力形成力平衡，这种直动式结构响应速度快，结构简单可靠，没有复杂的先导控制回路，对小通径、低整定压力的应用场景适配性极强。图纸中完整拆解了所有组成零件：下部阀体采用铸造流道结构，进出口为同轴直通设计，流道做了圆弧过渡处理，减少介质流动时的阻力损失，阀座与阀体为一体式加工结构，密封面堆焊硬质合金层，避免长期启闭冲蚀导致密封失效；中部的阀瓣带导向筋结构，与阀体内腔的导向段配合，保证启闭过程中阀瓣不会出现偏斜，密封面能够完全贴合；上部的弹簧腔设置了调节螺套，通过旋转螺套可以改变弹簧的预压缩量，以此调整阀门的整定压力值，适配不同系统的压力保护需求，顶部的阀盖设置了防护帽，避免外部灰尘、水汽进入弹簧腔造成弹簧锈蚀，同时预留了手动提升扳位，可在设备检修时手动开启阀瓣校验泄放功能是否正常。

　　从安装边界尺寸来看，该阀公称通径为3/4英寸，也就是DN20规格，整体安装高度控制在120mm以内，阀体进出口的连接端为内螺纹结构，螺纹规格匹配常规3/4英寸管螺纹标准，安装时不需要额外的转接法兰，直接拧入管路对应接口即可，安装空间要求极低，适合在紧凑的管路布局中使用。图纸中对各零件的配合公差做了明确标注：阀瓣与导向段的配合采用H8/f7间隙配合，既保证导向顺畅不会卡滞，又控制了配合间隙避免介质大量窜入弹簧腔；弹簧的两端圈做了磨平处理，保证弹簧受力时不会出现偏斜，弹簧刚度经过匹配计算，在全启行程范围内弹簧力的变化量控制在整定压力的10%以内，避免泄放过程中出现频跳、颤振等异常工况。

　　在实际工程应用中，这类小通径安全阀的选型需要重点关注整定压力与泄放流量的匹配，该阀的流道直径经过计算，能够满足DN20管路在额定压力下的最大泄放需求，密封面的密封比压经过校核，在系统正常工作压力下能够保证零泄漏，同时阀瓣的开启高度达到流道直径的1/4，属于全启式结构，泄放时不会出现节流导致的压力无法快速下降问题。设计过程中还考虑了不同介质的适配性，阀体、阀瓣、弹簧等过流零件均采用耐腐蚀金属材料，可兼容水、蒸汽、低压油品、压缩空气等多种常见工业介质，不需要针对单一介质做特殊结构调整，通用性较强。

　　从结构细节来看，阀体的连接法兰（螺纹端）设置了密封垫圈槽，安装时放入紫铜或者聚四氟乙烯垫圈即可实现进出口端的外密封，不需要额外涂抹密封胶；弹簧腔的侧壁设置了透气孔，平衡弹簧腔与外部大气的压力，避免阀瓣开启时弹簧腔形成背压影响开启精度；所有棱角位置都做了倒角处理，既避免加工、安装时出现锐边割手的问题，也减少应力集中导致的零件开裂风险。这类安全阀在日常维护时不需要整体拆解，只需要定期拧下顶部防护帽，检查调节螺套的锁紧螺母是否松动，手动扳动阀瓣几次避免长期不动作导致阀瓣与阀座粘连，即可保证长期可靠运行，维护成本极低，非常适合民用、小型工业场景的压力防护需求。
