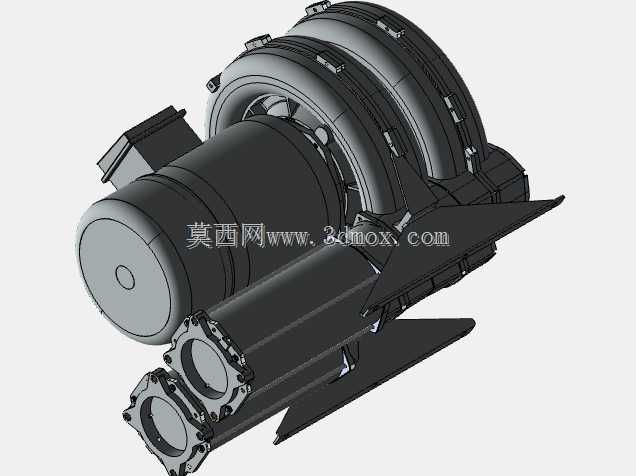

SEKO侧流式高压鼓风设备三维结构

　　这款鼓风设备的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，没有做多余的外观美化，所有结构特征都对应实体设备的功能逻辑。从应用场景来看，这类设备常被用在污水处理曝气、物料气力输送、工业风刀吹干、印刷设备吸纸供风、电镀槽液搅拌等工况，不同工况对风压、风量的要求差异较大，建模时特意保留了泵体流道的完整曲面特征，方便后续做流体仿真时直接提取内流道模型，不用再做二次修补。

　　设备的核心功能是通过叶轮的高速旋转，在泵腔内部形成多级压缩，输出稳定的高压无油洁净气流，和普通离心风机相比，它的风压更高、风量输出更平稳，运行时的气流脉动小，适合对供风稳定性要求高的连续生产工位。建模过程中，驱动端的电机和泵头的连接结构做了完整还原，包括电机端盖的安装止口、联轴器的对接位置、泵头和电机连接的定位销孔，这些细节都是现场安装时需要对齐的关键基准，实际选型时只要匹配对应的安装法兰尺寸，就能直接和现有管路对接，不用额外做转接件设计。

　　从设计思路来看，整个设备采用集成式布局，电机和泵头同轴连接，没有额外的皮带传动结构，一方面减少了传动环节的能量损耗，另一方面也缩小了整体的安装占用空间，泵体侧面预留的两个进出气接口采用标准法兰连接形式，接口的端面粗糙度、螺栓孔分布圆直径都按照通用气动管路标准设计，现场配管时可以直接匹配对应通径的金属软管或者硬管，不用单独定制非标连接件。设备底部的安装支架做了折弯加强结构，支架上的长条形安装孔可以适配不同间距的安装基座，现场固定时允许有一定的安装位置偏差，降低了基建施工的精度要求。

　　外形尺寸方面，模型的整体轮廓按照实体设备1:1还原，泵头部分的最大外径、电机的机身长度、进出气接口的中心高度都做了精确标注，安装边界上特意留出了接线盒的操作空间、日常维护时拆卸端盖螺栓的操作余量，做生产线布局设计时，可以直接把这个模型导入装配体，不用再额外预留维护空间，避免出现设备安装后接线困难、维护时无法拆卸螺栓的问题。泵体外部的散热筋结构也做了完整还原，这些散热筋沿着泵腔的圆周方向分布，设备高速运行时可以通过空气流动带走泵腔内部的压缩热量，降低运行时的温升，延长密封件和轴承的使用寿命，建模时散热筋的拔模角度、根部圆角都和实体零件保持一致，如果需要做轻量化改型，也可以直接在这个模型基础上调整散热筋的数量和厚度，验证散热效果的变化。

　　另外，模型上的所有密封槽、轴承安装位、叶轮锁紧结构都做了细节还原，做设备维护仿真或者备件设计时，可以直接提取对应零件的尺寸，不用反复拆解实体设备测绘。进出气接口的内部流道做了顺滑过渡处理，没有尖锐的转角，这也是这类高压风机减少流道阻力、降低运行噪音的关键设计，建模时保留了流道的原始曲面曲率，后续做流场分析时可以直接划分网格，得到更贴近实际运行状态的仿真结果。设备整体的重心位置也和实体设备匹配，做吊装方案设计或者安装基座承重计算时，可以直接通过模型的质量属性得到准确的重心参数，不用再做额外的配重核算。
