带防滑纹理结构的饮用塑料瓶结构设计

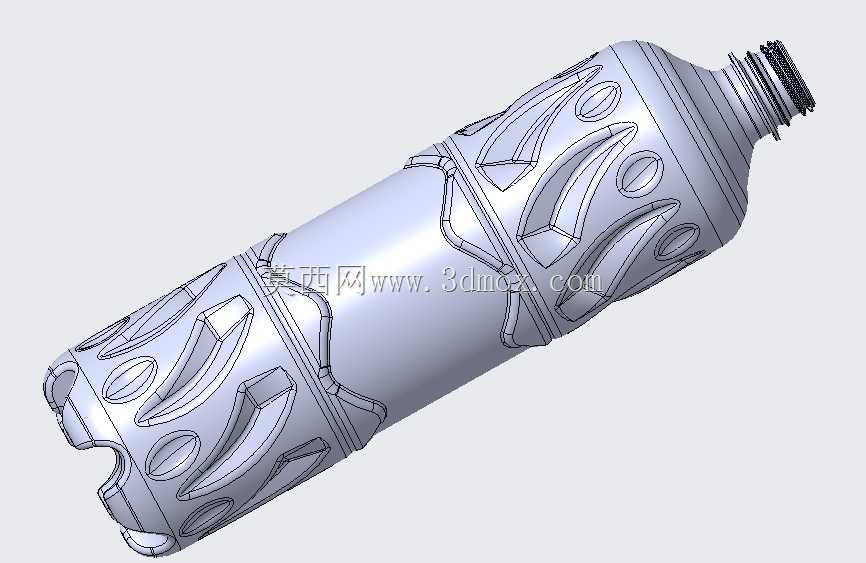

　　日常快消品流通场景中，塑料包装瓶的结构合理性直接影响灌装、运输、终端握持使用全链路的体验，本次呈现的瓶体结构，针对常温饮品灌装场景做了全流程的结构适配。从灌装生产线适配角度看，瓶口采用标准螺纹接口设计，螺纹牙距、牙高匹配常规旋盖头的工作行程，可直接适配现有高速灌装线的旋盖工位，无需额外调整设备工装参数，瓶口端面做了0.3mm的平边处理，保证铝箔封口时的热压贴合度，避免运输过程中出现漏液、密封失效问题。瓶身的防滑纹理并非单纯装饰性设计，每一处凹凸结构都经过受力校核：周向分布的长条形凸起筋位，对应人手握持时的指腹接触区域，筋位高度1.2mm，边缘做R0.8的圆角过渡，既保证握持时的摩擦力，避免湿手状态下瓶体滑脱，又不会因为棱角过于尖锐导致握持硌手，同时筋位的排布方向顺着瓶身轴向延伸，在吹塑成型过程中可减少料流的折返阻力，降低瓶身成型后的壁厚差，避免局部壁厚过薄导致的承压不足问题。

　　瓶身中段的环形分隔筋，将防滑区域分成上下两段，对应不同握持习惯的用户——单手握持时手指可卡在环形筋位置，提升握持稳定性；整箱堆叠运输时，环形筋可增强瓶身的径向承压能力，按照常规堆码6层的工况计算，该结构可将瓶身的径向变形量控制在8%以内，避免下层瓶体被压瘪导致的包装破损。瓶底采用内凹花瓣式结构，内凹深度12mm，花瓣式的支撑筋均匀分布在瓶底周向，既保证瓶体放置时的平面度，避免放置时出现晃动感，又能提升瓶底的抗内压能力，适配含气饮品灌装时的内部压力需求，同时内凹结构可在吹塑成型时减少底部积料，避免瓶底出现应力集中导致的跌落开裂问题。

　　从结构设计的边界尺寸来看，该瓶体总高度235mm，瓶身最大直径68mm，可直接适配常规500ml规格的饮料外包装箱，单箱排布24瓶时的箱体尺寸与现有标准箱完全兼容，无需重新开制纸箱模具，降低包材切换的成本。瓶身的纹理凹槽深度控制在0.8mm，在贴标环节，标签可顺着瓶身曲面完全贴合，不会因为凹槽过深导致标签起皱、翘边，适配现有套标、贴标设备的工作参数。细节处理上，所有结构的过渡圆角均不小于R0.5，避免吹塑成型时出现应力集中点，提升瓶体的抗跌落性能，按照1.2米高度自由跌落至水泥地面的测试标准，该结构的瓶体跌落破损率可控制在0.3%以内，满足快消品流通环节的粗暴搬运工况。

　　瓶肩位置做了15度的斜度过渡，既保证灌装时液体的流速顺畅，不会在瓶肩位置残留气泡，又能提升瓶肩的结构强度，避免搬运过程中抓握瓶肩时出现凹陷变形。瓶口的防盗环连接桥做了等强度设计，旋盖时连接桥断裂力控制在12-15N，既保证消费者开启时能顺利断开防盗环，又不会在运输过程中因为震动导致防盗环意外断裂，影响产品的正品辨识度。整体结构在满足外观辨识度的前提下，所有设计细节都围绕生产、运输、使用全链路的实际工况展开，没有多余的装饰性结构，兼顾了成型工艺性、结构强度与使用体验，可直接作为同类型饮品包装瓶的结构设计参考，适配PET吹塑成型的工艺要求，料厚分布均匀，成型周期短，适合大规模量产。
