小排量航模用40级硝基动力发动机结构

　　这款微型动力单元的结构设计参考了成熟的小排量航模内燃机架构，核心定位是适配40级固定翼航模、小型遥控车模的动力输出需求，在航模运动、小型遥控载具研发、微型动力教学演示场景中都能找到对应的应用落点。从实际使用场景来看，这类小排量硝基发动机的输出特性偏向高转速区间，能够在轻量化机身/车架的搭载条件下提供足够的推重比，相比同功率级别的无刷电机，它的动力响应更贴近真实内燃机的输出曲线，在仿真模型赛事、科研类航模搭载试验中具备独特的应用价值。

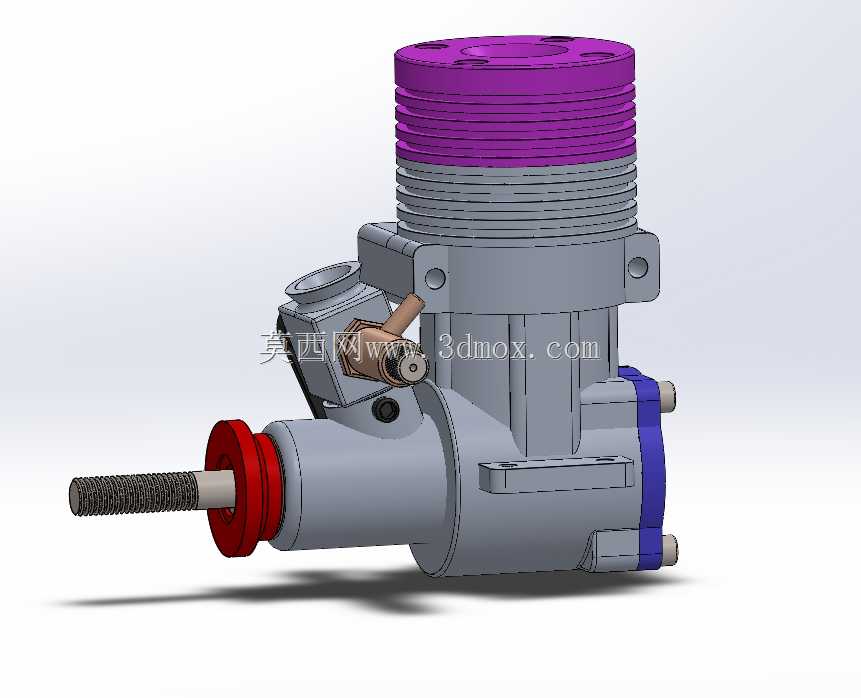

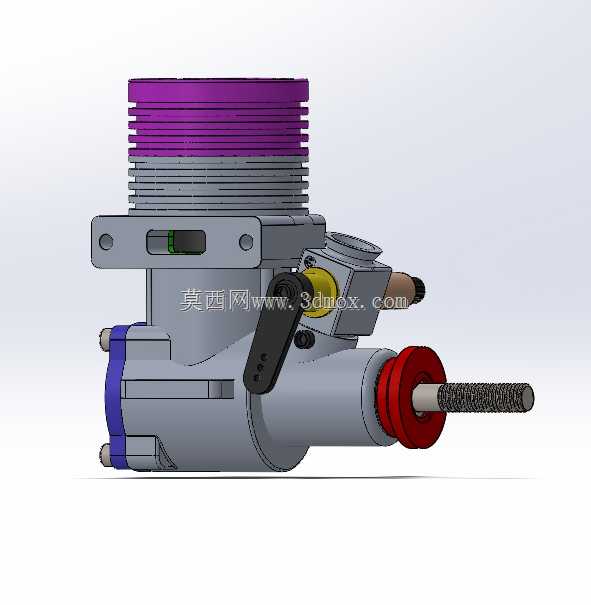

　　从功能特性上拆解，整机采用单缸侧置排气、风冷散热的结构布局，顶部紫色段为散热鳍片组与气缸头集成结构，密集的环形鳍片能够在高转速运转时通过迎面气流带走燃烧室产生的热量，不需要额外搭载水冷循环系统，大幅降低了整机自重与结构复杂度。前端红色部件为驱动输出端的离合安装座，伸出的螺纹轴段用于适配螺旋桨或者传动齿轮的安装，轴段的螺纹规格匹配常规40级航模的通用安装接口，不需要额外加工转接件就能完成动力输出端的对接。侧置的棕色部件为化油器安装座，集成了油针调节与进油接口，能够根据燃油混合比调整进气量与供油量，适配不同海拔、不同湿度环境下的运转需求，尾部蓝色端盖为曲轴后轴承座与后盖结构，预留了调压接口位置，可根据使用需求加装增压或者回压管路。

　　设计思路上，整个结构优先控制整机的重量分布，将较重的曲轴、活塞组件布置在机身中轴线上，化油器、散热鳍片等附属结构尽量向重心位置靠拢，避免搭载到航模上之后出现重心偏移影响飞行操控的问题。所有安装孔位的位置都参考了市面主流40级航模发动机的安装尺寸，机身上的两个凸耳安装孔间距符合通用安装架的固定规格，用户替换原有动力单元时不需要重新打孔调整安装位。气缸与曲轴箱的连接采用止口定位加螺栓紧固的结构，能够保证燃烧室的密封性能，同时方便后期拆解维护，更换活塞环、清理积碳时不需要破坏主体结构。

　　从安装边界尺寸来看，整机轴向长度从输出轴端面到后端盖端面控制在适配常规40级航模发动机舱的尺寸范围内，径向最大尺寸为顶部散热鳍片的外径，不会超出常规航模发动机罩的容纳空间，输出轴的伸出长度预留了螺旋桨垫片、锁紧螺母的安装空间，安装后不会出现轴段过长干涉整流罩的问题。侧置化油器的突出尺寸也做了控制，安装到航模机身侧面时不会与机身蒙皮产生干涉，进油接口的朝向可以根据安装需求调整角度，方便排布燃油管路。需要注意的是，这款结构作为研究验证模型，内部的气道走向、燃烧室压缩比参数都参考了成熟的0.46立方英寸排量硝基发动机的设计逻辑，但在实际加工制作时，还需要根据选用的材料强度、加工精度调整配合间隙，尤其是活塞与气缸壁的配合间隙、曲轴轴承的选型，都会直接影响整机的运转稳定性与使用寿命。在结构建模过程中，所有相邻部件的配合面都预留了合理的装配间隙，运动部件如曲轴、活塞、连杆之间没有出现干涉问题，可直接用于结构展示、3D打印验证，也可作为微型内燃机设计的参考蓝本，帮助设计者快速理解小排量单缸二冲程发动机的结构组成与动力传递路径。
