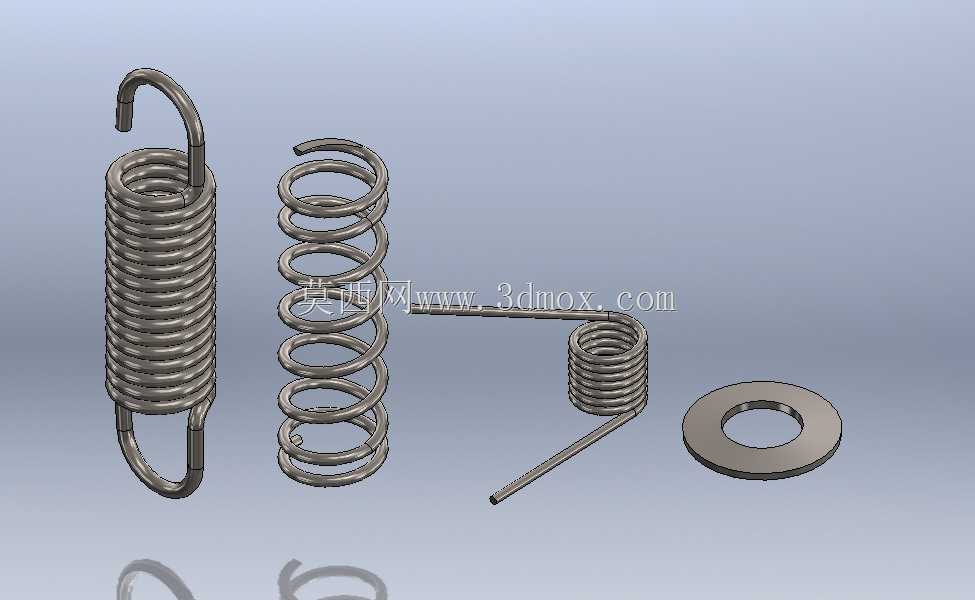

压缩拉伸扭转弹簧及配套垫片组合

　　这套弹性元件组合覆盖了机械结构里最常用的三类弹簧构型，搭配平垫片做配套安装辅件，能适配多数常规机械传动、复位、缓冲场景的选型参考需求。做结构设计时，很多新手容易忽略弹簧的安装边界约束，这套模型刚好把三类弹簧的典型安装端结构做了还原：带挂钩的拉伸弹簧两端做了闭环弯钩结构，弯钩的弯折半径做了圆滑过渡，避免应力集中在弯折处出现早期断裂，这类弹簧常用在需要提供复位拉力的场景，比如柜门回弹机构、小型设备的翻盖复位、传动机构的张紧结构，安装时要注意两端挂钩的挂载点同轴度，偏载会让弹簧圈出现不均匀磨损，大幅缩短使用寿命。

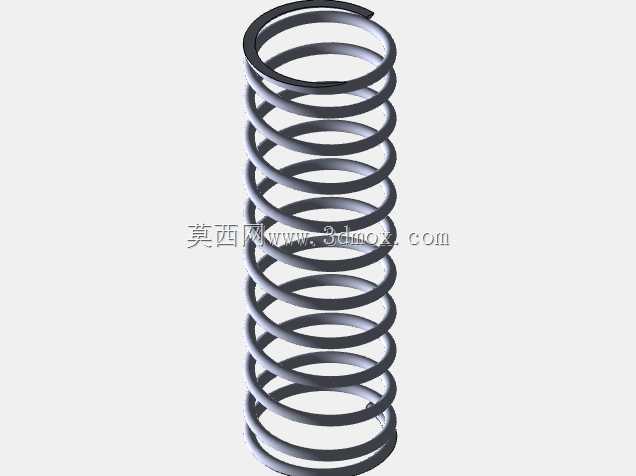

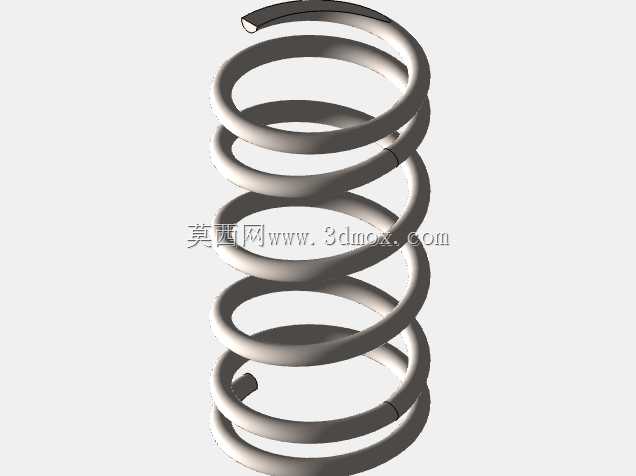

　　密圈结构的压缩弹簧两端做了并圈磨平处理，这是压缩弹簧最常用的端部结构，磨平后的端面能保证弹簧受压时和安装座贴合平稳，不会出现侧向滑移，这类弹簧的应用场景最广，小到按键回弹、阀门启闭缓冲，大到设备减震、冲压机构的复位，都能见到这类构型，设计这类弹簧时要重点确认自由长度、预压量和最大压缩量的匹配，预压量不足会导致工作时弹簧出现窜动，压缩量超过极限则会让弹簧圈出现并圈碰磨，失去弹性甚至断裂。

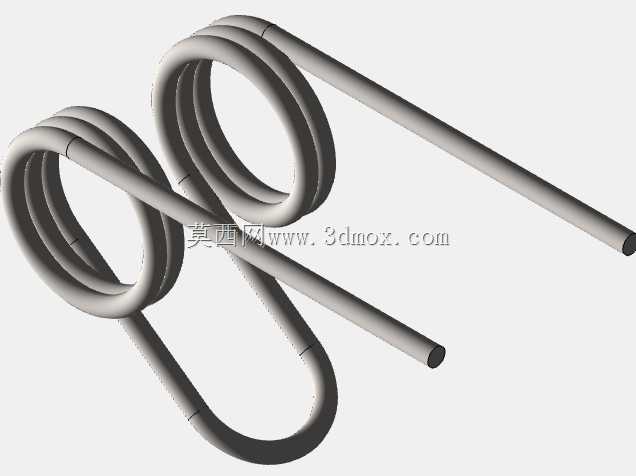

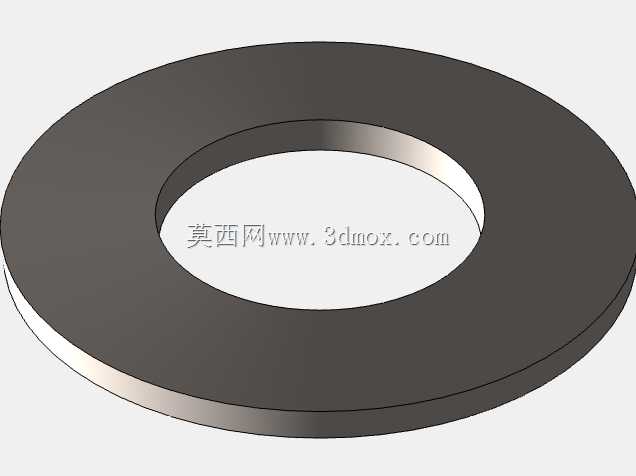

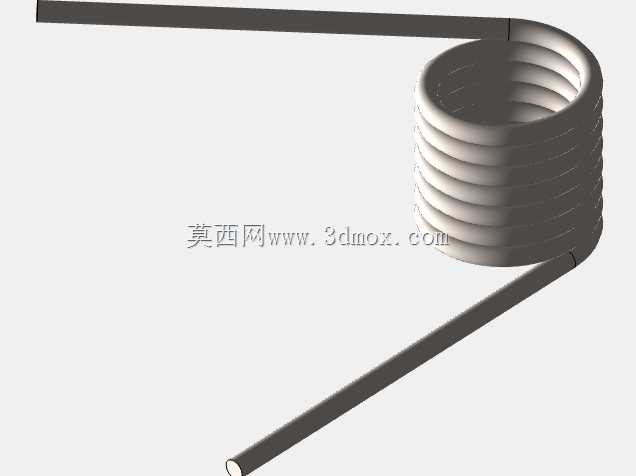

　　带长扭臂的扭转弹簧是这套模型里结构相对特殊的一款，扭簧的核心是靠圈体的扭转力矩提供复位力，两个扭臂的长度和角度直接决定了力臂大小和安装位置，这类弹簧常用在旋转复位场景，比如夹钳的开合复位、铰链的回弹、电器开关的触点复位，设计时要注意扭簧的安装芯轴和弹簧内径的间隙，间隙过小会导致扭转时圈体和芯轴摩擦卡滞，间隙过大则容易出现扭簧偏斜，力矩输出不稳定。配套的平垫片是标准的平垫圈结构，主要用来分散安装面的压应力，避免弹簧端部直接压在较软的基材表面出现压痕，同时也能调整弹簧的安装预压量，在装配时通过增减垫片厚度就能微调弹簧的初始作用力，不用重新定制弹簧参数，能大幅降低装配调试的成本。

　　从建模细节来看，所有弹簧的螺旋升角、线径、圈数都做了符合工程实际的还原，没有出现建模时常见的螺旋线收尾错位、圈距不均匀的问题，拉伸弹簧的挂钩处做了和圈体的平滑过渡，没有生硬的拼接痕迹，扭转弹簧的扭臂弯折处也做了对应圆角，符合实际加工的工艺要求，不会出现建模结构无法落地生产的问题。做设备选型时，可以直接参考这套模型的结构比例，根据实际需要的力值、安装空间调整线径、圈数、端部结构，不用从零开始绘制基础构型，能节省不少前期建模的时间。实际生产中，这类弹簧常用碳素弹簧钢或者不锈钢线材绕制，不同的材质对应不同的使用环境，碳素钢成本低、弹性好，适合常规室内无腐蚀的场景，不锈钢材质则适合有防锈要求的户外或者潮湿环境，设计时要根据使用场景提前选定材质，避免后期出现锈蚀失效的问题。安装这类弹性元件时，还要注意工作环境的温度，过高的温度会让弹簧材料出现应力松弛，力值下降，超过材料的许用温度范围时，要选用对应耐高温的合金材料，不能直接用常规弹簧钢替代。
