汽车通风盘式制动卡钳总成结构设计

这套盘式制动结构主要面向乘用车辆前轮制动场景设计，区别于传统鼓式制动结构，其外露式的布局能在高频制动工况下快速散逸摩擦产生的热量，避免连续制动带来的热衰减问题，适配多数家用轿车、城市SUV的前轮制动装配需求，也可经过参数调整后适配轻型载货车辆的制动系统升级。从实际装车用途来看，该结构承担车辆行驶过程中的减速、驻车辅助、紧急制停的核心功能，制动时卡钳内部活塞在液压推力作用下推动两侧摩擦片夹紧刹车盘盘面，通过摩擦作用将车辆行进的动能转化为热能耗散，实现车速的可控降低，相比鼓式制动，其涉水后制动性能恢复速度更快，制动过程的线性度更优，能给驾驶员提供更清晰的制动脚感反馈。

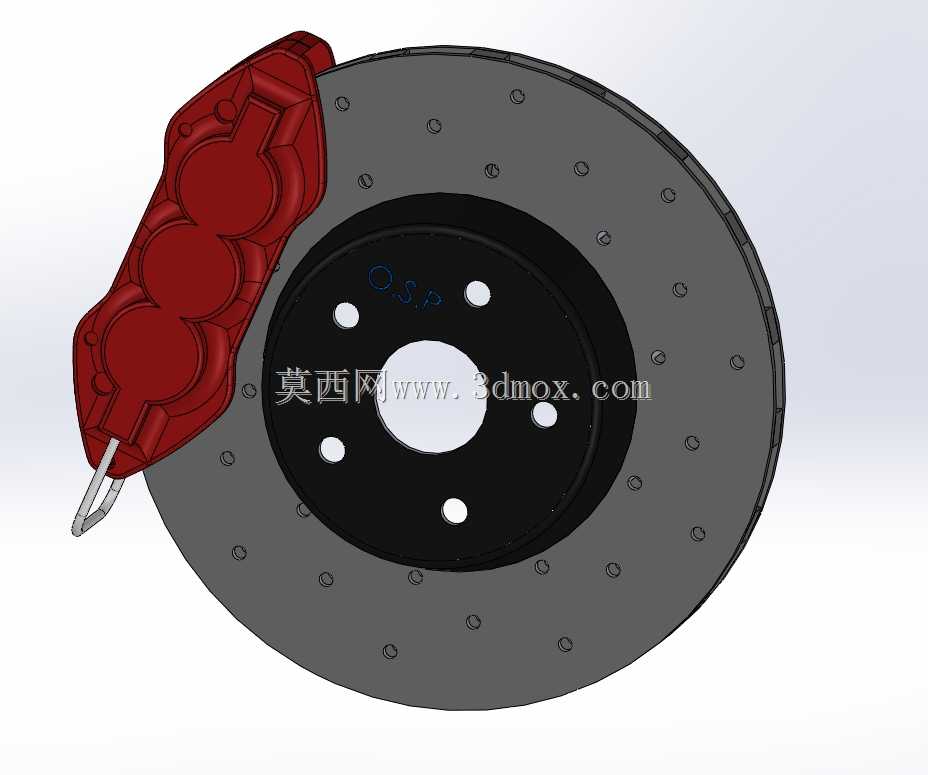

功能特性层面，该结构采用对置多活塞卡钳布局，图中可见的红色卡钳本体集成了三个活塞腔，相比单活塞浮动卡钳，多活塞布局能让摩擦片对刹车盘的压紧力分布更均匀，减少摩擦片偏磨问题，同时提升同等液压输入下的制动夹紧力，缩短紧急制动距离；刹车盘采用通风式结构设计，两层摩擦盘面之间设置有径向导流通风道，车轮转动时通风道内形成的空气对流能快速带走摩擦产生的热量，盘面分布的钻孔结构一方面能进一步提升散热效率，另一方面可以刮除摩擦片表面磨下的粉尘，同时在涉水行驶时快速排走盘面水膜，缩短湿滑路面的制动响应时间。

设计思路上，整个结构优先考虑装配兼容性与制动稳定性，卡钳本体采用分体式铸造后加工的结构逻辑，活塞腔的同轴度公差控制在0.02mm以内，避免活塞往复运动时出现卡滞；刹车盘的安装法兰面设置了五个均匀分布的螺栓安装孔，匹配多数乘用车辆的轮毂轴承安装孔位，中心定位孔的尺寸按照通用轮毂轴承定位轴径设计，确保装车后刹车盘的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动问题；摩擦片的背板与摩擦材料层之间设置有减震消音片，减少制动过程中摩擦振动产生的高频异响。

外形尺寸与安装边界方面，刹车盘的有效摩擦外径按照常规17寸轮毂适配尺寸设计，预留了轮毂内部的装配间隙，不会与轮毂辐条内侧发生运动干涉；卡钳的安装支架采用桥位式设计，安装孔距匹配常规转向节的安装点位，不需要额外改装桥位即可完成装配；刹车盘的通风道沿径向呈一定角度倾斜，匹配车辆前进时的气流方向，提升低速行驶时的散热效率；整个制动总成的装配后最大外轮廓不超过轮毂的内包络面，卡钳外侧与轮毂内侧预留了不小于5mm的安全间隙，避免车辆行驶过程中颠簸跳动时出现磕碰；摩擦片的磨损极限预留了12mm的摩擦材料厚度，按照常规城市路况使用场景计算，可满足较长周期的使用需求，不需要频繁更换摩擦片；刹车盘的摩擦面厚度预留了足够的磨损余量，允许两次光盘修复操作，降低后期使用维护成本。在结构细节处理上，卡钳本体的边角位置都做了圆角过渡处理，避免应力集中导致的结构开裂，活塞表面采用硬质阳极氧化处理，提升耐磨性能与耐腐蚀性能，刹车盘的摩擦面做了动平衡校正，确保高速转动时不会出现偏心振动。
