四旋翼小型CFD分析用无人机结构设计

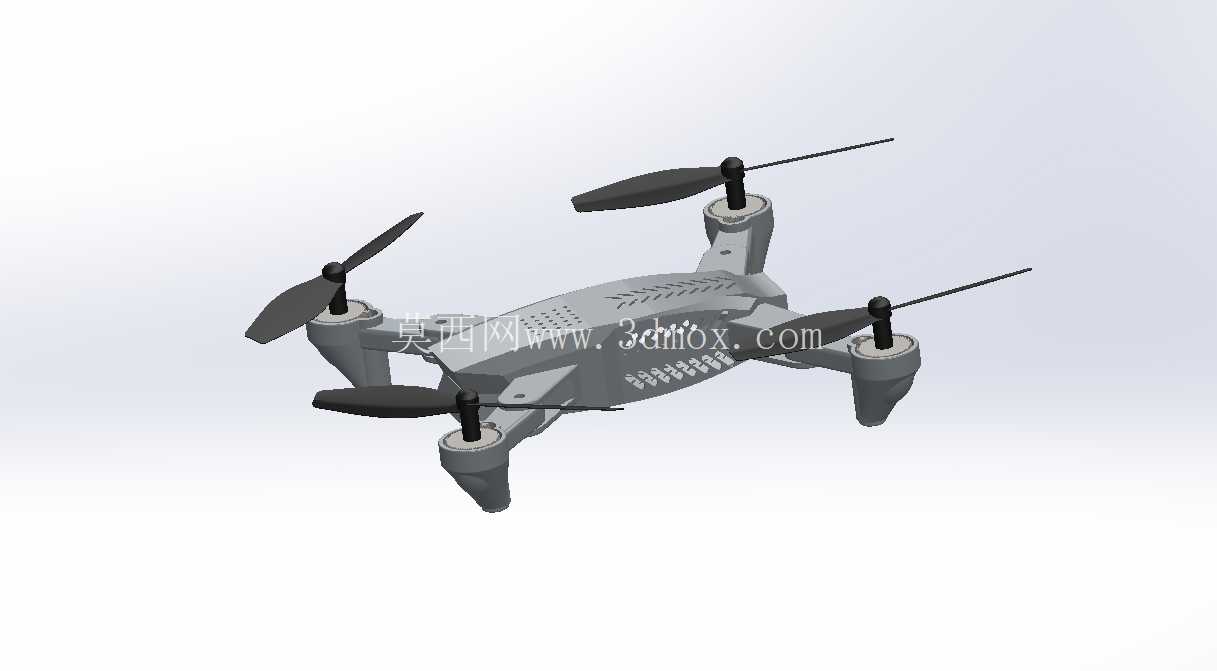

这款四旋翼无人机的结构设计，最初是为了支撑小型旋翼类飞行器的气动特性CFD仿真验证工作开展的，核心目标是获取贴近真实飞行状态的机身流场分布数据，为后续同类型小型无人机的气动优化、旋翼布局调整提供可复用的实体结构参考。从实际应用场景来看，这类小型四旋翼平台目前广泛覆盖低空近距测绘、室内外环境巡检、小载荷物资投送、教学类飞控算法验证等多个领域，不同场景对机身的气动阻力、旋翼下洗流干扰、结构重量分配的要求差异极大，因此在结构建模阶段就需要把各类边界约束纳入考量，避免后续仿真与实际测试出现过大偏差。

设计思路上，首先确定的是X型四旋翼的基础布局，这种布局的优势在于四个旋翼的拉力轴线相对机身中心对称，飞控系统的姿态解算逻辑更简洁，横滚、俯仰通道的控制力矩输出更线性，同时在做CFD网格划分时，对称结构可以有效减少半模仿真的网格数量，提升计算效率。机身主体采用一体化流线型上壳设计，上表面从机头位置向机尾平滑过渡，没有突兀的凸起结构，目的是降低前飞状态下的机身压差阻力，同时减少旋翼下洗流在机身上表面形成的乱流区，避免乱流干扰旋翼入流的稳定性。机臂与机身主体采用一体化融合过渡，没有传统装配式机臂的直角连接结构，既可以降低连接位置的应力集中，提升整机抗冲击性能，也能减少连接缝隙带来的附加气动阻力。

旋翼的安装位置经过反复调整，四个旋翼的中心距离机身几何中心的距离保持一致，相邻旋翼的旋转平面间距预留了足够的安全边界，避免高速旋转时桨叶出现打桨风险，同时这个间距也经过流场仿真验证，能够将相邻旋翼之间的尾流干扰控制在合理范围内，不会因为下洗流的互相干扰导致整机拉力损失超过工程允许阈值。每个旋翼的安装座都设计了统一的定位基准面，保证电机安装后旋翼旋转平面与机身水平面的平行度误差控制在极小范围内，避免因为安装倾斜带来不必要的姿态控制力矩损耗。

机身下部预留了载荷安装的平面区域，这个区域的边界尺寸经过测算，既可以满足常见的小型摄像头、微型气体传感器、轻量化采样装置的安装需求，也不会因为载荷突出机身过多破坏整机的气动外形。机身内部的腔体结构做了合理的分区，分别对应电池仓、飞控板安装位、电调安装位，各个舱位之间预留了走线槽，同时腔体的内壁设计了加强筋结构，在保证机身整体结构刚度的前提下尽可能降低壳体厚度，控制整机自重。电池仓的位置设计在机身几何中心偏下的位置，目的是降低整机重心高度，提升飞行过程中的姿态稳定性，减少飞控系统的姿态修正频次，降低动力消耗。

从安装边界来看，四个机臂的末端电机安装位采用统一的接口尺寸，可以适配市面上常见的22系列小型无刷电机，安装孔位的间距、螺纹深度都按照通用标准设计，不需要额外做转接件就可以完成电机装配。旋翼的安装轴径也匹配主流的5寸、6寸小型螺旋桨的安装孔径，方便后续根据不同的载荷需求、续航需求更换不同规格的螺旋桨。机身外壳的分体设计采用卡扣加少量紧固螺丝的连接方式，既可以保证外壳拼接的缝隙均匀，降低气动阻力，也方便后续拆解维护内部的电子元件，不需要复杂的工具就可以完成整机的拆装作业。

在做CFD分析配套的结构建模时，特意对机身表面的小特征做了合理简化，比如把表面的细小散热孔、标识凹槽都做了光顺处理，避免这些微小特征在流场计算中生成质量过差的网格，导致仿真计算收敛困难或者结果出现偏差，同时保留了机身、机臂、旋翼的主要外形特征，保证仿真计算的流场结果能够真实反映实际飞行时的气动特性。机身尾部的设计做了轻微的上翘处理，目的是在前飞状态下利用尾部的气流产生一定的抬头力矩配平，减少前飞时升降舵通道的控制量输出，提升前飞状态的能效比。起落架部分采用和机臂一体化的短支脚设计，支脚的外形做了流线型修型，既可以满足起降时的支撑高度需求，保证下部安装的载荷不会触地，也尽可能降低了支脚对旋翼下洗流的阻挡，减少附加的气动阻力。

整个结构的重量分配经过反复校核，四个机臂的重量保持一致，避免因为单侧重量过大导致整机重心偏移，增加飞控的校准难度。机身各个部位的壁厚根据受力情况做了差异化设计，机臂位置因为要承受旋翼转动带来的振动和拉力载荷，壁厚略大于机身壳体的平均厚度，机身主体的上壳因为受力较小，采用更薄的壁厚来控制重量，电池仓位置因为要承受电池的重量以及起降时的冲击载荷，额外增加了局部加强筋，避免长期使用出现结构变形。
