环形镂空安装支座结构设计练习作品

　　本次设计的环形镂空安装支座，最初的设计触发点来自小型便携检测设备的手持挂载需求——现场巡检人员需要将重量约1.2kg的气体检测模块固定在腰挂位置，同时要保证模块拆装便捷、佩戴时无突出棱角剐蹭工作服，还要在巡检走动过程中避免模块晃动脱落。最初的方案是采用平板式折弯支架，但打样后发现平板支架突出的边角容易勾挂安全绳网，且支架与检测模块的贴合面仅靠两个螺丝固定，在人员弯腰、下蹲时容易出现应力集中导致螺丝滑牙。

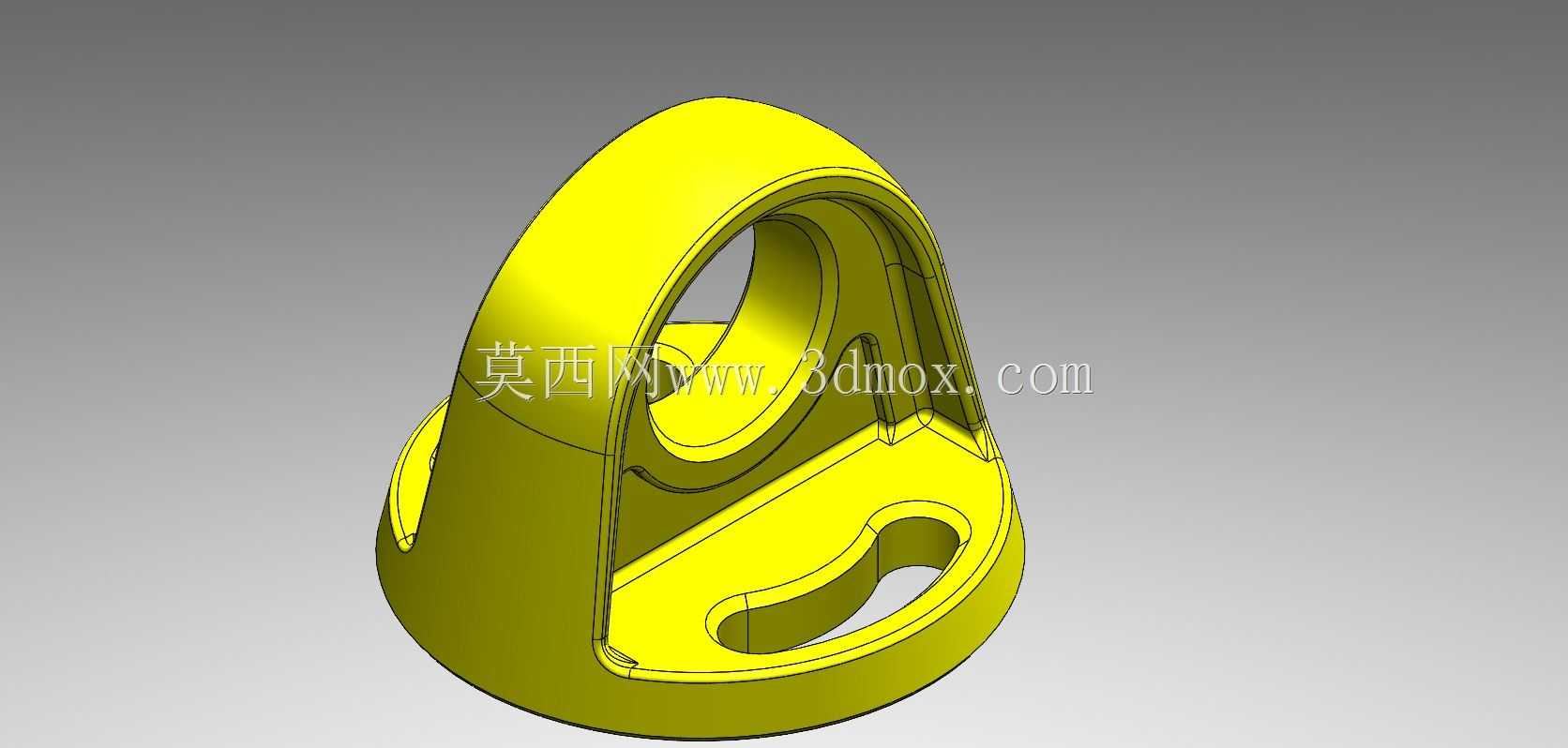

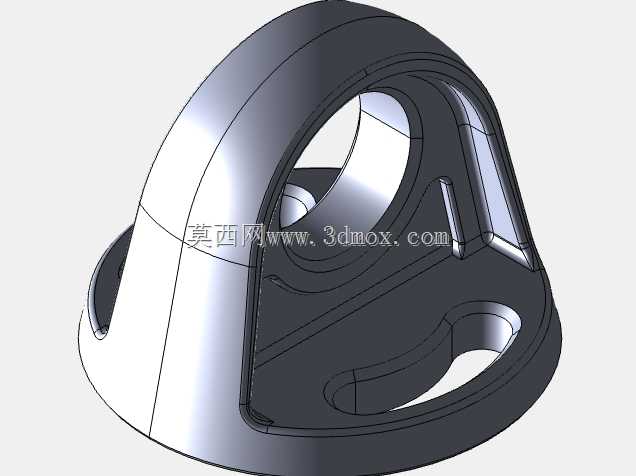

　　重新梳理设计边界时，首先明确了安装空间的限制：腰挂位置的可用安装宽度不能超过65mm，支架突出腰带的厚度不能超过22mm，否则会在人员通过狭窄设备通道时发生磕碰。整体外形采用水滴状环形闭环结构，底部做圆弧收边，完全消除直角突出结构，环形主体的壁厚设置为2.5mm，既保证整体结构强度，又不会因为壁厚过大增加不必要的重量。底部平面设置两个长圆形安装孔，孔位间距设置为38mm，长圆孔的长度方向预留1.5mm的安装调节余量，能够抵消安装面的平面度误差，避免装配时出现强制锁紧导致的支架内应力残留。

　　环形上部的内孔做了两级台阶设计，第一级台阶直径42mm，深度3mm，用于嵌入检测模块的定位凸台，限制模块的径向窜动；第二级内孔直径30mm，作为走线通道，检测模块的供电与信号线缆可以从该孔位穿出，沿支架内侧排布，避免线缆外露被拉扯损坏。支架内侧与模块接触的位置做了0.3mm的预变形设计，当模块装入后，支架环形结构会产生微小的弹性形变，抱紧模块侧面，即使固定螺丝出现松动，模块也不会直接从支架中脱落。

　　结构强度校核阶段，重点验证了两个工况：一是人员快速跑动时的冲击载荷，按照5g的冲击加速度计算，支架环形连接处的最大应力为18.7MPa，远低于常用ABS工程塑料32MPa的许用应力，即使采用PLA材料3D打印打样，也能满足日常使用的强度要求；二是侧向剐蹭工况，当支架侧面受到100N的侧向碰撞力时，环形结构的最大形变量为0.8mm，不会出现结构断裂或永久变形。

　　安装适配性上，底部安装面做了1mm深度的凹槽，可嵌入厚度1mm的橡胶防滑垫，增加支架与腰带或设备安装面之间的摩擦力，避免使用过程中出现移位。环形外侧的所有棱边都做了R1.2mm的圆角处理，既避免了锐边划伤操作人员，也能在注塑生产时减少应力集中，降低塑件出现翘曲变形的概率。走线孔的边缘做了R0.8mm的圆角，防止线缆长期摩擦出现绝缘层破损。

　　实际场景拓展中，该结构除了用于便携检测设备的腰挂支座，还可以调整尺寸参数后用于小型桌面设备的走线固定座、壁挂式小型传感器的安装支架，环形结构的中空部分既可以作为走线通道，也能减轻整体重量，镂空的结构设计在注塑生产时还能减少材料用量，缩短冷却成型周期，降低单件生产成本。设计过程中特意规避了复杂的侧抽芯结构，整个零件仅需上下模即可完成注塑成型，不需要额外的滑块或斜顶结构，进一步降低了模具加工成本与后期生产的维护难度。
