双铰耳带安装底座支座结构设计

　　这类带双同轴铰耳的一体式支座，在工业场景里的应用覆盖范围极广，小到轻型输送线的张紧轮支撑、工装夹具的翻转铰接基座，大到小型气动执行元件的尾部安装座、设备检修门的铰链承重座，都能见到同结构逻辑的零件身影。它的核心作用是通过底座完成与设备主体框架的刚性固定，再通过上部两个带同轴通孔的铰耳，穿装铰接销轴，为需要绕固定轴做小角度摆动的部件提供稳定的旋转支撑，同时承担摆动部件传递过来的径向载荷与少量轴向窜动力。

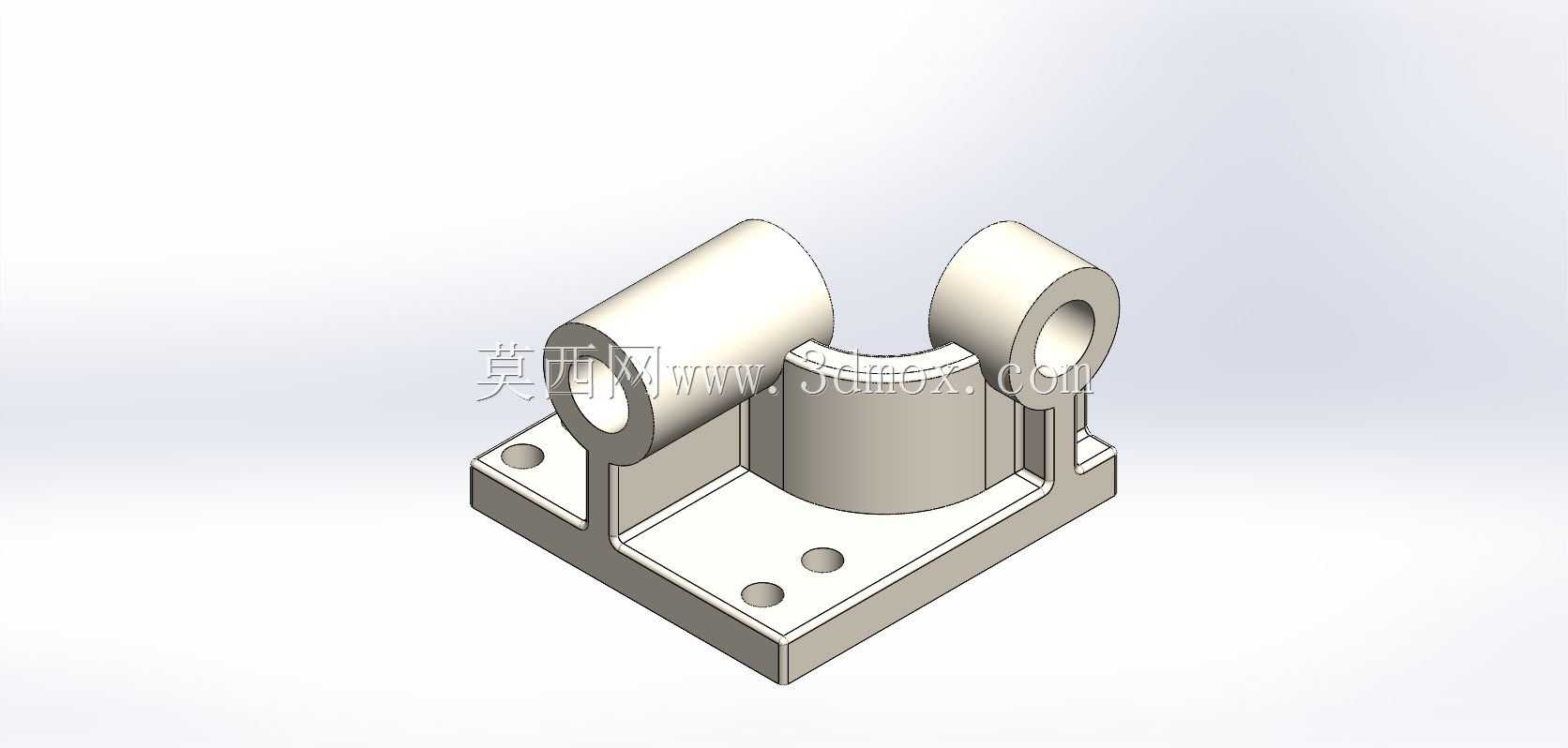

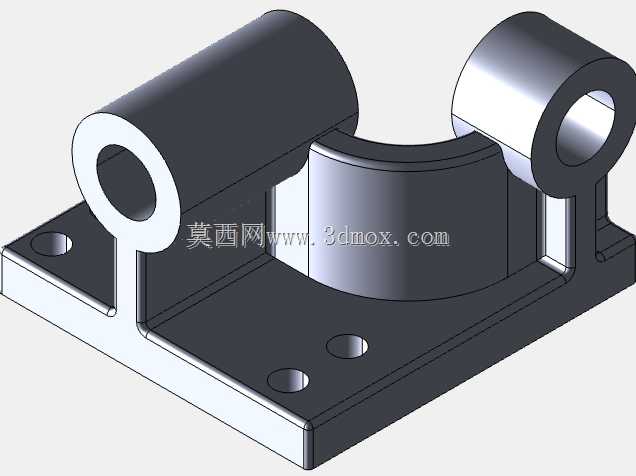

　　从功能特性上看，该零件采用一体式铸造成型后机加工的工艺逻辑设计，底座为带安装沉孔的矩形平板结构，三个沉孔呈三角分布，分别布置在底座的两个对角与侧边位置，这种孔位布局相比对称四孔设计，既能在有限的底座面积上保证安装后的抗扭转能力，又能减少加工孔位的工作量，同时降低安装时的孔位对位难度，安装时沉孔可以完全容纳内六角圆柱头螺钉的头部，避免螺钉头突出底座平面干涉其他部件的布置。底座与上部铰耳之间设置了三角形加强筋，筋板分别连接两个铰耳的外侧壁与底座上平面，同时在两个铰耳中间设置了半圆弧的承托结构，这个半圆弧结构一方面可以在铰耳承受向下的载荷时分担部分筋板的受力，避免筋板与铰耳连接处出现应力集中，另一方面可以对穿装在铰耳孔内的销轴起到中部支撑作用，减少销轴在受载时的弯曲变形量，延长销轴的使用寿命。两个铰耳的内孔为同轴等径设计，孔口处做了小尺寸的倒角处理，既方便销轴的穿装导入，也能去除机加工后的毛刺，避免装配时划伤销轴表面。铰耳的外轮廓为圆柱形，相比方形外轮廓的铰耳，圆柱形结构在承受周向载荷时应力分布更均匀，不会出现棱角处的应力突变，同时也能减少零件的整体重量，降低材料消耗。

　　设计这类支座的时候，首先要确定的是上部铰耳的中心距与内孔直径，这两个参数直接决定了适配的销轴规格，以及能够承载的铰接部件重量，铰耳的厚度需要根据销轴的直径做匹配，一般铰耳厚度取销轴直径的0.8到1.2倍，过薄会导致铰耳孔壁受载后出现胀裂变形，过厚则会无谓增加零件重量与加工成本。然后要确定底座的安装边界尺寸，底座的长宽尺寸需要大于上部铰耳的外轮廓投影尺寸，保证加强筋有足够的布置空间，同时安装沉孔的中心到底座边缘的距离要满足螺钉安装时的扳手空间要求，一般不小于螺钉公称直径的1.5倍，避免安装时扳手与底座边缘发生干涉。底座的厚度需要根据整体承载能力计算，保证在额定载荷下底座不会出现弯曲变形，一般轻型应用场景下底座厚度取8到12毫米即可满足使用要求，重型场景则需要根据载荷计算结果加厚，同时增加加强筋的数量与厚度。

　　在实际选型适配的时候，需要注意铰耳内孔与销轴的配合公差，一般做间隙配合选择H8/g7的公差带即可，保证销轴转动灵活的同时不会出现过大的晃动量，如果是需要长期固定不转动的铰接场景，也可以选择过渡配合，通过过盈量减少铰接处的磨损。安装底座的时候，需要先清理安装框架表面的毛刺与焊渣，保证底座与安装面完全贴合，避免出现点接触导致底座受载后变形，锁紧安装螺钉时要按照对角顺序分次拧紧，避免单个螺钉受力过大导致螺钉断裂或者底座翘曲。如果应用在有腐蚀或者多粉尘的场景，还可以在铰耳的外侧加装密封端盖，在铰耳内孔与销轴的配合面加注润滑脂，减少粉尘进入配合面造成的磨粒磨损，延长零件的维护周期与使用寿命。这类支座的结构设计逻辑非常经典，在做同类型铰接支撑零件的建模时，可以直接复用该结构的布局思路，根据实际的载荷参数与安装空间调整各部分的尺寸比例，不需要重新做结构拓扑优化，就能快速得到满足使用要求的零件模型，大幅缩短设计周期。
