500毫升大容量手动抽液注射器结构设计

　　这款500毫升规格的手动抽注器具，核心应用场景覆盖汽修维保、小型化工实验、家用DIY流体转移等多个领域，最常见的使用场景是汽修作业中抽取发动机油、变速箱油这类粘度偏高的流体，也可适配低粘度水剂、轻度腐蚀性弱的化工液体的定量转移作业，相比电动抽液设备，它无需外接电源或气源，单手即可操作，在狭窄机舱、无供电的户外作业场景下适配性极强。

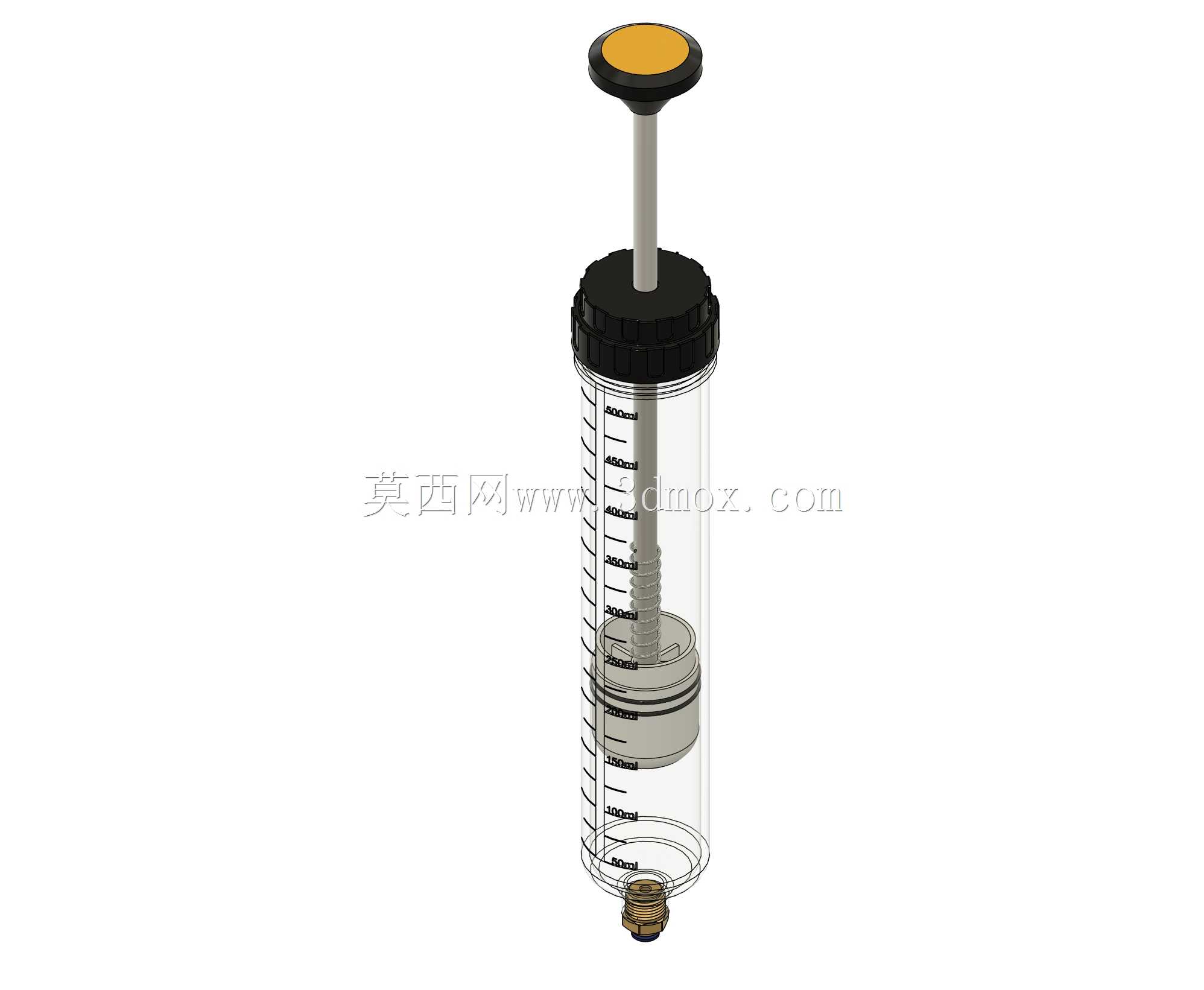

　　从功能特性来看，这款抽注器采用柱塞式密封结构，活塞部位配置多道密封胶圈，在抽拉推杆形成内腔负压时，能够保证足够的真空度实现流体自吸，推杆端部的按压盘做了加大防滑设计，抽拉和推注时施力更均匀，不会出现推杆偏斜导致的密封泄漏问题。筒体采用透明高强度工程材质，外壁直接蚀刻容量刻度，作业时可以直观读取抽取或注入的液体体积，无需额外搭配计量容器，减少流体转移过程中的洒落与污染。筒体下端的出液接口采用6mm外径的自锁快插结构，也就是行业内常用的BUC6型快接规格，可以直接适配同内径的尼龙软管、橡胶油管，插接后自带锁止结构，抽注带压力的流体时不会出现管路脱开的问题，拆卸时只需按压接口锁圈即可快速拔管，无需额外工具。

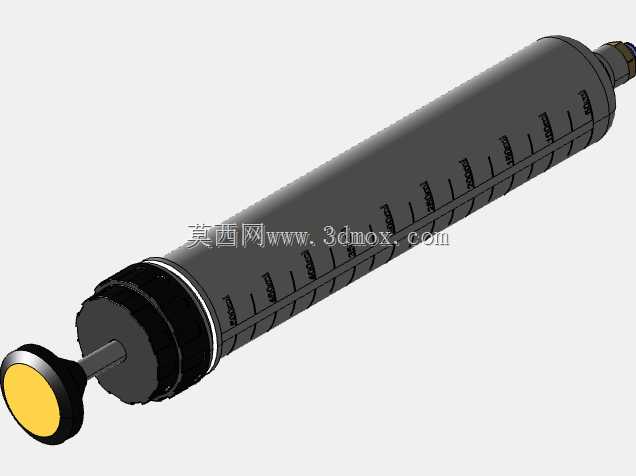

　　设计过程中优先考虑了实际作业的操作边界，整体外形尺寸控制在40cm长度、5cm外径的范围内，筒体直径控制在5cm，一方面保证了500毫升的额定容量，另一方面纤细的筒体可以伸入大部分车型的机油加注口、狭窄的设备储液腔内部，不会因为筒体过粗无法伸入作业位置。推杆的行程做了限位设计，拉到最大行程时刚好对应500毫升的满量程，不会因为过度抽拉导致活塞脱出筒体，同时推杆与上端盖之间做了导向配合，长行程抽拉时推杆不会出现径向晃动，保证活塞始终与筒壁保持均匀贴合，延长密封件的使用寿命。上端盖与筒体采用螺纹旋合结构，长期使用后如果密封胶圈出现磨损，可以直接旋开端盖更换活塞密封件，无需整体报废器具，降低长期使用成本。

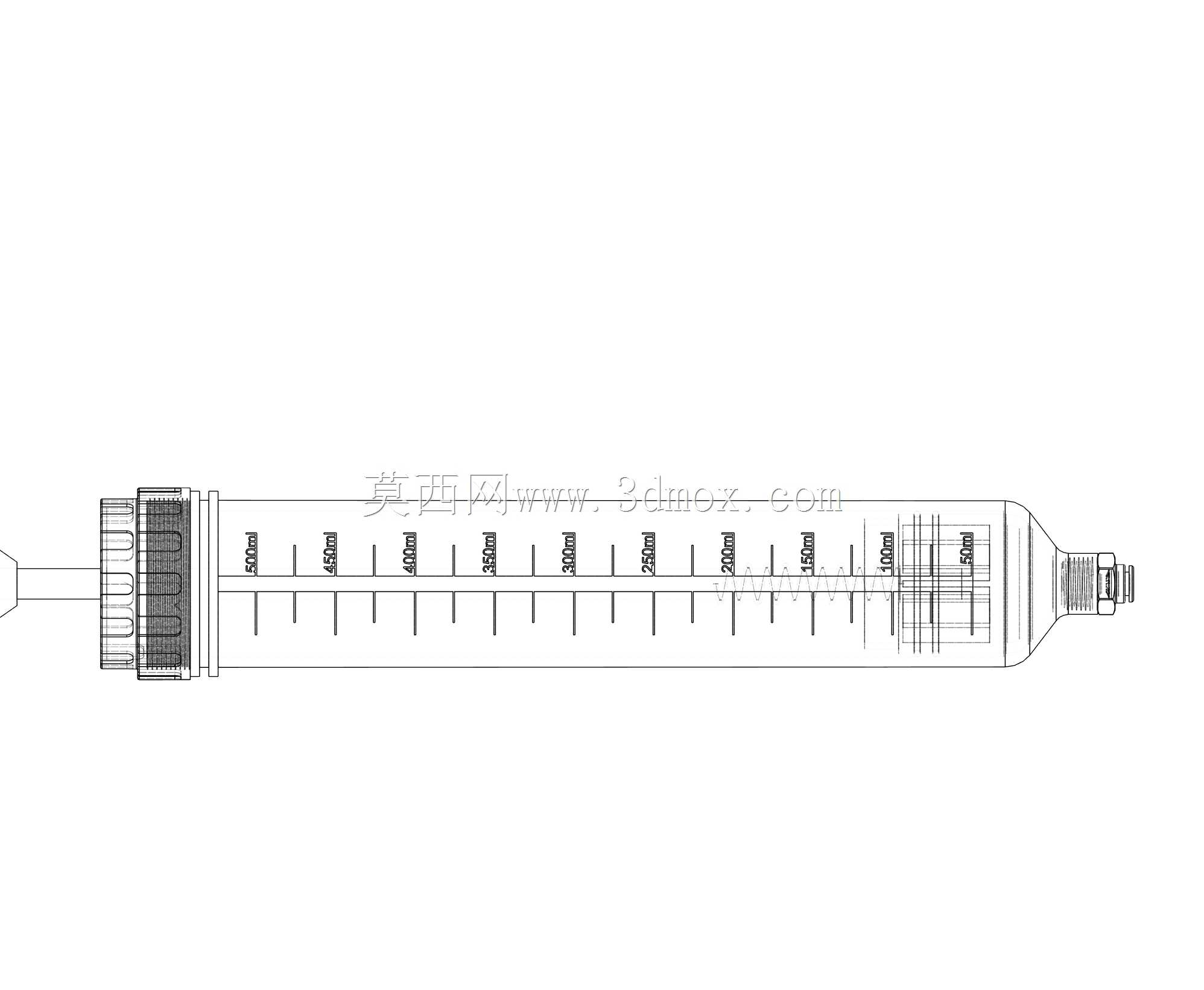

　　实际建模过程中，对内部活塞的密封槽尺寸做了反复校验，胶圈的压缩量控制在合理区间，既保证足够的密封性能，又不会因为压缩量过大导致抽拉阻力过高，长时间操作出现手部疲劳。筒体的刻度线从底部10毫升位置开始标注，每10毫升设置一个长刻度线，每50毫升标注容量数值，满足不同精度要求的定量抽注需求。出液接口的内部流道做了圆弧过渡处理，没有直角台阶，高粘度油液通过时不会出现流阻过大的问题，抽注完毕后残留的液体也更容易清理，不会在流道死角积存变质，影响后续使用。考虑到汽修场景下经常接触油污，所有与液体接触的部件都采用耐油材质，接触矿物油、合成机油类介质不会出现溶胀、开裂的问题，非金属部件的耐温范围覆盖日常作业的-10℃到60℃区间，常规户外、车间环境下使用不会出现材质性能下降。

　　在安装适配层面，下端的6mm自锁接口除了适配常规软管，也可以转接不同规格的延长管、尖嘴接头，针对不同深度的储液腔可以灵活搭配附件，比如抽取深置的储液罐液体时，可以加长接入软管，不需要将整个器具伸入罐内。推杆顶部的按压盘做了包胶处理，冬季低温环境下操作不会出现冻手打滑的问题，表面的防滑纹理即使手上沾有机油也能稳定施力。筒体的外壁做了轻微的磨砂处理，沾附油污后更容易擦拭清洁，不会像高光透明材质那样残留明显的污渍痕迹。整体结构没有复杂的传动部件，日常维护只需要定期清洁活塞与筒壁之间的杂质，在密封胶圈上涂抹少量润滑脂即可保持操作顺滑，故障率远低于带复杂结构的抽液设备，非常适合非高频次的日常流体抽注作业使用。
