带侧耳凸台的偏心连接支座结构设计

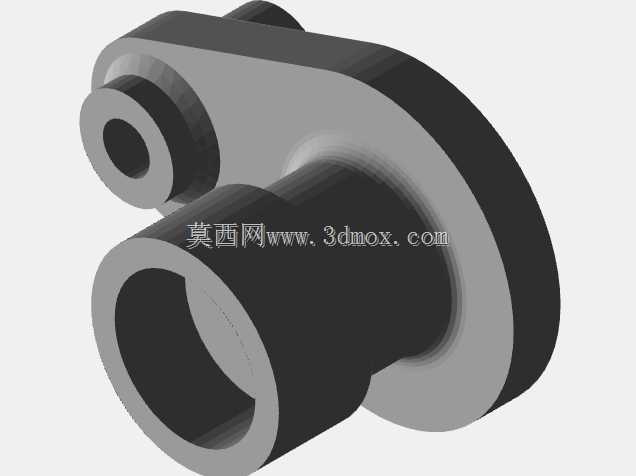

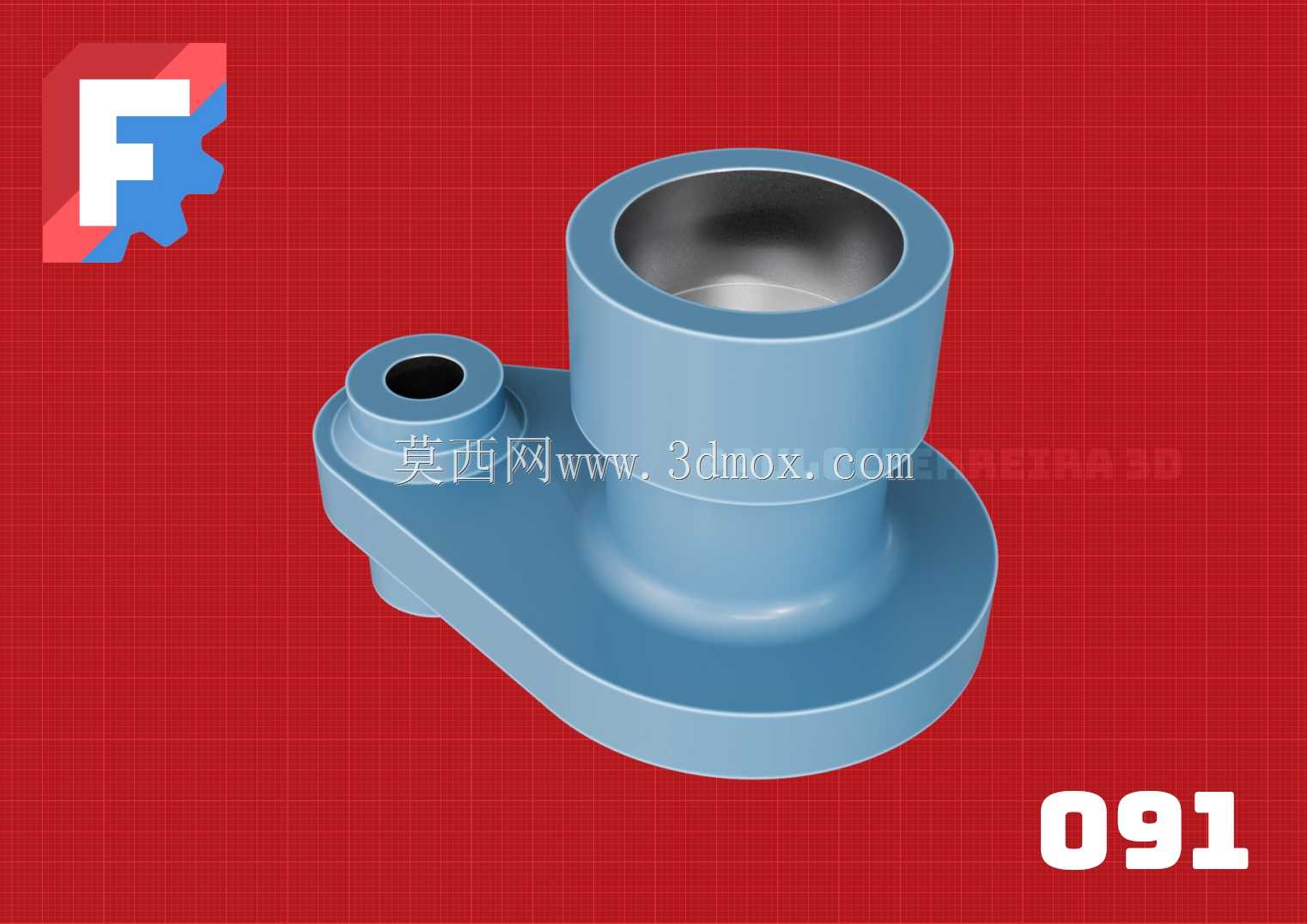

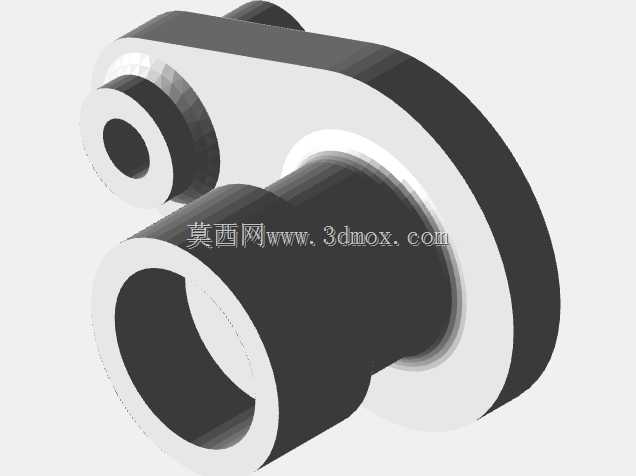

　　在轻工输送、小型工装夹具以及非标自动化设备的工位定位模块中，这类带侧耳凸台的偏心连接支座是十分常见的支撑定位零件，很多一线结构设计人员在做小型工位的动力传递、轴系定位时，都会用到这类结构来完成偏心距的调整与支撑。从实际使用场景来看，这类零件往往承担着两个核心作用：一是作为主支撑轴套的承载基体，给穿过中心大孔的回转轴提供稳定的径向支撑，保证轴系转动时的同轴度误差控制在允许范围内；二是通过侧边带孔的凸台耳座，完成整个支座在设备安装基板上的定位固定，同时借助偏心的基体轮廓，适配安装空间受限的工位布局，避免和周边的传动件、紧固件产生运动干涉。

　　从结构设计的思路来看，这类支座的设计首先要匹配所支撑轴的直径与载荷工况：中心的大筒状结构是核心承载区，内壁的粗糙度、圆柱度公差直接决定了回转轴的运转稳定性，筒身底部延伸出的圆盘状法兰边，一方面是增加支座和安装面的接触面积，降低单位面积的压应力，避免长期受载后安装面出现压溃变形，另一方面也能在装配时提供更大的涂胶或者放置密封垫片的区域，在有少量切削液、粉尘的工况下，能减少杂质进入轴套配合面的概率。侧边的小凸台耳座并非随意设置，其中心的小孔是安装定位销或者紧固螺钉的位置，设计时需要严格控制小孔和中心大孔的中心距，这个尺寸直接决定了整个支座安装后的偏心位置精度，一旦中心距超差，要么会导致回转轴和配套传动件的啮合错位，要么会让紧固螺钉无法顺利穿入安装基板的对应孔位。

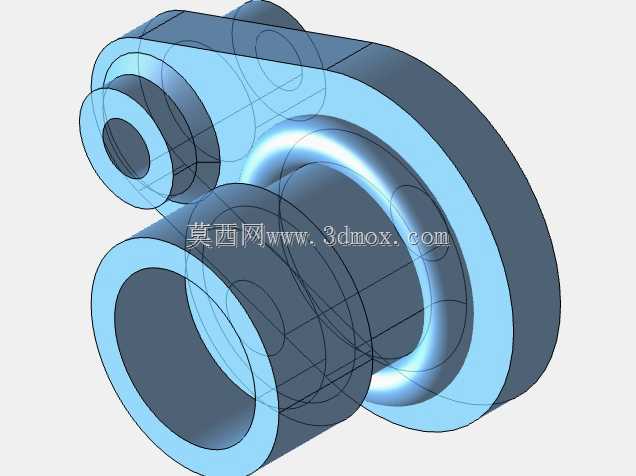

　　从安装边界的角度考量，这类零件的整体高度需要和配套轴的伸出长度匹配，筒身的外径不能过大，否则会挤占周边管线、相邻零件的布置空间，底部圆盘的直径要兼顾支撑稳定性和空间占用，通常会设置为中心大孔直径的2.2到2.8倍，既保证足够的支撑抗倾覆能力，又不会造成材料的浪费。耳座的厚度需要和所用紧固件的头部尺寸匹配，要保证螺钉拧紧后，螺钉头的端面能完全压在耳座的表面，不会出现压接面积不足导致的长期松动。在实际建模过程中，需要特别注意几个过渡位置的处理：中心筒身和底部圆盘的衔接处，要设置合理的圆角过渡，避免直角位置出现应力集中，在设备长期承受交变载荷的工况下，直角衔接处很容易萌生疲劳裂纹，最终导致支座断裂；耳座和主基体连接的位置同样要做圆角过渡，不能直接做成直角相接，否则在紧固螺钉拧紧时，耳座根部很容易因为应力过大出现开裂。

　　这类零件的材质选择通常会根据载荷情况调整，轻载工况下可以采用硬质铝合金加工，重量轻且加工成本低，有一定耐腐蚀能力；中载有冲击的工况下则会选用45号钢做调质处理，表面做发黑防锈，保证足够的强度和韧性。在实际装配时，首先要通过耳座的小孔完成初定位，将支座放置在安装基板的对应位置，穿入定位销后再拧紧紧固件，避免紧固过程中支座出现偏移，之后再将回转轴穿入中心大孔，检查轴的转动灵活性，确认没有卡滞、偏心的情况后，再完成后续传动件的装配。很多新手设计这类零件时，容易忽略中心筒身的有效配合长度，要么把筒身做的过短，导致轴的支撑跨距不足，运转时出现晃动，要么把筒身做的过长，增加不必要的重量和加工成本，通常筒身的有效配合长度设置为中心孔径的1.2到1.8倍，就能满足大多数轻载回转支撑的需求。另外，耳座上的安装孔如果是用于穿螺钉，通常会把孔的上端做一点倒角，方便螺钉顺利导入，也能去除孔口的毛刺，避免装配时割伤操作人员。
