72mm遥控轮配套锁定轴连接轮座

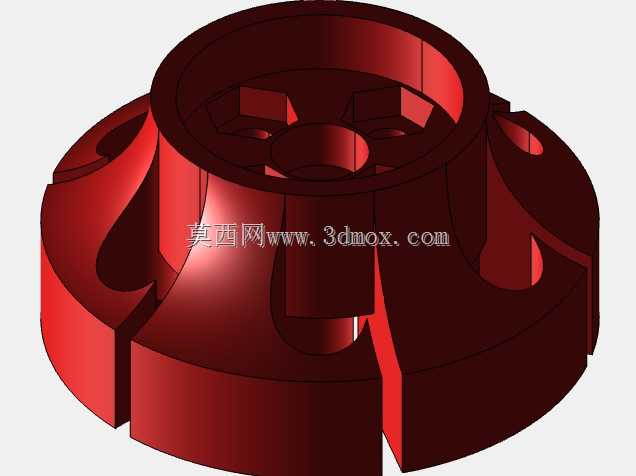

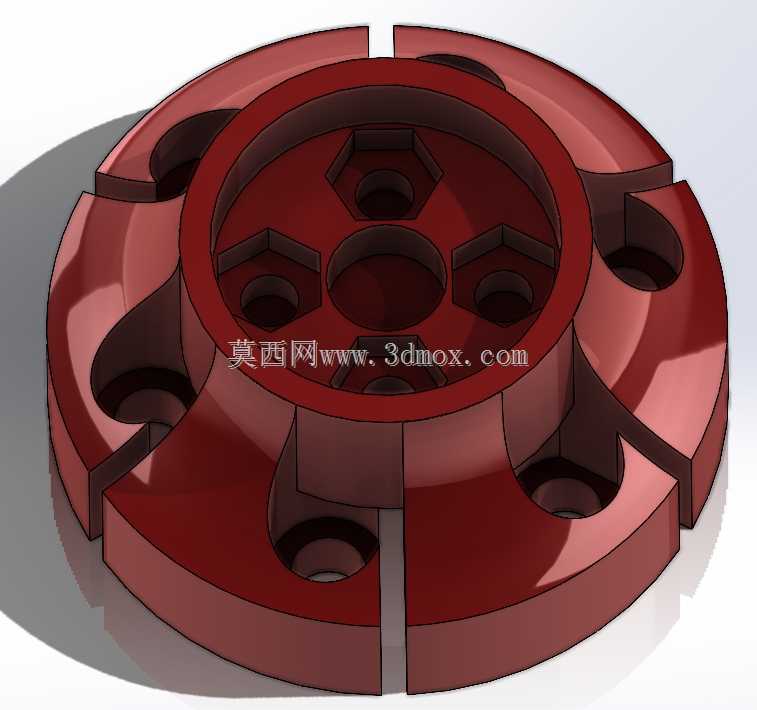

　　这款轮座结构主要面向小型移动机器人、教育类创客移动平台的行走轮组配套场景，适配对应规格的锁定轴输出电机，需搭配同规格Makeblock轴连接器完成动力传输链路的装配，在小型巡检机器人、创客竞赛移动平台、桌面级移动作业小车的行走机构中应用广泛，可直接替代同规格的一体式轮件，解决传统轮轴连接易打滑、同轴度偏差大的问题。从结构设计逻辑来看，整体采用辐条式镂空轮辐布局，轮体中心设置同轴定位凸台，凸台内部预留六角形嵌装槽，可直接嵌入轴连接器的六角定位段，装配时无需额外打销钉或涂胶，依靠六角面的咬合即可传递额定扭矩，避免轮体与输出轴之间出现相对转动；中心凸台周边均匀分布四个内凹安装位，每个安装位预留沉头螺丝过孔，可通过紧固件将轮体与轴连接器端面锁紧，进一步消除轴向窜动的间隙，即使在频繁正反转、急停急走的工况下，也不会出现轮体松脱的问题。

　　轮体外缘设置六处径向开槽，将轮缘等分为六个独立的弧形段，这种开槽设计一方面可以降低轮体整体重量，减少行走机构的转动惯量，降低电机启动时的负载冲击，另一方面可以在轮体外缘套装橡胶胎面时，为胎面提供形变让位空间，避免胎面受压后出现局部鼓包或脱落的情况，同时开槽结构也能在轮体注塑成型时减少壁厚不均导致的缩痕，提升成型件的尺寸精度。从安装边界尺寸来看，轮体整体外径为72mm，中心安装凸台的内径与对应轴连接器的外径采用H7/h6的间隙配合公差，装配时可直接徒手推入定位，无需额外敲击或压装，轮体总厚度控制在适配常规小型直流减速电机的输出轴长度范围内，安装后轮体背面与电机端面预留0.5mm的安全间隙，避免轮体转动时与电机端盖发生摩擦。

　　在实际选型使用时，需要注意该轮座本身不包含橡胶胎面与轴连接器，需单独采购对应规格的配件完成整套轮组的装配，轮体上的所有安装孔位均与Makeblock系列的搭建孔位兼容，可直接适配该体系的铝型材搭建结构，无需额外打孔改孔。轮体的受力结构经过优化，轮辐与中心凸台、轮缘的连接处均设置R2的圆角过渡，避免应力集中导致的轮辐断裂，在额定负载下，单轮可承受5kg的垂直载荷，满足小型移动平台的载重需求。设计时还考虑了装配的防呆特性，中心六角槽的其中一个角位设置微小的定位缺口，对应轴连接器上的凸点，可避免装配时六角对位错误导致的安装卡顿，即使是新手装配也能快速完成对位。

　　轮体背面设置一圈环形减重槽，在不降低结构强度的前提下进一步减少材料用量，同时减重槽可容纳轴连接器的突出部分，让轮体与连接器的贴合更加紧密，减少装配后的累计公差。在行走工况下，轮体的镂空结构还可以减少风阻，同时在轮体沾附杂物时，杂物可从镂空缝隙中掉落，避免卡滞在轮体与车架之间。
