转子式MEPA LZM-4T变面积流量测量装置

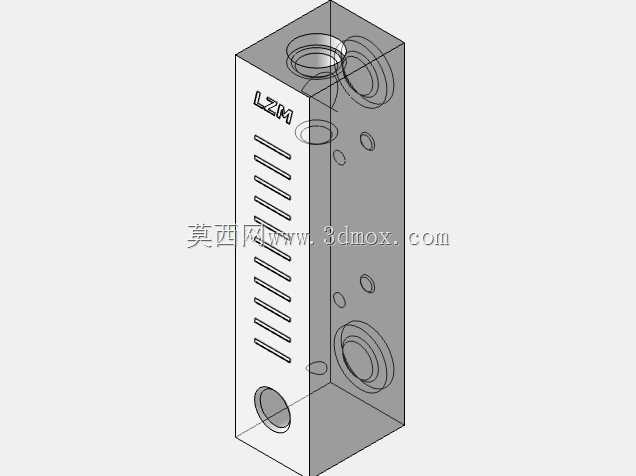

　　这款变面积式流量测量装置，主要面向中小口径工业流体管路的流量监测场景，在气动回路、小流量液体输送、实验室流体试验台、水处理支路、小型化工配料管线中都有广泛应用，核心作用是直观反馈管路内流体的实时流量值，无需额外供电即可完成就地读数，部分配套信号输出组件的型号还可将流量数据上传至设备控制系统，参与闭环流量调节。从结构设计来看，主体采用立式长方体壳体布局，这种结构的优势在于可以直接垂直安装在竖直管段上，不需要额外的安装支架转接，壳体一侧预留的多组通径接口，分别对应流体的流入、流出通路，接口处做了同轴度公差约束，保证和外接管路对接时不会出现偏心渗漏的问题。

　　壳体表面加工的多组平行散热槽，并非单纯的外观装饰，当测量介质温度与环境温度存在差值时，这些槽道可以增加壳体与空气的接触面积，减少壳体内外温差带来的测量误差，同时也能避免壳体内部因为温度变化产生凝露，影响内部浮子的活动顺畅度。设计阶段首先确定的是浮子的活动行程范围，根据测量量程的上限，倒推锥形测量管的锥度参数，保证浮子在全量程范围内的升降动作无卡滞，浮子的导向结构做了限位设计，即使管路内出现瞬间流体冲击，浮子也不会冲出测量管段造成损坏。

　　壳体上的安装定位孔，分别布置在壳体的对角位置，安装时可以通过螺栓直接固定在墙面或者设备安装板上，孔位的位置公差控制在0.1mm以内，保证安装后设备的垂直度满足测量要求，因为这类变面积流量计对安装垂直度有明确要求，倾斜角度超过3度就会带来明显的测量偏差。从安装边界来看，设备整体为窄长型结构，横向占用空间较小，适合安装在管路排布密集的设备内部，不需要预留过大的侧向操作空间，日常读数时只需要正对壳体上的刻度面即可，刻度线采用蚀刻工艺加工在壳体透明视窗对应的位置，长期使用不会出现刻度磨损脱落的问题。接口处的密封槽设计适配常规的O型密封圈，不需要定制特殊密封件，后期维护更换密封件时采购成本更低，拆装流程也更简便。

　　内部的浮子组件采用密度均匀的耐腐蚀材料加工，适配多数中性气体和液体的测量场景，不会因为短期接触弱腐蚀性介质就出现浮子重量变化，导致测量精度漂移。在结构建模过程中，所有配合面都做了圆角过渡处理，既避免了加工过程中的应力集中问题，也减少了流体在壳体内流动时的局部涡流，降低流阻对测量结果的干扰。壳体的壁厚设计兼顾了结构强度和轻量化需求，在满足1MPa公称压力使用要求的前提下，尽可能压缩壁厚尺寸，减少整体材料消耗，同时也降低了设备自身重量，减轻安装点位的承重负担。设备的进出接口采用同轴设计，和管路对接时不需要调整管路的走向，直接串联在竖直管段上即可完成安装，大幅降低现场安装的施工难度。
