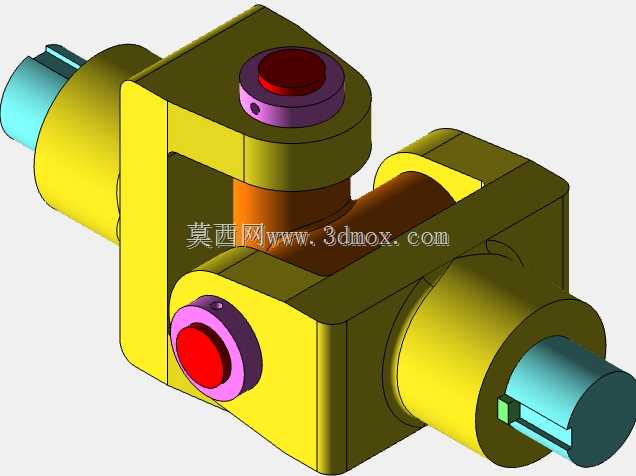

十字轴式万向传动铰接机构三维结构

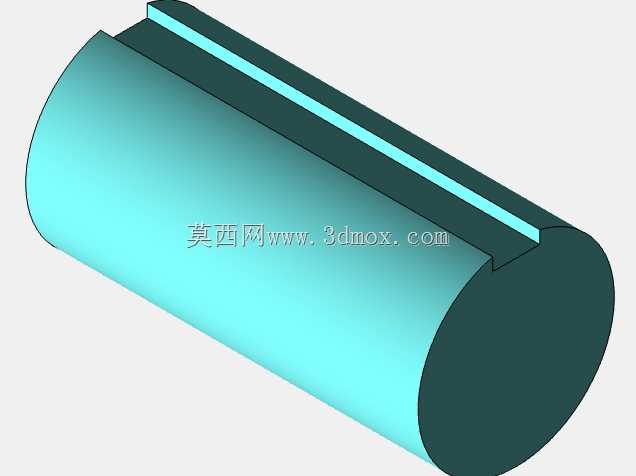

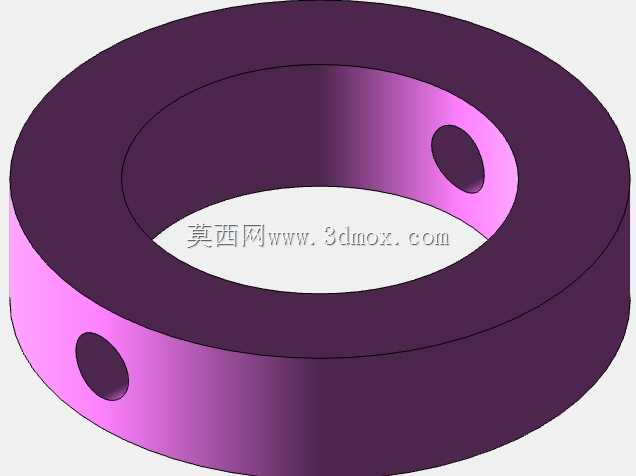

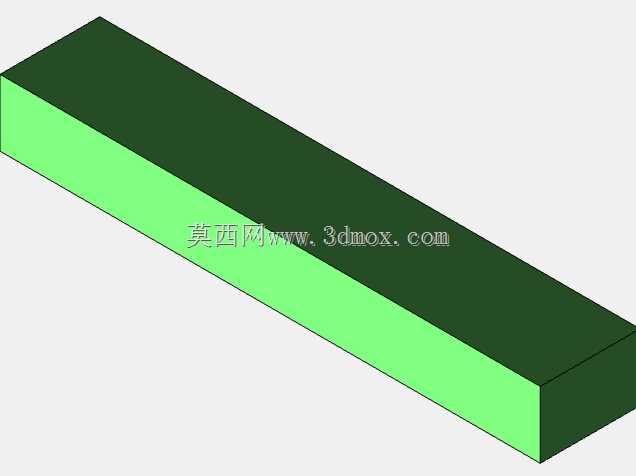

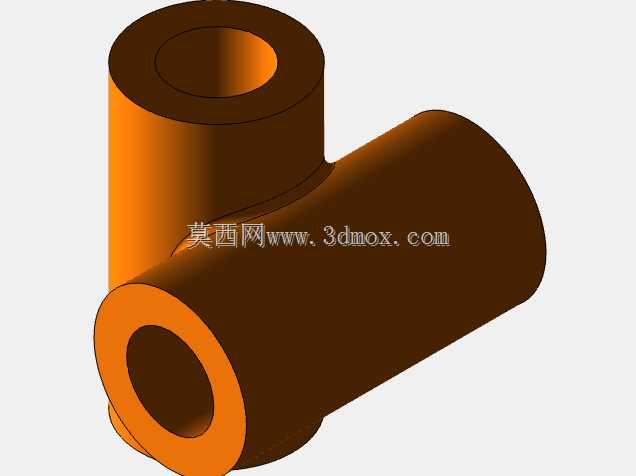

　　该铰接传动结构主要应用于存在轴线夹角偏差的动力传输场景，常见于中小功率设备的传动轴系、轻工机械进给机构、小型输送线动力接驳位置，可补偿两连接轴之间因安装误差、机架形变、运行振动带来的角度偏移，避免轴系因刚性连接产生额外弯曲应力，延长传动部件的整体使用寿命。从结构功能来看，该机构核心为十字交叉轴传动原理，两个互相垂直的轴颈分别嵌入两侧叉形架的轴孔内，配合耐磨衬套实现转动自由度释放，可在两轴夹角不超过25°的工况下稳定传递扭矩，运行过程中不会出现卡滞或传动间隙过大的问题。两侧伸出的轴端采用平键连接结构，可直接与配套的带轮、联轴器或传动轴对接，轴端的限位挡圈槽可实现轴向定位，防止运行过程中轴系窜动脱出。

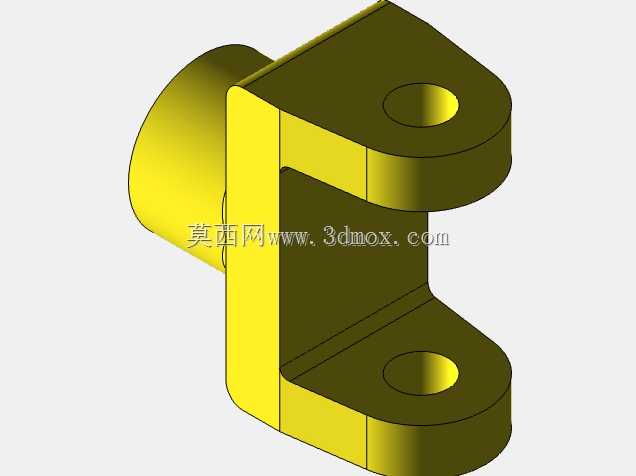

　　设计过程中优先考虑了装配便利性，十字轴与叉架的配合选用间隙配合公差，衬套采用自润滑材质，日常维护无需频繁加注润滑脂，可适配多粉尘、少维护的工业运行环境。叉形架采用一体式铣削成型结构，相比焊接式叉架具备更高的结构强度，可承受瞬时冲击载荷，避免交变载荷下焊缝开裂的风险。外形尺寸方面，该机构整体沿轴向的总长度可根据配套轴系的安装间距调整，本次建模的标准款轴向总长度为126mm，叉架主体最大外轮廓尺寸为68mm×72mm，十字轴轴颈直径为18mm，两侧伸出轴的直径为22mm，轴端键槽宽度为6mm，安装时需预留至少10mm的径向操作空间用于紧固轴端锁紧螺钉，两连接轴的初始同轴度偏差建议控制在3mm以内，可大幅降低运行过程中的振动噪声。

　　结构细节上，十字轴两端的密封端盖采用过盈配合压入叉架轴孔，可阻挡外界粉尘、切削液进入配合面，避免衬套异常磨损。轴端的扁位结构可配合锁紧螺母实现轴向固定，相比传统的卡簧固定能承受更大的轴向拉力，适配正反转频繁切换的传动工况。在选型适配时，需根据传递扭矩的大小匹配对应规格的十字轴直径，该规格机构额定传递扭矩为120N·m，最高适配转速为1500r/min，不可超转速超扭矩运行，否则会出现十字轴弯曲变形、叉架断裂的故障。建模过程中对所有配合面做了公差标注，装配体中未出现干涉区域，可直接导出工程图用于生产加工，也可导入多体动力学软件做运动仿真，验证不同轴夹角下的传动效率与载荷分布。

　　该结构相比波纹管联轴器、膜片联轴器具备更大的角度补偿能力，相比球笼式万向节结构更简单、制造成本更低，适合对成本敏感、角度补偿需求较大的传动场景，在小型农机、食品输送设备、包装机械的动力传输环节都有广泛的应用空间。安装时需注意两侧叉架的相位对齐，若相位偏差超过1°会导致输出端转速波动增大，加剧设备振动，调试时可通过打表测量输出轴的转速均匀性来校准相位。
