适配树莓派5带散热结构的可折叠保护外壳

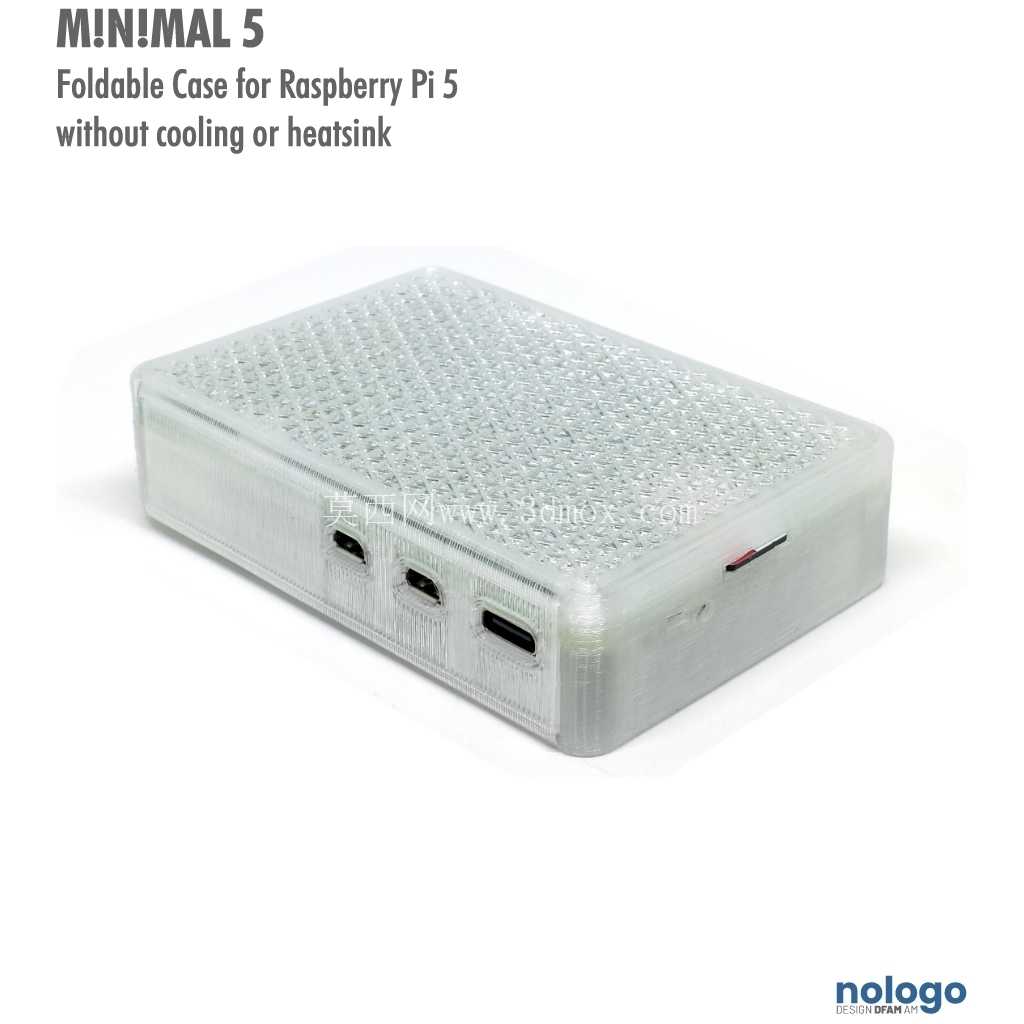

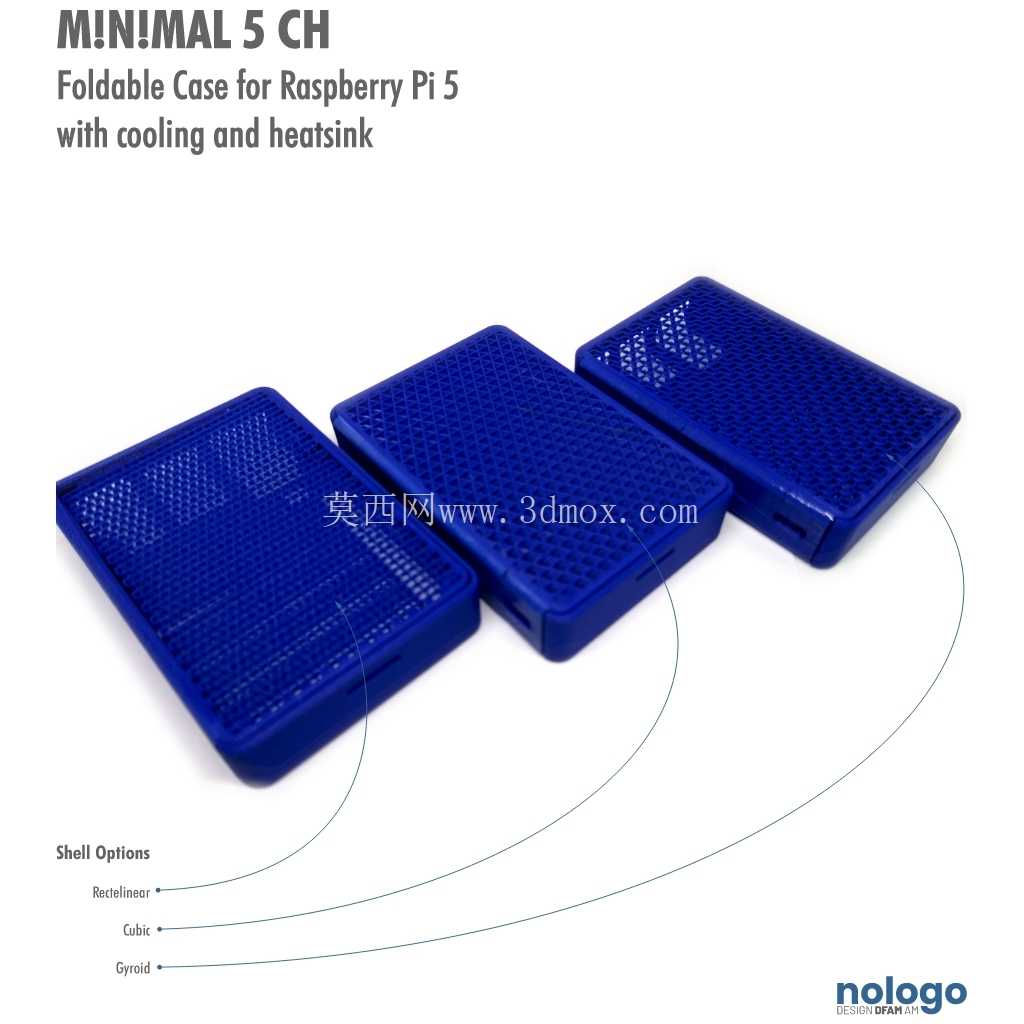

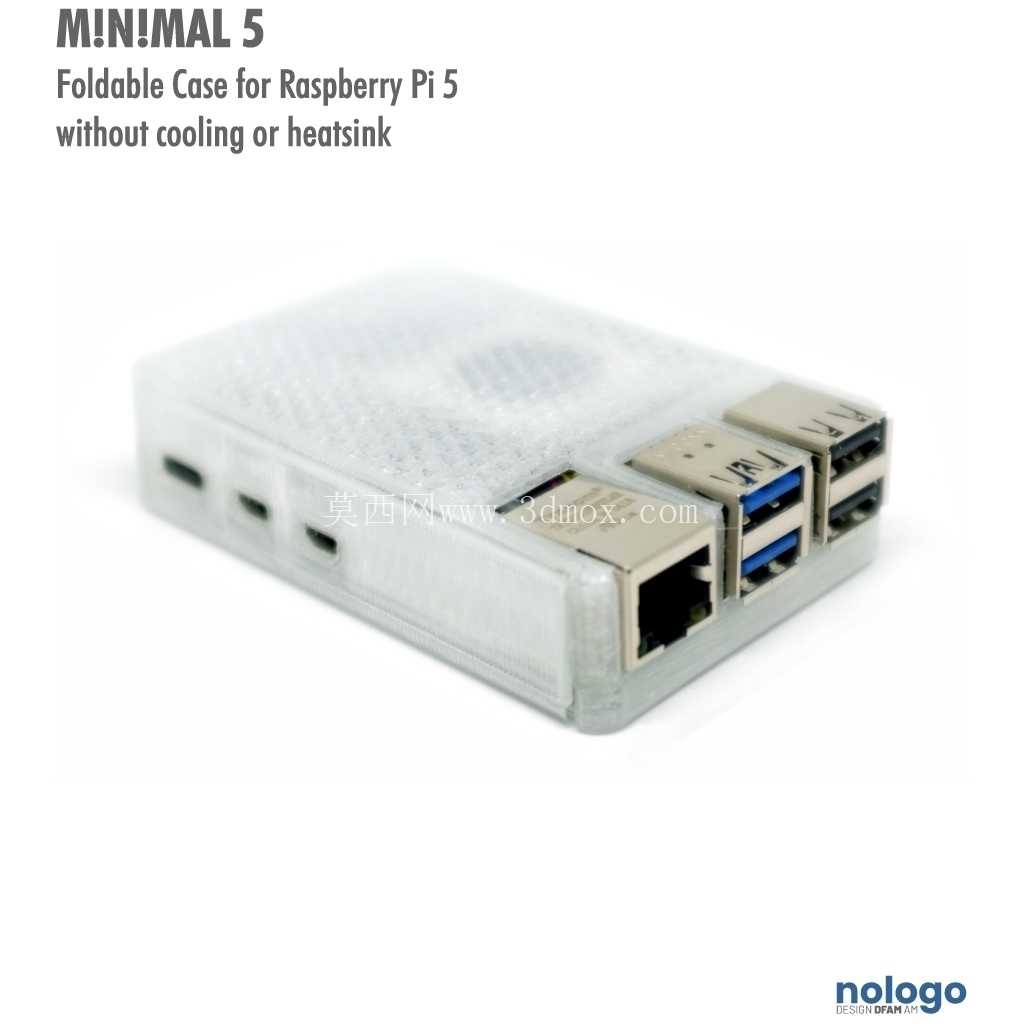

　　在嵌入式开发与小型智能硬件部署场景中，单板计算机的防护结构一直是容易被忽略却直接影响设备运行稳定性的环节，尤其是搭载主动散热组件的树莓派5，常规卡扣式外壳要么无法兼容散热片与风扇的安装高度，要么需要拆分多个零件打印后组装，不仅增加打印支撑的耗材浪费，组装过程中还容易出现卡扣断裂、对位偏差的问题，这款可折叠外壳正是针对这类实际使用痛点完成的结构设计。从实际部署场景来看，不管是桌面级开发调试、小型工控柜内嵌入式安装，还是DIY智能终端的外露式装机，这款外壳都能适配不同的安装边界：纤薄版结构适配仅贴装被动散热片的低负载场景，整体安装高度控制在极低范围内，可塞入狭窄的设备夹层；全高版结构预留了足够的顶部空间，可兼容标准尺寸的主动散热风扇与加高散热片，满足高负载运算下的通风散热需求，不会出现外壳遮挡散热风道、导致芯片过热降频的问题。

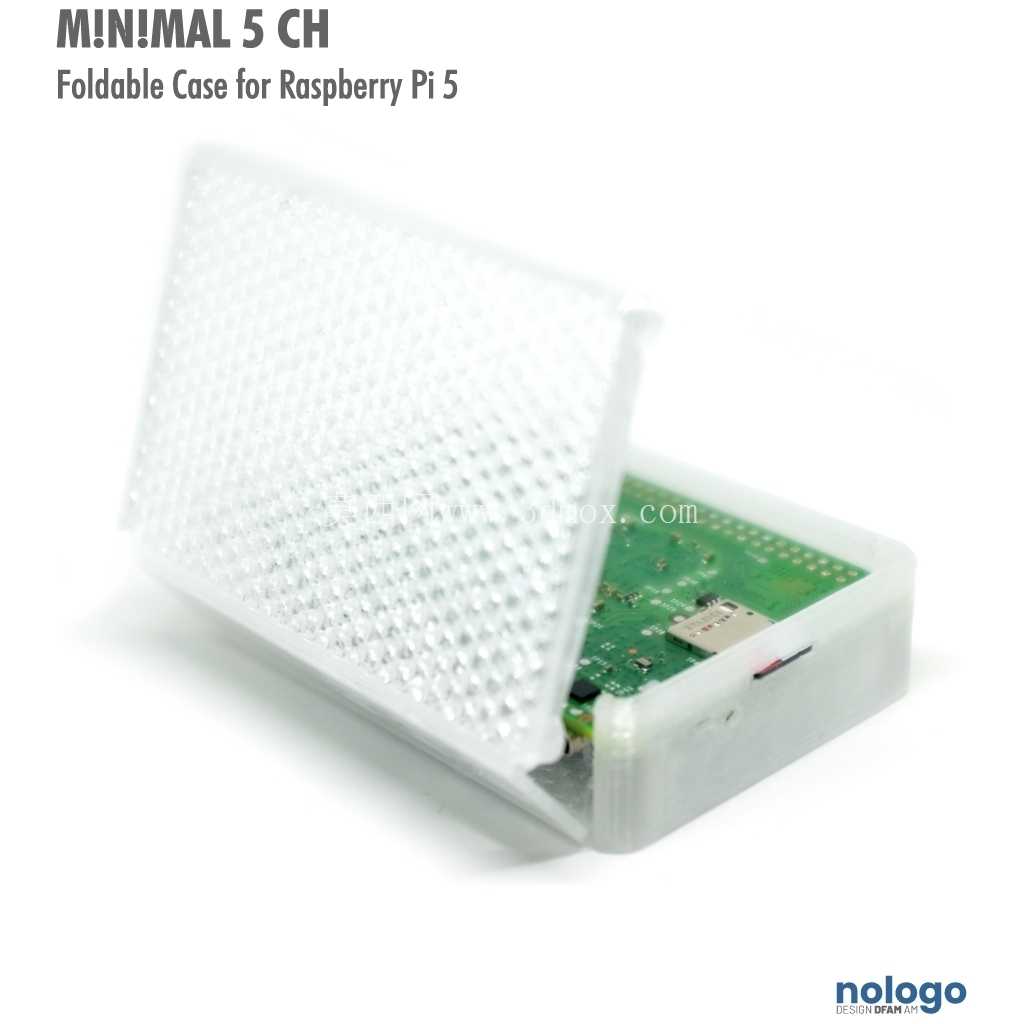

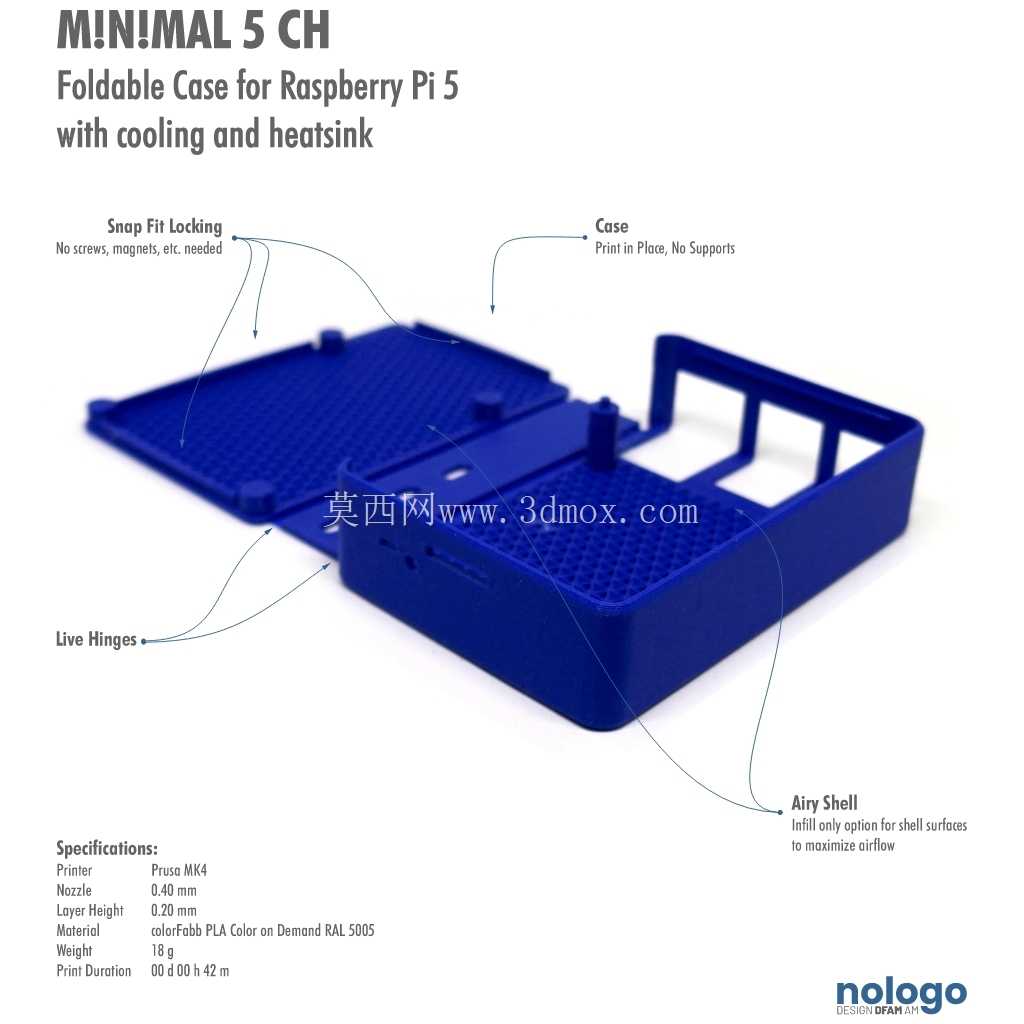

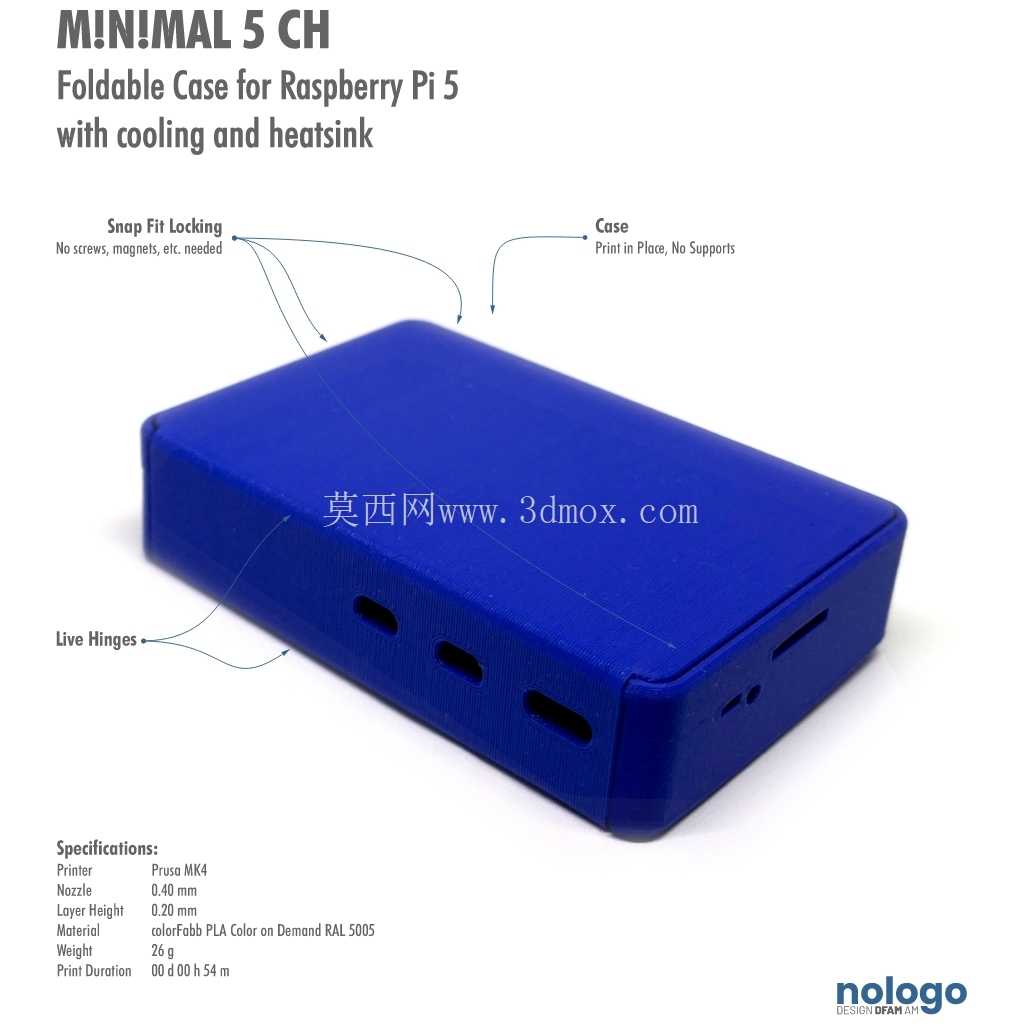

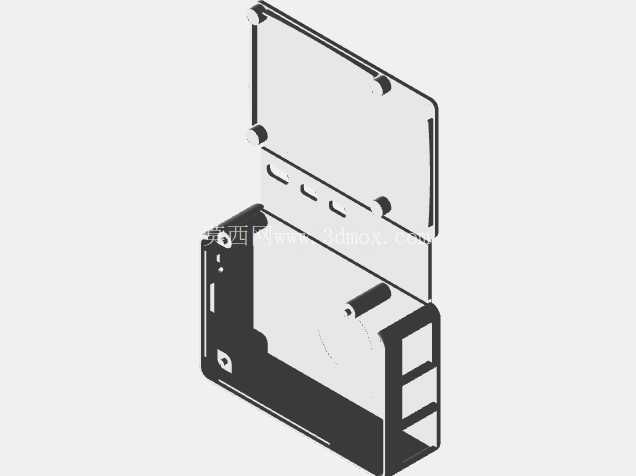

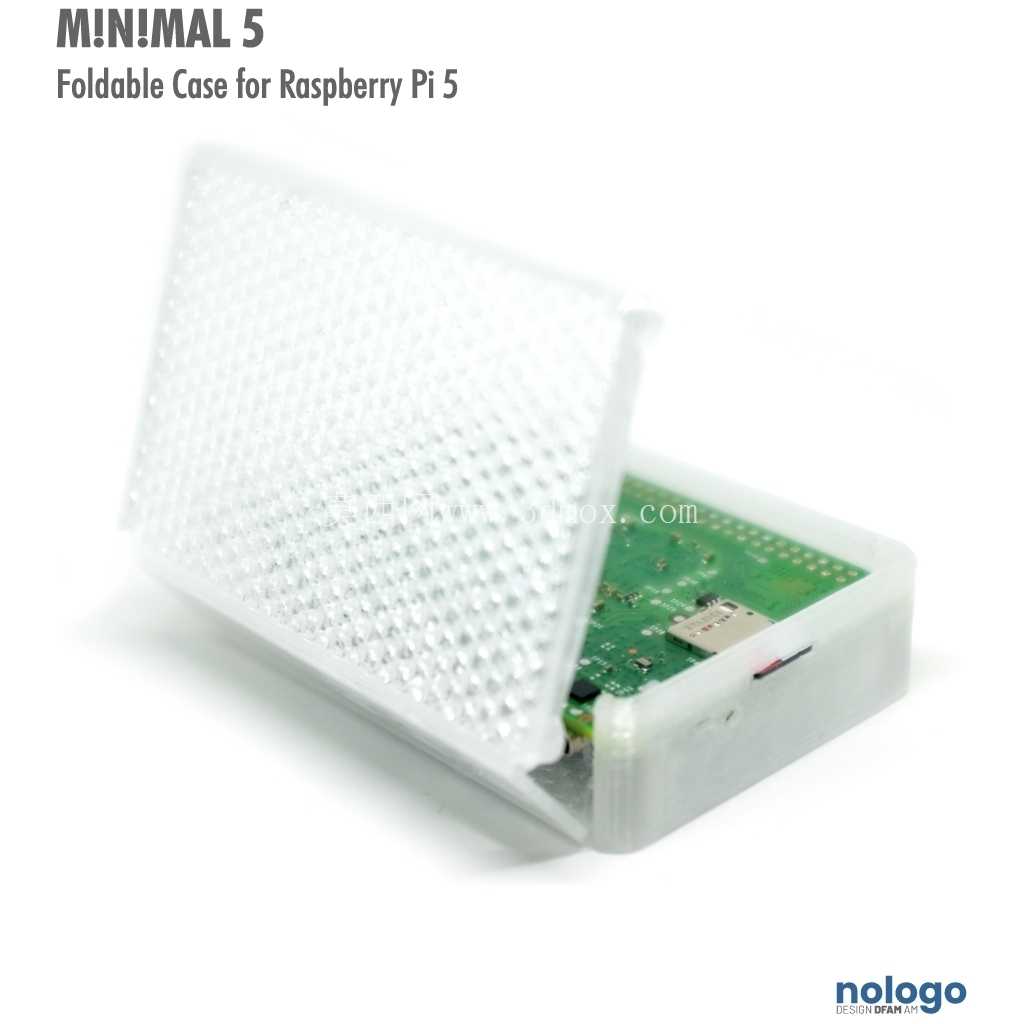

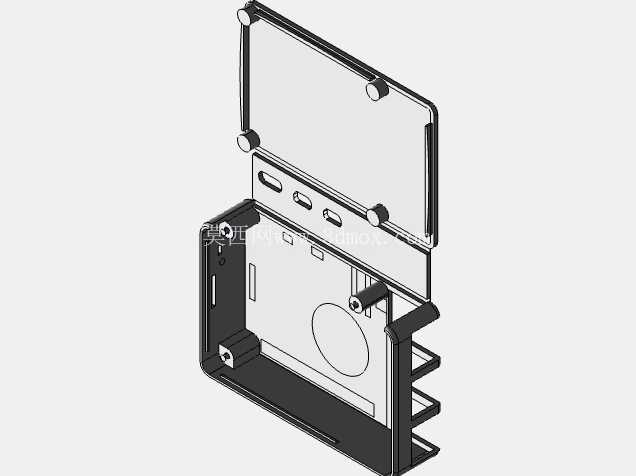

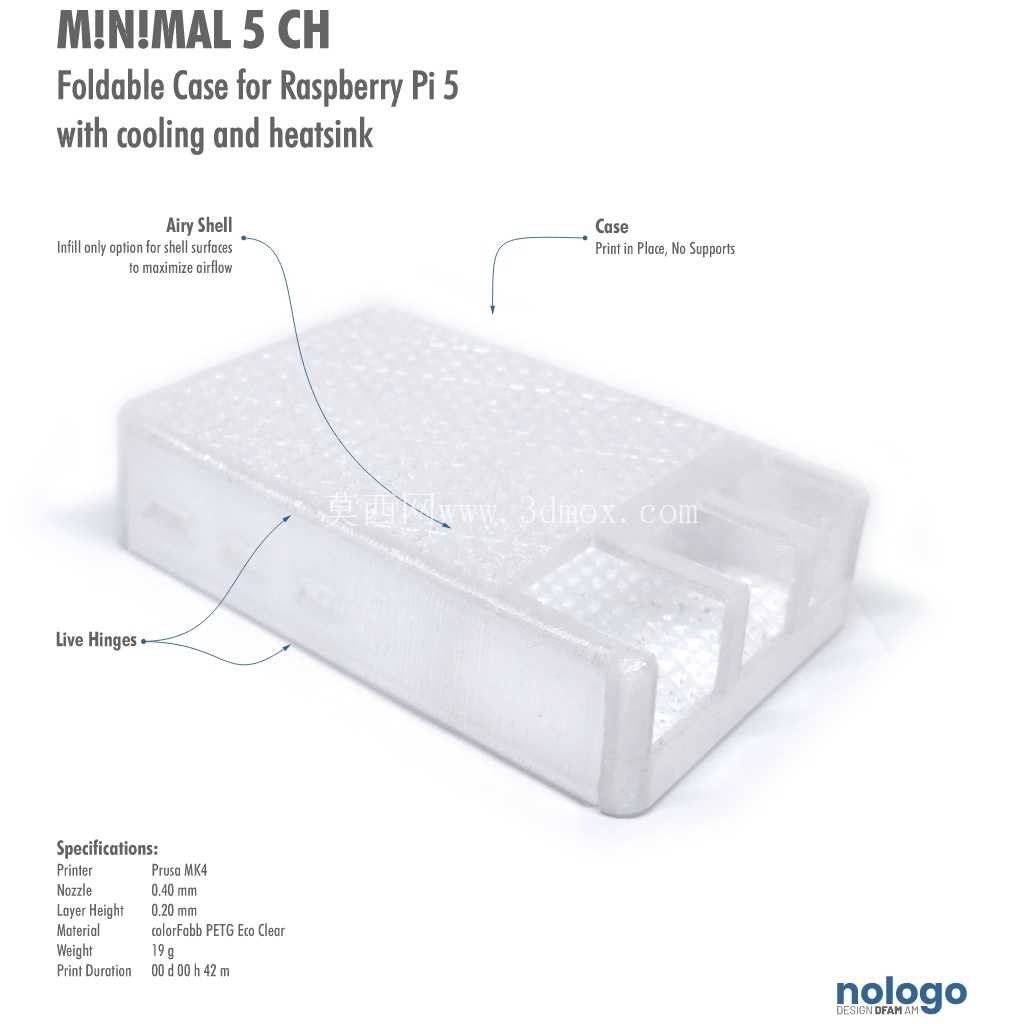

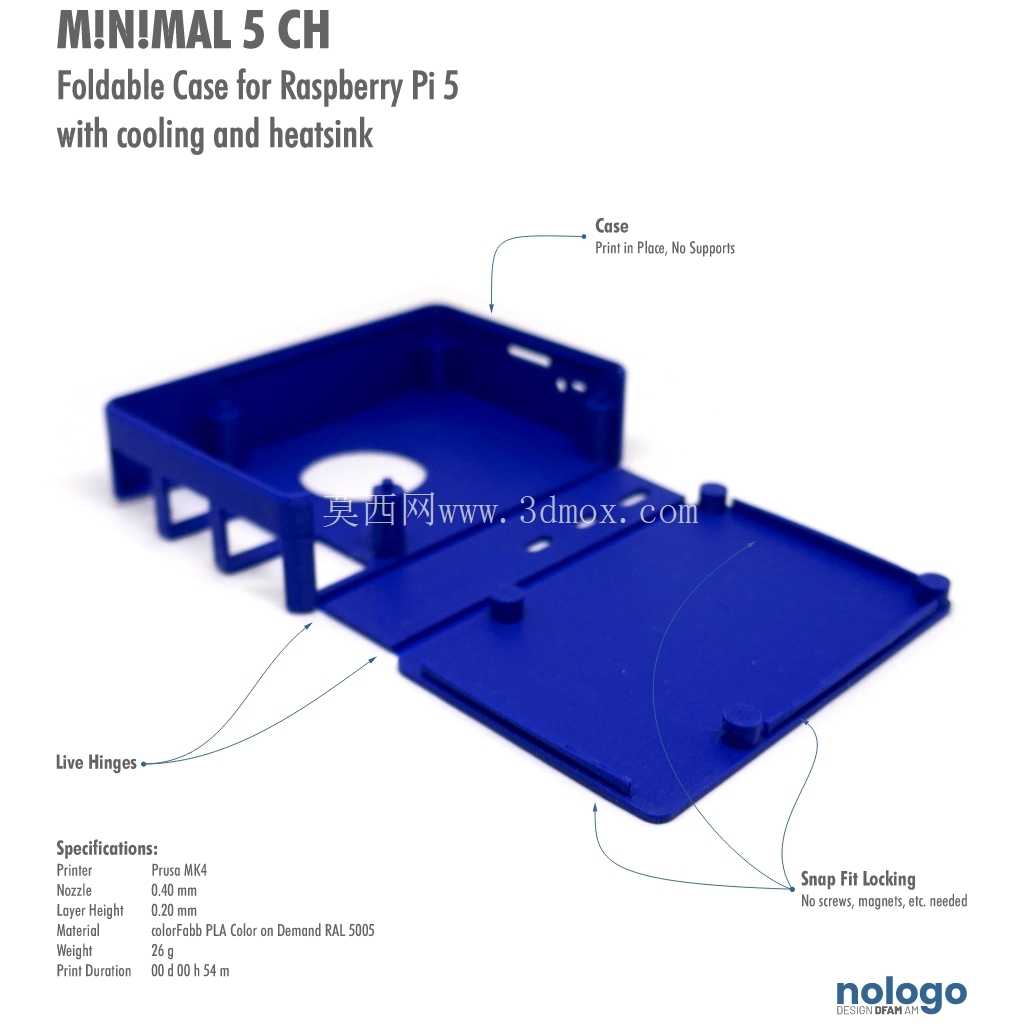

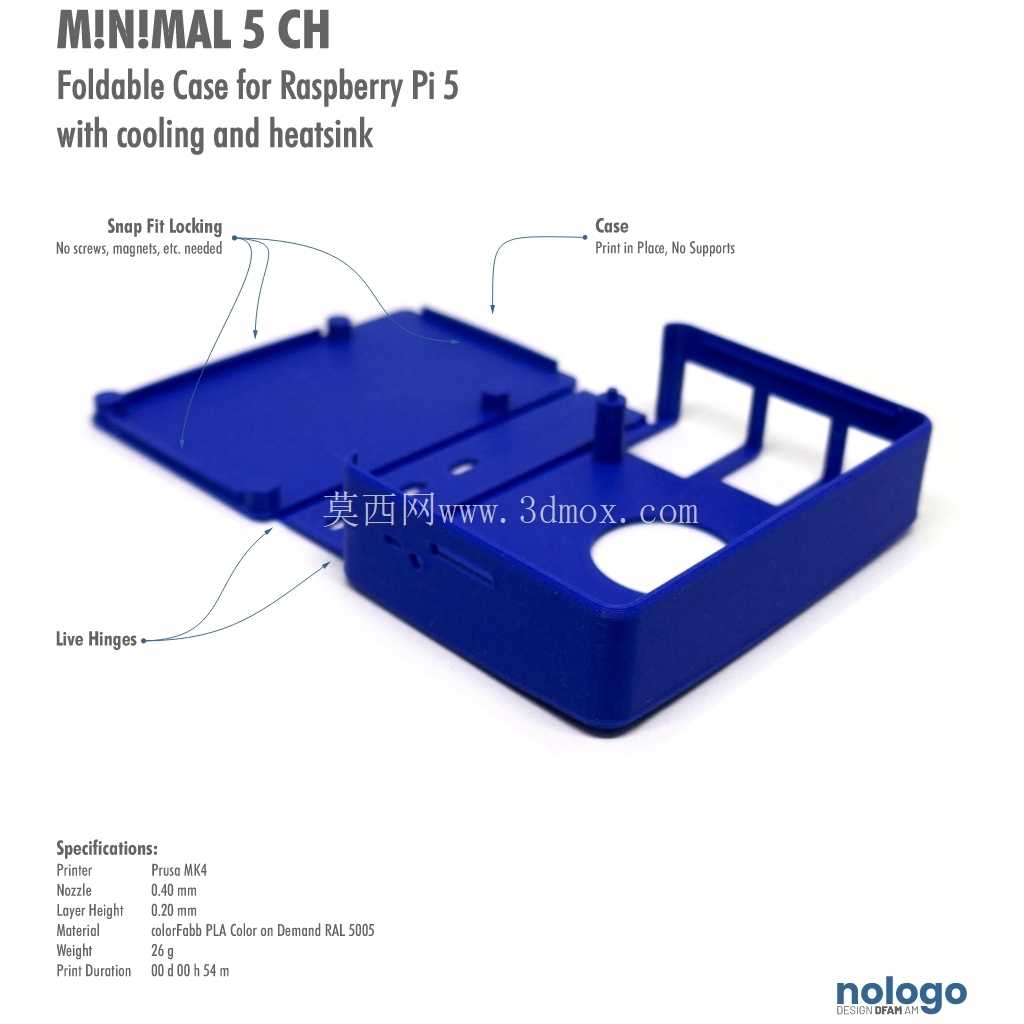

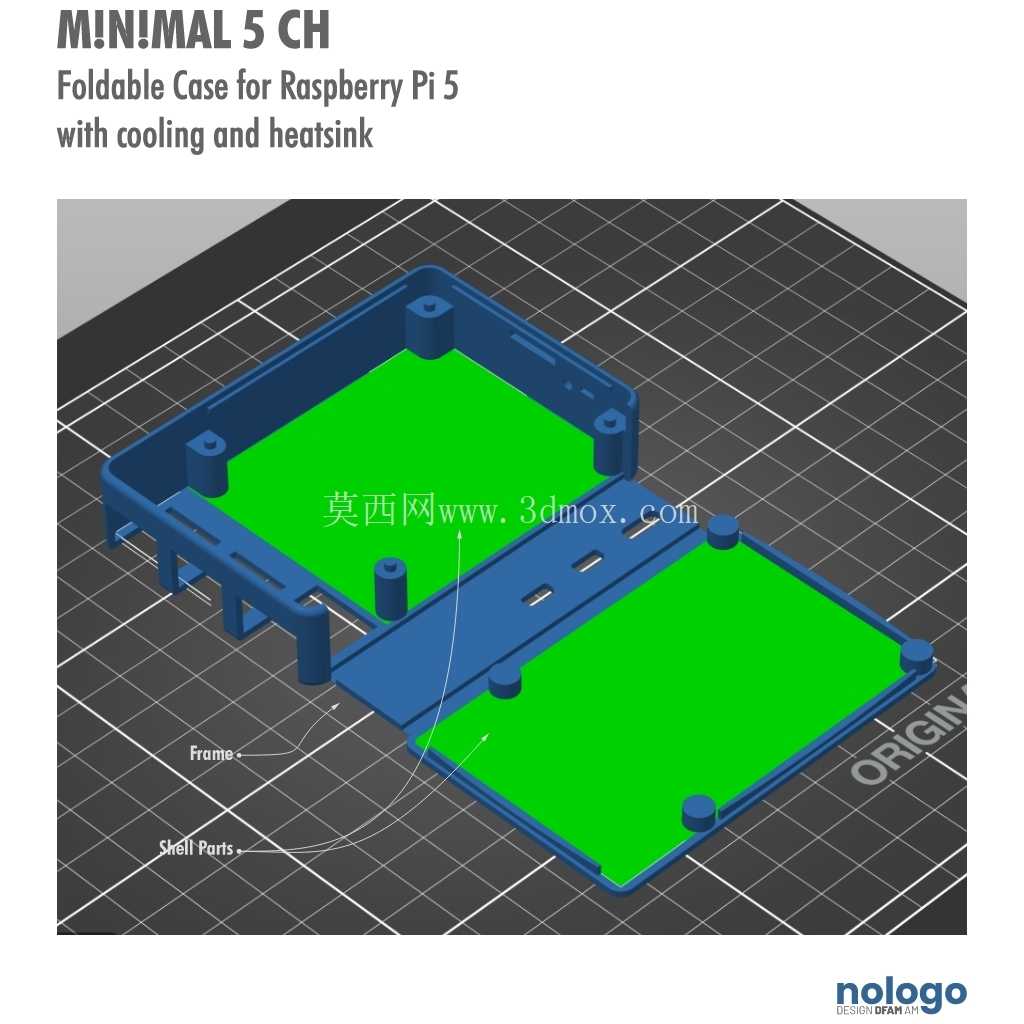

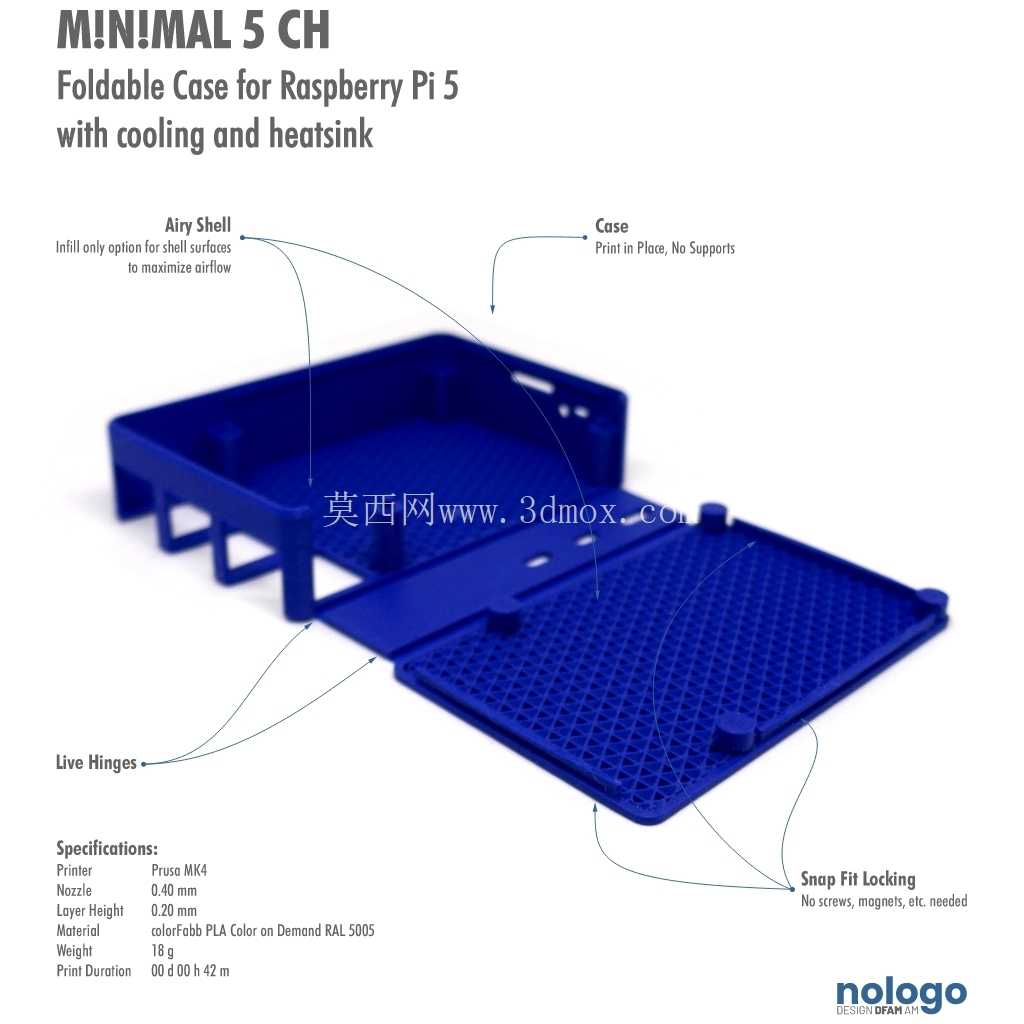

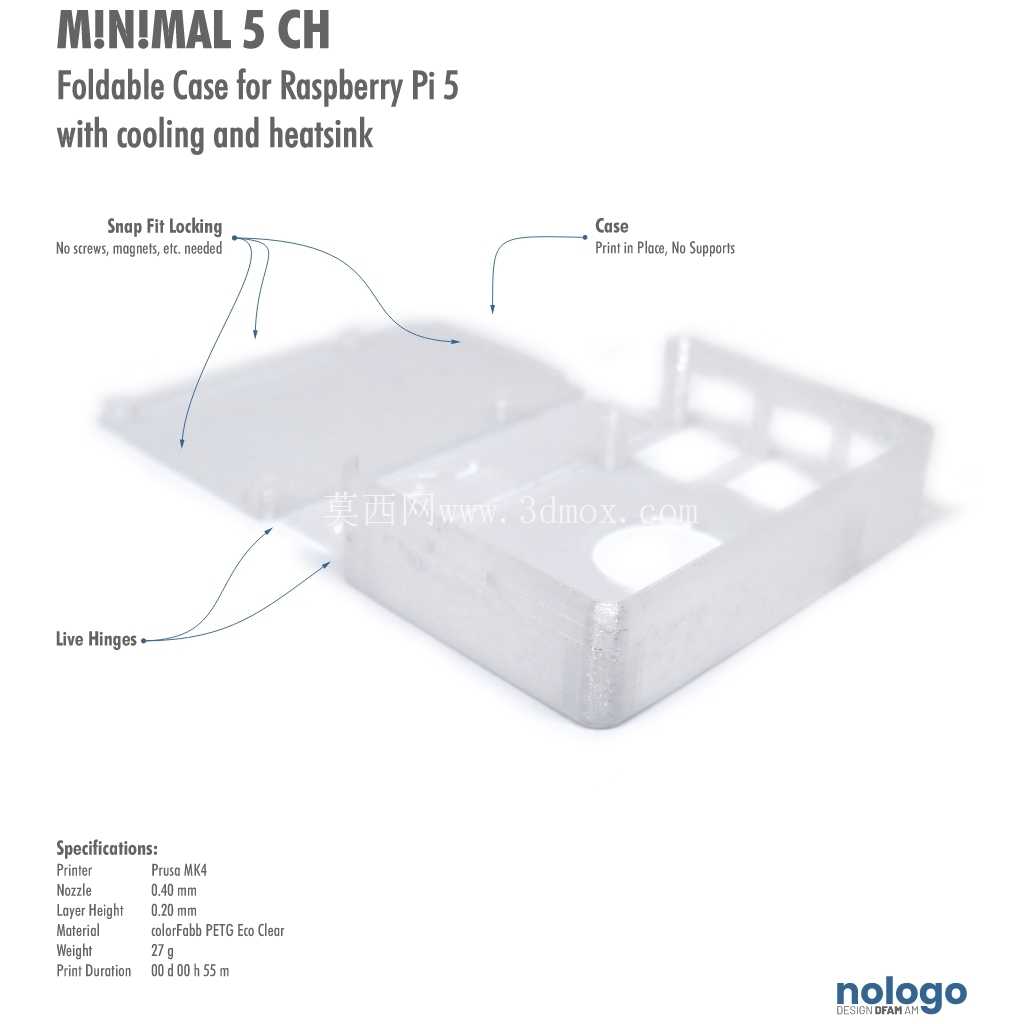

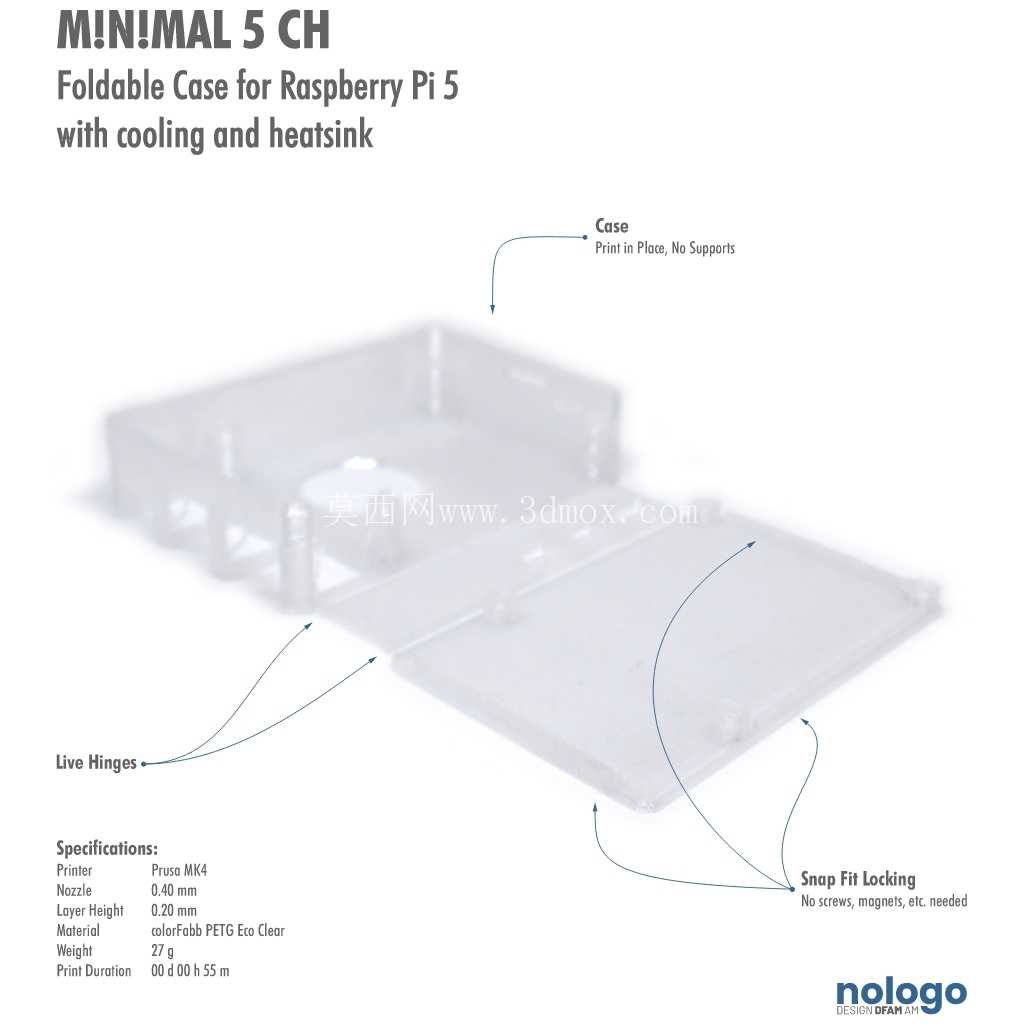

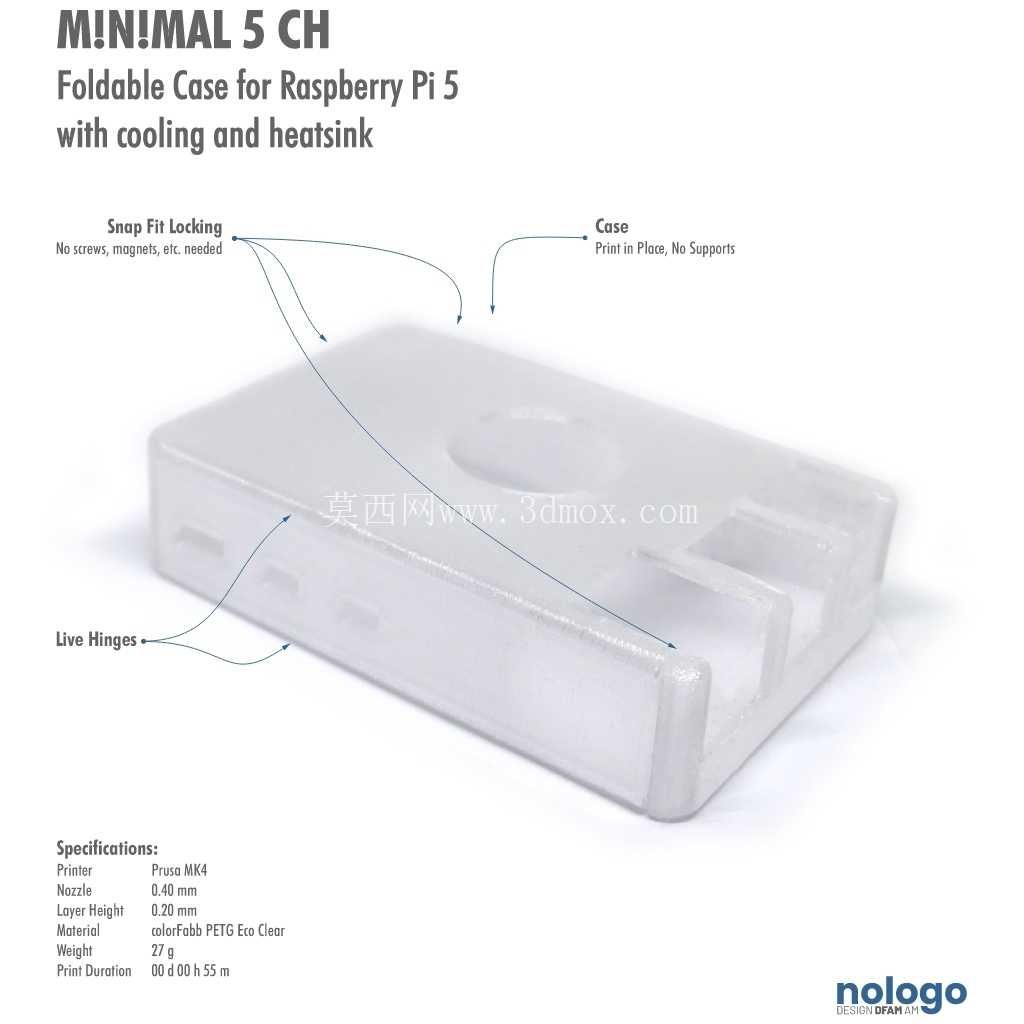

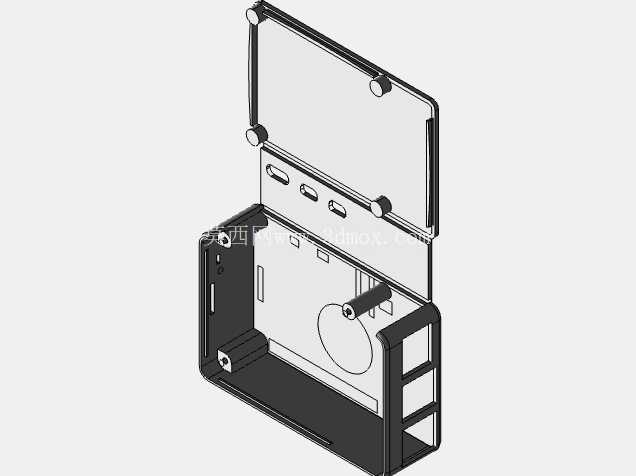

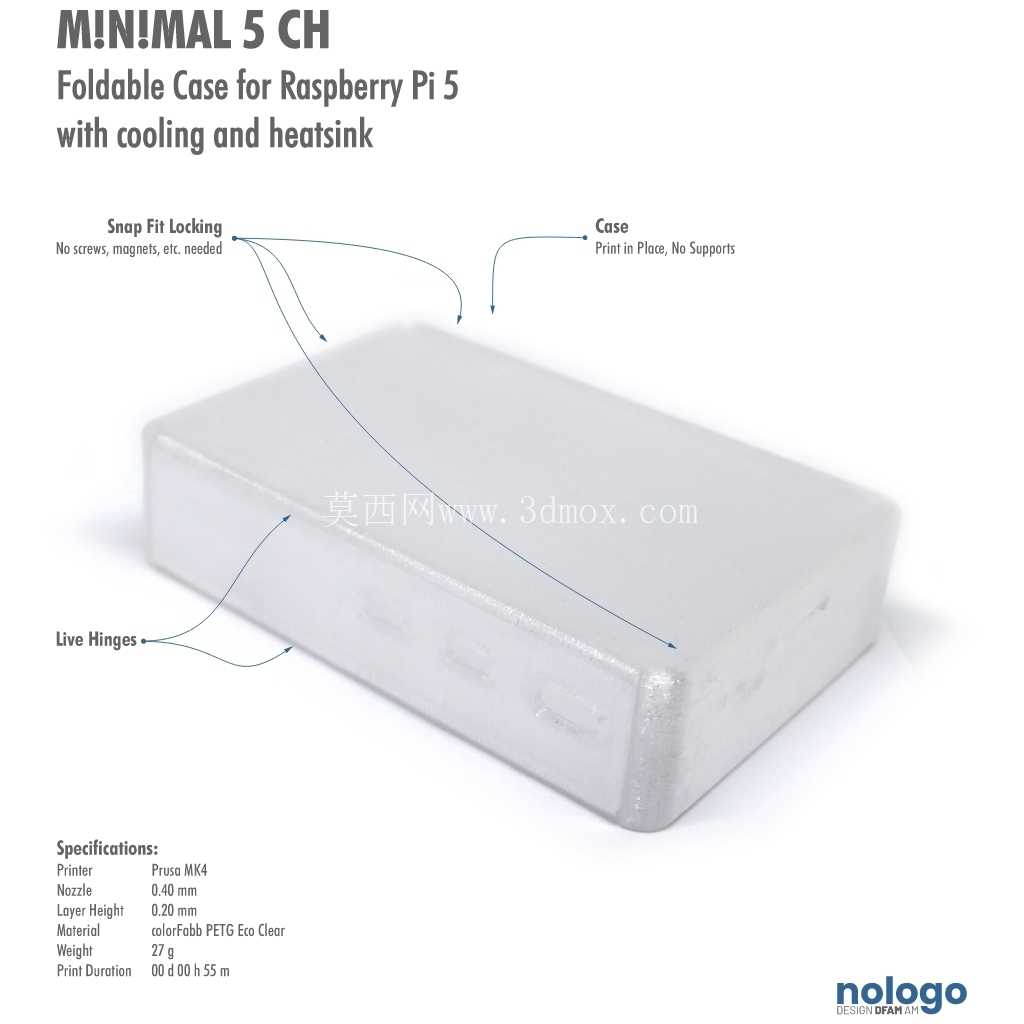

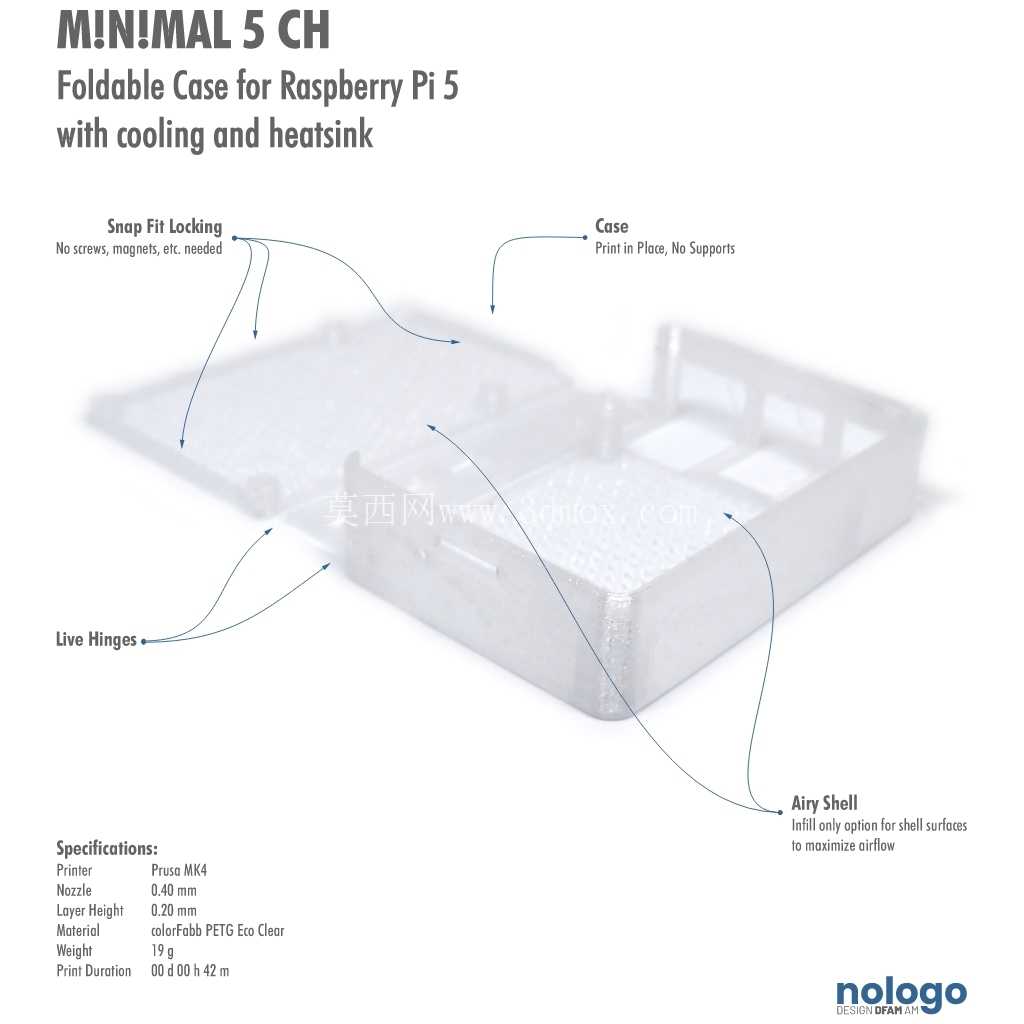

　　设计思路上完全围绕3D打印的工艺特性做优化，整体采用一体成型的折叠式结构，打印时无需额外添加支撑材料，底板与上盖通过一体化的活动铰链连接，打印完成后仅需顺着铰链翻折即可完成壳体的闭合，不需要额外采购螺丝、铜柱、磁吸件等连接配件，铰链处的壁厚经过反复调试，既保证翻折时的韧性不会出现脆断，又能在闭合后保持足够的结构强度，不会因为日常挪动出现壳体松脱的情况。壳体的锁合结构采用卡扣式快装设计，在边缘对应位置设置了卡爪与卡槽，翻折到位后即可通过卡扣实现自锁，拆装时仅需用指甲或薄塑料片拨开卡扣即可打开壳体，方便后期更换散热组件、调试主板接线，相比螺丝固定的外壳，反复拆装也不会出现螺孔滑牙的问题。

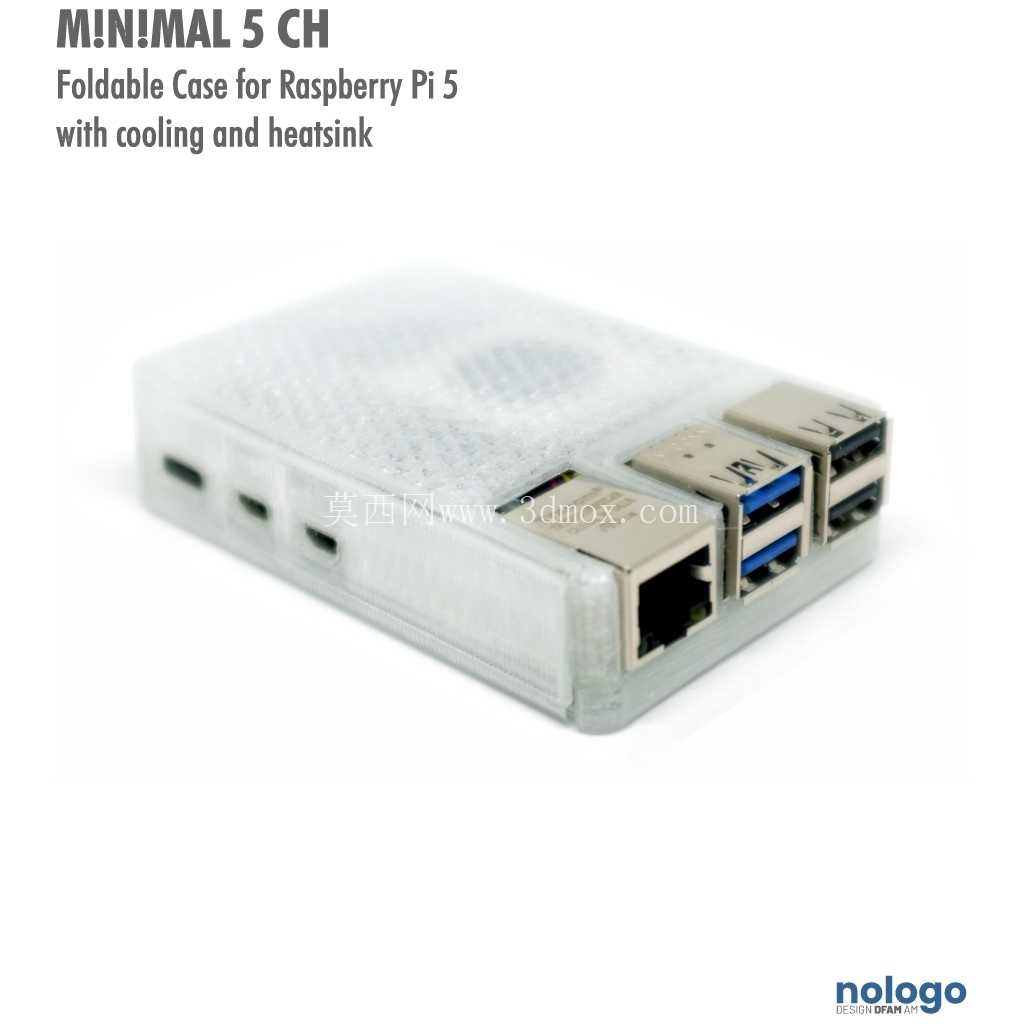

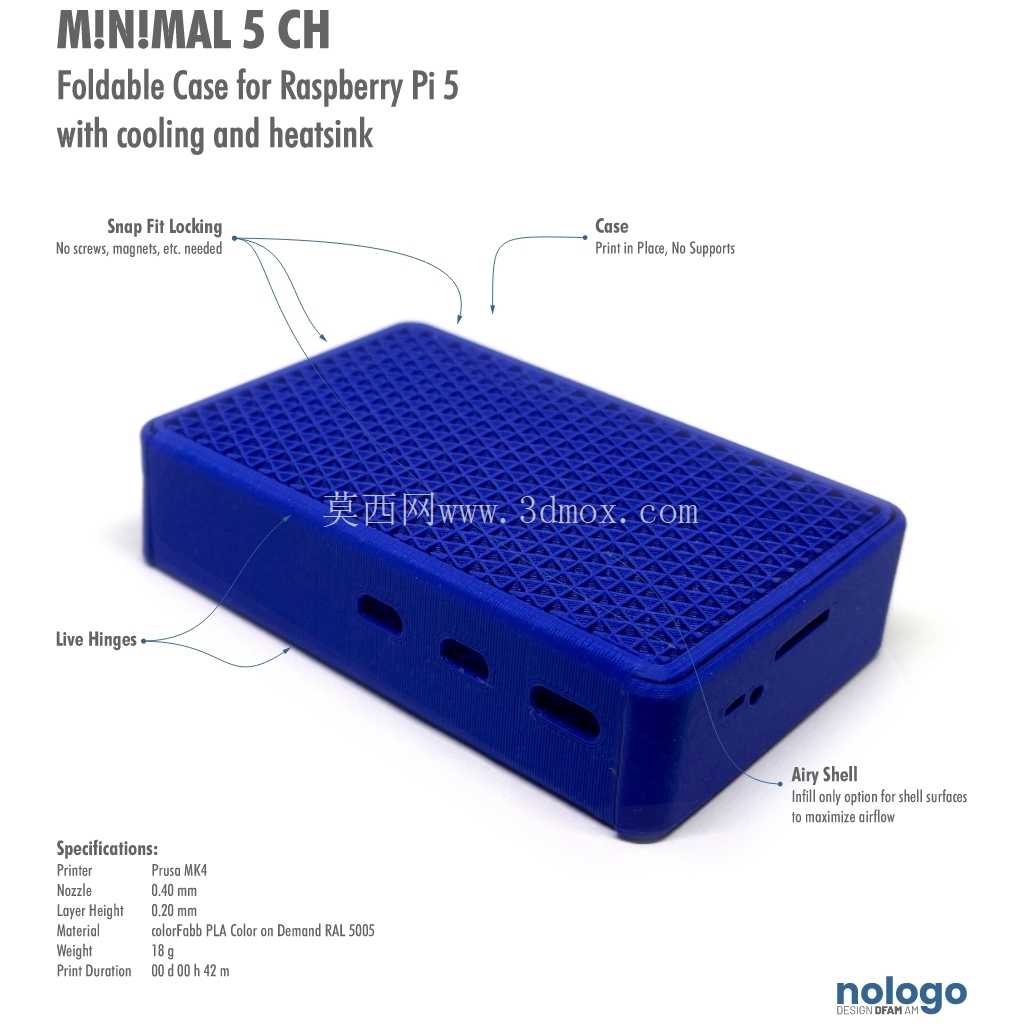

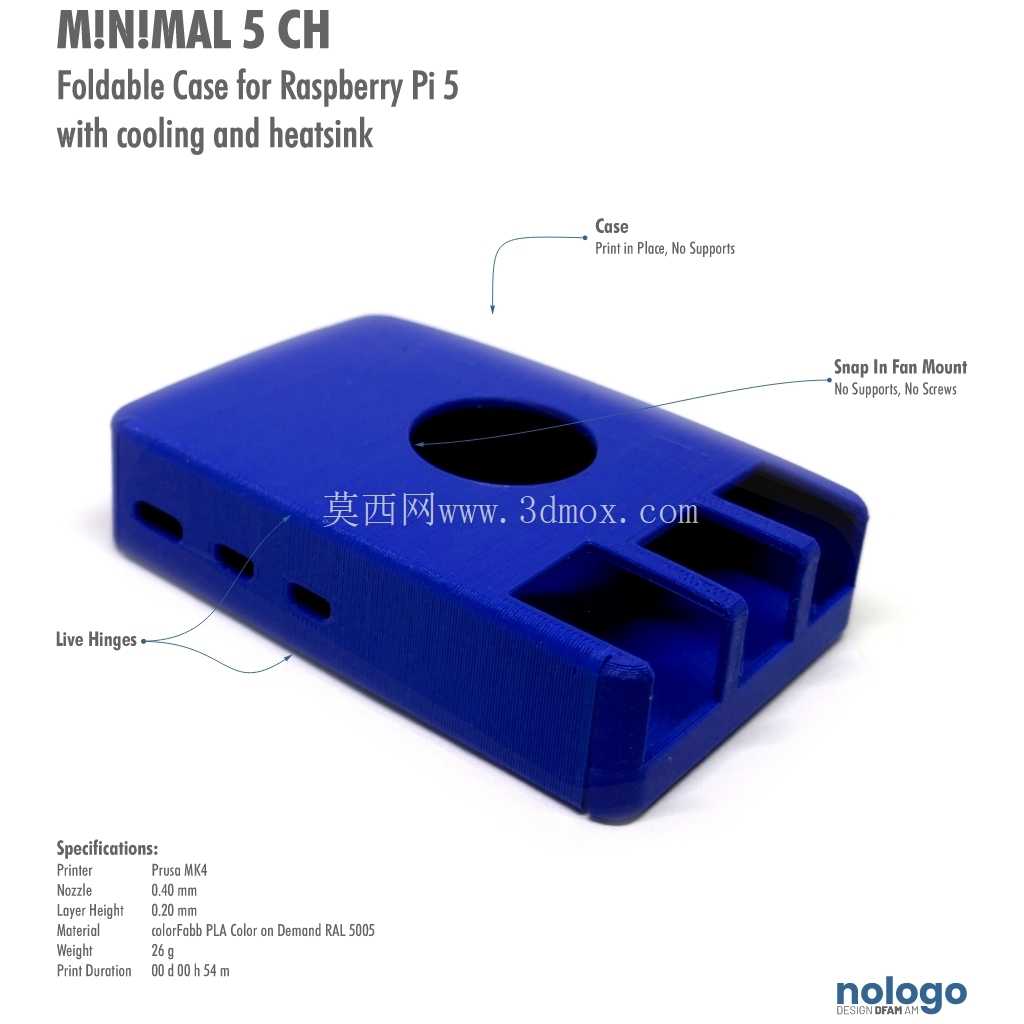

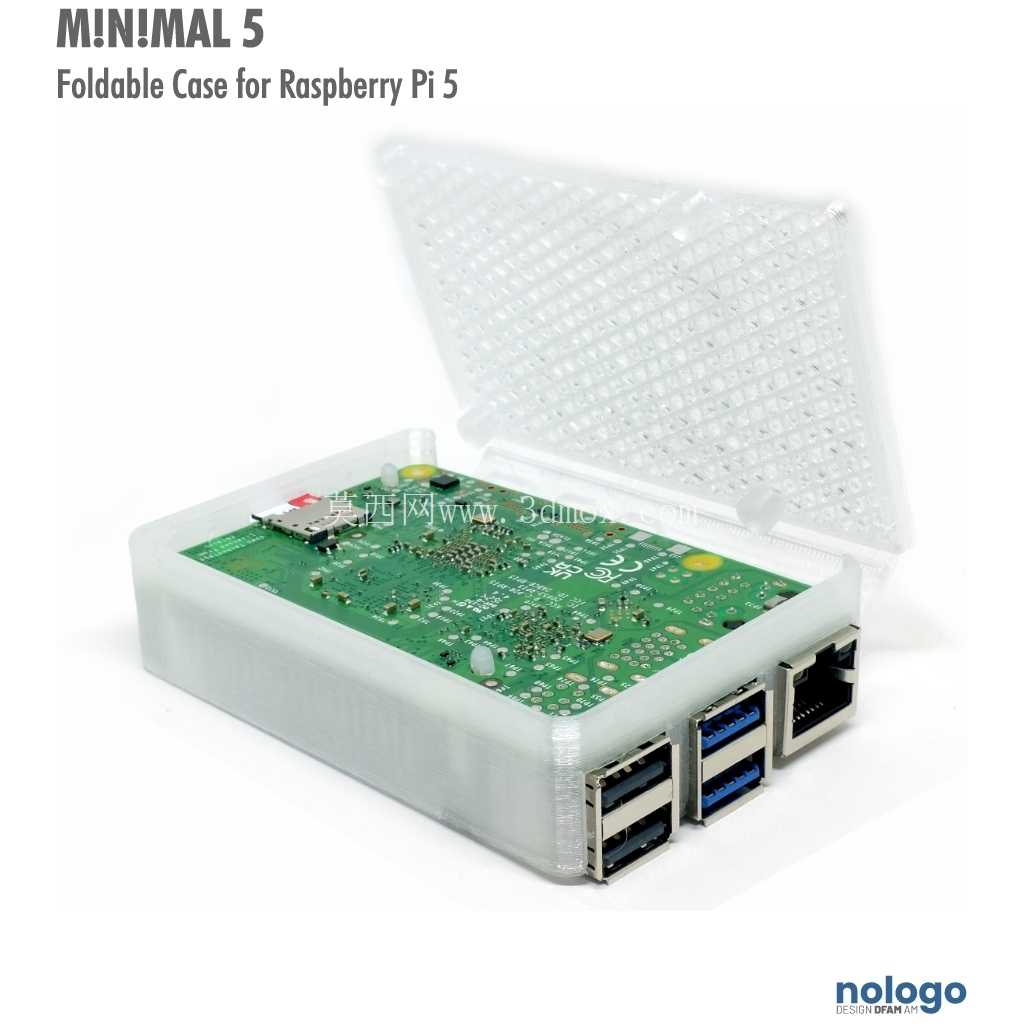

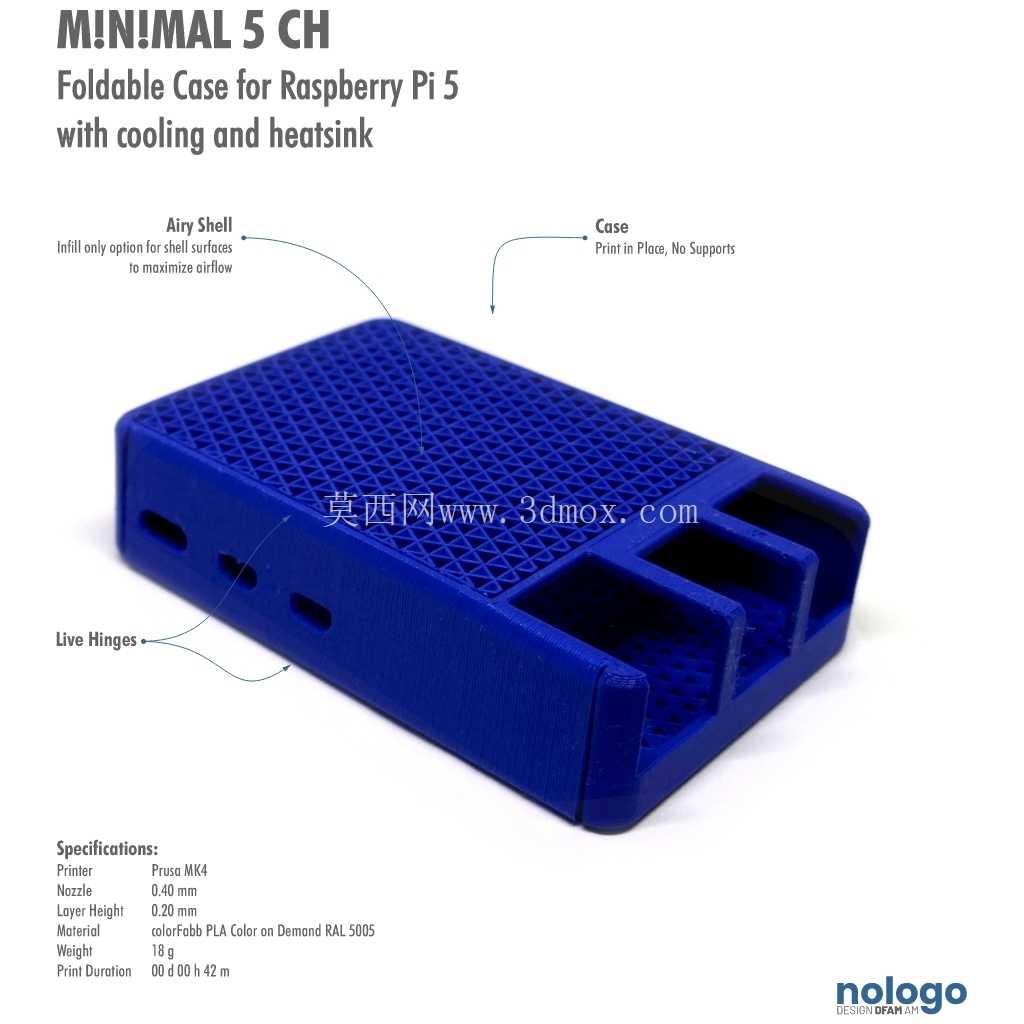

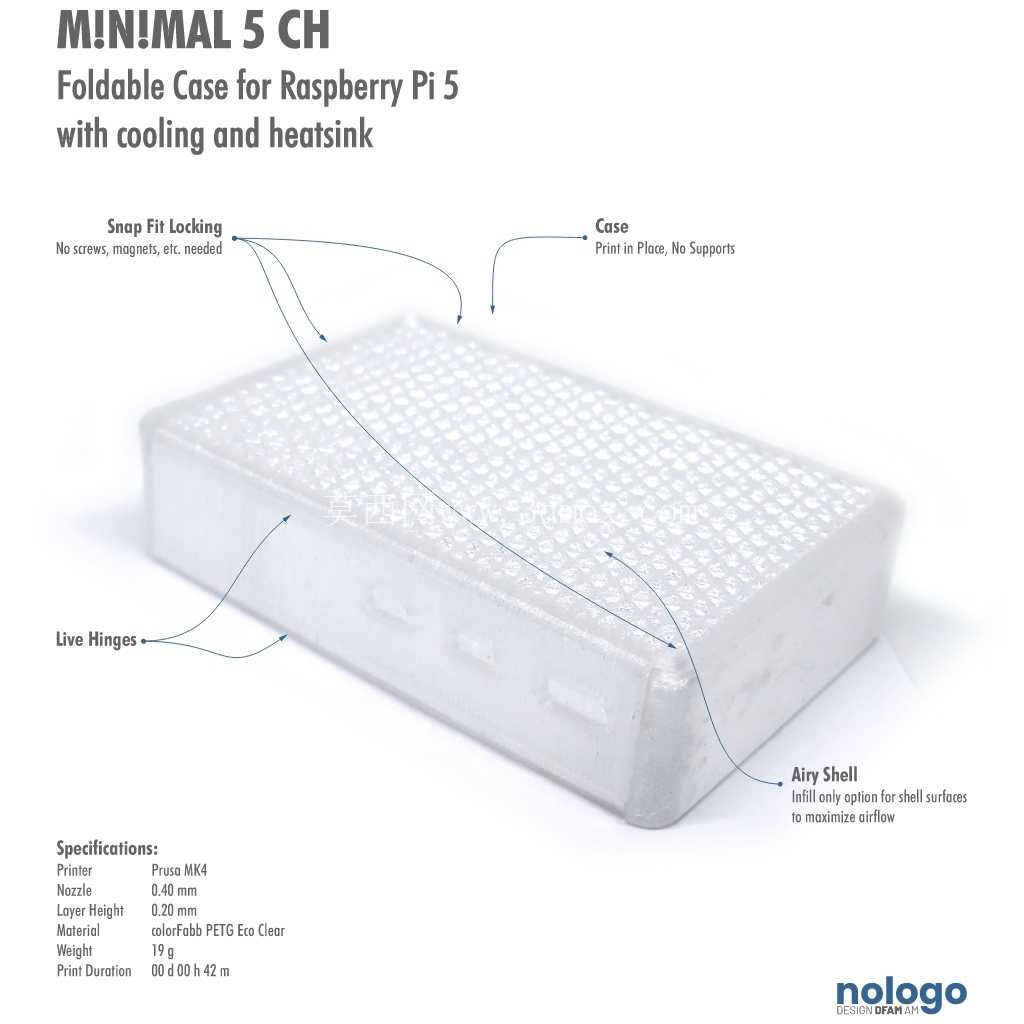

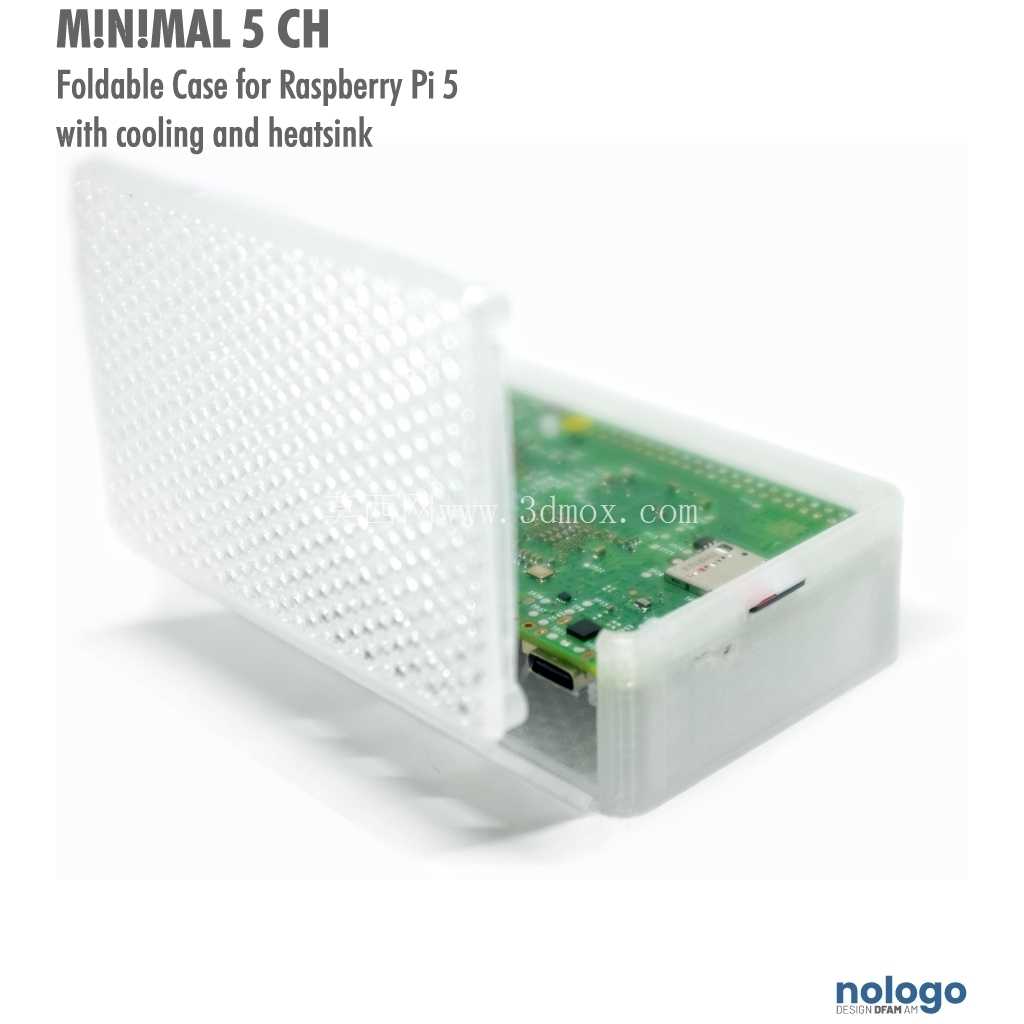

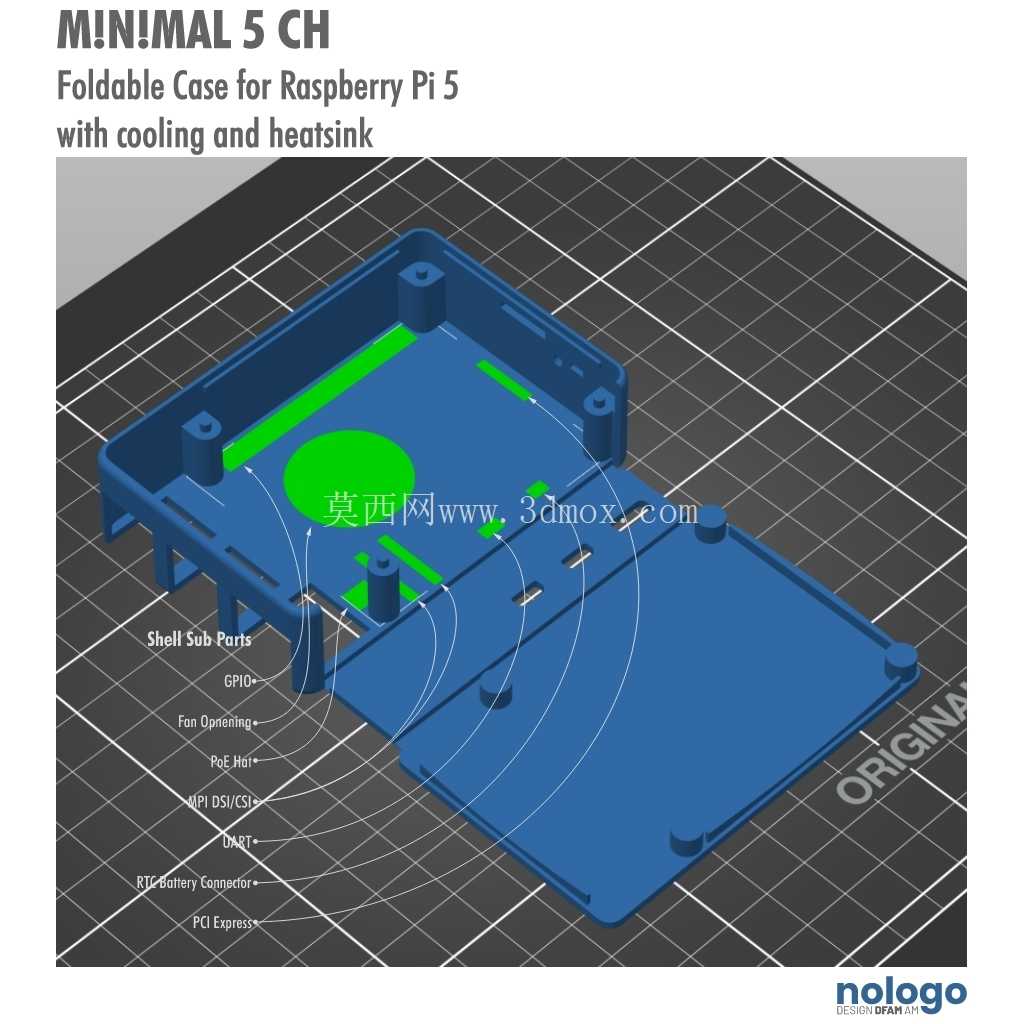

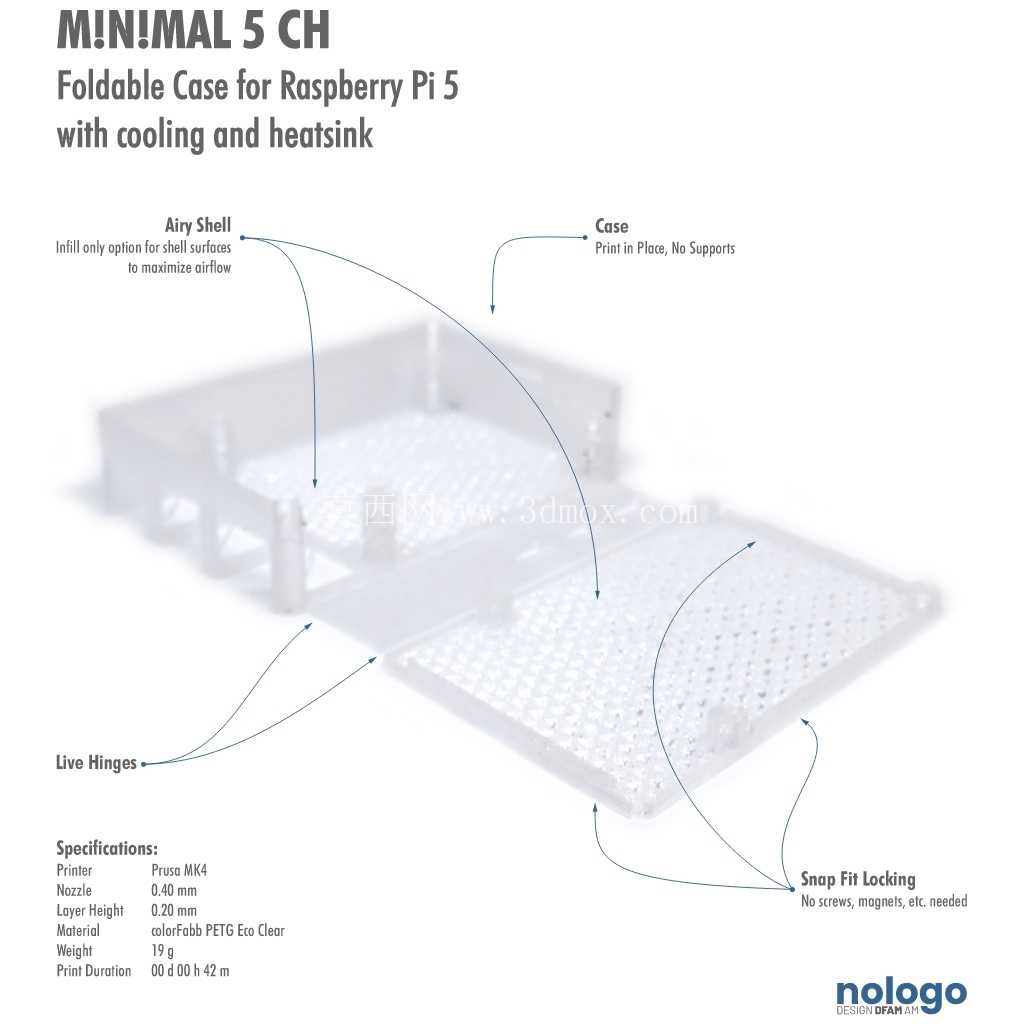

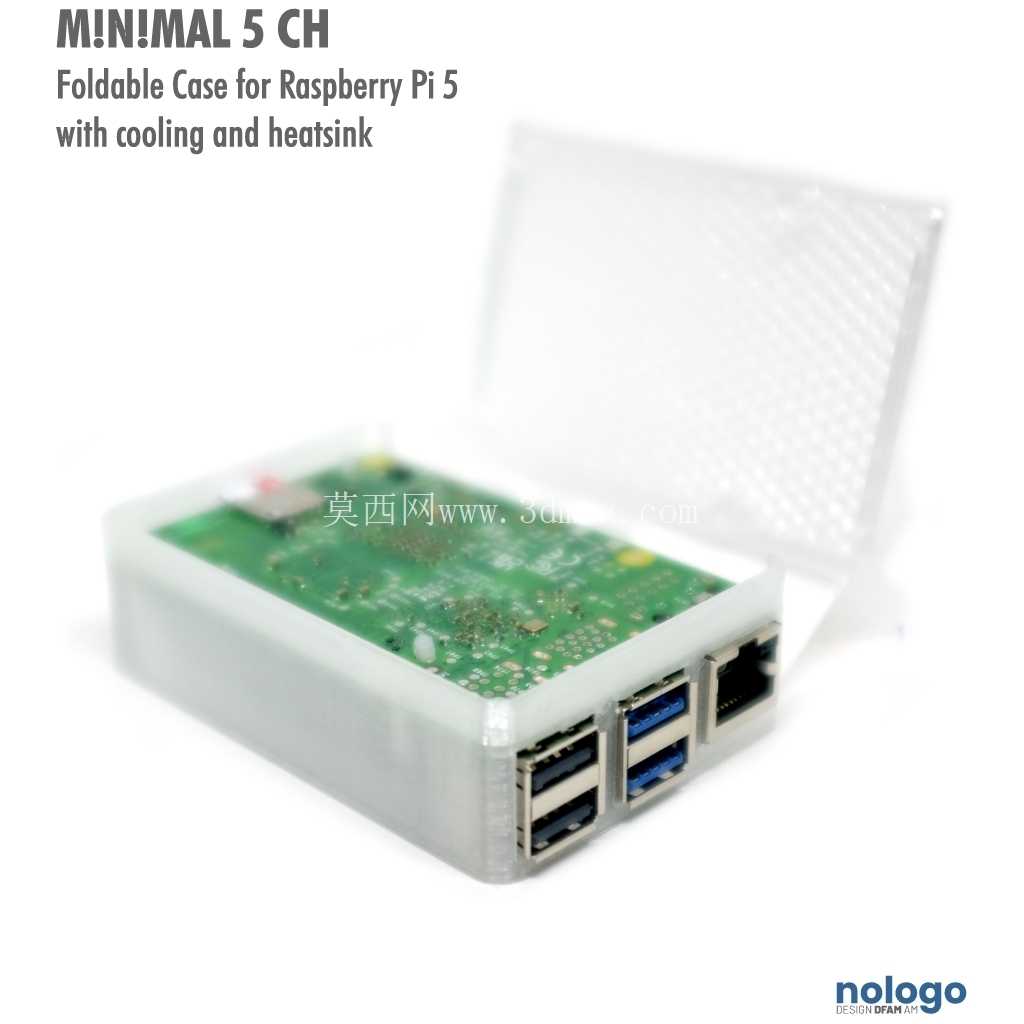

　　结构细节上，壳体对应树莓派5的所有外接接口都做了精准的对位开孔，包括电源接口、HDMI接口、USB接口、以太网口、GPIO引脚排针区域都预留了足够的操作空间，不会出现插头插不到位、外接设备被壳体挡住的问题；壳体底部对应主板的固定孔位做了定位凸台，安装主板时不需要额外找对位，将主板对准凸台放好即可完成定位，翻折上盖后不会出现主板移位、接口错位的情况。散热相关的结构设计上，壳体对应散热片与风扇的位置做了镂空开窗，既可以让外界冷空气顺利进入壳体内部带走散热片上的热量，又能避免大体积的杂物直接接触主板电路造成短路，壳体内部还预留了少量的走线空间，可将风扇的供电线顺着壳体边缘的线槽收纳，不会出现线材被壳体挤压、磨损绝缘层的隐患。

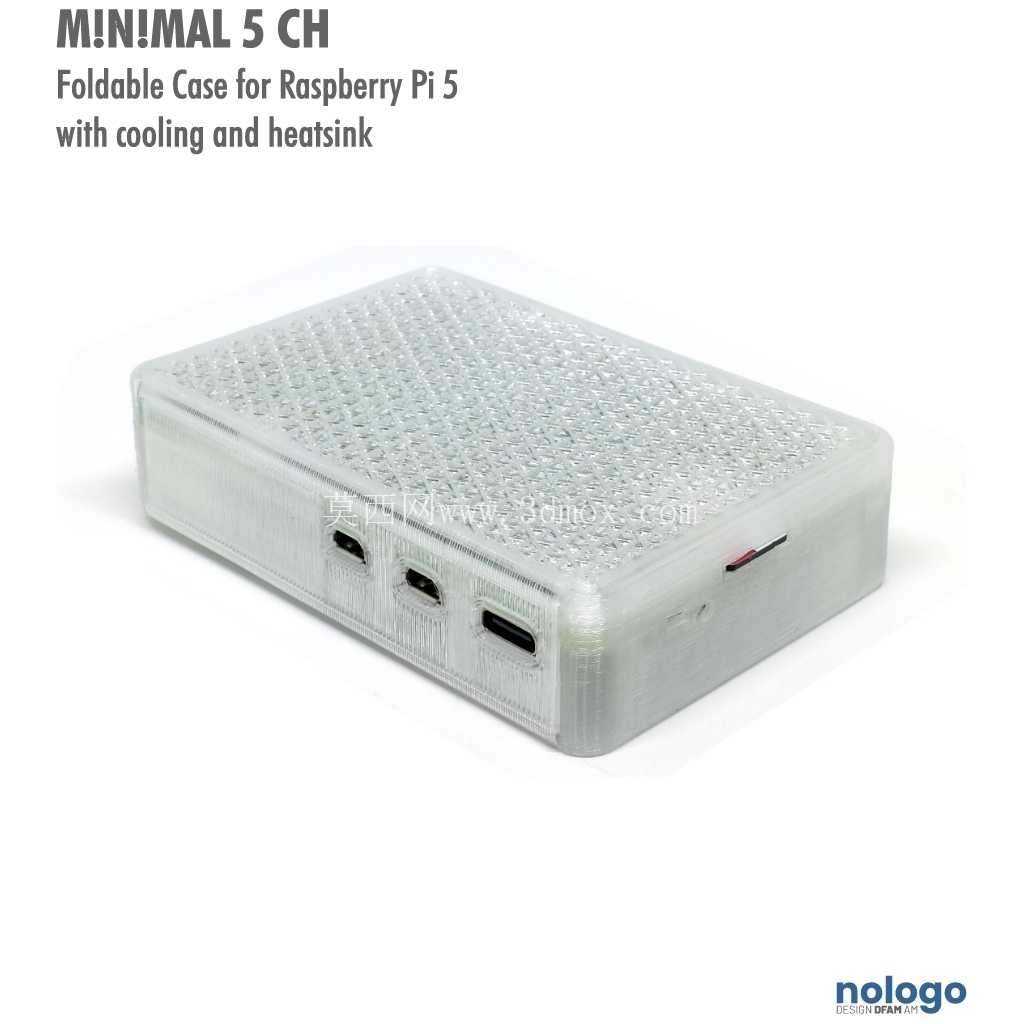

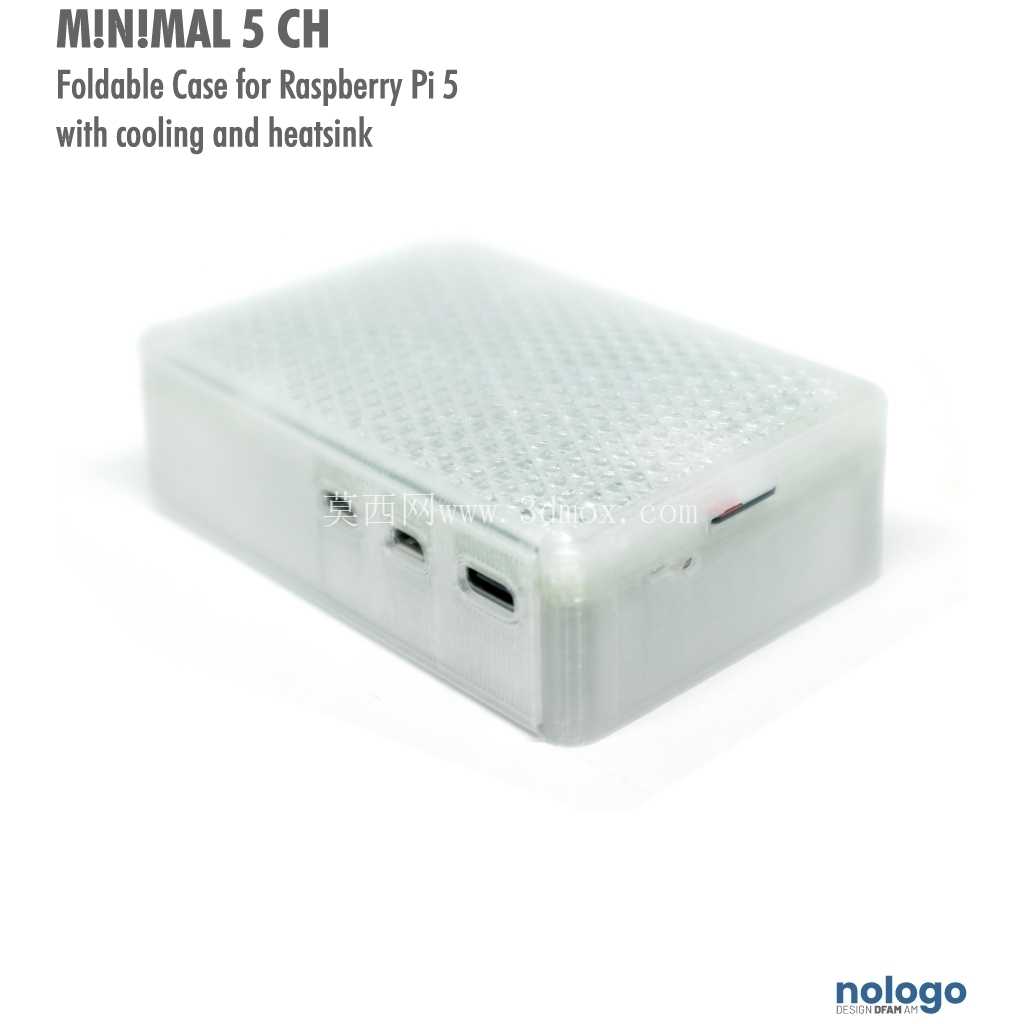

　　从安装边界来看，这款外壳闭合后的外部轮廓完全贴合树莓派5主板的尺寸边界，不会额外增加过多的安装体积，不管是搭配标准VESA支架固定在显示器背面，还是放入小型3D打印的设备仓内，都不需要额外调整原有安装位的尺寸；壳体的边角都做了圆角过渡处理，没有尖锐的棱角，日常挪动设备时不会划伤桌面或手部，打印时也不会因为边角应力集中出现翘边变形的问题。针对3D打印的材料适配性，这款结构的壁厚均匀，没有突变的厚壁区域，使用常规PLA、PETG等常用3D打印材料都可以顺利打印，不会出现因为壁厚不均导致的收缩变形、层间开裂问题，铰链处的弯曲半径经过优化，即使用韧性稍差的普通PLA材料打印，也能承受上百次的翻折不会断裂，不需要专门采购柔性耗材就能满足使用需求。实际装机测试中，这款外壳在搭配主动散热风扇时，壳体内部的空气可以顺着镂空区域形成顺畅的对流通道，高负载运行时的芯片温度与裸板安装散热风扇的温度差控制在极小范围内，不会因为加装外壳影响散热效率；卡扣的锁紧力度经过调试，即便是将设备倒置、轻微晃动，壳体也不会意外打开，同时又不会因为卡扣过紧导致拆装困难，对于经常需要调整主板接线、更换外设的开发者来说，拆装效率远高于传统的多片组装式外壳。
