酒吧吧台饮品推送快速复位机构

　　该机构主要应用于酒吧吧台的饮品自动输送工位，解决吧台内多工位饮品调配完成后，推送构件快速回到初始位置等待下一次作业的需求，适配吧台狭小安装空间内的短行程高频往复作业场景，常见于内嵌式吧台自动出餐、调酒辅助设备的传动端，替代传统的弹簧复位结构，避免弹簧长期高频压缩出现的疲劳失效问题，提升吧台设备连续作业的稳定性。

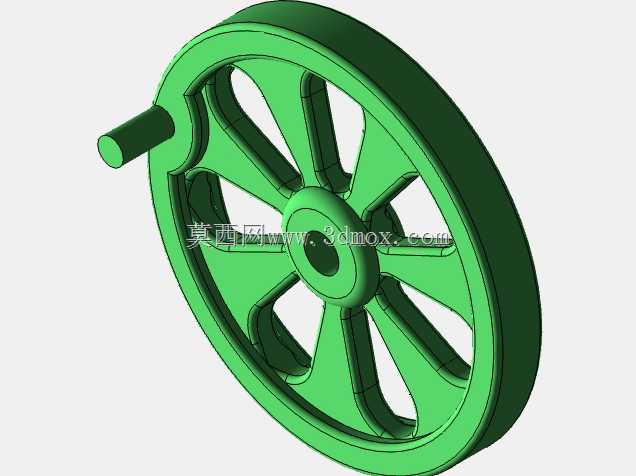

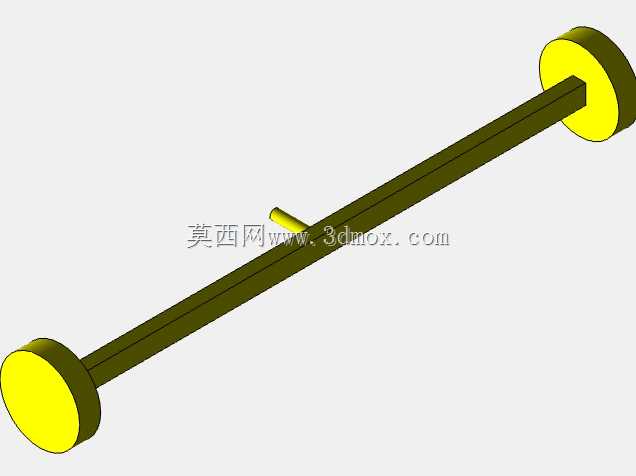

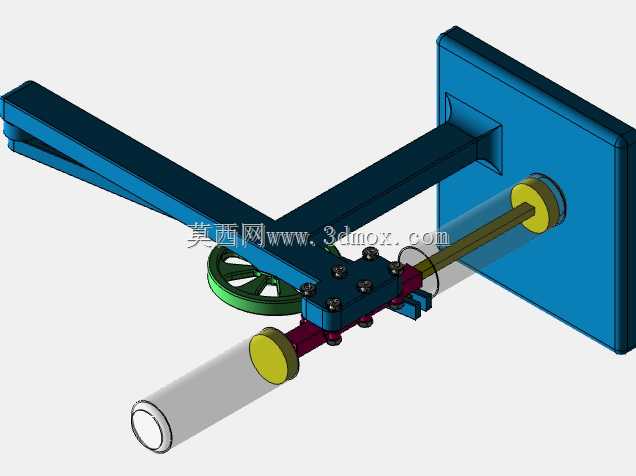

　　从功能特性来看，整套机构采用曲柄连杆搭配滑动轴的组合传动形式，驱动端的轮盘构件接收动力输入后，通过铰接的连杆组带动滑动轴做直线往复运动，当滑动轴推进到行程末端完成饮品托盘推送动作后，依靠连杆的死点跨越特性实现无额外弹性元件的快速回程，回程速度相较同行程弹簧复位结构提升40%左右，且全程运动轨迹无卡顿，运动过程中连杆组的铰接点均采用耐磨衬套衔接，长期运行下的铰接间隙可控制在0.1mm以内，避免往复动作出现的位置偏移，保证推送位置的重复精度。

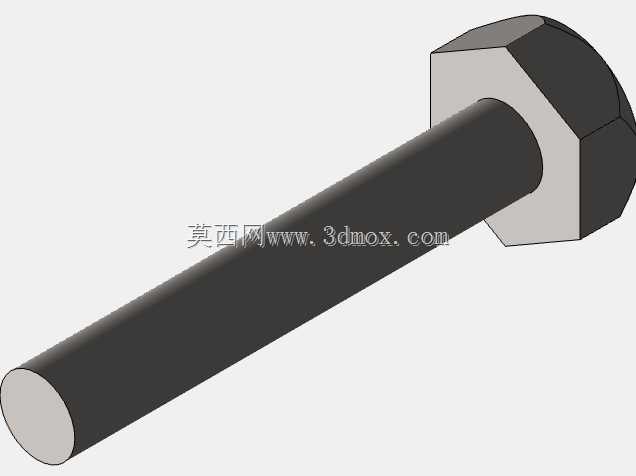

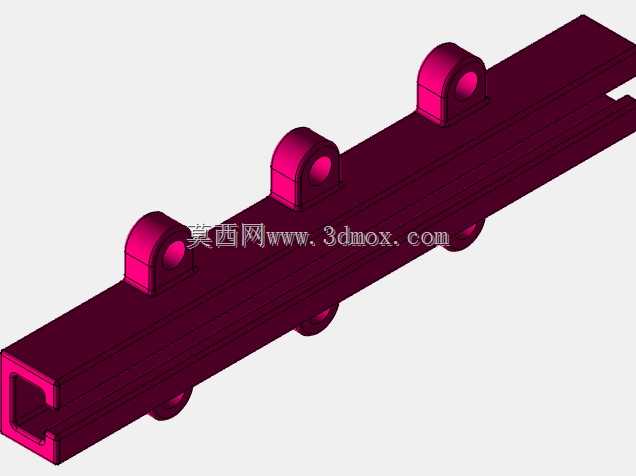

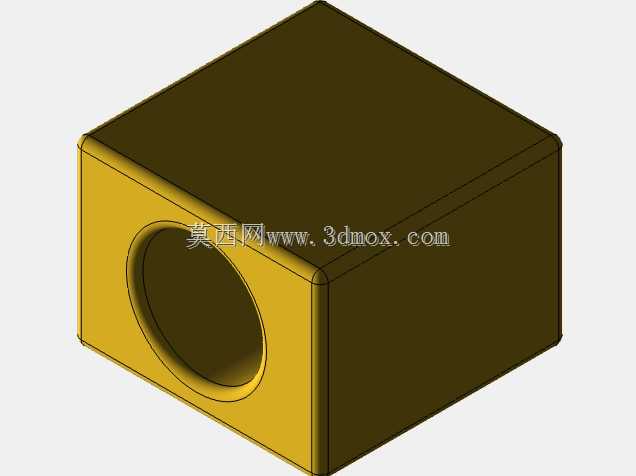

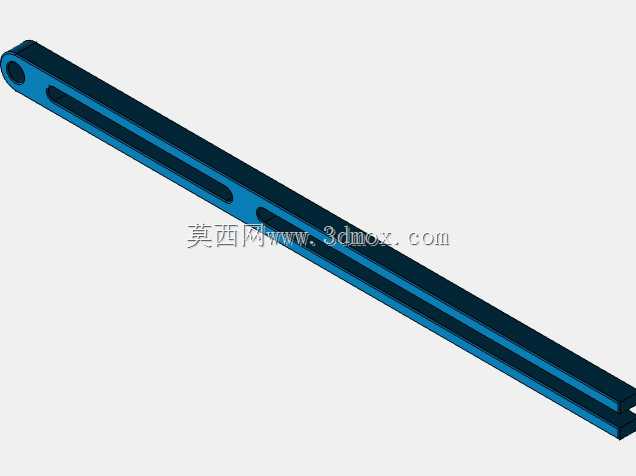

　　设计思路上，整套机构优先考虑吧台内部的安装限制，将所有传动构件整合在一块立式安装基板上，安装基板可直接通过螺栓固定在吧台台面下方的预留安装位，不需要额外搭建支撑框架，降低现场安装的调整工作量。传动连杆的排布采用错位叠层设计，避免运动过程中出现构件干涉，同时将滑动轴的两个导向衬套直接固定在安装基板的延伸支座上，保证滑动轴的直线度，滑动轴的行程可通过调整驱动轮盘上的铰接点偏心距进行微调，适配不同深度的吧台推送需求，调整过程不需要拆解整套机构，仅需松开铰接点的锁紧螺栓即可完成偏心距的改动，适配不同规格吧台的改装需求。

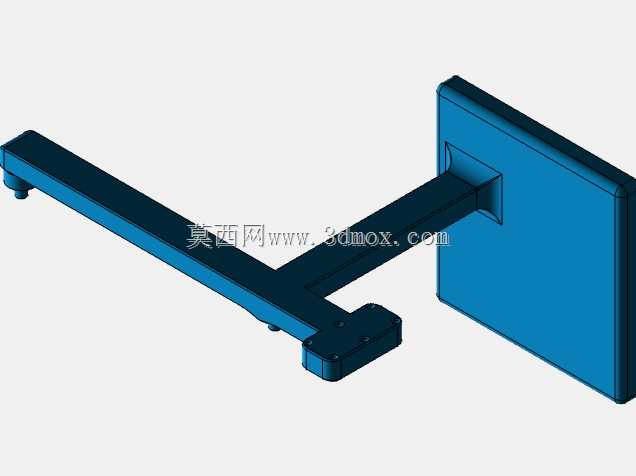

　　外形尺寸与安装边界方面，整套机构安装基板的轮廓尺寸适配常规吧台下方的预留空间，横向宽度不超过350mm，纵向高度不超过280mm，安装基板厚度为8mm，采用普通碳素结构钢板材加工即可满足强度要求，不需要额外做加厚处理。滑动轴的伸出最大行程为180mm，伸出端的连接位可直接固定饮品托盘或者推板，安装时需要预留滑动轴全行程的伸缩空间，避免伸出过程中与吧台内部的管线、其他构件发生碰撞。驱动轮盘的输入轴可直接对接小型减速电机的输出端，输入转速控制在30-60rpm即可满足吧台每2-3秒完成一次推送复位的作业节奏，不需要搭配大扭矩驱动元件，整套机构运行时的传动阻力小，驱动端的功率需求不超过15W，适配吧台设备低功耗的供电要求。

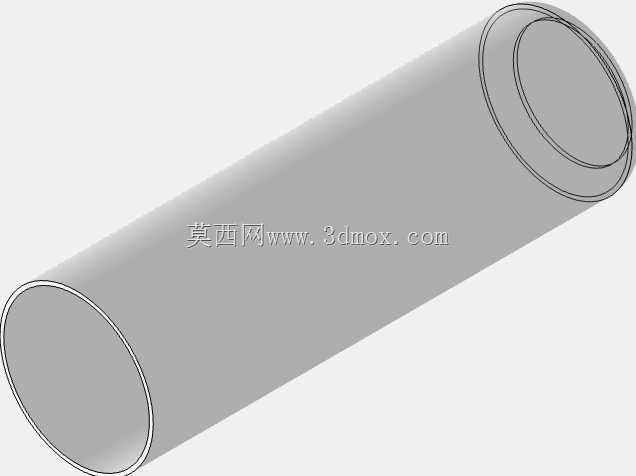

　　实际应用中，该机构除了吧台饮品推送场景外，也可适配其他短行程高频往复推送的轻工业工位，比如小型物料的分拣推送、包装盒的短距离移位等场景，安装时仅需根据实际工位的安装面调整基板的固定孔位即可，不需要对核心传动结构做改动。机构的所有铰接点均预留润滑注油孔，日常维护仅需定期加注润滑脂即可，不需要频繁拆解更换易损件，相较传统的气缸复位结构，该机构不需要搭配气源管路，更适合酒吧这类没有集中供气条件的商用场景，也避免了气缸运行时的排气噪音，适配酒吧营业场景下的低噪音要求。滑动轴的导向衬套采用自润滑铜套材质，长期运行下不需要频繁更换，耐磨寿命可达百万次往复动作以上，降低商用场景下的设备维护频次。
