教学演示用方块物料切片裁切机构

　　这套方块物料切片裁切机构，主要面向职业院校机械原理教学、小型包装前物料预分切的实验场景设计，核心是模拟刚性块状物料从整料输入到定厚切片输出的完整动作逻辑，没有冗余的复杂结构，所有运动副都做了外露处理，方便观察者直观理解裁切动作的时序配合。从实际使用场景来看，它既可以作为教具放在机械设计专业的实验台，让学生拆解曲柄滑块、栅格定位、直线送料的配合关系，也能经过简单参数调整后，适配小型工坊里泡沫块、皂块、软陶坯这类低硬度方块物料的小批量分切作业，不需要复杂的电控系统，纯机械结构就能完成连续送料、定位、裁切、退料的循环动作。

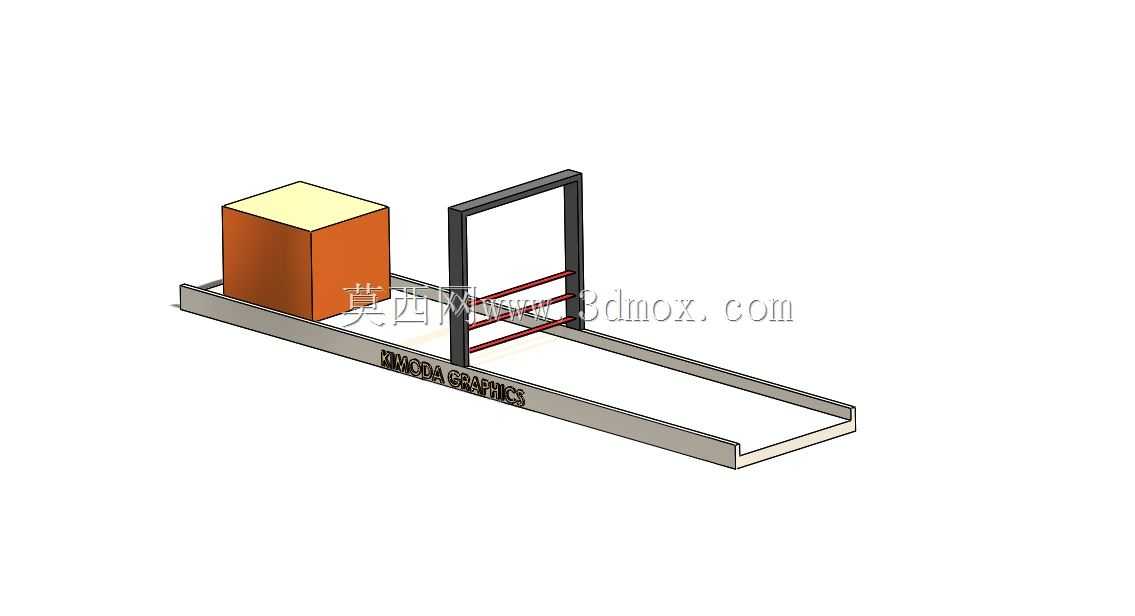

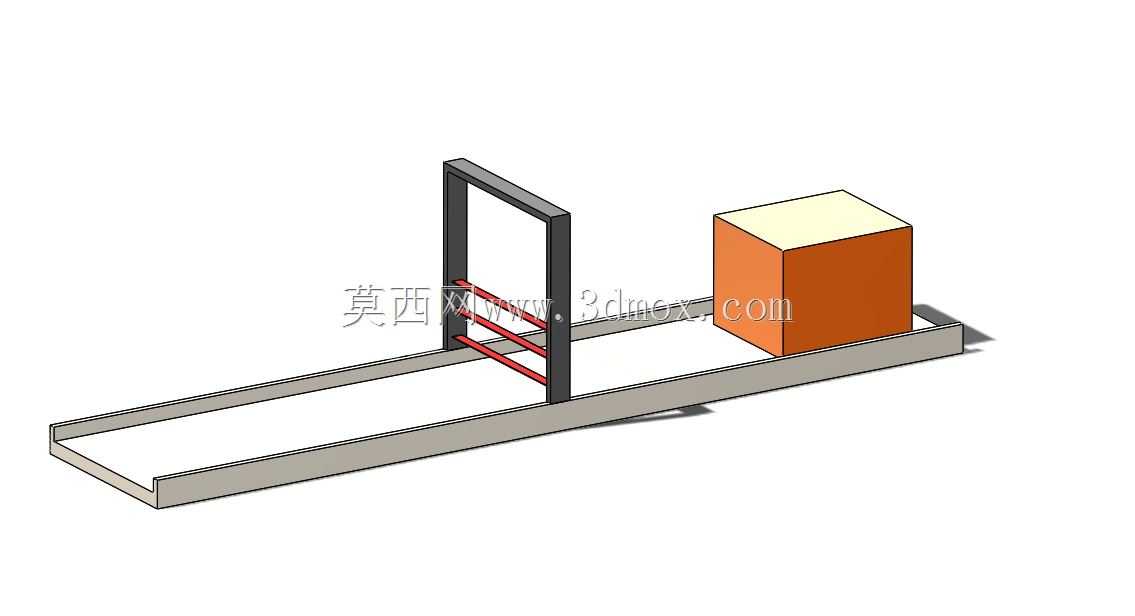

　　设计这套机构的时候，最先敲定的是送料轨道的基准面，整个长条形滑槽采用单侧边定位的方式，槽体内宽刚好匹配待切方块的外形尺寸，避免物料在推送过程中出现偏斜，轨道底部做了2mm的沉台，既可以减少物料和槽底的接触面积降低推送阻力，也能预留裁切时的落屑空间，避免碎渣堆积卡滞物料。裁切框架采用门式立架结构，两个竖直导柱的平行度公差控制在0.05mm以内，保证裁切刀架上下运动的时候不会出现卡滞，刀架上的多层平行栅格不是装饰结构，每一层栅格的间距对应单块切片的厚度，当物料被推送到栅格位置时，栅格会先压合在物料端面完成定位，随后裁切刃沿着栅格间隙下行完成分切，这种设计能避免软质物料裁切时出现的挤压变形问题，切出来的块料厚度一致性更好。

　　从安装边界来看，整套机构的底座采用一体化的型材焊接结构，底部预留了四个M6的安装孔位，可以直接固定在标准实验台台面上，不需要额外做地基找平，整体横向长度不超过600mm，宽度控制在150mm以内，竖向高度不到200mm，占用的操作台空间很小，适合在桌面级的实验场景或者小型加工工位摆放。动力输入侧预留了标准的手摇柄连接位，也可以根据使用需求加装小型减速电机，把手动驱动改成电动连续作业，驱动轴的中心高距离底座安装面刚好80mm，匹配市面常见的微型减速电机输出轴高度，不需要额外做转接支架就能完成动力改装。

　　在功能细节上，推送滑台的行程做了硬限位设计，每次推送的进给量刚好等于单块切片的厚度，和裁切刀架的下行动作通过凸轮结构做了时序互锁，只有当裁切刀架完全抬起到上限位的时候，推送滑台才会向前送料，避免刀架未复位时送料导致的撞刀问题。裁切刃采用快拆式的压板固定结构，不需要拆解整个门式架就能更换刀片，日常维护的时候只需要松开两个紧固螺丝就能抽出刀片打磨或者更换，对于教学场景来说，这种快拆设计也方便学生快速理解刀具装夹的定位原理。整个机构的所有运动副都没有做封闭式的防护罩，所有连杆、凸轮、导柱的运动关系都完全外露，在教学演示的时候可以很直观的看到每个部件的动作过程，不需要拆开设备就能讲解机构的运动原理，相比封闭式的工业裁切设备，它的教学展示属性更强，结构也做了简化，没有多余的安全联锁、自动排屑这类工业级附加结构，把核心的切片动作逻辑做了最直接的呈现。

　　实际调试的时候，只需要调整栅格架的上下位置，就能改变裁切的厚度，调整范围在5mm到30mm之间，能覆盖大部分教学演示和小批量试切的厚度需求，轨道的侧定位板也预留了长条形调节孔，可以适配边长在40mm到80mm之间的方块物料，不需要更换整个轨道就能完成不同规格物料的适配。整个机构的受力路径做了最短化设计，裁切时的反作用力直接通过门式立架传递到底座，不会让推送滑台承受额外的侧向力，长时间使用也不会出现滑台偏移的问题，运动部件之间都采用自润滑的工程塑料轴套，不需要频繁加注润滑油，维护成本很低，适合教学场景下高频次的反复操作演示。
