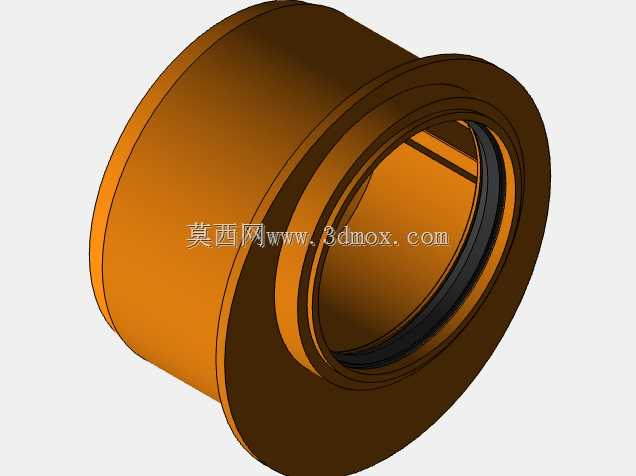

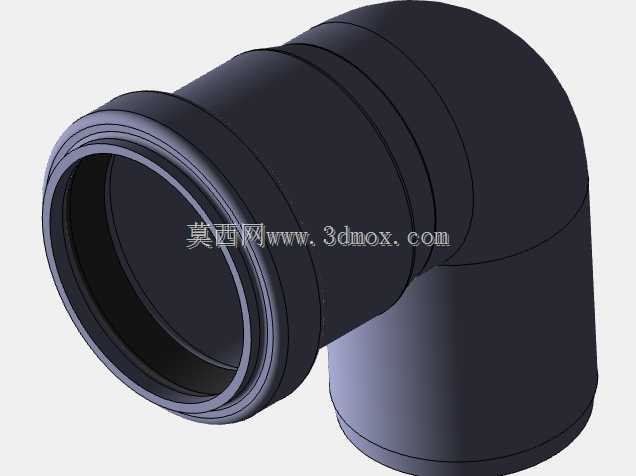

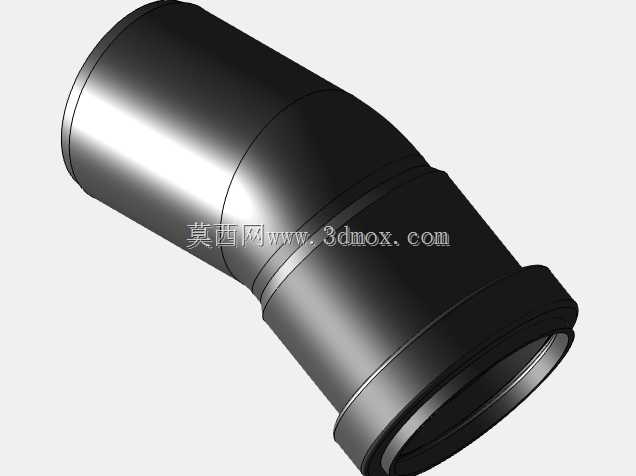

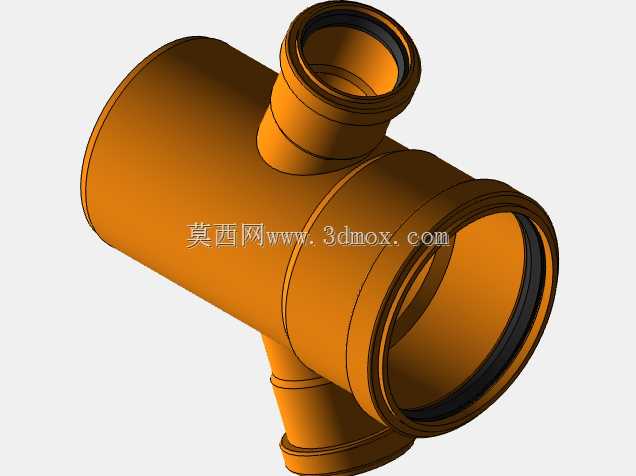

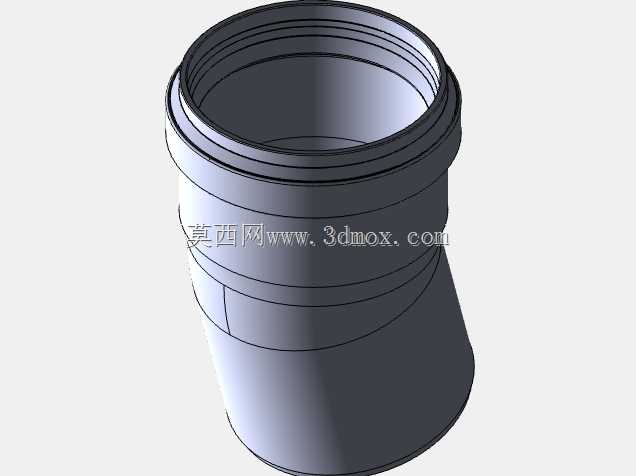

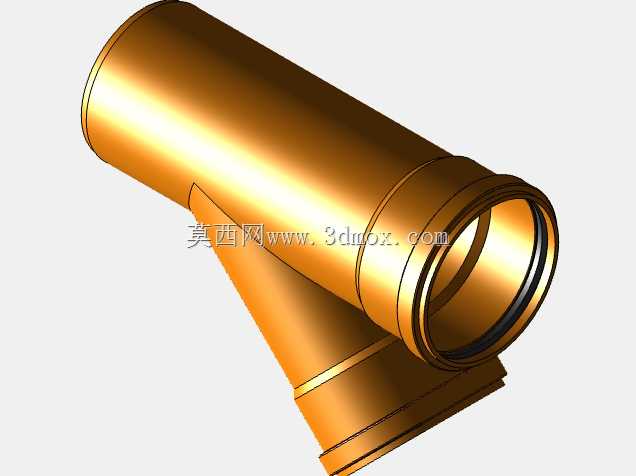

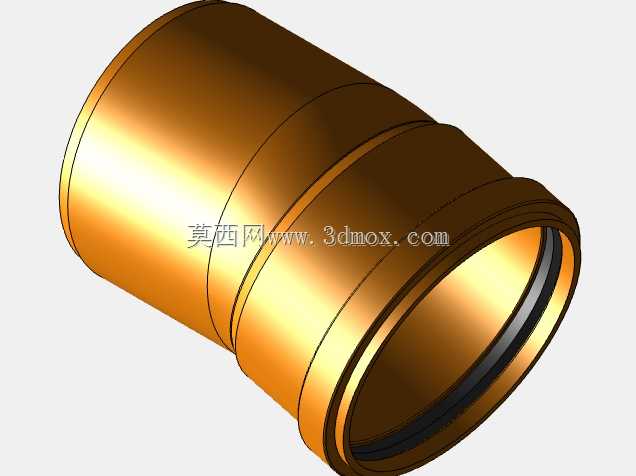

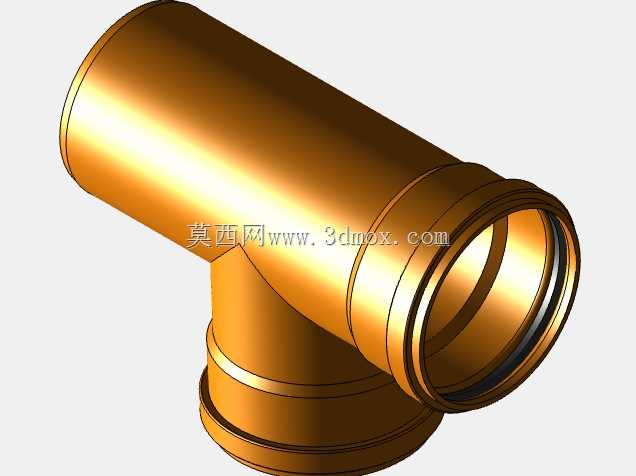

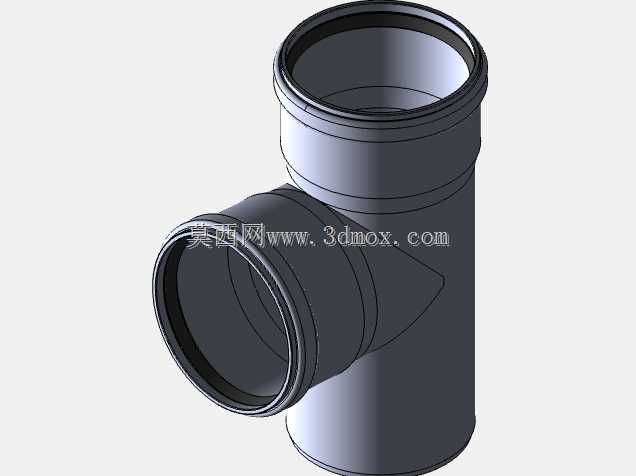

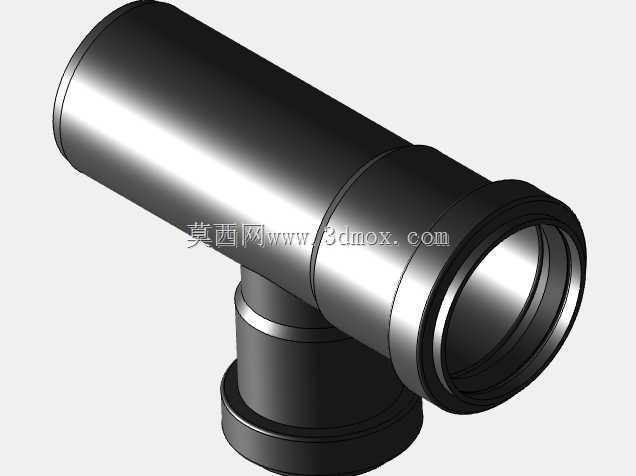

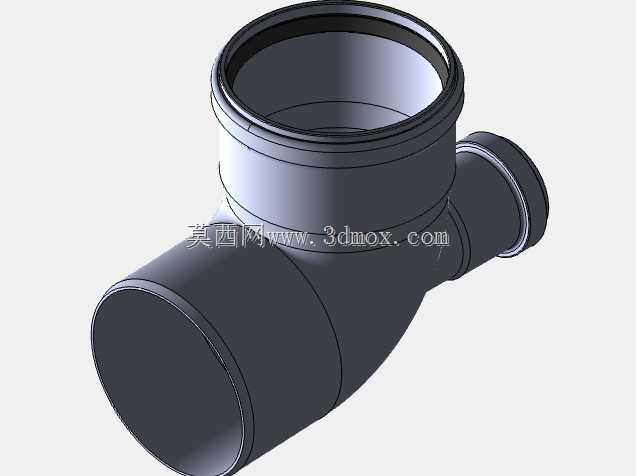

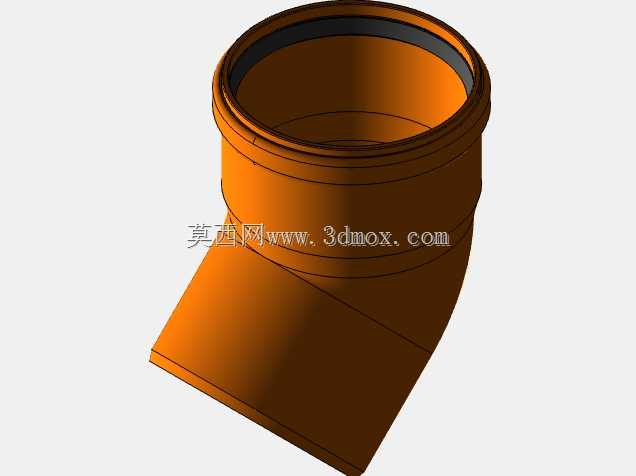

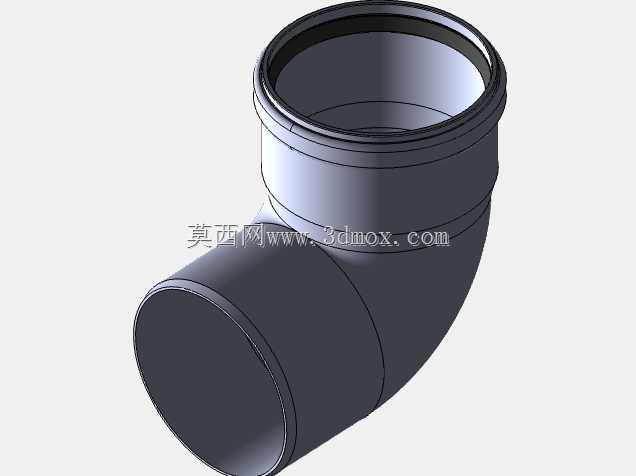

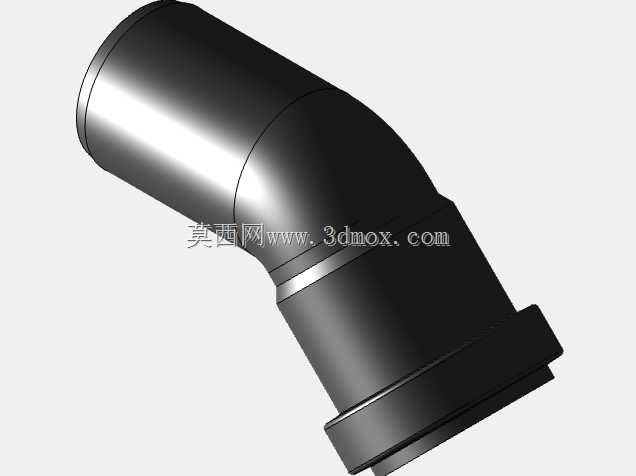

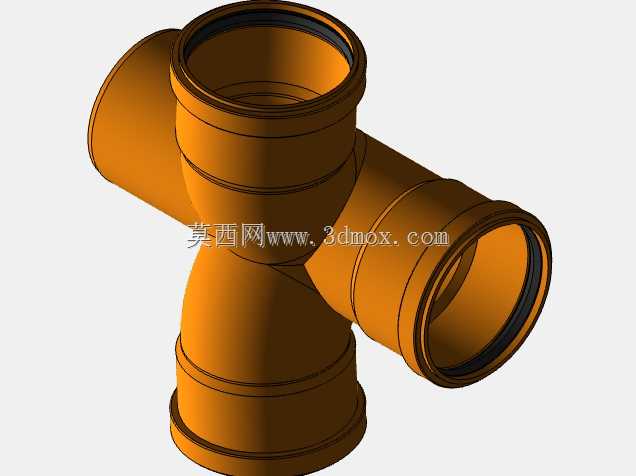

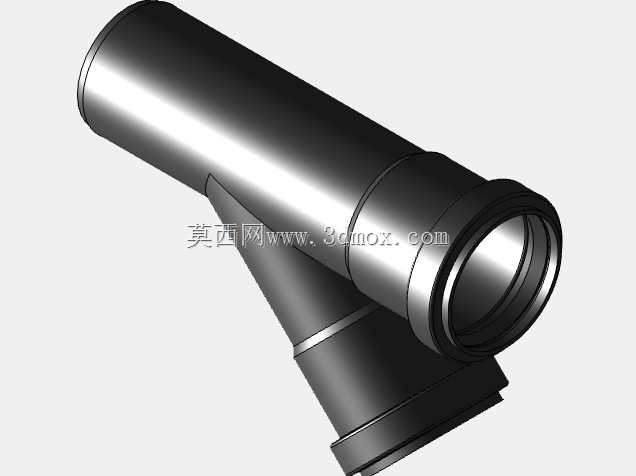

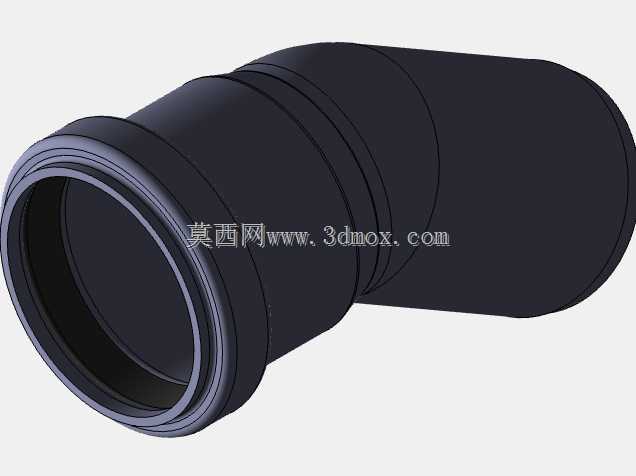

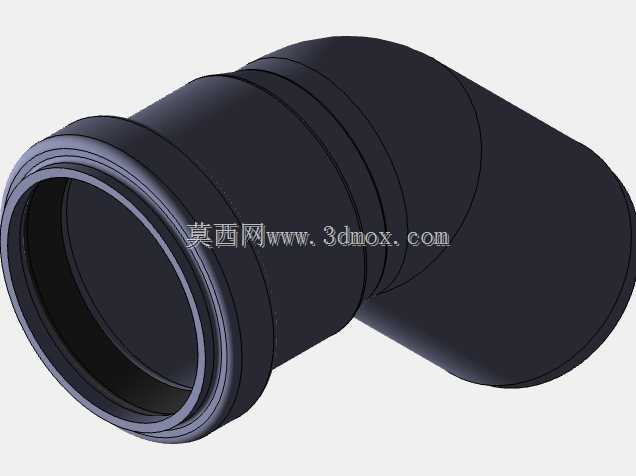

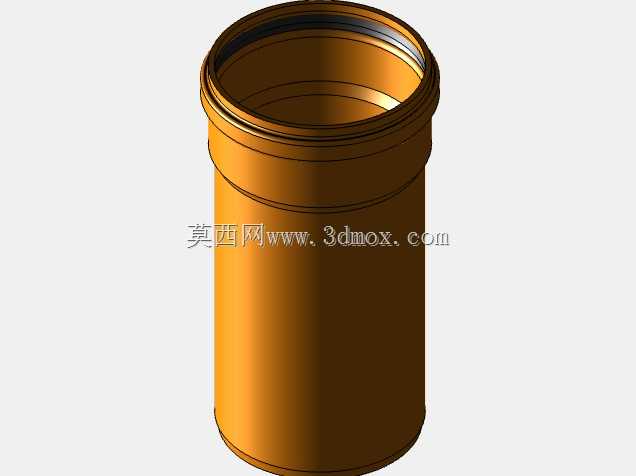

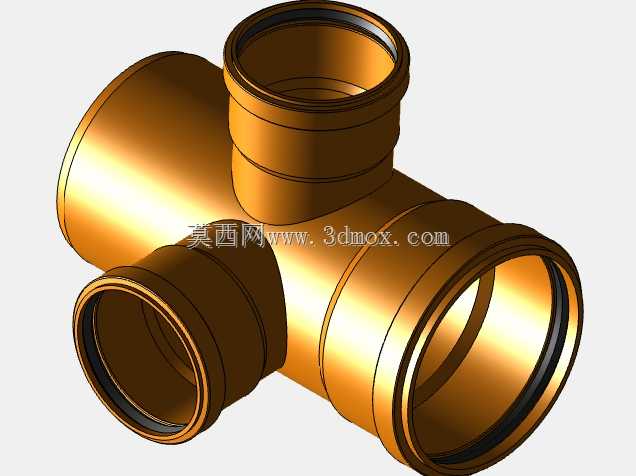

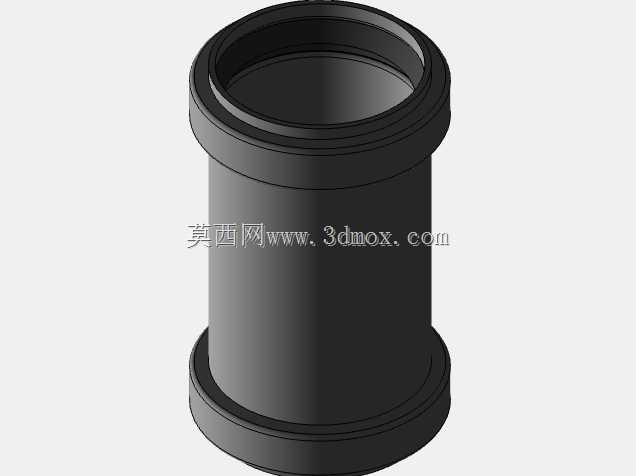

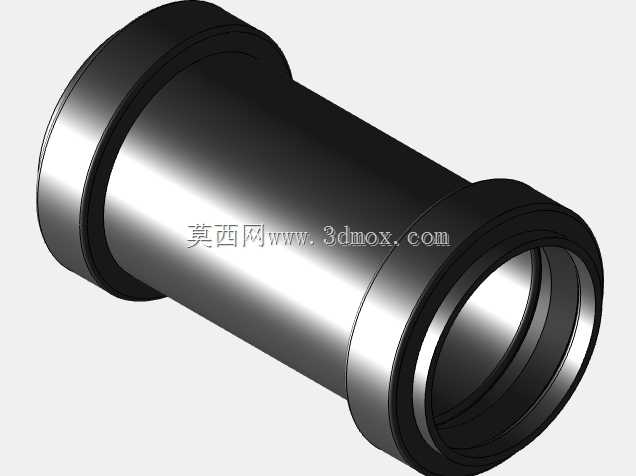

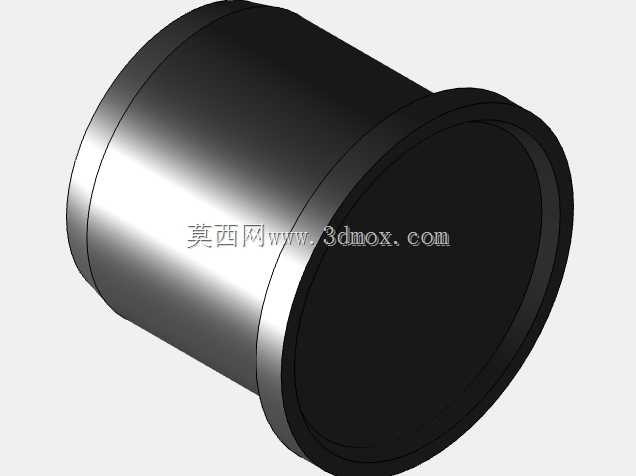

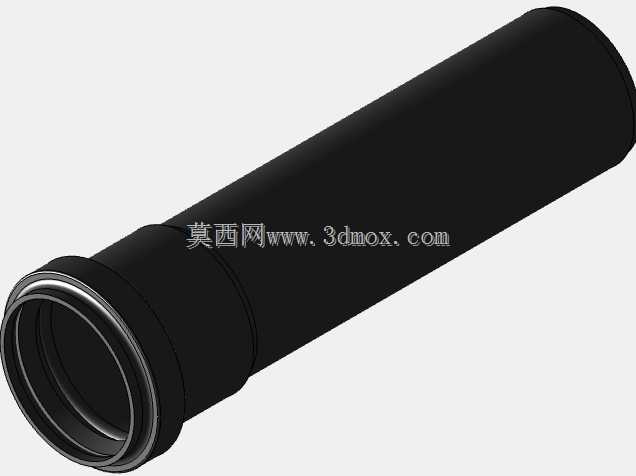

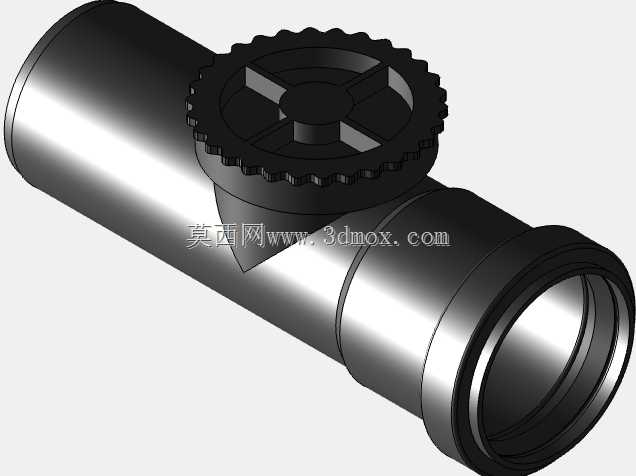

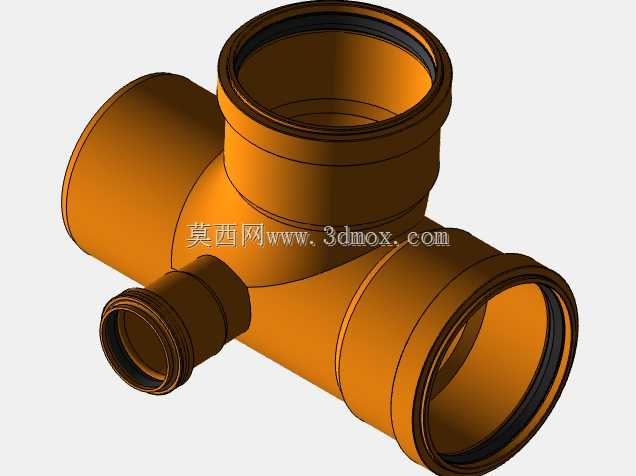

阶梯式变径管路转接接头结构设计

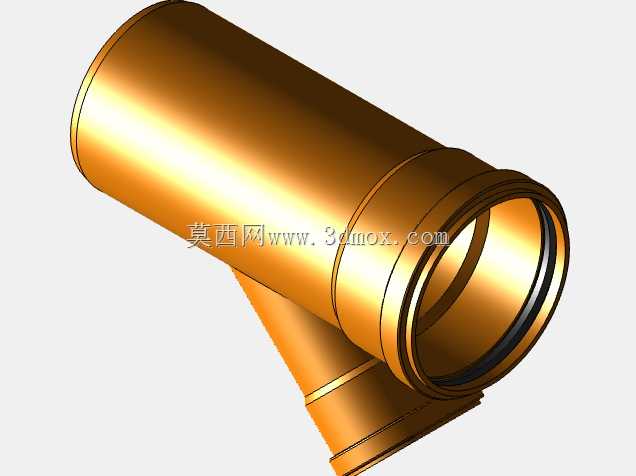

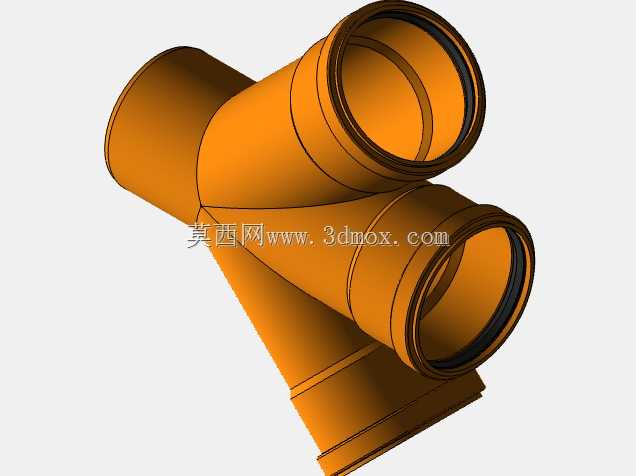

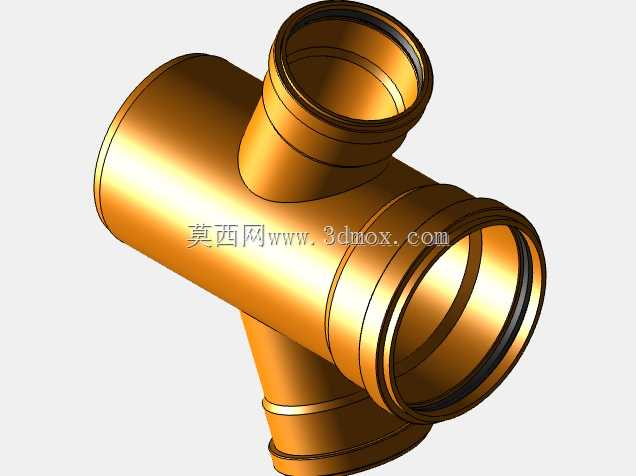

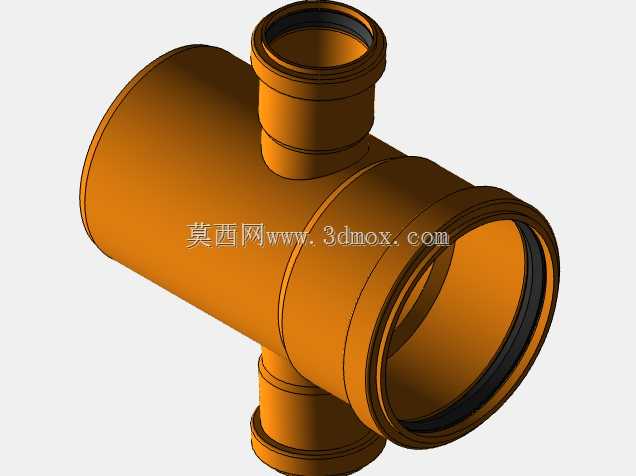

　　在流体输送、液压传动、气动控制等工业场景中，不同通径管路之间的转接一直是管路布设环节的常见需求，这款阶梯式变径接头正是针对这类场景开发的结构件，可直接实现大口径管路与小口径管路的同轴对接，无需额外加装过渡转接头，减少管路连接节点的同时降低泄漏风险。从实际应用来看，这类接头常出现在液压泵站出油口与执行元件进油口的通径匹配环节，也可用于压缩空气管网的支路分流位置，部分冷却循环水系统的管径切换段也会采用同类结构，适配金属硬管、高压橡胶软管等多种管路的连接需求。

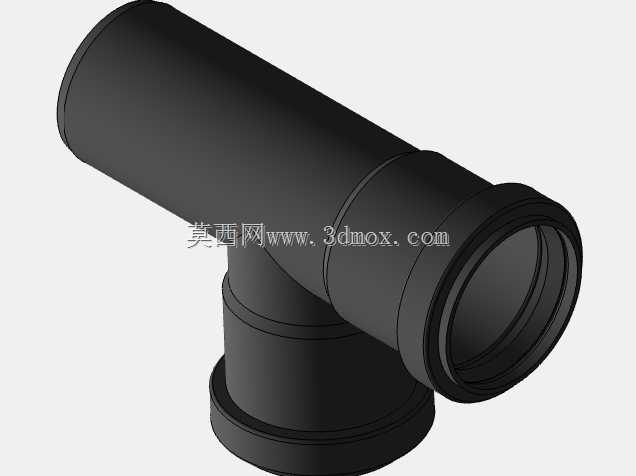

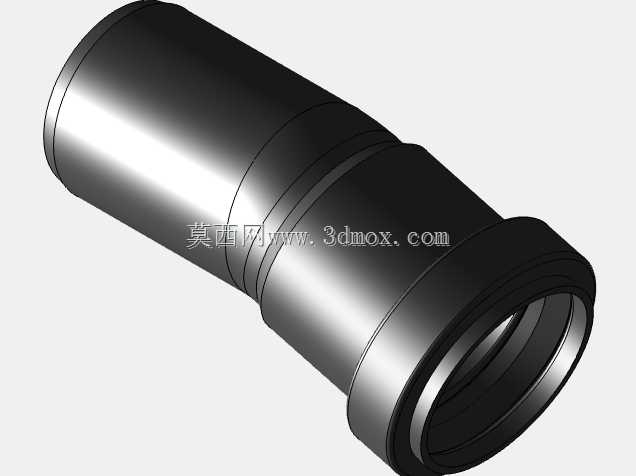

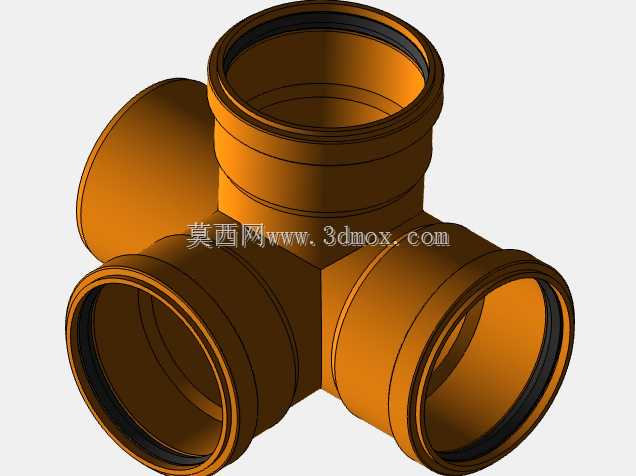

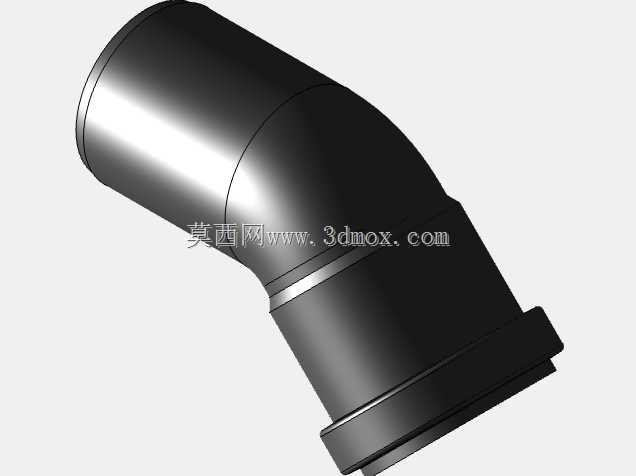

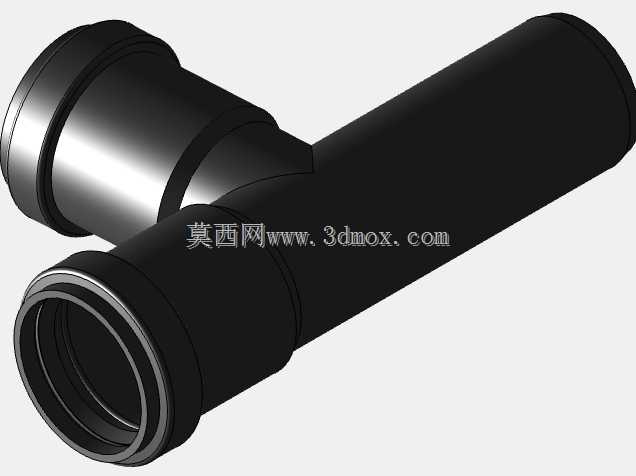

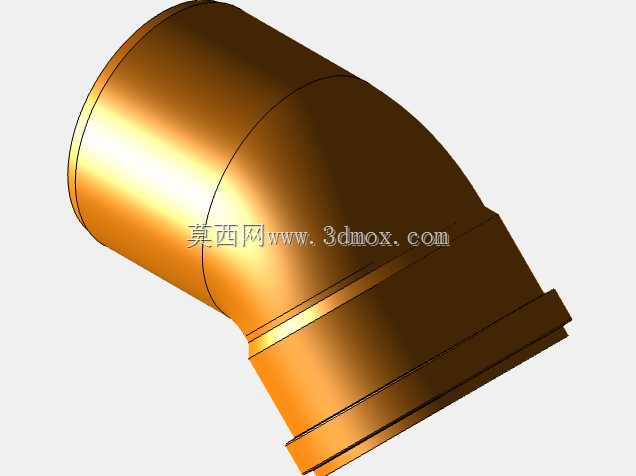

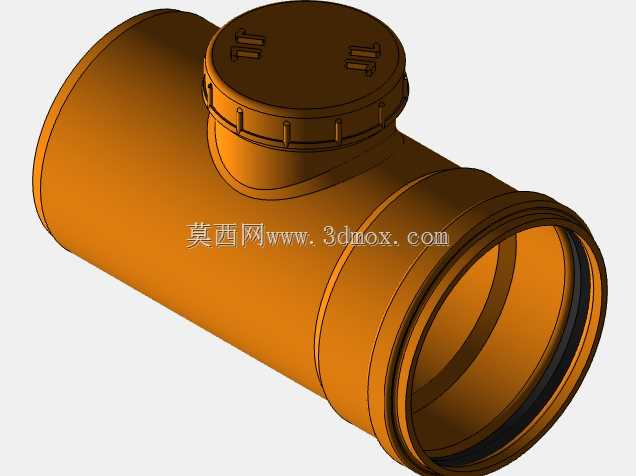

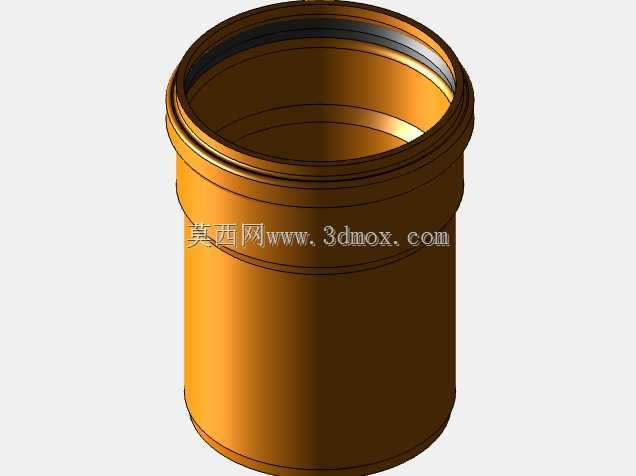

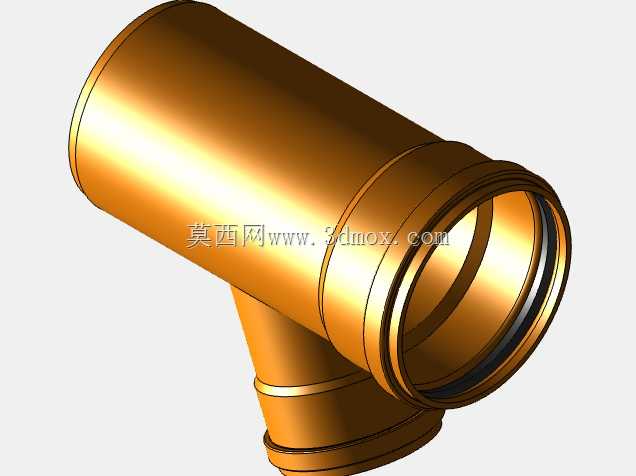

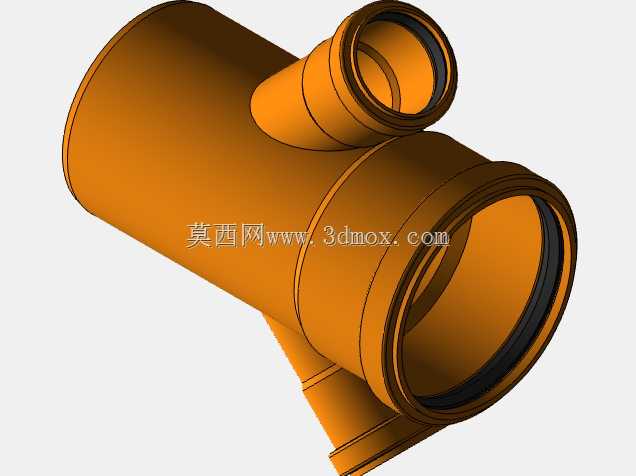

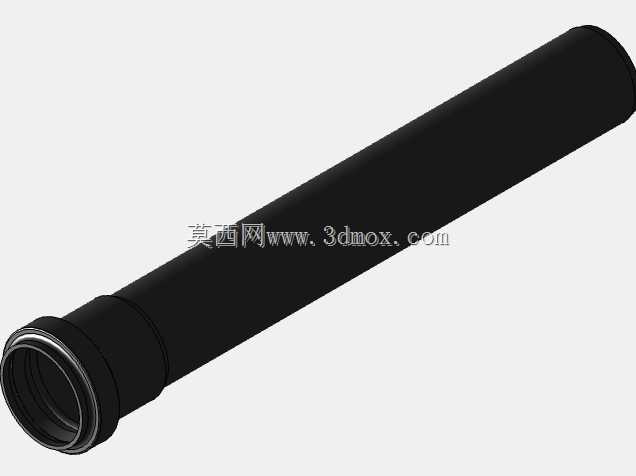

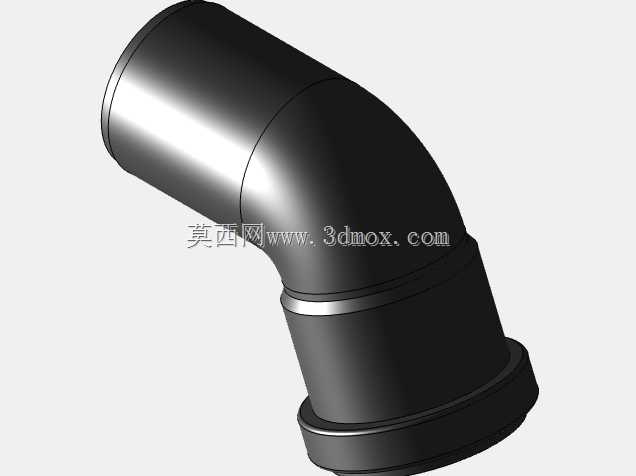

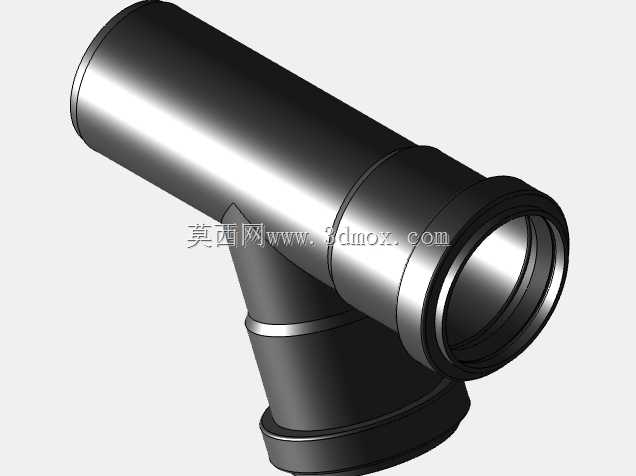

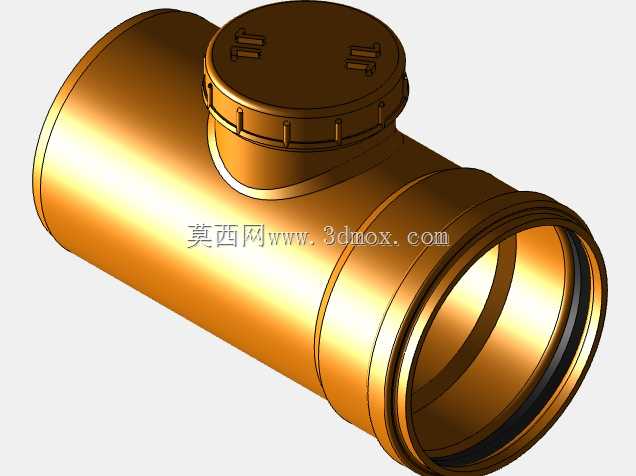

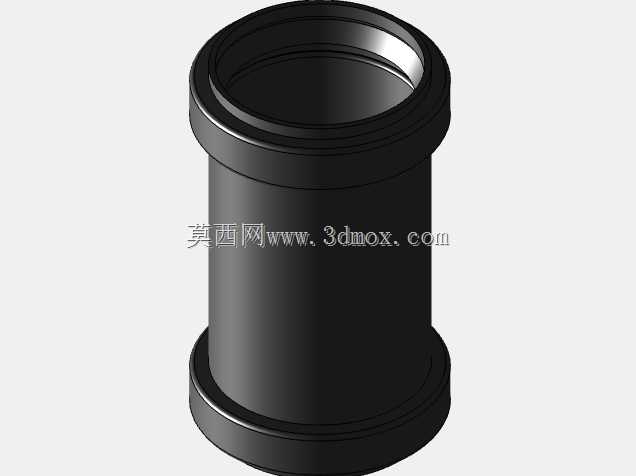

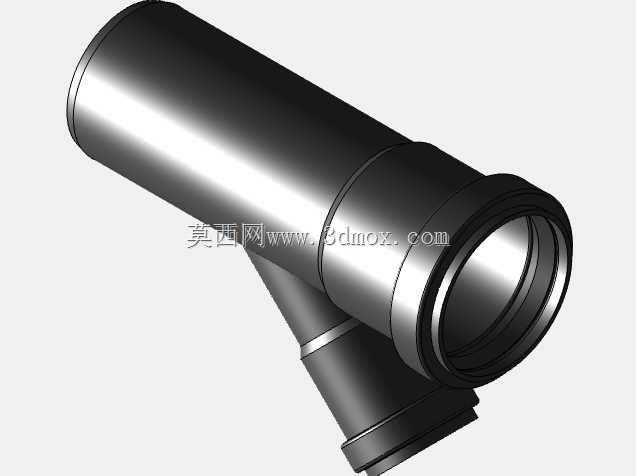

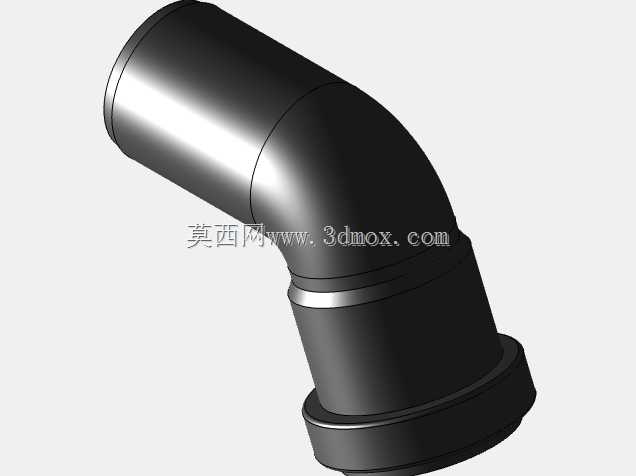

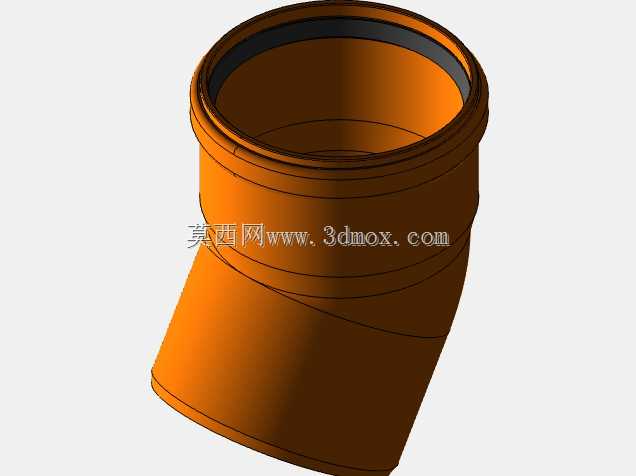

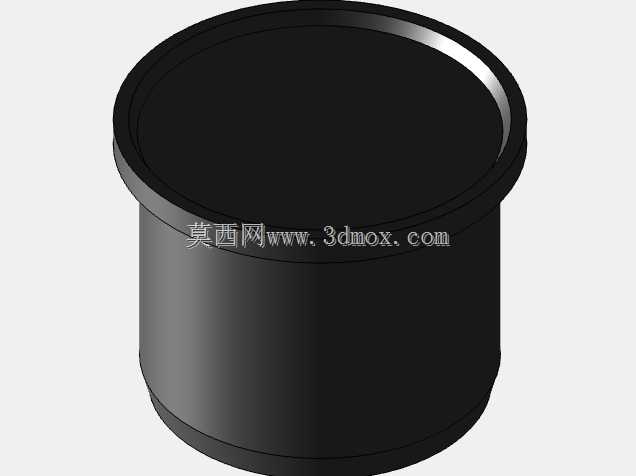

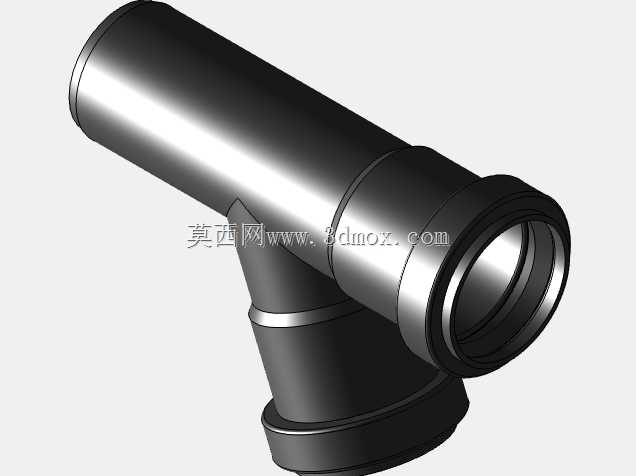

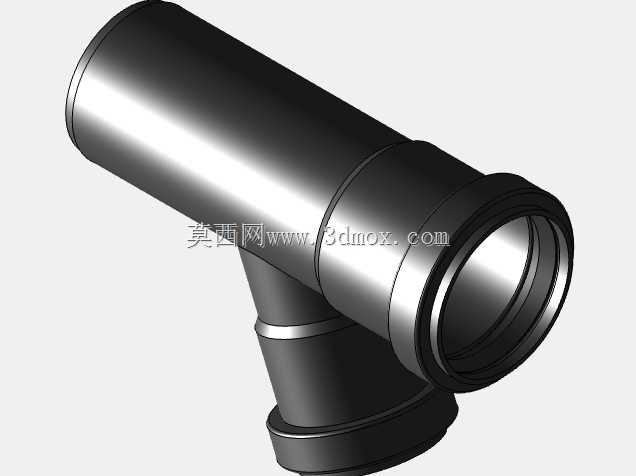

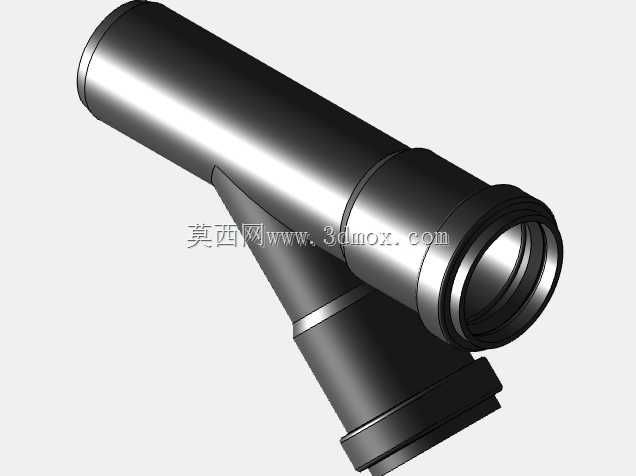

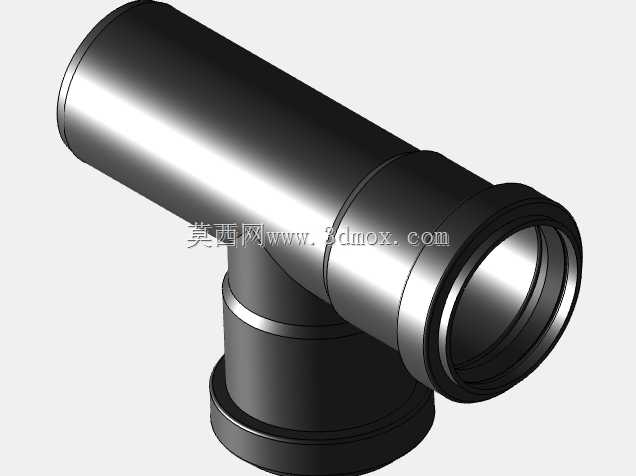

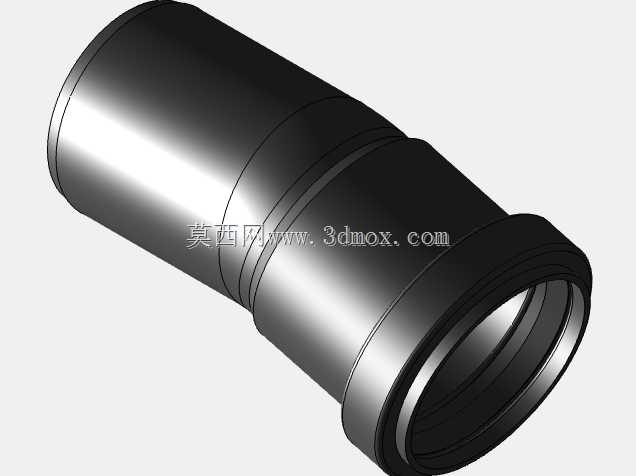

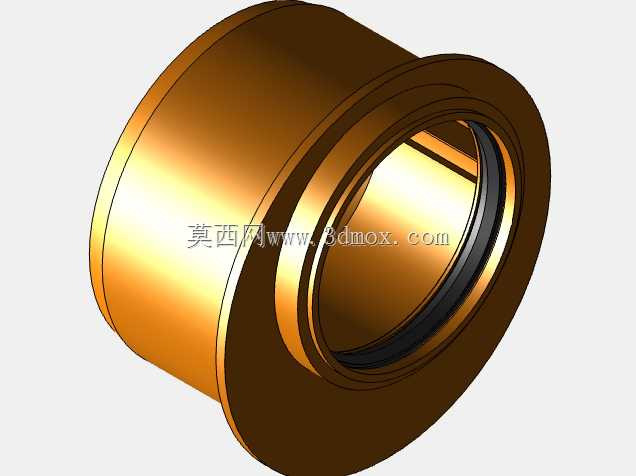

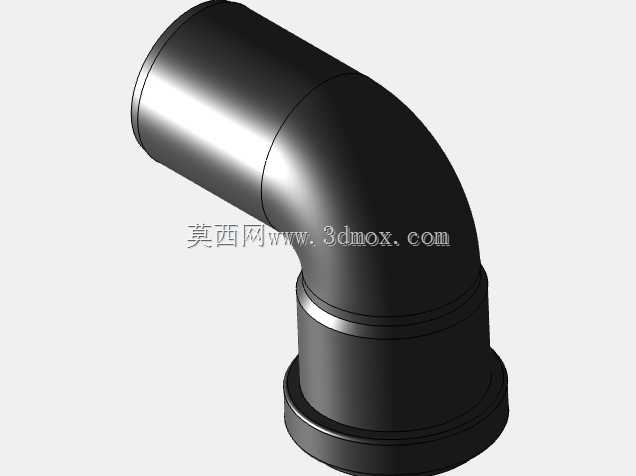

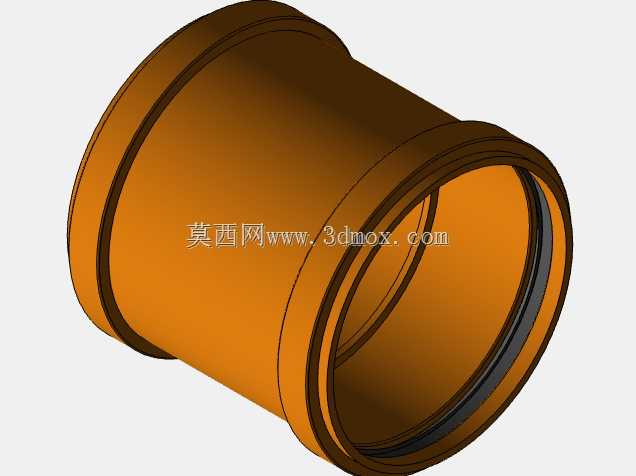

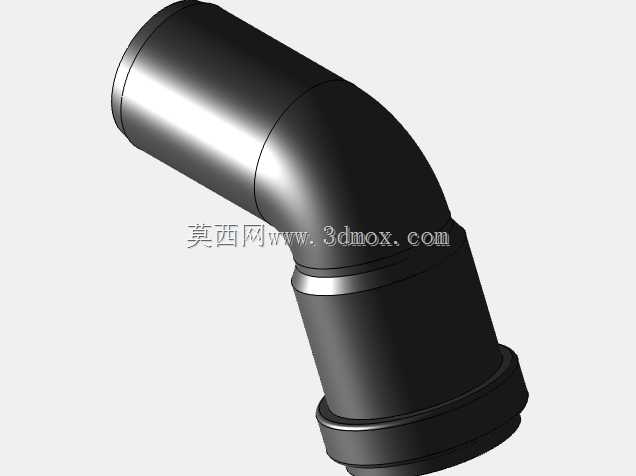

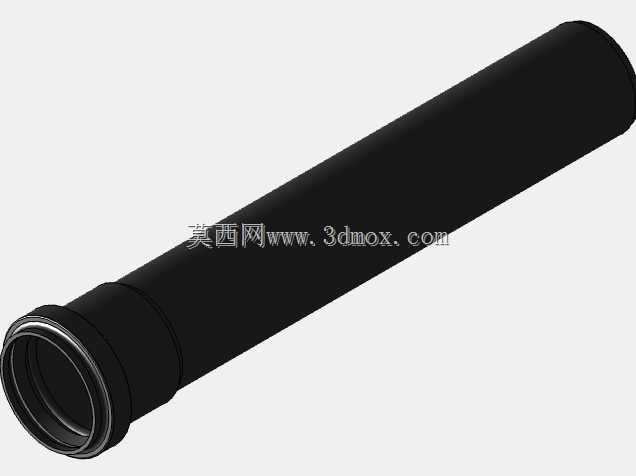

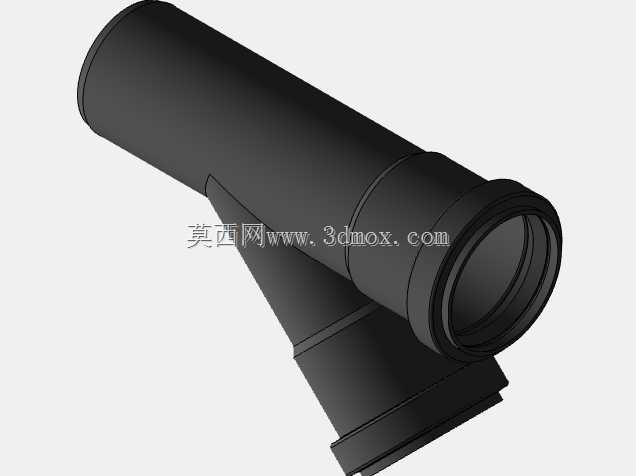

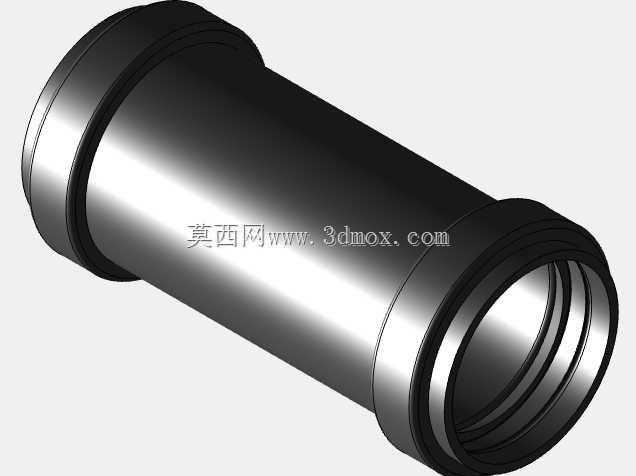

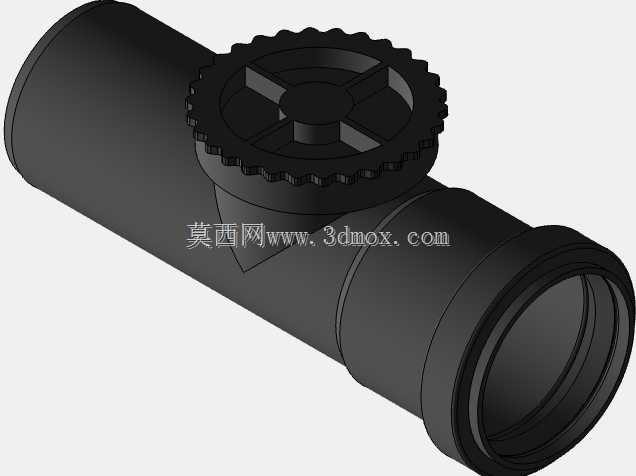

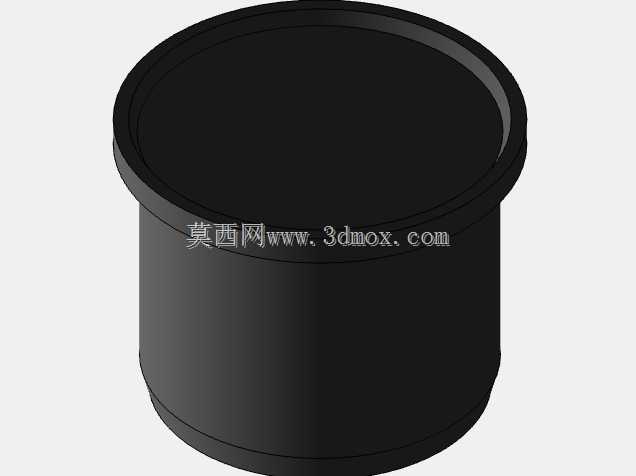

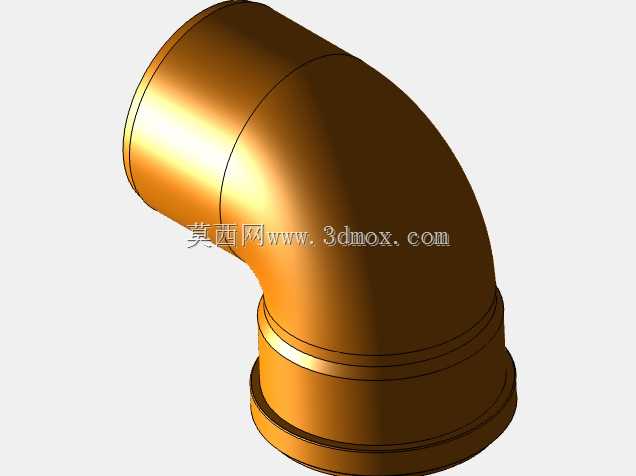

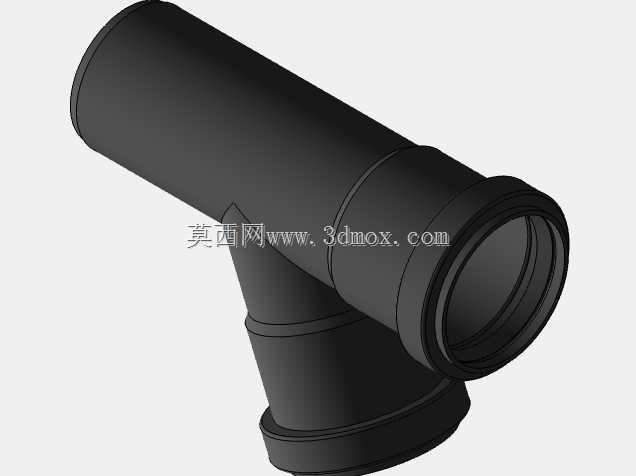

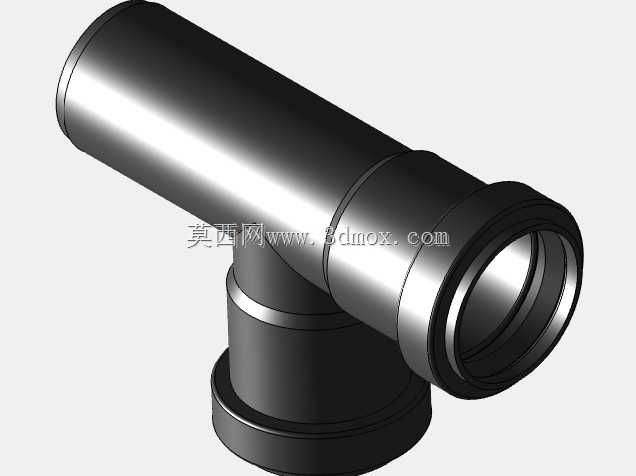

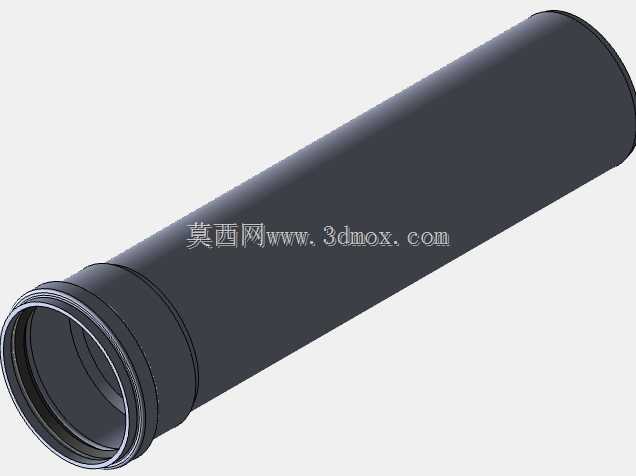

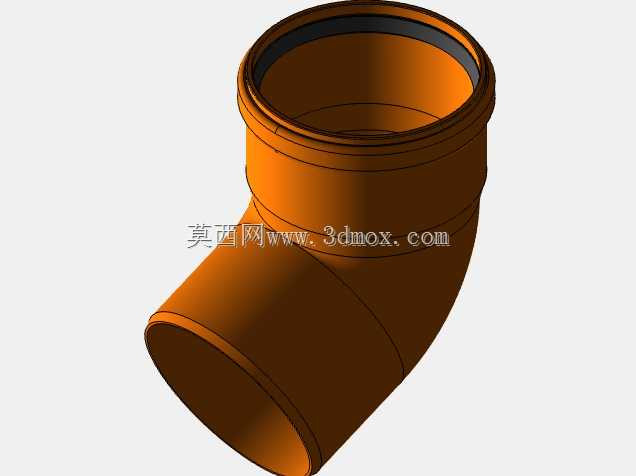

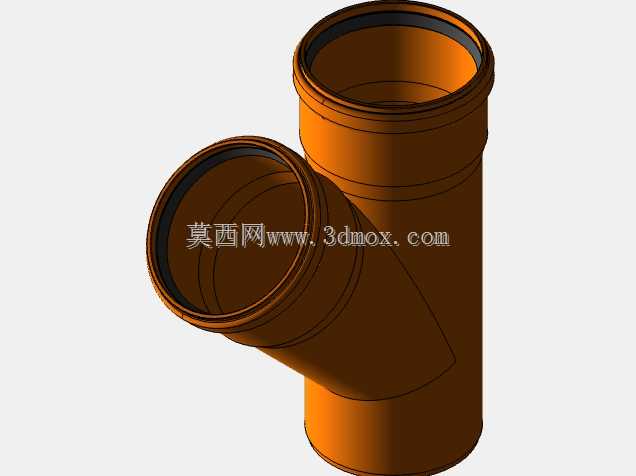

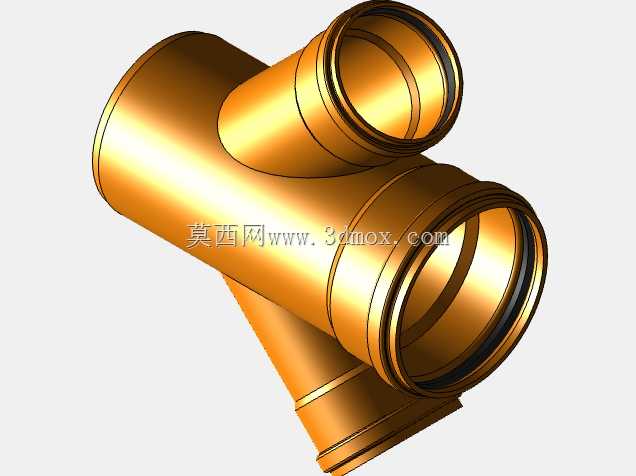

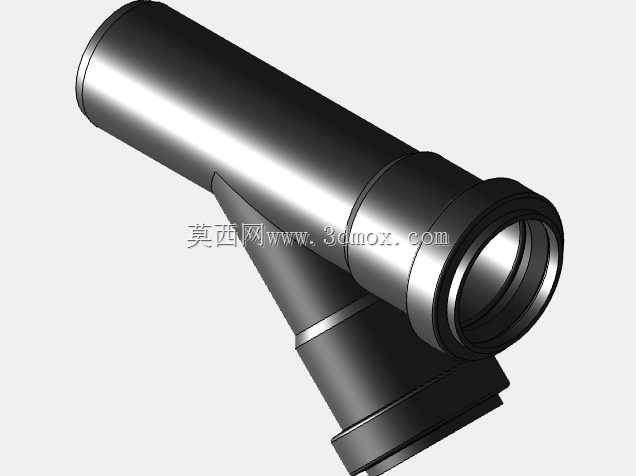

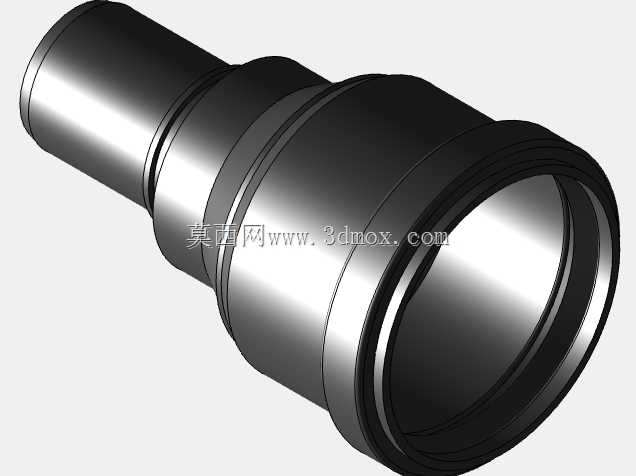

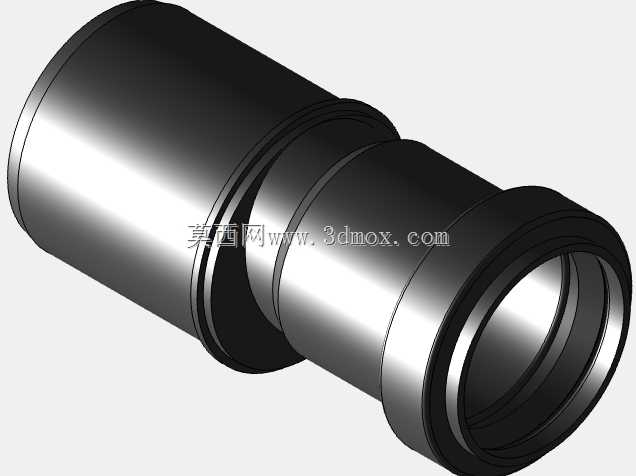

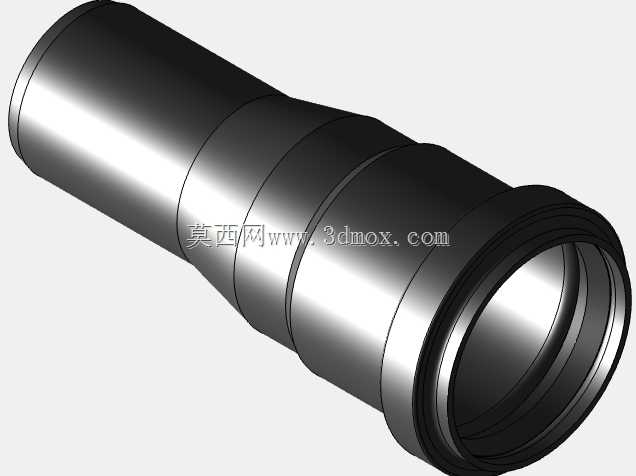

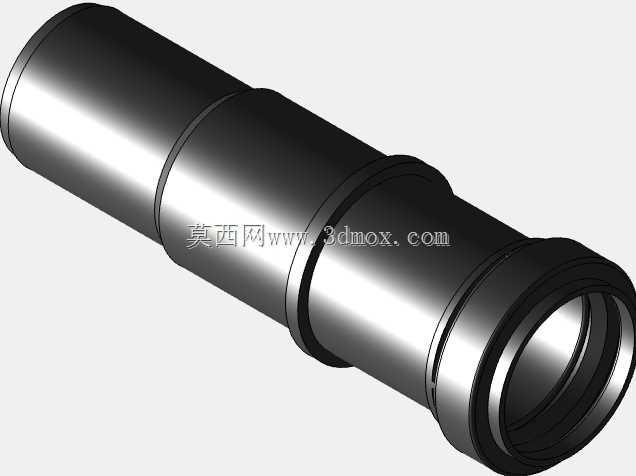

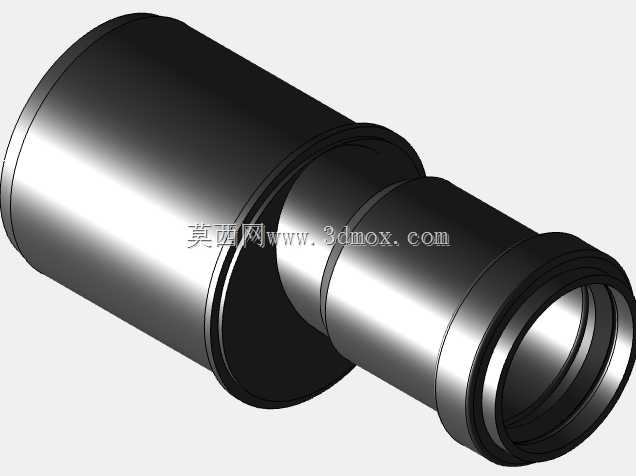

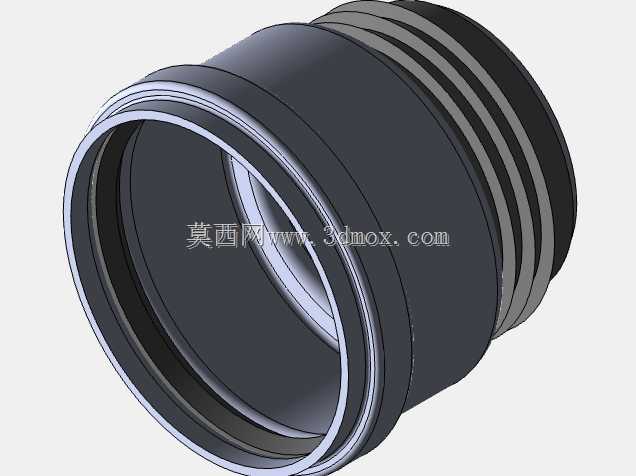

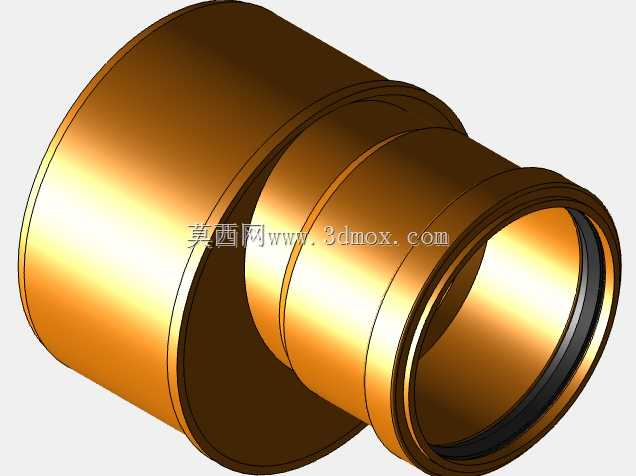

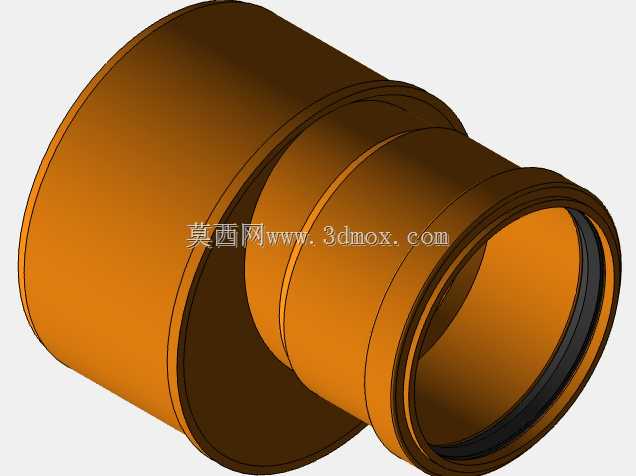

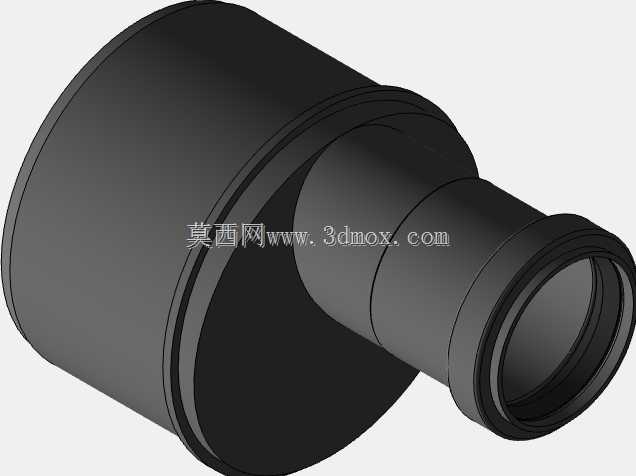

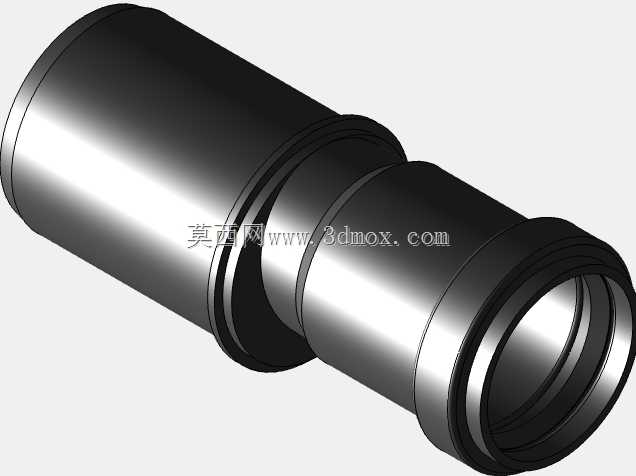

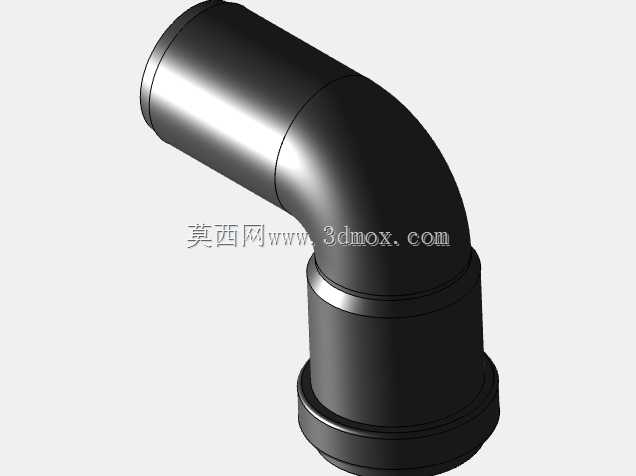

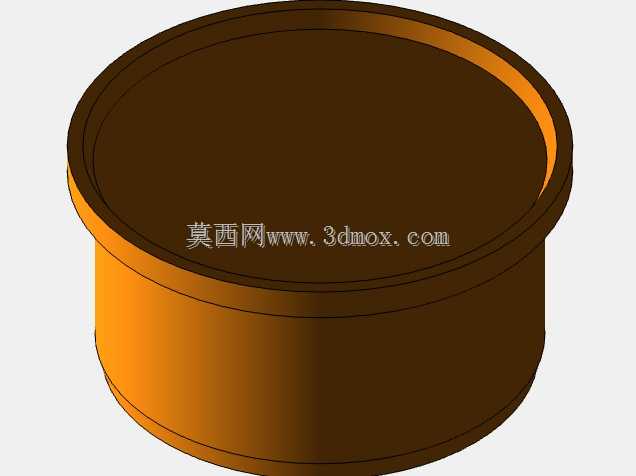

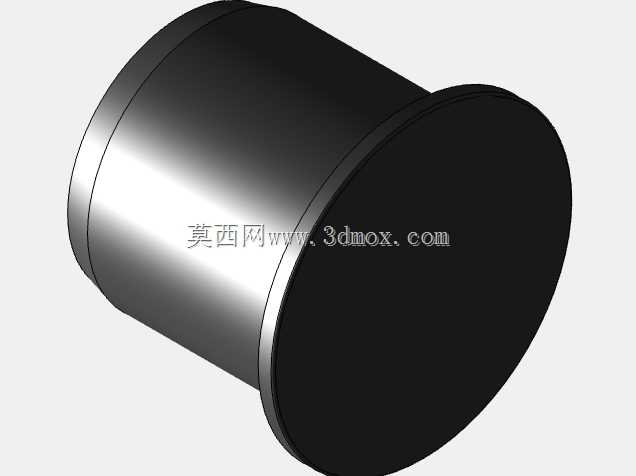

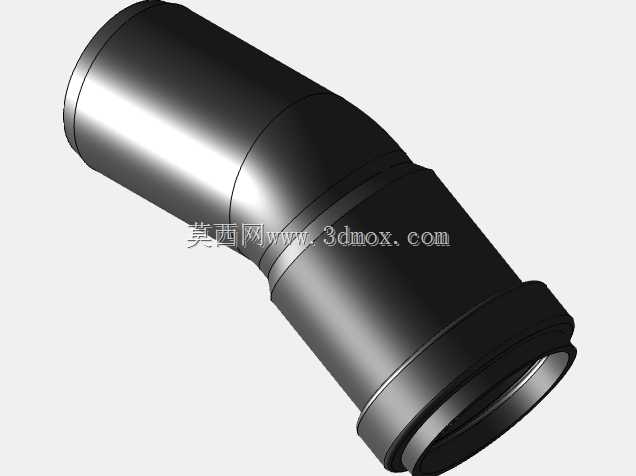

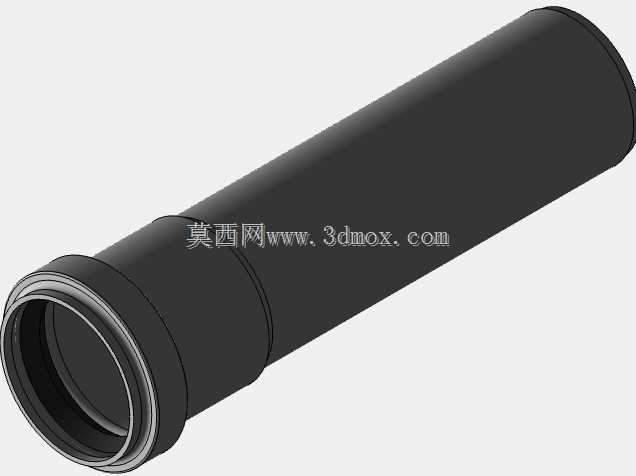

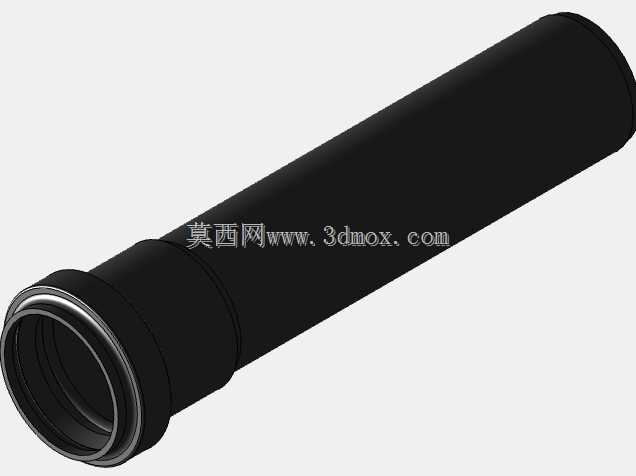

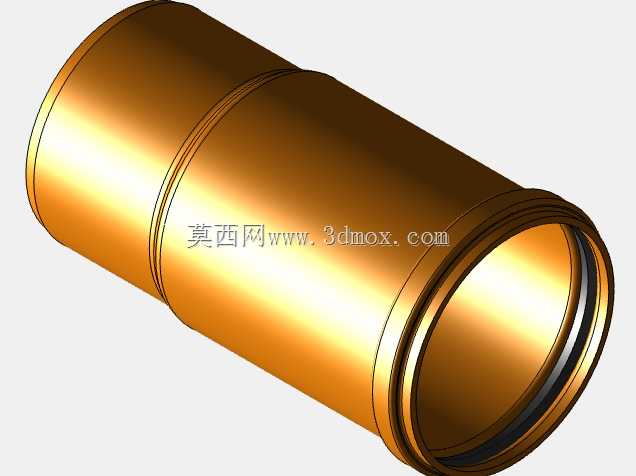

　　从结构设计逻辑来看，该接头采用同轴阶梯变径的整体式结构，大端为大口径对接段，外圆预留标准管螺纹加工余量，可直接与对应通径的内螺纹管路端口旋合，端口内侧设计有45度内倒角，既方便管路安装时的导向对位，也可适配O型密封圈的安装定位，保证端面密封的压缩量均匀。中间段为过渡承力段，外圆做了圆弧过渡处理，避免阶梯位置出现应力集中，在高压流体工况下可有效降低结构开裂风险，过渡段的长度经过匹配计算，刚好覆盖两端管路旋合后的螺纹啮合长度，不会出现螺纹干涉或者连接不到位的问题。小端为小口径对接段，结构形式与大端保持一致，同样预留螺纹加工位与密封槽位，两端的同轴度公差控制在0.02mm以内，保证流体通过时不会出现偏流、紊流问题，减少管路内部的压力损失。

　　在安装边界方面，该接头的最大外圆尺寸适配大端管路的标准安装空间，安装时无需额外扩大管路布设的预留孔径，整体轴向长度经过优化，相比传统的“双接头+直通”转接方案缩短了近三分之一的轴向尺寸，适合安装空间紧凑的设备内部管路布设。接头的外圆表面预留了扳手卡位结构，安装时可直接用标准开口扳手卡持施力，无需额外设计工装卡位，现场安装效率更高。密封结构的设计兼顾了高压与低压工况，端面密封槽的尺寸适配国标通用O型圈，用户可根据输送介质的特性选择丁腈橡胶、氟橡胶等不同材质的密封圈，无需单独定制密封件，降低后期维护的配件成本。

　　从建模细节来看，整个结构的所有倒角、退刀槽、螺纹收尾尺寸都符合机械加工的工艺要求，没有出现无法加工的锐角或者封闭结构，所有配合面的公差标注都参考了管路附件的国标要求，大端与小端的螺纹同轴度、端面垂直度都有明确的公差约束，可直接导出工程图用于机加工生产。内部流道做了顺滑过渡处理，阶梯位置没有直角凸台，流体通过时的阻力更小，也不容易在内部残留介质，适合输送有清洁度要求的流体介质，比如液压油、冷却循环液、洁净压缩空气等。在实际选型时，可根据两端管路的通径、工作压力、输送介质特性匹配对应的接头材质，常规工况下采用304不锈钢即可满足防腐与强度要求，高压工况可更换为45号钢调质处理，有强腐蚀介质的场景可选用316L不锈钢材质，结构本身无需做大幅修改，仅需调整对应材质的热处理工艺参数即可。
