轴流散热风机结构三维设计

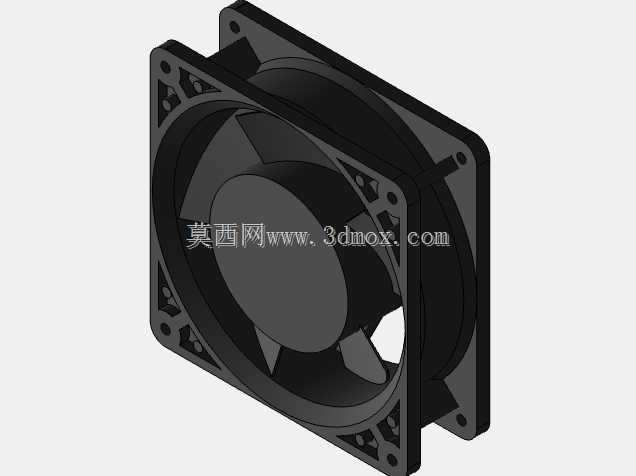

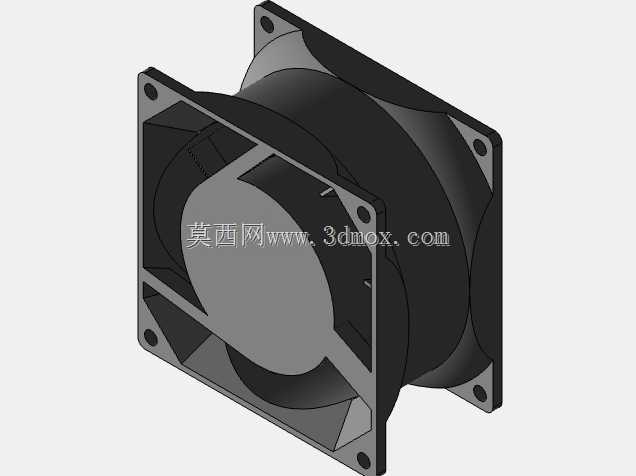

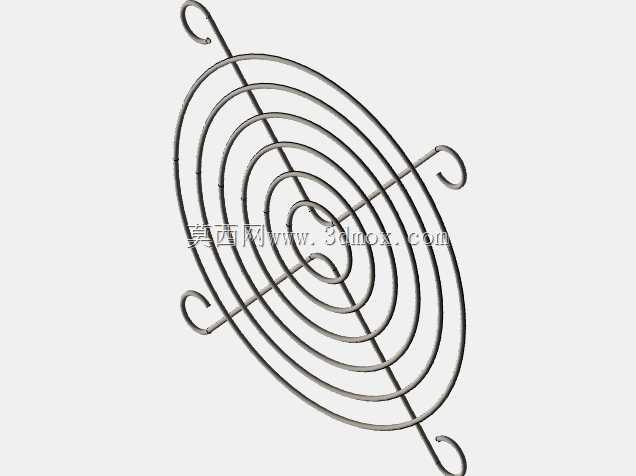

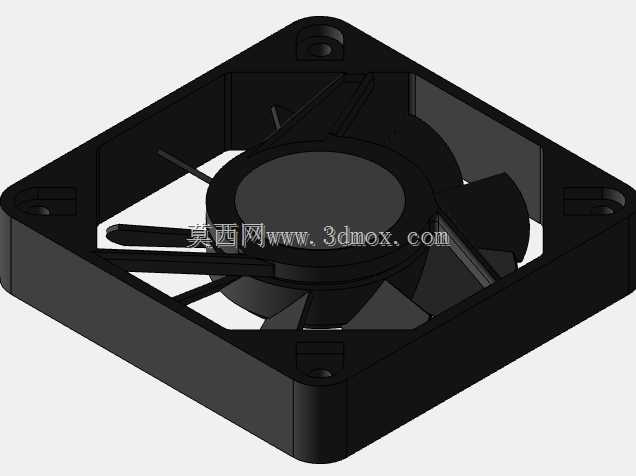

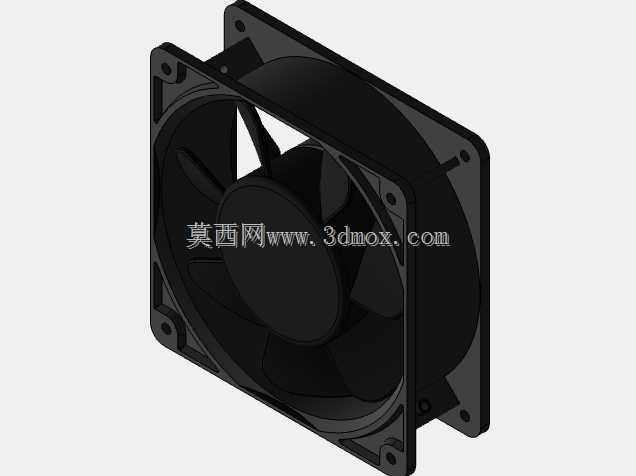

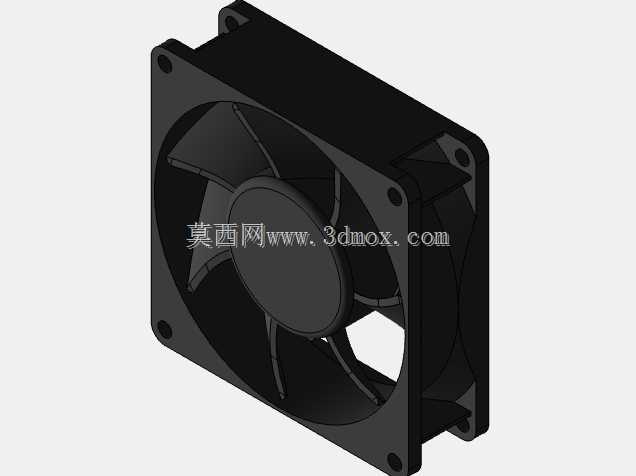

　　这款轴流散热结构的设计，最初是针对工业电控柜密闭空间的散热需求展开的，在工业现场，PLC、变频器、功率继电器这类发热元件长期密闭在柜体内，夏季高温工况下柜内温度很容易突破元件耐受阈值，轻则触发设备过热保护停机，重则加速电容、功率器件的老化失效，而这类轴流风机就是目前工业散热场景里应用最普遍的强制对流部件。从结构设计逻辑来看，整体采用方形外框加圆形风腔的经典布局，外框四个角预留了标准安装孔位，孔位间距匹配行业通用的安装尺寸规范，不管是直接螺丝固定在柜体侧板的开孔上，还是搭配防尘网、过滤网组组成通风过滤组件，都不需要额外做安装位的适配修改，安装边界完全覆盖常规电控柜、小型设备机箱、工控主机的通风开孔尺寸范围。

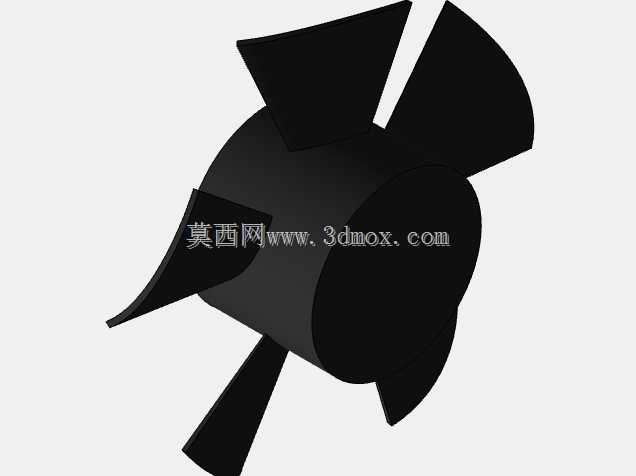

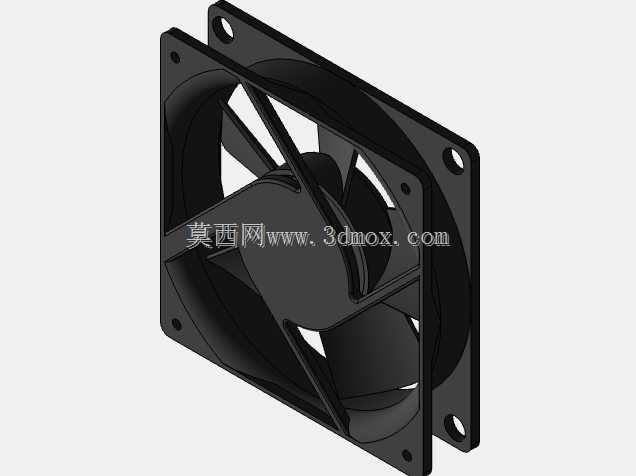

　　外框的加强筋设计没有做多余的造型，全部沿着风腔圆周方向均匀分布，既可以保证塑料注塑成型时的结构强度，避免长期运行受振动影响出现框体变形，又不会对进风侧的气流产生多余的扰流阻力，尽可能降低风噪与风压损失。叶轮部分采用七片后倾式叶片设计，叶片的曲面弧度经过气流走向优化，在额定转速下可以形成稳定的轴向气流，不会出现普通廉价风扇常见的紊流异音，叶片与中心轮毂的连接位置做了圆弧过渡，既减少注塑时的应力集中，也能避免长期高速旋转出现叶片根部断裂的问题。中心轮毂的尺寸刚好覆盖内置驱动电机的安装空间，电机固定位的尺寸适配常规的交流、直流轴流风机电机规格，不管是做220V交流款还是24V直流款的结构适配，都不需要修改轮毂的外部轮廓。

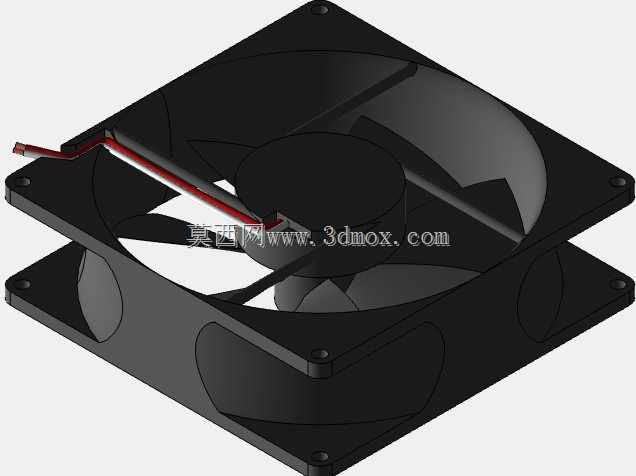

　　在实际应用场景里，这类风机除了电控柜散热，还可以用在小型焊机、工业电源、服务器机柜、新风辅助排风的位置，安装时只需要注意进风侧预留不小于20mm的无遮挡空间，出风侧不要紧贴密闭挡板，就能保证额定的通风量。设计过程中特意把外框的厚度控制在常规同规格风机的标准厚度范围内，替换现有设备上的老旧风机时不需要调整安装空间，直接对位锁付螺丝即可，外框边缘的止口设计可以卡在柜体开孔内侧，不需要额外打密封胶就能避免缝隙漏风，提升散热效率。叶轮和外框之间的间隙控制在1mm以内，既保证叶轮旋转时不会蹭到外框内壁，又不会因为间隙过大产生气流回流损失，这个间隙尺寸是经过多轮样机验证的，兼顾了加工公差适配与通风效率的平衡。外框侧面的走线槽预留位置，可以把风机的供电引线顺着框体边缘排布，不会让引线凸在风腔内被旋转的叶轮打到，也方便现场布线时整理线束，避免引线杂乱影响其他元件的安装。从建模的细节来看，所有的安装孔都做了沉头设计，锁付螺丝后螺丝头不会凸出于框体表面，不会影响风机外侧防尘网或者防护网的安装，四个角的安装位背面做了平面度公差预留，安装时可以完全贴紧安装面，不会出现倾斜导致的叶轮蹭边问题。

　　这类轴流风机的结构没有多余的复杂曲面，建模时优先保证各安装尺寸的通用性，所有配合尺寸都遵循行业通用的规范，不管是做结构仿真验证气流分布，还是直接导出工程图开模生产，都不需要做过多的尺寸调整，完全适配常规的注塑加工工艺，拔模角度全部按照塑料件的常规要求设置，不会出现脱模困难的问题。在设备选型适配时，只需要确认安装开孔尺寸、柜体所需的通风量、供电电压参数，就可以直接选用对应规格的这款结构，不需要重新做结构设计，能够大幅缩短设备散热部分的设计周期。
