Foxeer穿越机专用电容固定支架结构设计

　　在FPV穿越机装机调试的实际场景中，电容固定一直是容易被忽略却直接影响飞行可靠性的细节——不少玩家习惯用扎带、热熔胶随意将大容值电解电容固定在机架尾部，炸机时电容引脚受拉扯脱焊、飞行中高频振动导致电容引脚疲劳断裂的故障屡见不鲜，这款适配Foxeer Foxwhoop 35机架的电容固定支架，正是针对这类装机痛点做的定向结构优化。从实际装机的边界约束来看，这款支架的安装位完全贴合Foxwhoop 35机架尾部的碳板预留孔位，不需要额外对机架做打孔、切削修改，安装时直接卡入机架尾部的卡槽即可完成初步定位，配合一颗M2螺丝就能实现完全锁止，不会在飞行过程中出现移位。

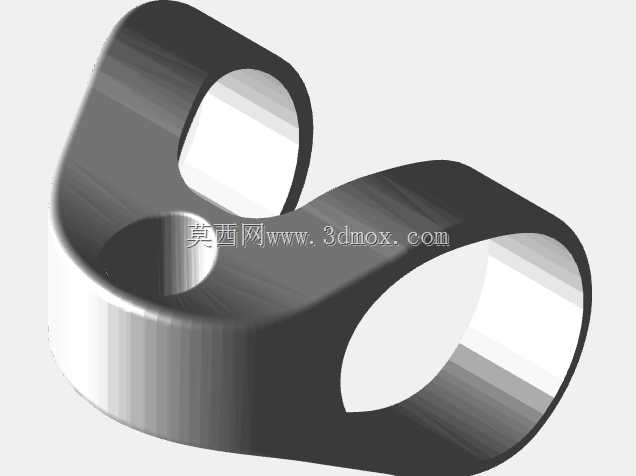

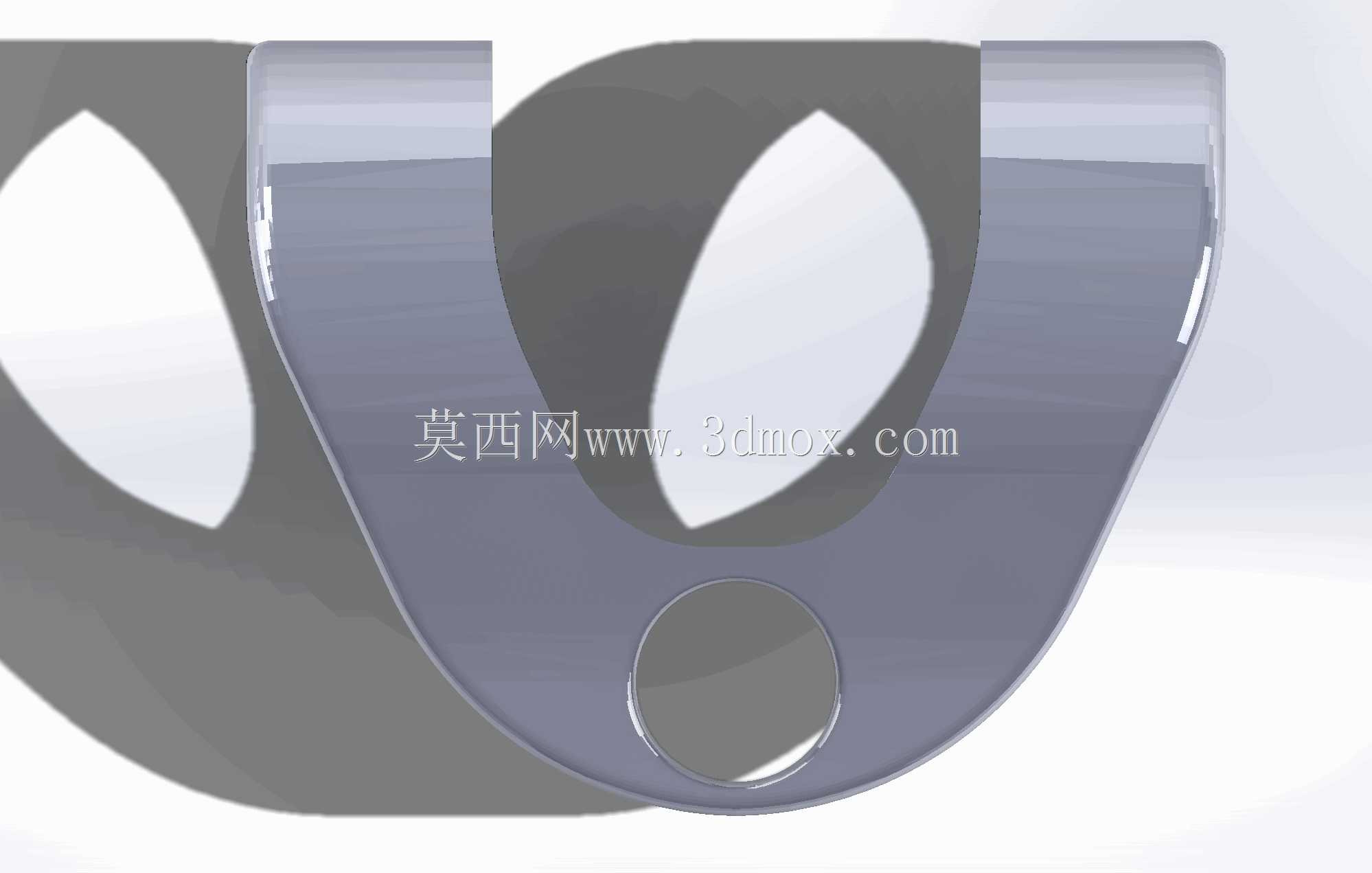

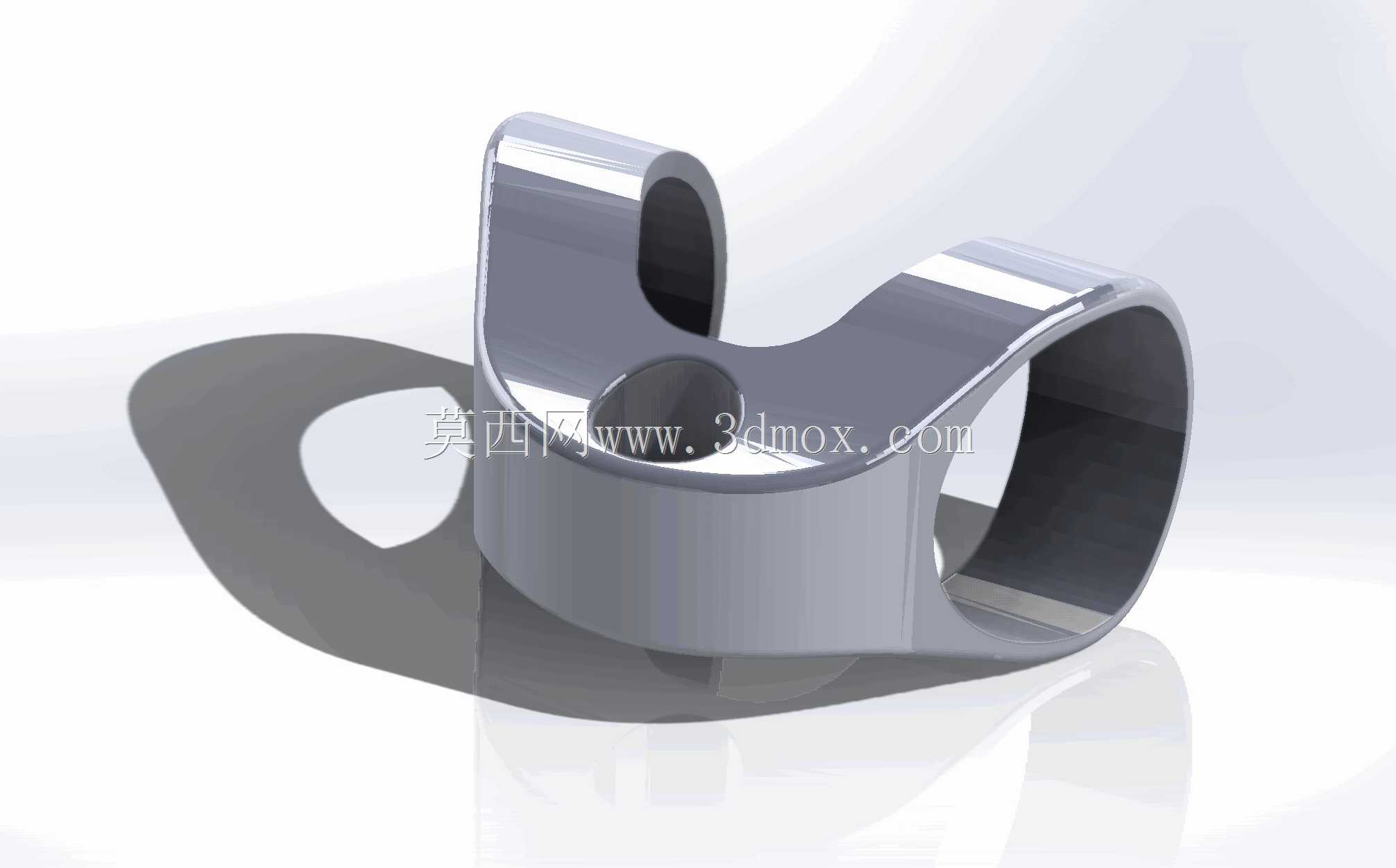

　　尺寸设计上，支架的环形抱紧内径设置为10mm，刚好匹配市面上常用的50V 470μF直插电解电容的壳体直径，抱紧环的开口处做了15度的导向倒角，压入电容时不需要借助额外工具，徒手就能将电容卡入到位，同时抱紧环的内壁做了0.2mm的微凸筋，卡入电容后能形成足够的静摩擦力，即使承受穿越机急转、炸机时的瞬时冲击，电容也不会从支架中脱出。支架上方的U型避让槽，是专门为电容引脚预留的走线空间，引脚间距控制在5mm，刚好匹配对应规格电容的引脚宽度，引脚从槽内穿出后可以直接焊接到飞控或者电调的焊盘上，不需要额外弯折引脚，避免了引脚反复弯折导致的内部铜芯断裂风险，同时槽位的高度设置为22mm，刚好让电容壳体顶部与机架上板之间留出1mm的安全间隙，不会出现电容挤压上板、或者与图传天线产生干涉的问题。

　　材质适配方面，整个结构的壁厚做了差异化设计：与碳板接触的安装基座壁厚设置为2mm，保证安装位的结构强度，锁止螺丝拧紧时不会出现基座开裂的问题；环形抱紧部分的壁厚设置为1.5mm，适配TPU 95A或者98A硬度的柔性耗材打印，既能够提供足够的抱紧力，又能在炸机受到冲击时产生微量形变吸收冲击力，避免硬接触导致的电容壳体碎裂。从实际装机的使用反馈来看，这款支架解决了传统电容固定方式的几个核心问题：首先是完全避免了热熔胶固定带来的后期维护麻烦，需要更换电容时只需要将旧电容从抱紧环中拔出，插上新电容即可，不需要反复清理残胶；其次是振动抑制效果更好，TPU材质的柔性支架可以过滤掉电机传递过来的高频振动，避免电容本体长期受振导致的内部电解液泄漏、容量衰减问题；第三是装机一致性更好，电容的安装位置、引脚长度都可以通过支架做精准定位，不会出现不同人装机时电容位置歪扭、引脚长度不一导致的焊接应力问题。

　　结构细节上，支架的所有棱角都做了R0.5的圆角处理，既避免了打印时的应力集中问题，也防止装机时锋利的边角划伤线材、割破绝缘层；安装基座的底部做了0.3mm的浅凹槽，刚好卡在碳板的安装凸台上，安装时不需要反复调整位置，对准凹槽压入即可保证支架与机架的同轴度，不会出现装歪导致电容与周边部件干涉的问题。对于结构设计从业者来说，这类小配件的设计核心从来不是追求复杂的结构，而是在有限的安装空间内，精准匹配目标配件的尺寸边界，同时兼顾安装便利性、使用可靠性与维护便捷性——这款电容支架没有多余的装饰性结构，所有的结构特征都服务于实际装机需求：导向倒角是为了方便装配，内壁凸筋是为了提升抱紧力，U型槽是为了避让引脚，差异化壁厚是为了平衡强度与韧性，圆角处理是为了避免应力集中与划伤风险，每一处细节都对应着实际装机场景中的具体痛点，这也是小型功能件结构设计的核心逻辑：不需要炫技，只需要解决实际问题。在穿越机这类对重量极其敏感的应用场景中，这款支架的整体重量控制在1.2g以内，不会给机架带来额外的负重负担，同时安装位置处于机架尾部的重心区域，也不会因为额外增加的配件影响整机的重心平衡，对于追求装机可靠性的玩家来说，这类定制化的固定支架，远比通用的扎带、胶固定方案更能保障飞行稳定性，尤其是在大油门急转、花飞动作、炸机冲击等极端工况下，可靠的固定结构能够大幅降低电容脱焊、引脚断裂这类低级故障的发生概率，减少外场飞行时的故障排查时间。
