车身车架校正用框架拉夹维修工装

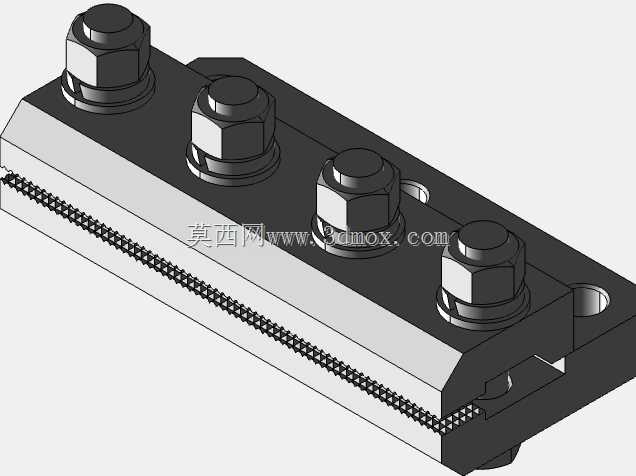

　　在汽车碰撞修复作业场景里，这类框架拉夹是大梁校正台配套的核心夹持执行部件，日常作业中主要承担事故车辆变形车架、车身结构件的夹持固定与牵拉校正作业，区别于普通台钳类夹持工具，它的结构设计完全围绕车身维修的大拉力、多点位适配需求展开。从实际使用逻辑来看，该拉夹的夹持端做了加宽咬合齿面设计，齿形采用钝角梯形结构，既可以在夹持时咬入车架金属表层形成足够静摩擦力，避免牵拉校正过程中出现夹件滑脱的安全隐患，又不会因为齿形过于尖锐造成车架母材被过度切削，减少修复后的二次打磨工作量。

　　夹体的主体框架采用箱型焊接结构，相比普通板式夹具体，箱型结构在承受10吨级以上牵拉载荷时，不会出现夹体开口变形、销轴孔位撕裂的问题，能长期承受反复的交变牵拉载荷，适配维修车间高频次的作业需求。设计阶段优先考虑了不同车型车架的截面适配性，夹口的开合行程覆盖了市面上绝大多数乘用车辆、轻型商用车辆的纵梁截面宽度，不需要额外更换夹块就能完成多数车型的夹持固定，夹体上预留的多组牵拉连接孔位，分布在不同高度与水平位置，维修人员可以根据变形部位的牵拉方向，灵活选择牵拉点的连接位置，不需要反复调整夹体的安装位置就能实现多角度牵拉校正，大幅缩短单台事故车的校正作业准备时间。安装边界方面，该拉夹的底座连接尺寸完全匹配通用型大梁校正台的T型槽规格，底座的定位凸台可以直接卡入校正台的标准槽位，配合T型螺栓就能完成快速固定，不需要对现有校正台做任何改装，夹体整体的高度设计避开了车辆底盘的悬挂、排气等突出部件，夹持固定后不会和车辆底盘附属件产生干涉，牵拉作业时的受力点始终和车架纵梁的中心面保持齐平，避免牵拉过程中因为受力偏载造成车架出现额外的扭转变形。

　　夹体的铰接销轴采用了渗碳淬火处理，表面硬度达到HRC55以上，配合自润滑铜套，在长期反复承受大载荷铰接转动时，不会出现销轴磨损松旷的问题，保证夹持位置的精度稳定，夹体的锁紧机构采用梯形螺纹副，相比普通三角螺纹，梯形螺纹的承载能力更强，锁紧后不会因为牵拉过程中的振动出现自行松脱的情况，操作人员只需要用标准加力杆就能完成足够锁紧力的施加，不需要额外借助液压工具就能完成夹持锁紧作业。

　　在实际维修作业中，这类拉夹通常会多组配合使用，分别固定在车架未变形的基准位置，配合校正台的液压牵拉塔，对变形的纵梁、减震器安装座、门槛梁等结构件进行精准牵拉复位，相比传统的焊接临时吊耳牵拉方式，使用该拉夹不需要在车身上焊接临时固定点，避免了焊接对车身金属板件造成的热变形、防锈层破坏等问题，修复完成后只需要松开夹体就能完成拆卸，不会在车身上留下额外的焊接痕迹，大幅提升车身修复的外观质量与结构完整性。夹体表面做了喷塑防锈处理，能适应维修车间地面潮湿、经常接触切削液、除锈剂等化学试剂的作业环境，不会因为短期使用就出现表面锈蚀脱落的问题，延长工装的实际使用寿命，夹体上所有的棱角位置都做了圆弧倒钝处理，避免操作人员在安装调整过程中被尖锐棱角划伤，符合维修车间的作业安全要求。
