汽车零部件装配用手动乔木按压机结构

　　这款手动按压设备主要面向汽车零部件生产环节的小载荷压装作业场景，在汽车线束端子压接、小型衬套压入、塑料卡扣铆合、铭牌铆贴等工位上，这类手动压机的适配性远高于大型液压或气动压力设备，不需要外接动力源，可灵活布置在装配线旁的辅助工位、返修工位或者离线分装区域，不会占用生产线的固定动力接口，也不存在气动设备的管线牵绊、液压设备的油污渗漏问题，非常适合小批量、多频次的零散压装作业。

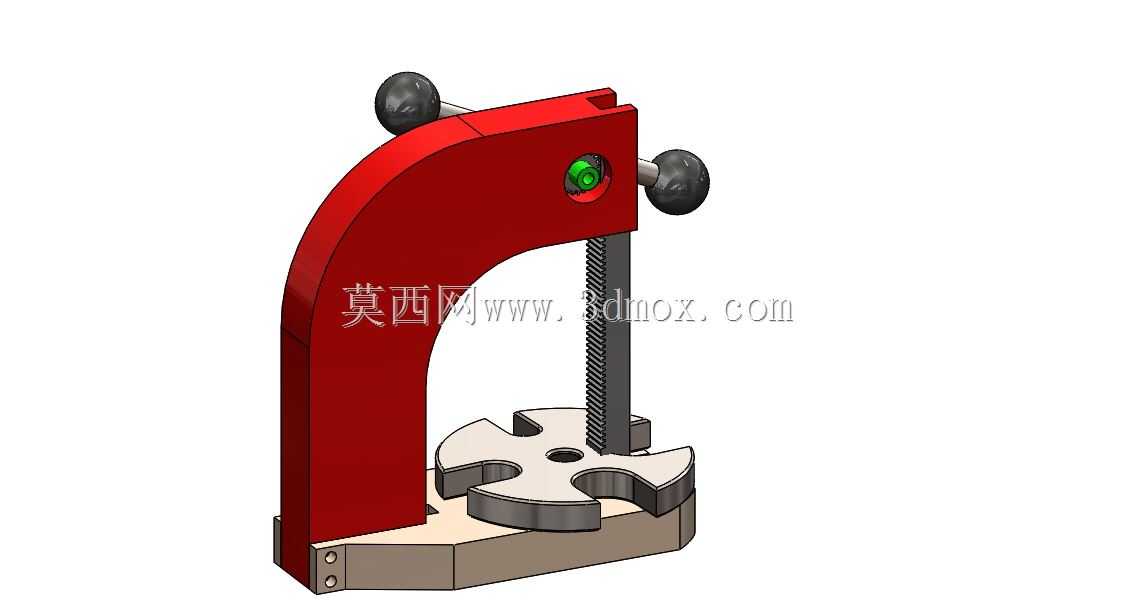

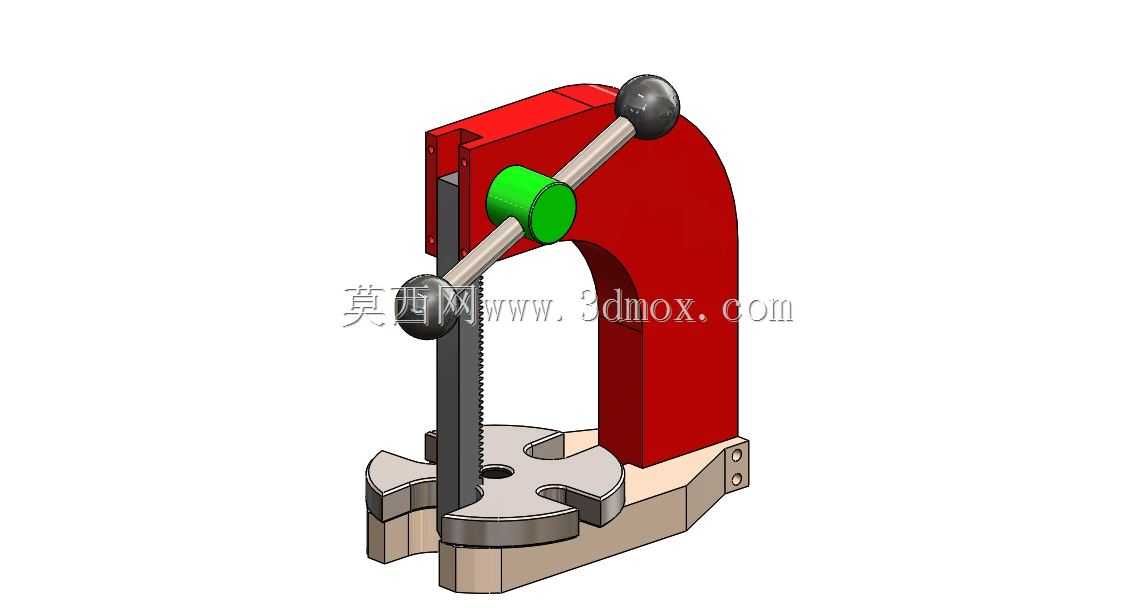

　　从结构设计逻辑来看，整机采用C型开式机架布局，这种开口结构的核心优势是上下料操作空间充足，操作人员可以从三个方向取放工件，不需要复杂的工件避让设计，机架主体采用一体式弯板结构，受力路径从压头位置沿弧形机架直接传递到底座安装面，应力分布均匀，不会出现拼接式机架的连接松动问题，机架表面做了圆角过渡处理，避免操作过程中尖锐边角剐蹭工件或者划伤操作人员。压装执行部分采用梯形丝杠传动结构，配合两侧的手轮操作手柄，操作人员可以根据压装行程需求选择单侧或者双侧施力，梯形丝杠的自锁特性可以保证压头停留在任意行程位置时不会自行下滑，不需要额外增加锁紧机构，压头端部做了平面处理，可根据不同的压装需求更换适配的压头接头，比如针对衬套压装的导向压头、针对卡扣压装的仿形压头，拓展设备的适用范围。

　　底座部分采用带定位槽的平台设计，平台上的异形开口槽可以适配不同规格的简易工装夹具，不需要在底座上额外打孔安装，直接通过T型螺栓或者快速夹钳就能固定工件定位工装，底座底部设置了两个安装定位孔，可以通过螺栓将整机固定在工作台面上，避免大载荷压装时机架出现翘头移位的问题。从安装边界尺寸来看，这类手动压机的整体占用台面空间较小，C型开口的喉深可以覆盖常规小型汽车零部件的压装尺寸需求，压头的最大行程满足常规100mm以内的压装深度要求，不需要额外加高机架就能完成大部分小型零件的压合作业。

　　在实际使用过程中，操作人员只需要将待压装工件放置在底座定位工装上，转动手轮带动丝杠下行，直到压头接触工件完成压合作业后反向转动手轮复位即可，整个操作过程不需要复杂的参数设置，新员工经过简单培训就能上手操作，设备的维护成本极低，只需要定期在丝杠传动位置涂抹润滑脂，检查机架连接螺栓的紧固情况就能长期稳定使用。不同于电动压力设备的行程限位、压力控制等复杂设置，这款手动压机的压装力度完全由操作人员通过手轮的施力大小控制，针对一些压装力度要求不高、容易被压损的塑料件、薄壁件压装场景，操作人员可以通过手感实时调整压装力度，避免压力过大造成工件报废，这也是手动压机在汽车零部件小零件压装环节始终无法被全自动设备完全替代的核心原因。在三维建模过程中，整机的结构配合公差需要重点关注，丝杠与机架上安装螺母的同轴度要控制在合理范围内，避免丝杠转动过程中出现卡滞，手轮与丝杠的连接位置要做防松设计，避免频繁正反转操作后手轮出现松动脱落，底座平台的平面度要满足工装安装的平面度要求，避免工件放置后出现倾斜导致压装错位。
