三叶螺旋桨轻量化四轴飞行载具结构设计

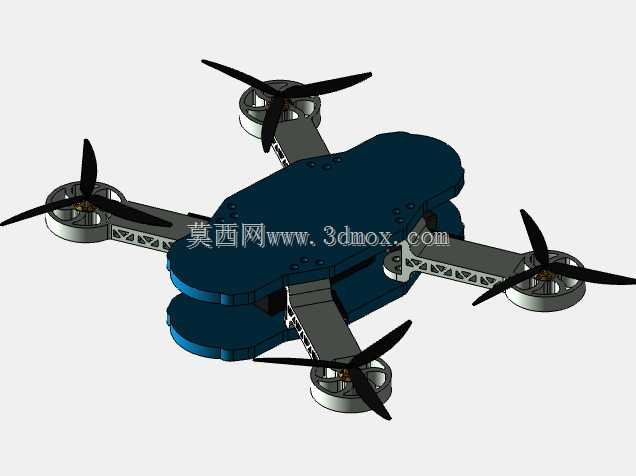

　　这款四旋翼飞行载具的结构设计，首先围绕实际作业场景的落地需求展开，在消费级航拍、小型载荷短途投送、室内外巡检作业场景中，这类紧凑结构的四轴载具能够适配狭窄空间的穿行需求，相比大轴距航拍机，其机身外廓尺寸控制在手掌可握持的范围，机臂采用镂空桁架式结构，在保证结构刚度的前提下尽可能降低自重，适配3D打印快速制造成型的工艺要求，不需要额外的复杂工装即可完成单机架体的生产。从功能特性来看，该载具采用三叶螺旋桨配置，相比同尺寸两叶桨，三叶桨在相同电机转速下能够提供更充沛的静推力，同时气动效率更优，飞行过程中的姿态稳定性更好，尤其在低速悬停、小范围机动调整时，桨叶产生的气流扰动更均匀，能够降低飞控系统的姿态修正频次，提升悬停精度。

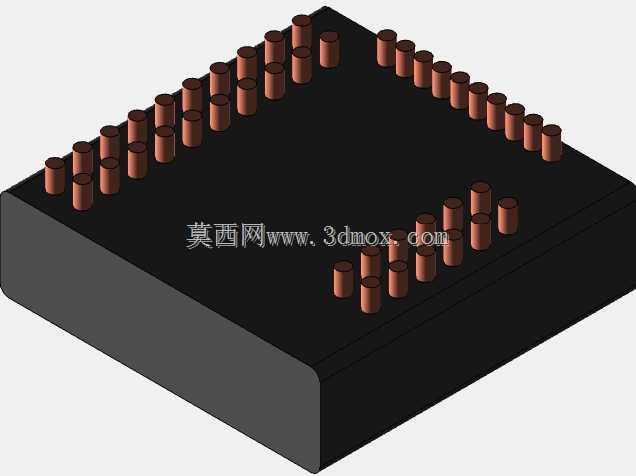

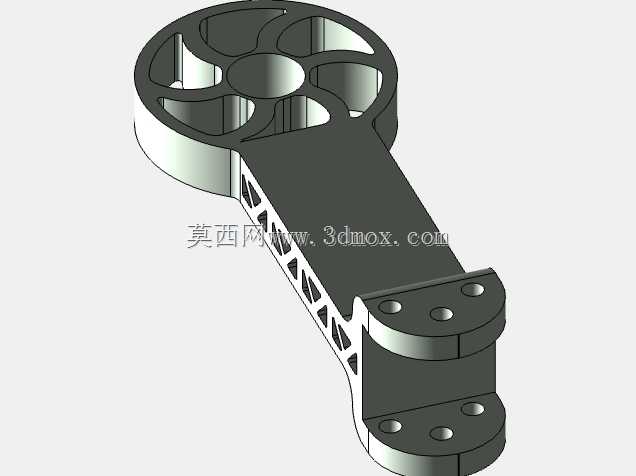

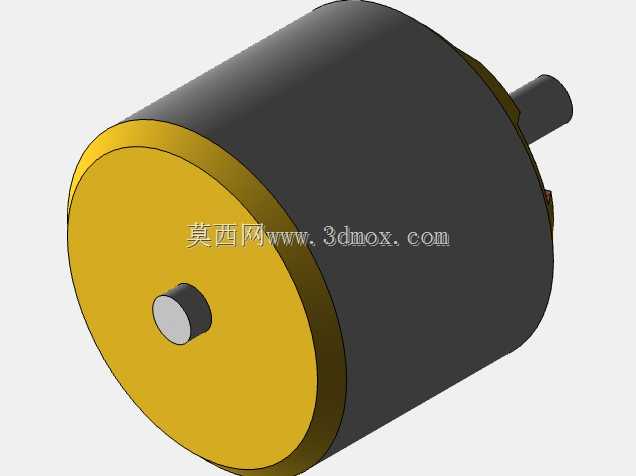

　　设计思路上，机架采用上下双层板夹合的主体结构，四个机臂与主体连接位置做了加强筋过渡，避免飞行过程中机臂共振导致的结构疲劳，机臂末端的电机安装座预留了标准的电机安装孔位，能够适配市面上主流的22系列、23系列无刷电机，安装边界做了统一的公差配合设计，电机座与机臂采用插接定位加螺丝紧固的连接方式，既方便拆装维护，也能保证电机轴线与机臂平面的垂直度，减少桨叶转动时的动平衡偏差。主体上下层板之间预留了飞控、电调、电池的安装空间，层板之间的支撑柱位置做了对称排布，能够均匀分散飞行时机臂传递过来的振动载荷，避免内部电子元器件受振动影响出现接线松动或者传感器漂移问题。

　　机架的整体外形做了圆弧过渡处理，没有尖锐外凸结构，既能够降低飞行过程中的风阻，也能避免日常搬运、调试过程中尖锐边角划伤操作人员。从安装边界来看，机臂展开后相邻两个电机轴的中心距控制在合理范围，既保证了相邻桨叶转动时不会出现打桨干涉，也尽可能压缩了整机的横向尺寸，机臂与主体的连接位置没有突出机身轮廓，收纳时不需要拆卸机臂即可放入常规的便携收纳包中。材质适配方面，该结构既可以采用PLA、PETG等常见3D打印耗材制作验证样机，也可以采用碳纤维板材切割制作量产版本的机架，不同材质下的安装孔位完全通用，不需要重新调整结构尺寸。

　　在实际使用场景中，这类小尺寸四轴载具可以搭载微型摄像头完成室内管线巡检、狭小空间搜救探查等任务，也可以作为高校无人机课程的教学实训平台，学生可以在该基础结构上拓展搭载不同的功能模块，比如微型机械爪、环境监测传感器等，模块化的结构设计让功能拓展不需要改动主体机架结构，只需要在上下层板的预留安装孔位上固定拓展支架即可。结构设计过程中已经做了动平衡匹配考量，四个机臂的重量、刚度完全对称，桨叶安装座的同轴度公差控制在0.1mm以内，能够减少高速转动时的振动传导，提升飞控陀螺仪的采样精度，让飞行姿态控制更精准。机架底部预留了电池安装的滑轨位置，能够适配不同容量的2S、3S锂电池，电池安装位置靠近整机重心点，更换不同重量电池时对整机重心的偏移影响极小，不需要额外调整飞控的重心补偿参数。
