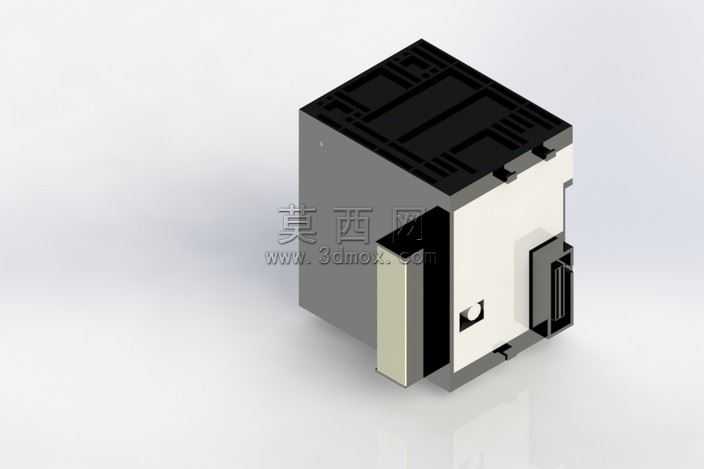

欧姆龙CJ1W-PA205R电源单元三维建模

本模型为欧姆龙CJ1W-PA205R电源单元的三维建模作品，建模过程依托三维设计软件完成，严格参照实物的外观尺寸与结构比例进行1:1还原，确保模型与真实产品的形态一致性。建模初期先梳理电源单元的整体结构逻辑，将产品拆分为主体外壳、侧边接线端口、前端标识区域、顶部散热格栅、底部安装卡扣几个独立模块，采用自底向上的建模思路，先绘制各模块的基础草绘轮廓，通过拉伸、切除、倒角等基础特征命令搭建基础形体，再针对细节结构进行精细化处理。外壳部分采用哑光工程塑料材质，渲染时调整材质的粗糙度参数至0.7左右，还原工业塑料的磨砂质感，主体外壳的灰白分色区域通过曲面分割赋予不同材质，白色区域添加轻微的反光效果模拟PC材质的表面特性，浅灰色侧边区域则降低反光度，匹配阻燃ABS材质的视觉表现。顶部的散热格栅结构采用阵列特征完成，每一处格栅的开槽宽度、深度都严格匹配实物参数，确保散热结构的还原度；侧边的接线端口区域做了分层处理，端口的卡槽、固定凸台都通过精细的切除与拉伸特征实现，端口内部的金属接触片部分赋予金属材质，调整金属度参数至0.9，添加轻微的磨损纹理提升真实感。前端的状态指示灯区域做了内嵌式结构处理，指示灯的透明灯罩采用半透明PC材质，渲染时调整折射参数为1.5，模拟透明塑料的透光效果，指示灯旁的标识区域通过贴图方式还原产品的型号标注，确保标识的位置、大小与实物一致。底部的安装卡扣结构做了活动间隙的预留，还原真实产品安装时的卡扣弹性结构特征，卡扣的倒角、圆角都做了精细化处理，避免尖锐棱角不符合工业产品的生产工艺要求。整体渲染采用柔和的工作室光源，添加环境光遮蔽效果突出模型的结构层次，阴影参数调整为软阴影，让模型的展示效果更贴近实物拍摄的视觉感受。建模过程中充分考虑了工业电气元件的生产工艺特征，所有的分型线、拔模斜度都按照真实注塑件的工艺要求进行设置，确保模型不仅外观还原度高，也符合实际产品的生产逻辑，可用于工控系统的装配模拟、产品展示以及教学演示等场景。
