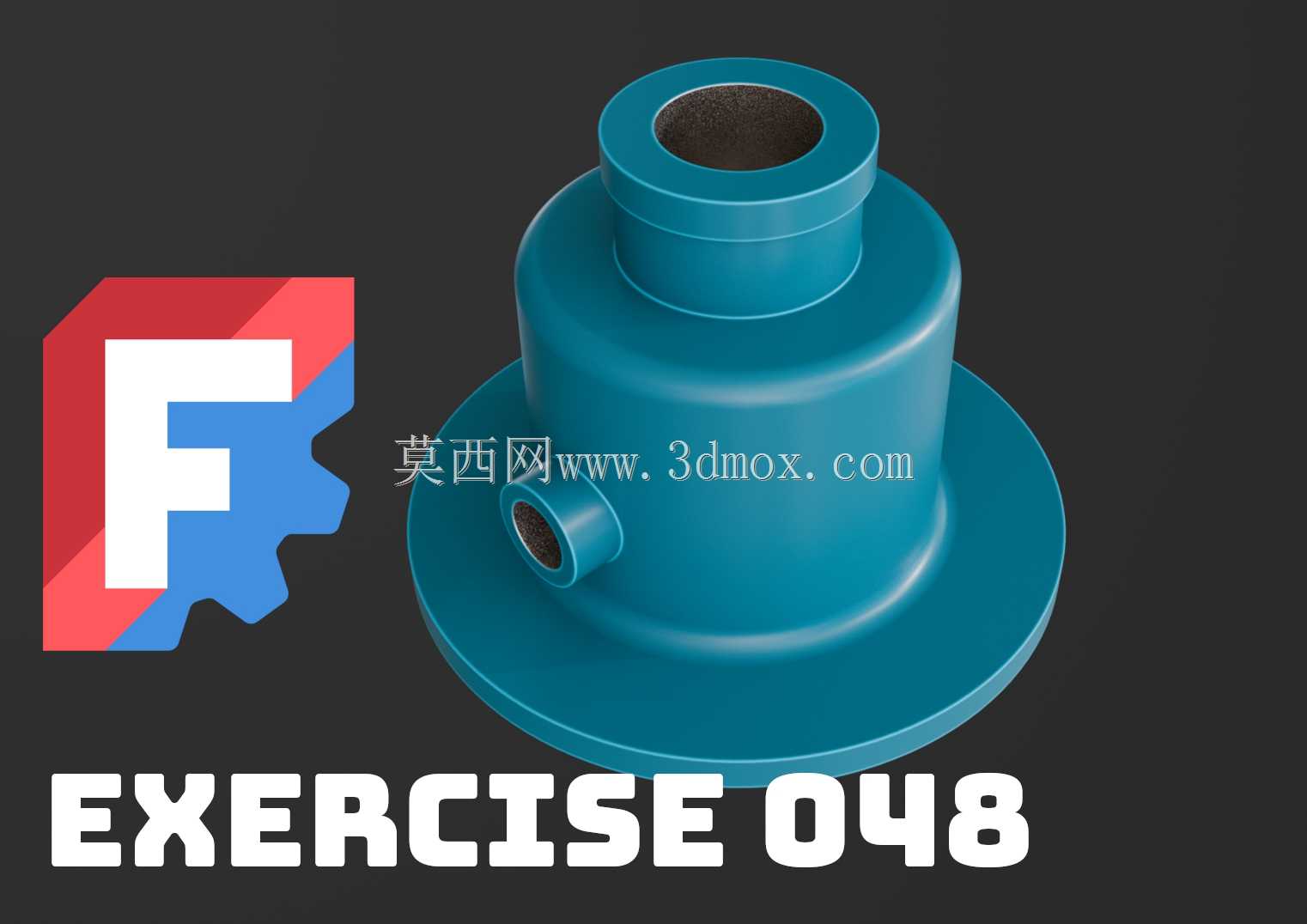

FreeCAD练习用带侧接口法兰式腔体零件

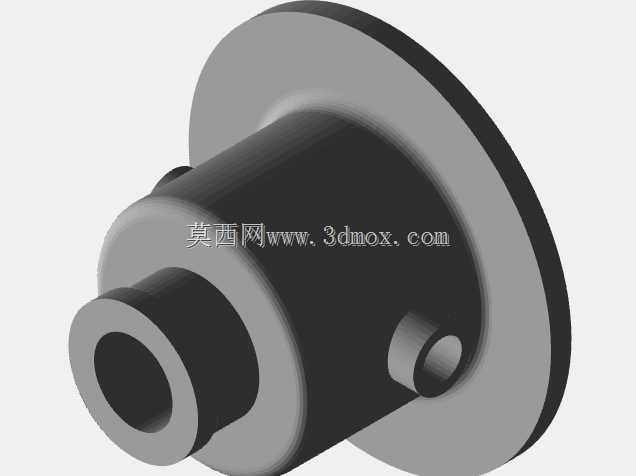

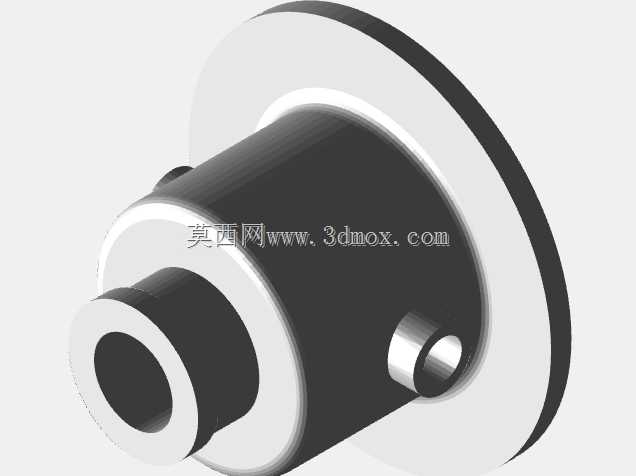

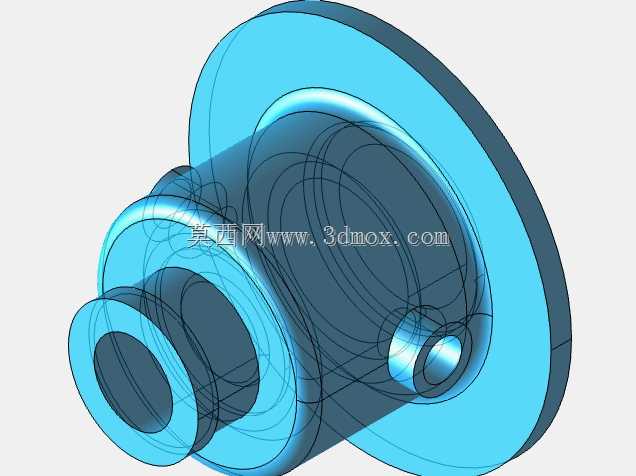

　　这类带侧通接口的法兰式回转腔体结构，在流体输送、小型液压回路、低压气动系统以及实验室流体实验装置中十分常见，属于典型的管路转接类功能零件。从结构特征来看，零件底部为带安装孔位的圆盘法兰底座，是整个零件的安装基准面，法兰盘面的平面度直接决定安装后的密封性能，设计时需要保证法兰端面与腔体中心轴线的垂直度公差控制在0.05mm以内，避免安装后出现管路偏斜、密封垫压合不均导致的泄漏问题。腔体主体为阶梯式回转结构，上部的缩颈接口为主流通通道，内壁粗糙度要求达到Ra1.6才能满足流体介质顺畅通过的需求，减少介质流动过程中的阻力损失；侧面伸出的小直径接口为旁通支路接口，可用于接压力检测元件、支路分流管路或者排气排液阀，侧接口的轴线与主腔体轴线需要保证垂直相交，偏心量不能超过0.03mm，否则会导致外接元件安装后出现应力集中，长期受流体压力冲击时容易在接口根部产生疲劳裂纹。

　　建模过程中需要优先确定各部分的尺寸基准，以法兰底面为Z向零点，主腔体轴线为XY平面原点，先绘制主回转体的截面轮廓，通过回转命令生成主体基础结构，再单独绘制侧接口的拉伸轮廓，在侧接口与主腔体的相交位置做相贯线处理，相贯线处要做R2的圆角过渡，避免应力集中。法兰底座上的安装孔采用环形阵列方式生成，孔位的分度圆直径需要匹配常用的管路安装标准，保证零件可以直接适配常规的管法兰安装场景，不需要额外做转接加工。零件的壁厚设计要均匀，主体壁厚保持在4mm，侧接口位置的壁厚不小于3mm，既可以满足0.6MPa以内的工作压力要求，也不会因为壁厚不均导致注塑或者铸造加工时出现缩孔缺陷。

　　从实际应用场景来看，这类零件如果采用PP或者PVC材质加工，可以用于民用给排水、小型水族系统的管路分流；如果采用304不锈钢材质加工，则可以用于化工实验装置、小型液压站的油路转接；如果采用铝合金材质做阳极氧化处理，还可以用于气动自动化设备的气路分配节点。设计时需要根据实际使用的介质压力、温度参数调整壁厚和接口尺寸，比如用于高压气路时，侧接口与主腔体的连接位置需要增加加强筋结构，提升接口的抗冲击能力；用于腐蚀性介质时，内壁需要做钝化或者衬塑处理，提升零件的耐腐蚀寿命。

　　建模练习过程中，需要重点关注回转特征与拉伸特征的布尔运算逻辑，相贯线的生成是否顺滑，圆角过渡是否存在碎面，法兰安装孔的阵列参数是否准确，这些细节直接决定模型导出到其他工程软件做工程图或者CAM加工编程时是否会出现几何错误。很多初学者在做这类零件建模时，容易忽略侧接口与主腔体的同轴度约束，导致侧接口出现偏心，或者在做圆角时选择的边线顺序不对，出现圆角无法生成或者面畸变的问题，需要在草绘阶段就把所有几何约束完全定义，避免出现欠约束导致的尺寸漂移。另外，这类零件的安装边界需要预留足够的螺栓操作空间，法兰外径要比安装孔分度圆直径大20mm以上，保证安装时扳手有足够的操作空间，不需要额外拆卸周边管路就能完成零件的装拆维护。
