带圆形凸台结构的模具型腔设计

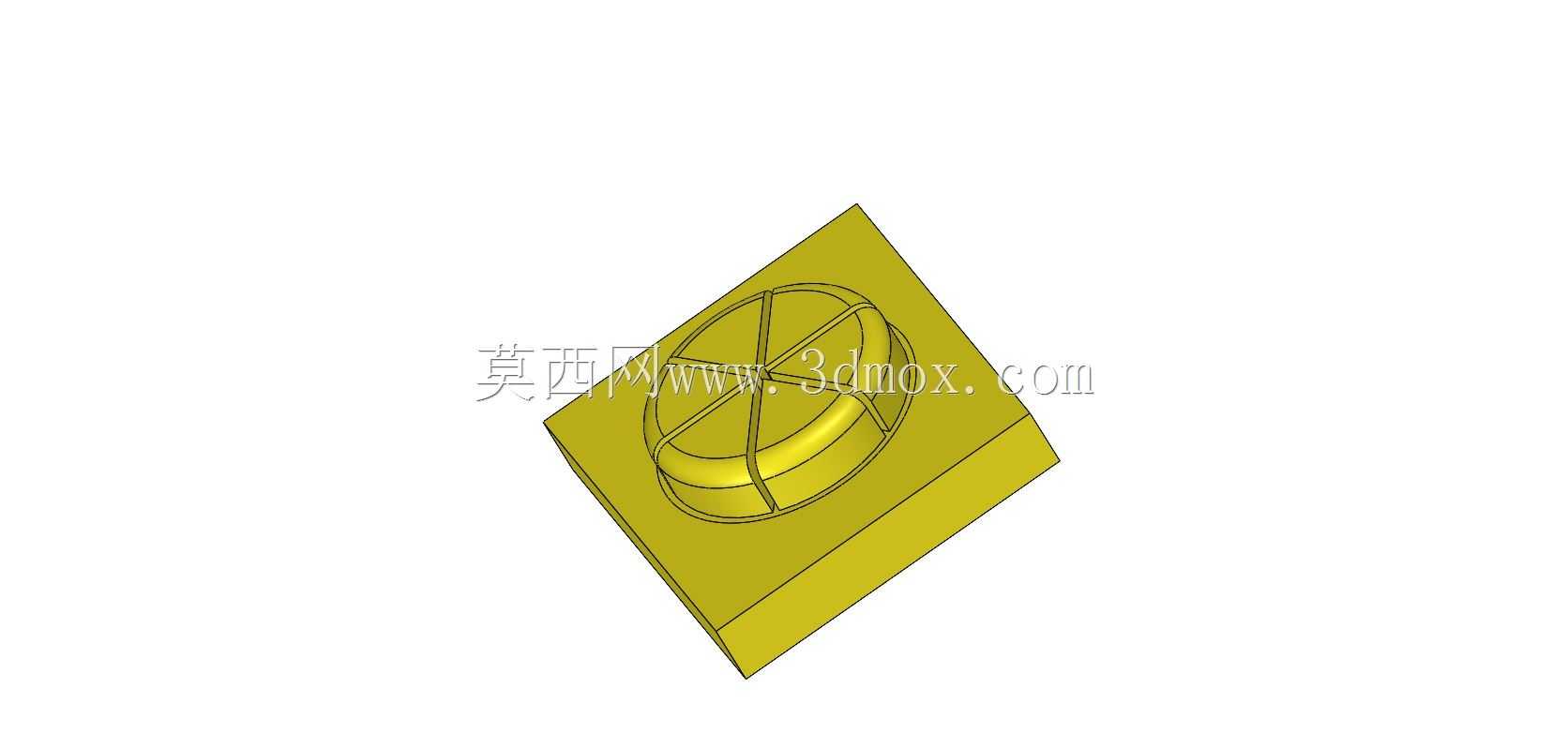

　　这套模具结构主要面向小型带圆形凸起特征的塑胶件量产场景，在消费电子外壳配件、小型家电功能按键基座这类需要局部环形凸台结构的产品生产中应用较多，核心作用是通过合模后的封闭型腔完成熔融塑胶的填充、保压与冷却定型，直接决定成型件的外观精度与尺寸一致性。从结构功能来看，方形模仁基体作为整套成型部件的承载基础，上表面加工出的下沉式型腔与待成型产品的外轮廓完全匹配，型腔内部凸起的环形带格栅结构成型位，对应产品上需要预留通风格栅的圆形凸台部分，合模时该位置与动模型芯紧密贴合，预留的壁厚间隙均匀控制在1.2-1.8mm区间，既可以避免填充时出现缺胶、飞边问题，也能减少冷却过程中因壁厚不均产生的收缩凹陷。

　　设计过程中优先考虑了成型后的脱模顺畅性，所有型腔侧壁都预留了0.5°的脱模斜度，环形凸台的格栅筋位根部做了R0.3的圆角过渡，一方面可以降低注塑时的应力集中，减少筋位开裂的风险，另一方面也能避免顶出时产品粘定模的问题。模仁基体的四个边角都做了C2的倒角处理，安装时可以快速导入模架的模仁腔，不会刮伤模架的配合面，模仁侧面预留的螺丝孔位与模架的锁附位置完全对齐，锁附后模仁平面与模架分型面的平面度公差控制在0.02mm以内，避免合模时出现溢料问题。

　　安装边界方面，这套模仁的方形基体边长适配标准1515规格的模架，厚度方向预留了足够的冷却水路排布空间，环形凸台成型位的正下方可以直通冷却水孔，冷却水流经时可以直接带走凸台位置聚集的热量，让整个型腔的冷却速率保持均匀，将成型周期控制在合理区间。实际生产场景中，这类模具结构常搭配小型卧式注塑机使用，成型材料多选用ABS、PP这类通用塑胶，设计时特意将环形格栅的筋位厚度控制在主体壁厚的0.6倍，避免筋位背面出现明显的缩痕，不需要后续额外的打磨抛光工序就能满足外观件的表面质量要求。模仁分型面围绕产品轮廓向外延伸8mm的封胶面，封胶面的表面粗糙度控制在Ra0.8以下，合模时依靠锁模力压紧封胶面，完全阻断熔融塑胶的溢出路径，减少飞边的产生。

　　另外在设计时还考虑了后续的修模便利性，环形凸台的成型部分采用了分体式镶件结构，当格栅位置出现磨损或者需要调整筋位尺寸时，只需要更换对应的镶件即可，不需要整体重做模仁，大幅降低了后续的维护成本。模仁的进料位置设置在方形基体的侧边，对应产品的边缘位置，熔融塑胶从侧边进入型腔后可以平稳填充到环形凸台的各个筋位间隙中，不会出现困气问题，填充末端预留的排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，也不会让塑胶溢出形成飞边。
